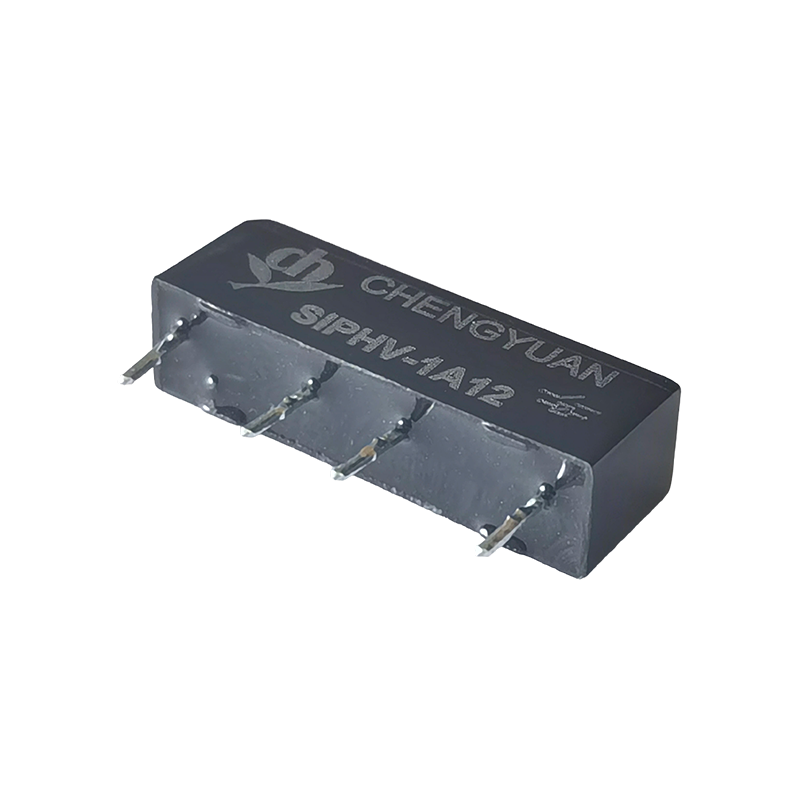

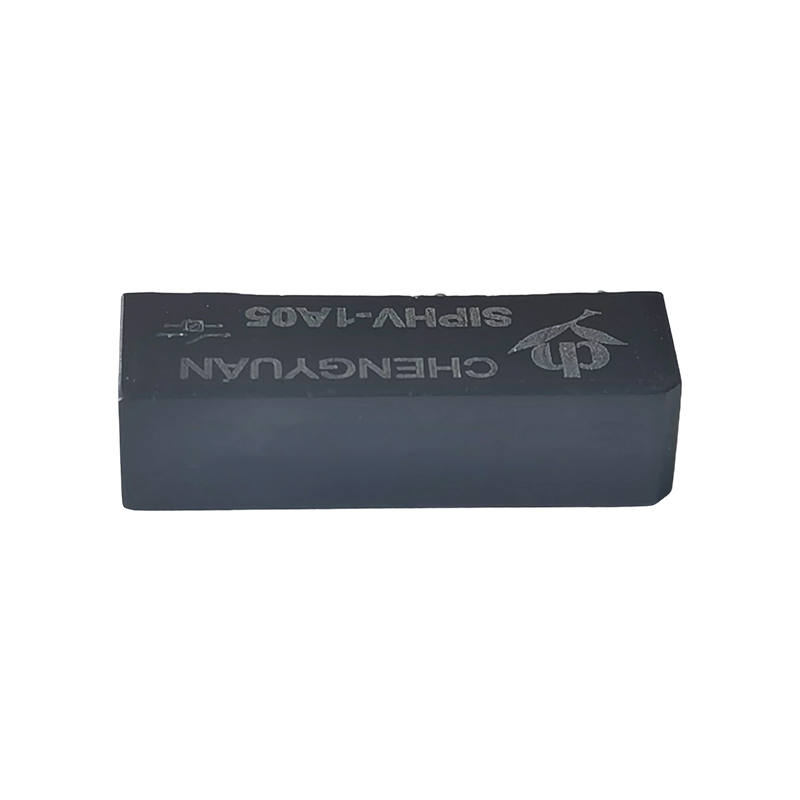

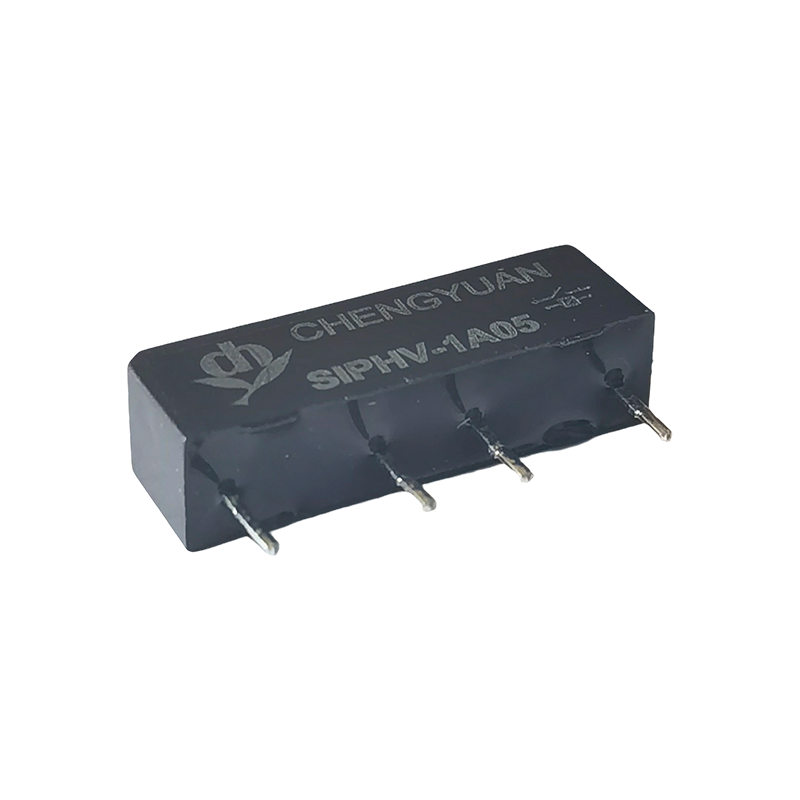

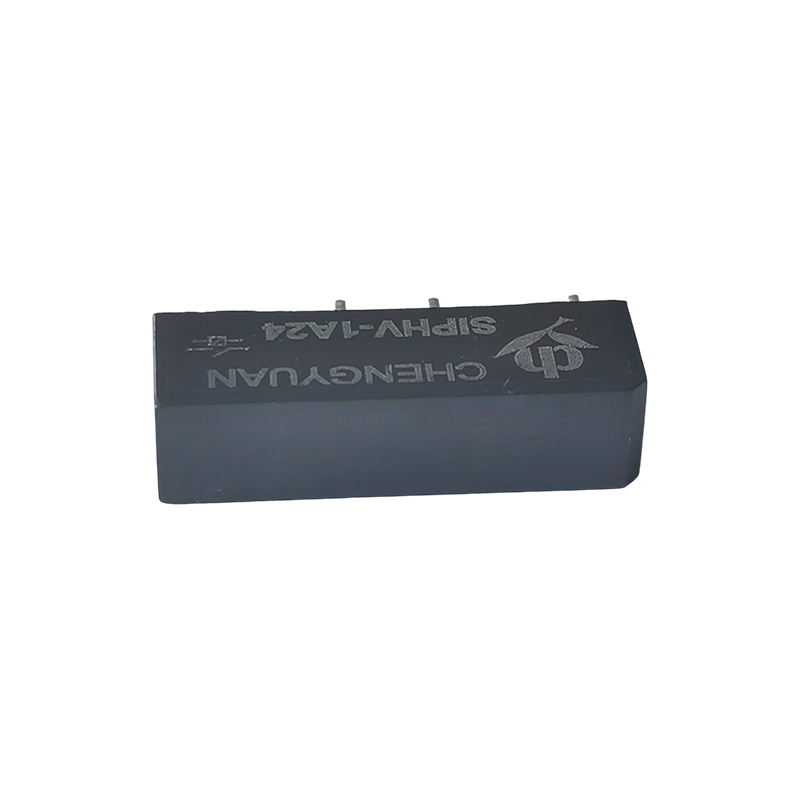

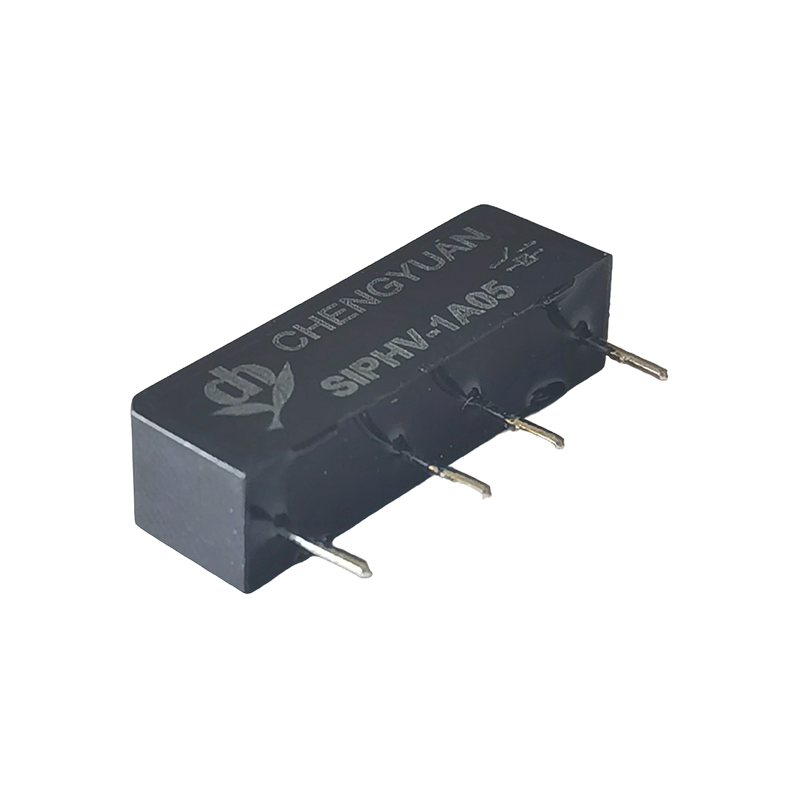

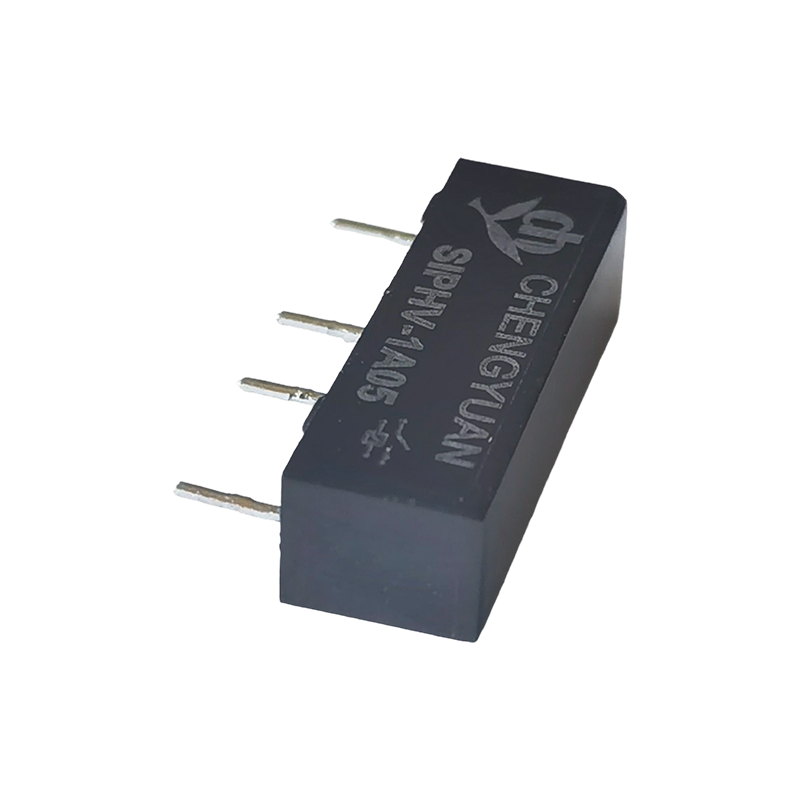

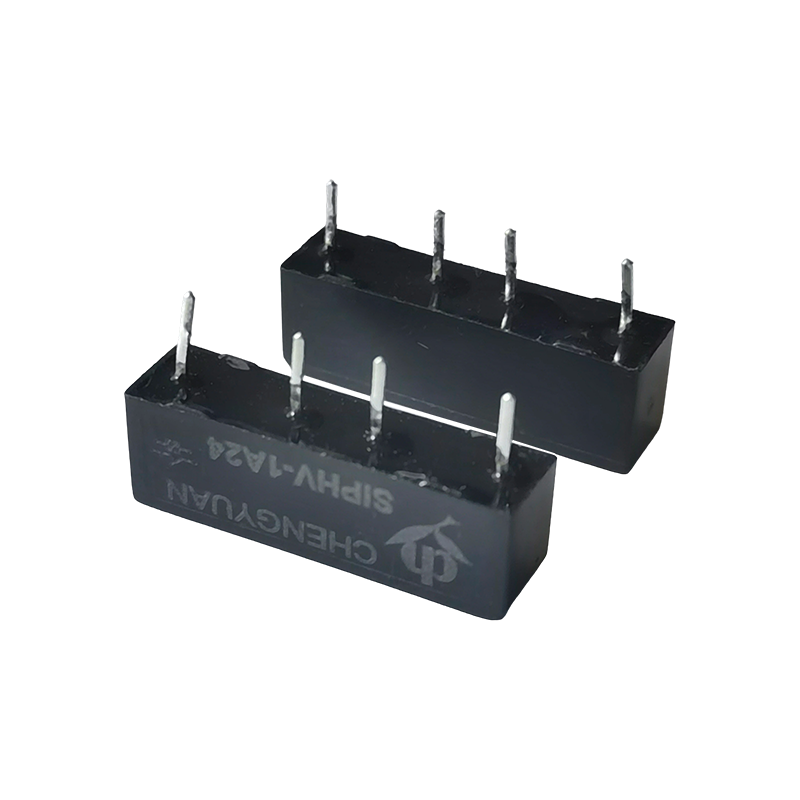

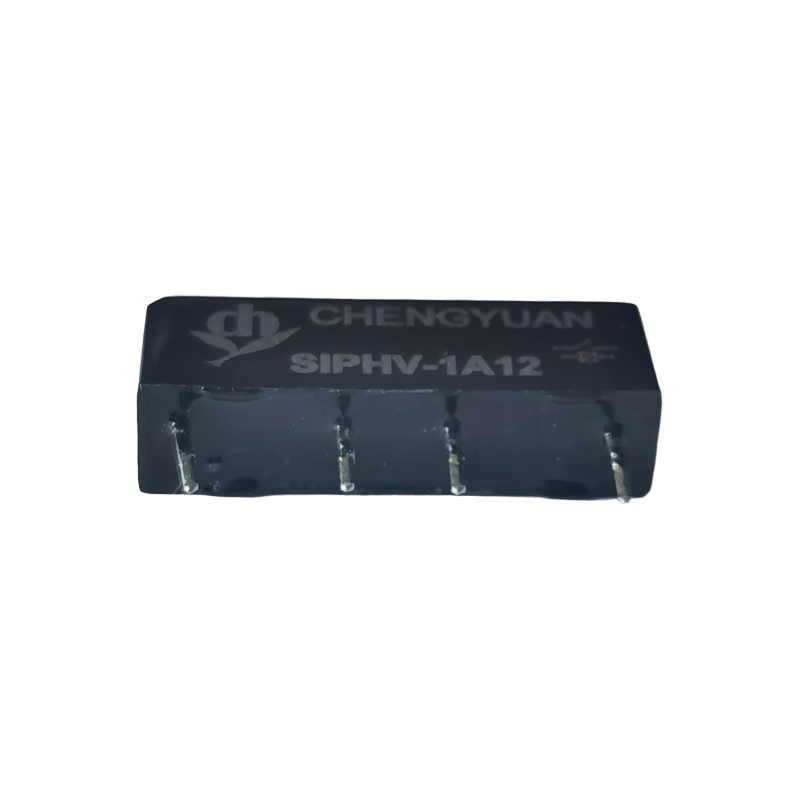

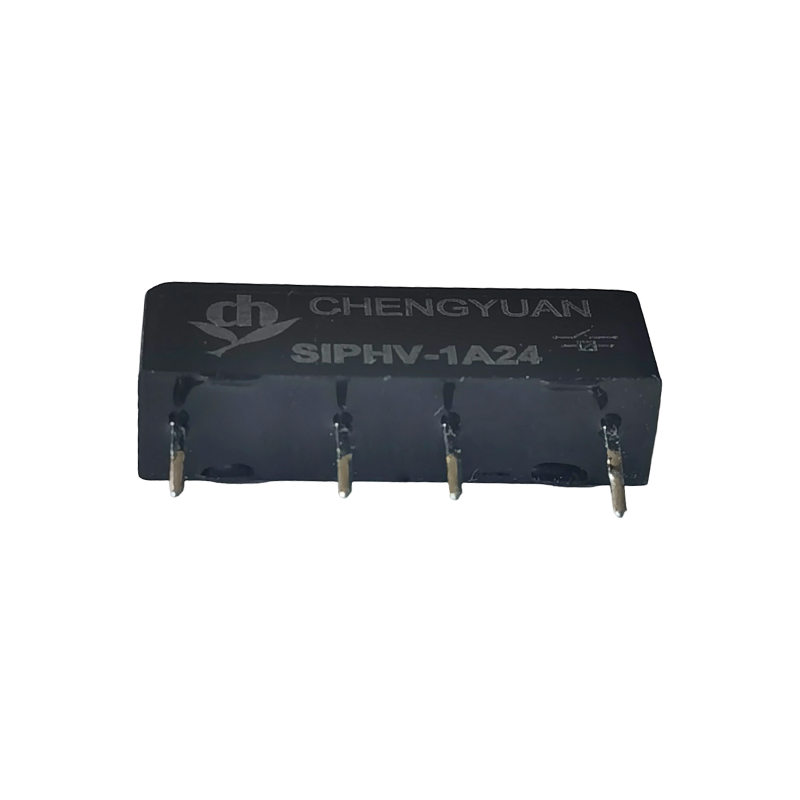

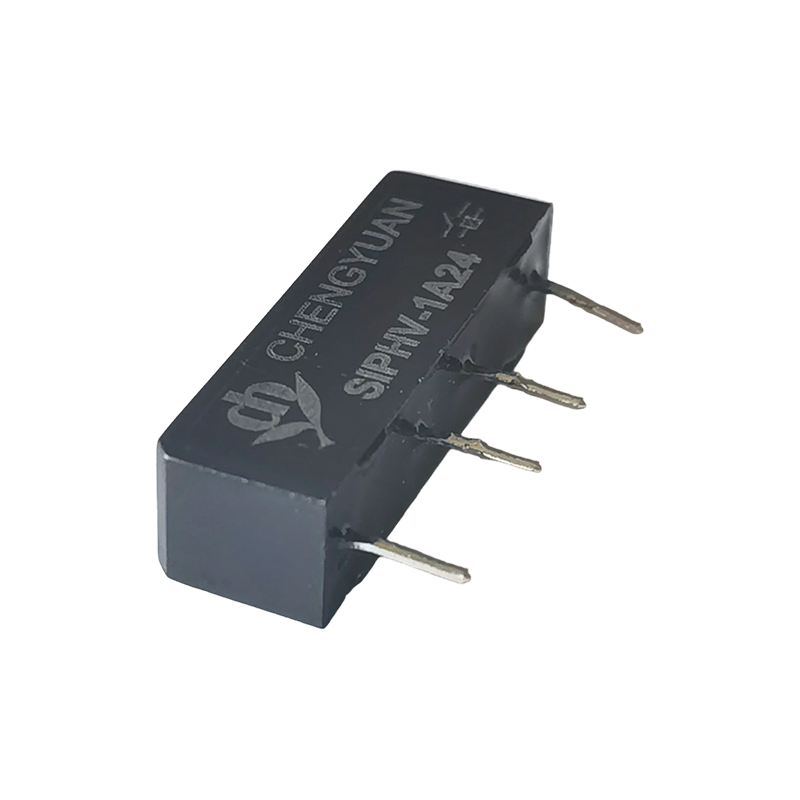

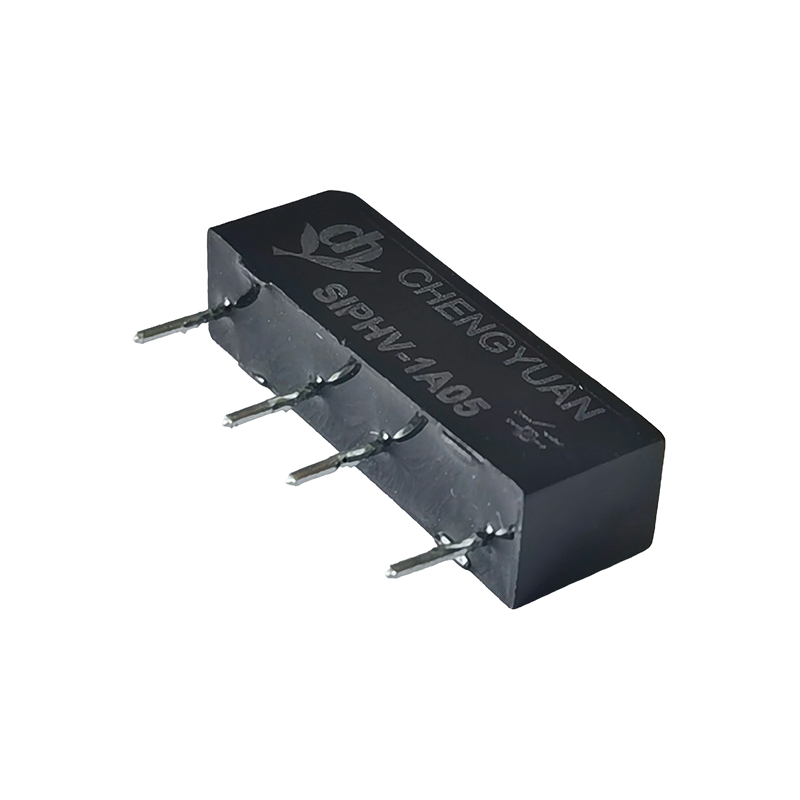

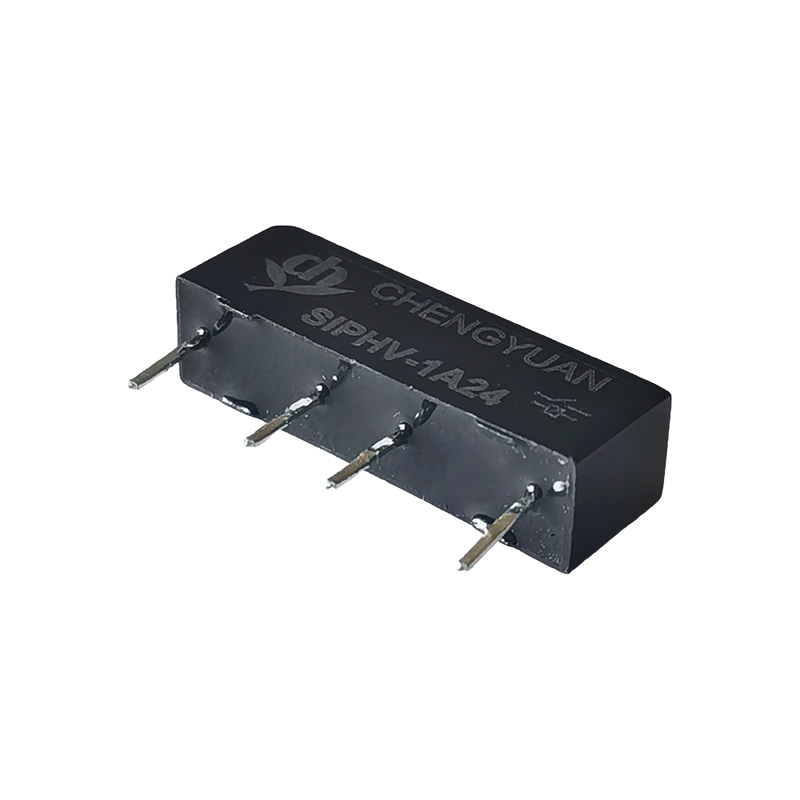

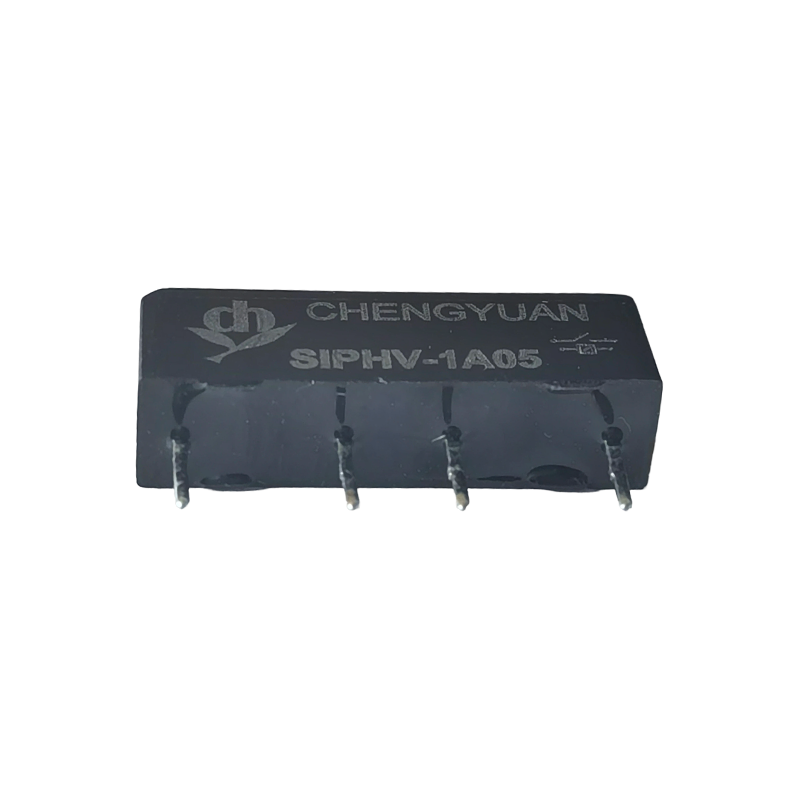

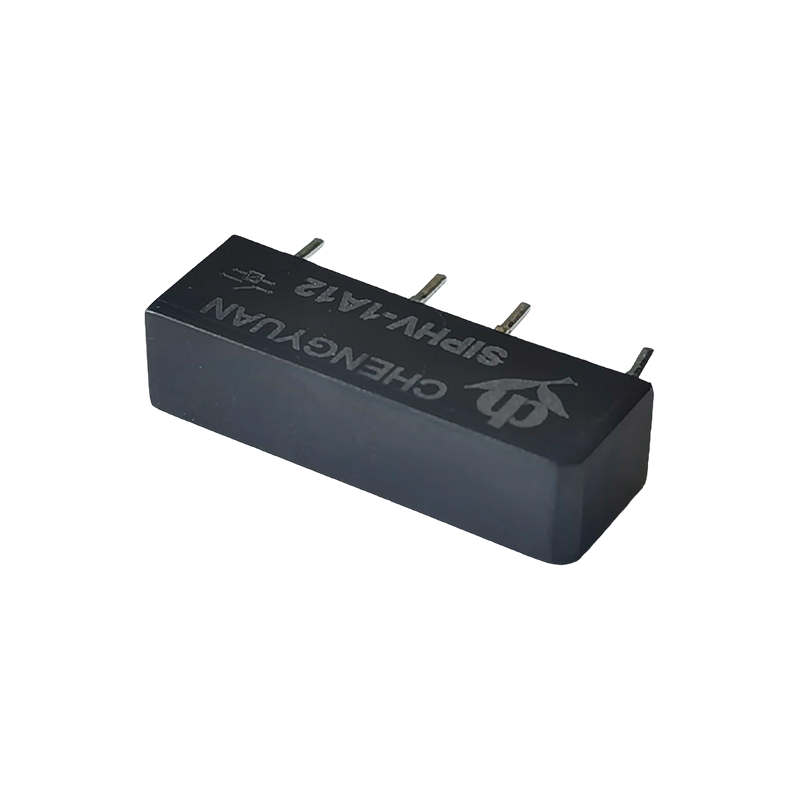

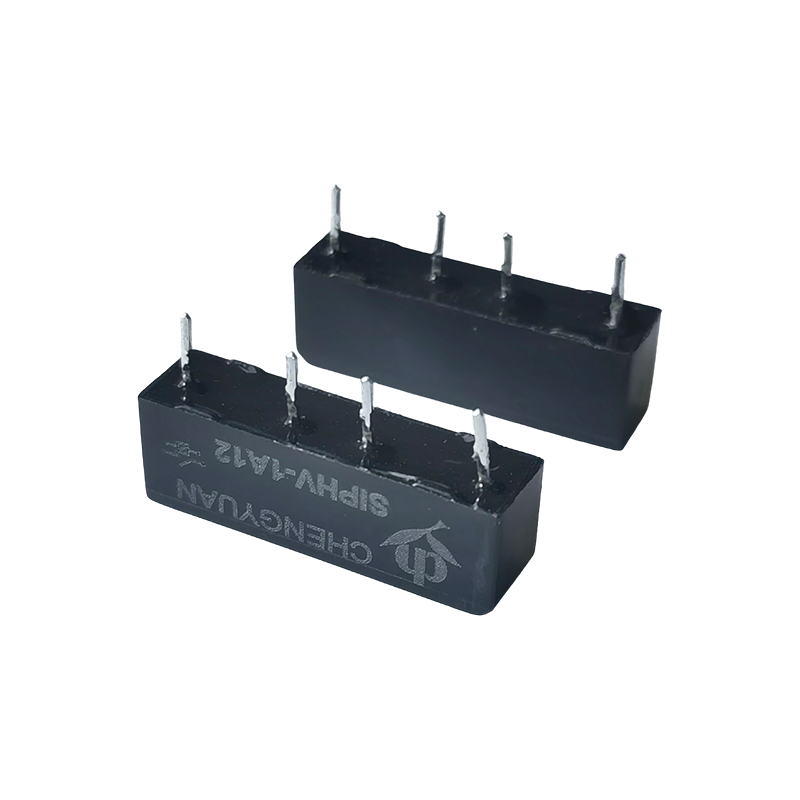

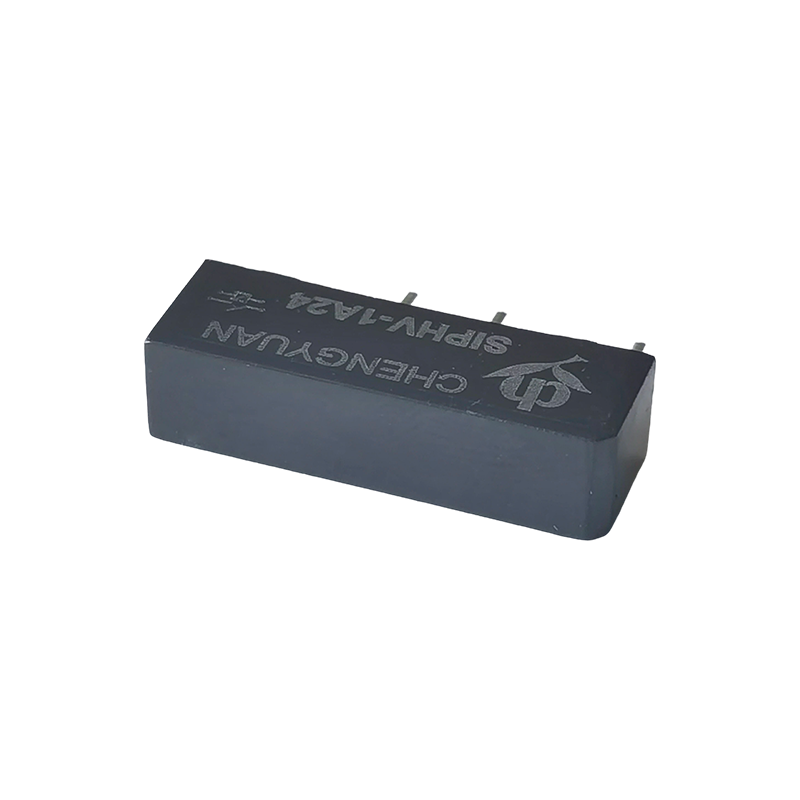

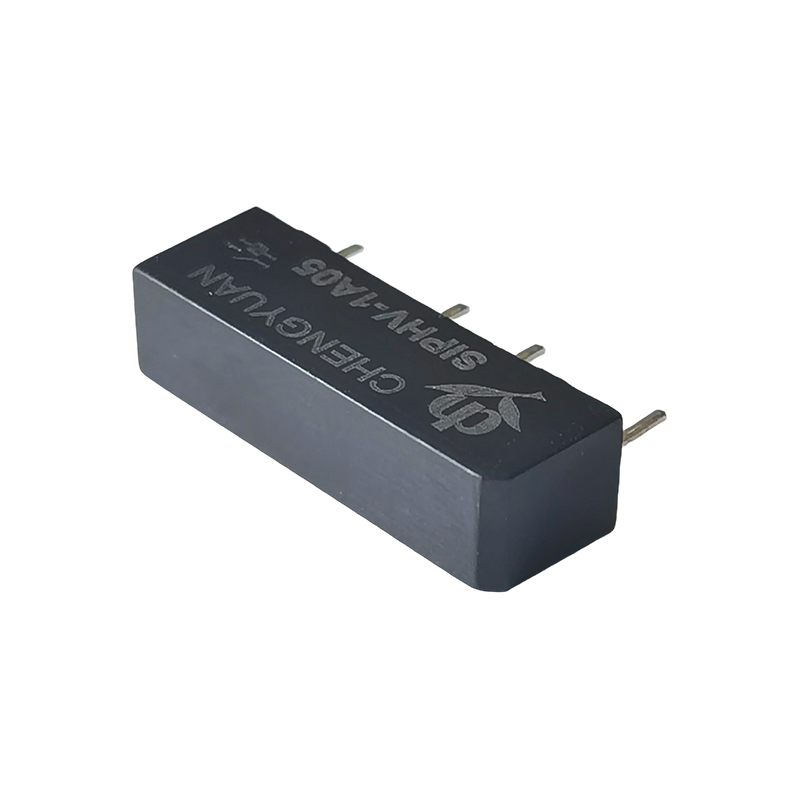

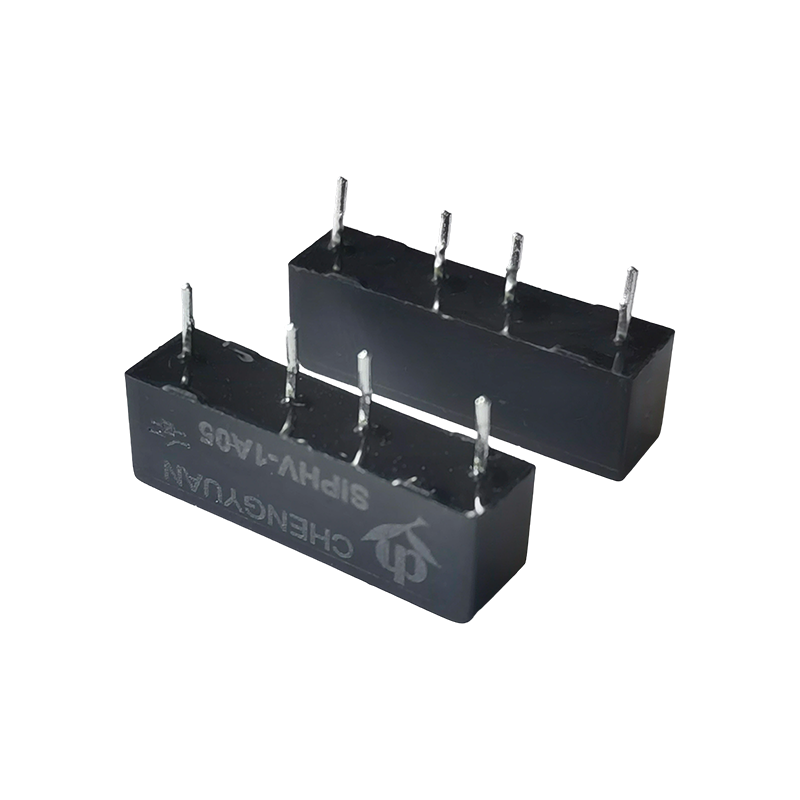

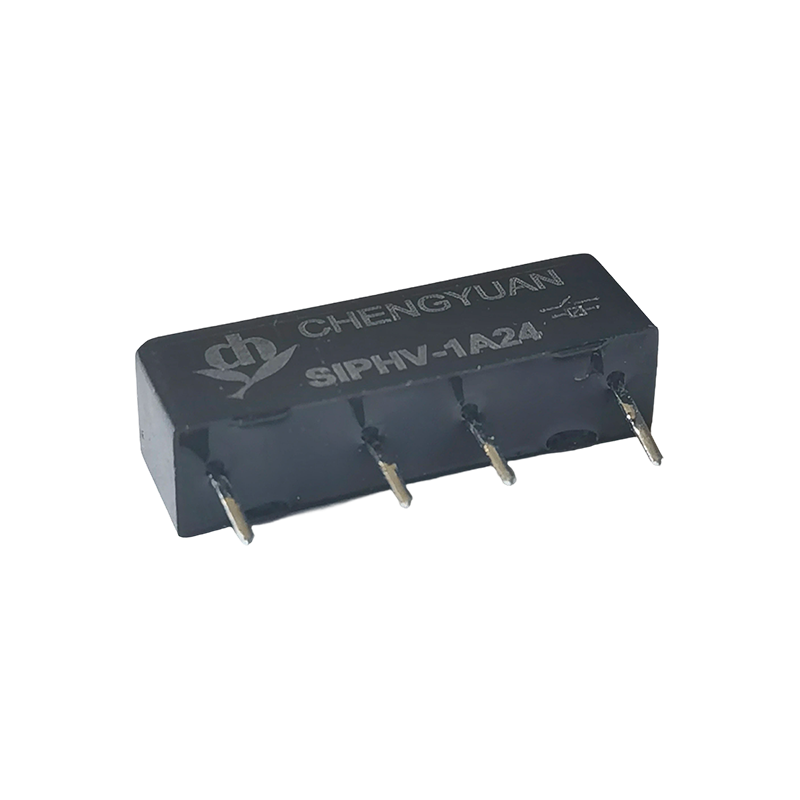

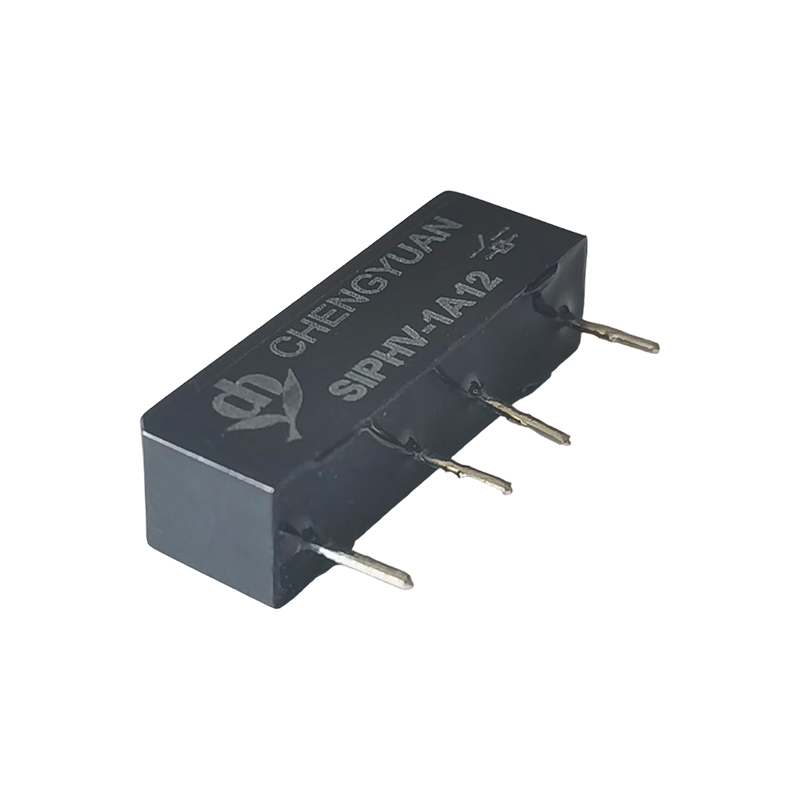

ویژگی های محصول:
مقاومت در برابر ولتاژ فوق العاده بالا: حداکثر ولتاژ نامی تا 4KVDC، قادر به تحمل بارهای حداکثر 1000VAC/VDC است که بسیار بیشتر از سطح مقاومت ولتاژ رله های معمولی است.
تکنولوژی سوئیچ رید: از یک سوئیچ نی به عنوان عنصر سوئیچینگ هسته استفاده می کند که سرعت سوئیچینگ سریع، طول عمر طولانی و مقاومت تماس کم را ارائه می دهد.
بسته بندی مینیاتوری: طراحی فشرده SIP (بسته درون خطی) به طور قابل توجهی در فضای برد مدار صرفه جویی می کند و نصب با تراکم بالا را تسهیل می کند.
نصب مستقیم PCB: به طور خاص برای بردهای PCB طراحی شده است و از لحیم کاری ایمن و مناسب بودن برای تولید خودکار اطمینان می دهد.
مصرف برق کم: محدوده ولتاژ سیم پیچ از 3VDC تا 24VDC، به راحتی در مدارهای مختلف کنترل ولتاژ پایین ادغام می شود.
کاربردهای معمولی:
تجهیزات تست ولتاژ بالا: در ابزارهای آزمایشی مانند تسترهای مقاومت ولتاژ و تسترهای عایق برای سوئیچ و جداسازی سیگنال های ولتاژ بالا استفاده می شود.
الکترونیک پزشکی: مناسب برای بخش های کنترل ولتاژ بالا در تجهیزات پزشکی، تضمین ایزولاسیون ایمن.
تجهیزات ارتباطی: در ماژول های مداری که نیاز به جداسازی یا سوئیچینگ ولتاژ بالا در سیستم های ارتباطی دارند استفاده می شود.
ابزارهای اندازه گیری دقیق به عنوان یک جزء کلیدی برای سوئیچینگ سیگنال ولتاژ بالا در سیستم های اندازه گیری با دقت بالا عمل می کنند.
اتوماسیون صنعتی: برای انتقال سیگنال و حفاظت در مدارهای کنترل ولتاژ بالا استفاده می شود.
| رتبه‌بندی تماس |
| تماس با تنظیم | 1A; |
| رتبه‌بندی تماس | 100 وات (حداکثر ولتاژ سوئیچینگ 350 VDC، 300 VAC) |
| حداکثر ولتاژ سوئیچینگ | 1000VAC پیک/VDC |
| حداکثر جریان سوئیچینگ | 1.0A |
| حداکثر جریان حمل | 2.5A |
| امید به زندگی | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| پارامتر سیم پیچ |
| ولتاژ سیم پیچ (VDC) | مقاومت کویل Ω± 10٪ | جریان عادی (mA) | ولتاژ آزاد VDC (حداقل) (8% ولتاژ نامی) | دریافت ولتاژ VDC (حداکثر) (75% ولتاژ نامی) |
| رتبه بندی شده است | حداکثر |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
احتیاط: 1، استفاده از هر ولتاژ سیم پیچ کمتر از ولتاژ نامی سیم پیچ، عملکرد رله را به خطر می اندازد.
2، ولتاژ برداشتن و رهاسازی فقط برای مقاصد آزمایشی است و نباید به عنوان معیار طراحی استفاده شود.
| شرایط عملیات |
| تماس با مقاومت | 150mΩ |
| ولتاژ شکست | سیم پیچ به مخاطبین | 4000VDC |
| در سراسر تماس | 4000VDC |
| مقاومت عایق | مخاطبین 1X1011Ω MIN را باز کنید. مخاطبین به سیم پیچ 1X1011Ω MIN. |
| ظرفیت | در سراسر مخاطب باز | 1.0pF |
| تماس با سیم پیچ را باز کنید | 2.0pF |
| زمان عملیات | 1.0 میلی‌ثانیه |
| زمان انتشار | 0.25 میلی‌ثانیه |
| دمای عملیاتی | -40 - 85 درجه سانتیگراد |
| دمای ذخیره سازی | -40 ℃- 105 ℃ |
| دمای لحیم کاری | 5 ثانیه حداکثر 260℃ |

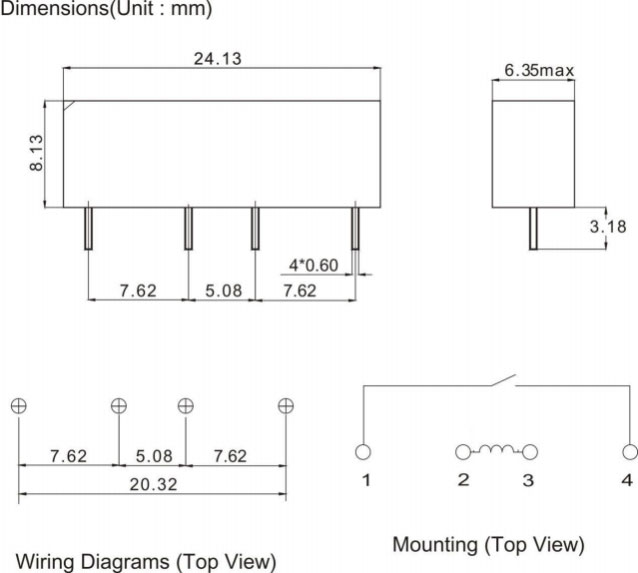

ابعاد (میلی متر)
| اطلاعات سفارش |
| SIPHV - 1A 12 1 2 3 |
| 1. شماره قطعه: SIPHV 2. فرم تماس: 1A 3. ولتاژ نامی سیم پیچ (VDC): DC: 5،12،24 |
