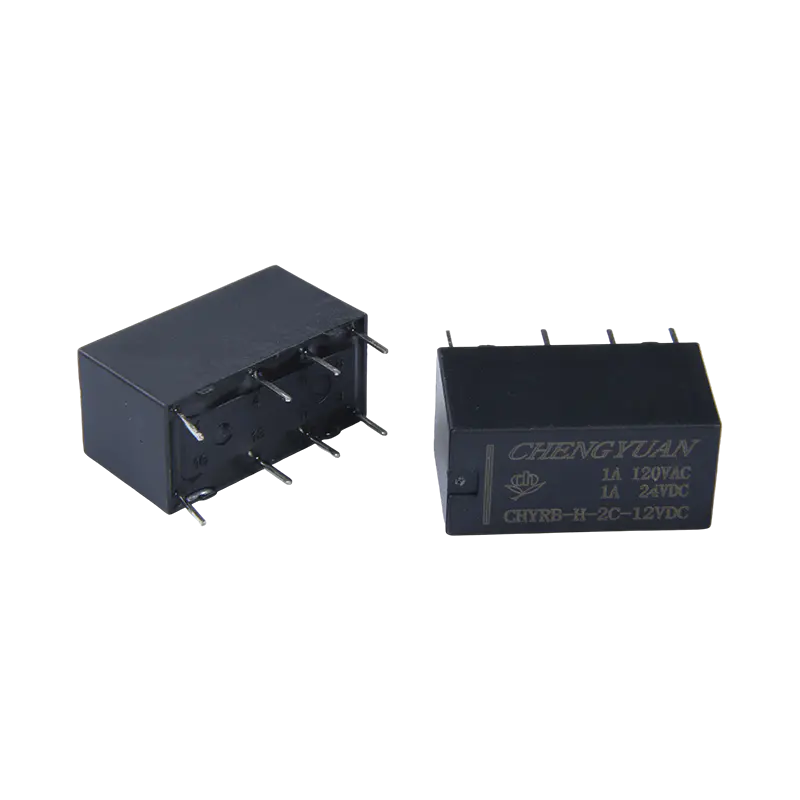

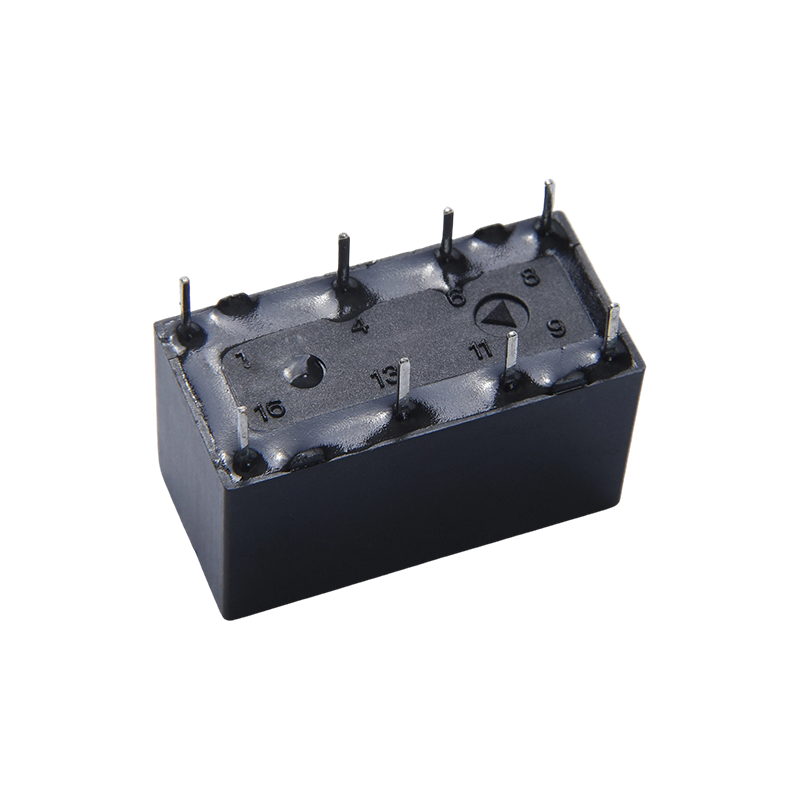

ویژگی های کلیدی
مقاومت در برابر تماس کم: مواد و ساختار تماس برای سیگنال های کوچک بهینه شده اند و رسانایی پایدار طولانی مدت را تضمین می کنند و تضعیف سیگنال را کاهش می دهند.
ولتاژ جداسازی بالا: ولتاژ عایق بالا بین سیم پیچ و کنتاکت ها به طور موثر از تداخل سیگنال و تداخل خارجی جلوگیری می کند.
پاسخ سریع: طراحی سیستم الکترومغناطیسی سرعت عملیاتی را اولویت بندی می کند و نیازهای زمان بندی را برای مسیریابی و سوئیچینگ سیگنال سریع در تجهیزات ارتباطی برآورده می کند.
طول عمر الکتریکی طولانی: دوام تماس عالی را تحت بار نامی ارائه می دهد و اطمینان طولانی مدت تجهیزات را تضمین می کند.
برنامه های کاربردی اصلی
تجهیزات ارتباطی: برای سوئیچینگ سیگنال یا کنترل برق در سوئیچ های شبکه، ایستگاه های پایه و سایر تجهیزات برای کنترل روشن/خاموش مدار استفاده می شود.
تجهیزات اداری و لوازم جانبی کامپیوتر: به عنوان مثال، پرینترها، اسکنرها یا منابع تغذیه UPS، شروع و توقف مدار اصلی را از طریق رله کنترل می کنند.
سیستم های هشدار امنیتی: به عنوان یک عنصر سوئیچینگ در مدارهای آلارم، پاسخ به سیگنال های کنترلی برای راه اندازی آلارم یا فعال کردن دستگاه های دیگر.
تجهیزات پزشکی: از ویژگی های جداسازی الکتریکی خود برای اطمینان از ایمنی بیمار و تجهیزات استفاده می کند و در ابزارهای تشخیصی یا تجهیزات نظارتی به طور پایدار عمل می کند.
اتوماسیون صنعتی: برخی از مدل‌ها برای سیستم‌های PLC یا کنترل موتور مناسب هستند و طرح‌بندی فشرده را از طریق نصب لحیم کاری PCB امکان‌پذیر می‌سازند.
اطلاعات تماس
| تایپ کنید | CHYRB |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 1A 120VAC |
| حداکثر تغییر جریان | 2A |
| حداکثر ولتاژ سوئیچینگ | 277 VAC |
| حداکثر تغییر قدرت | 554VA |
| حداقل تغییر بار | 6V 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 7 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 4 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین کنتاکت های باز: 750 VAC، 50/60 هرتز به مدت 1 دقیقه |
| بین سیم پیچ و تماس: 1000 VAC، 50/60 هرتز به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10,000,000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریباً 4.6 گرم |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 50 | 60 | تقریباً 0.15 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | تقریباً 0.20 وات |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | تقریباً 0.36 وات |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

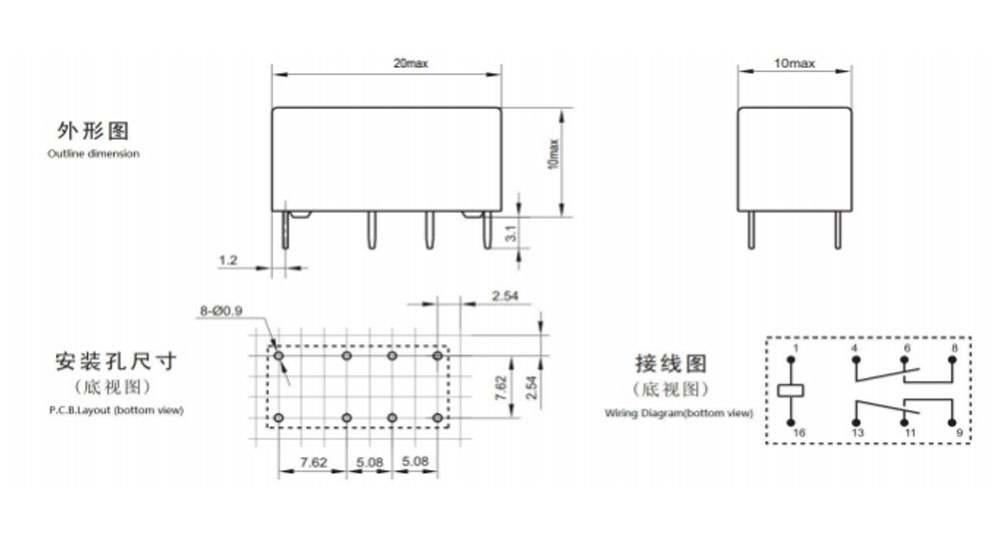

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

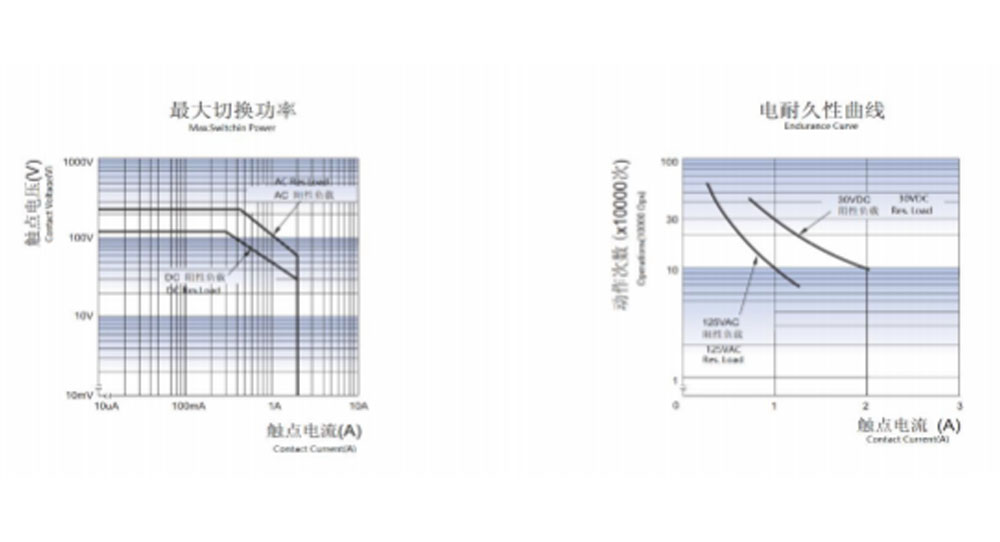

Cuves مشخصه
اطلاعات سفارش
CHYRB - 2 - C - 12VDC - H - D - S - XX
۱.
1: نوع: CHYRB
2: تعداد قطبها: 2-2 قطب
3: ترتیب تماس: C از C ؛ H از A ؛ B از B
4: ولتاژ اسمی: 3،5،6،9، 12، 18،24،48VDC
5: رنگ محفظه، Y-زرد؛ H-Black; ال-آبی
6: کویل Pwor: D-0.36W H-0.2W
7: ساخت و ساز محافظتی: ضد S-Flux،
SH- نوع مهر و موم شده قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
پسوند ویژه سفارشی پس از ارزیابی توسط CHENGYUAN در دسترس است.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
