راهنمای کنتاکتور کوره: ولتاژ سیم پیچ، رتبه بندی تماس، آزمایش و تعویض

تماس بدون گرما در سردترین صبح سال معمولاً در همان مولفه به پایان می رسد. ترموستات در حال تماس است، برد کنترل 24 VAC می فرستد، ترانسفورماتور چک می کند و المنت های گرمایشی هنوز سرد هستند. کنتاکتور کوره بخشی است که کار خود را متوقف کرده است.

کنتاکتور کوره یک سوئیچ با کارکرد الکتریکی سنگین است. یک سیم پیچ ولتاژ پایین، تقریباً همیشه 24 VAC در تجهیزات مسکونی، کنتاکت های ولتاژ خط را که جریان کامل عناصر گرمایش یا یک موتور دمنده را حمل می کنند، می کشد. سه عدد قسمت صحیح را مشخص می کند: ولتاژ سیم پیچ، درجه جریان تماس در ولتاژ اعمال شده و پیکربندی قطب. هر سه را مطابقت دهید و کنتاکتور برای سالها فصول گرما کار می کند. یکی را از دست ندهید و نتیجه آن کنتاکت های جوش داده شده، یک سیم پیچ پچ پچ، یا همان تماس بدون گرما در زمستان آینده است.

کاری که یک کنتاکتور کوره در مدار انجام می دهد

کنتاکتور برای دور نگه داشتن سیم کشی کنترل ولتاژ پایین از ولتاژ خط وجود دارد. ترموستات ها و بردهای کنترل با ولتاژ 24 VAC کار می کنند که عبور از کابل نازک ترموستات ایمن است. عناصر گرمایشی، موتورهای دمنده و کمپرسورها در ولتاژهای 120، 208، 240 یا 277 VAC کار می کنند و می توانند ده ها آمپر را جذب کنند. کنتاکتور روی آن مرز می نشیند. سیم‌پیچ آن به مدار کنترل متصل می‌شود، کنتاکت‌های آن به مدار خط متصل می‌شوند و این دو هرگز با یکدیگر تماس الکتریکی ندارند.

محل زندگی قطعه به تجهیزات بستگی دارد:

• کوره های الکتریکی و هواگیرها: کنتاکتور بانک های عناصر گرمایشی را تغییر می دهد، و اغلب در کنار ترتیب دهنده هایی کار می کند که عناصر را در طول چند ثانیه روی صحنه می برند.
• کوره های گازی: یک کنتاکتور یا رله فن، موتور دمنده را در ولتاژ خط تغییر می دهد، زمانی که برد تشخیص داد مبدل حرارتی به اندازه کافی گرم است.
• واحدهای بسته بندی شده و بخش های خارجی: کنتاکتور کمپرسور و فن کندانسور را با هم سوئیچ می کند، به همین دلیل است که رتبه آن در آمپرهای روتور قفل شده و همچنین آمپرهای در حال اجرا ذکر شده است.

ارزش جدا کردن کنتاکتور از رله های کوچک روی برد کنترل کوره را دارد. رله های برد شیر گاز، القاء یا رطوبت ساز را تغییر می دهند و یک یا دو آمپر را کنترل می کنند. کنتاکتور بار سنگین را کنترل می کند، و این تفاوت در وظیفه، هر رتبه بندی چاپ شده روی برچسب آن را هدایت می کند.

اعدادی که قبل از تعیین یا جایگزینی اهمیت دارند

ولتاژ سیم پیچ اول است. یک سیم پیچ 24 VAC به طور قابل اعتماد در مدار 120 VAC وارد نمی شود و یک سیم پیچ 240 VAC در مدار 24 VAC به سادگی حرکت نمی کند. اکثر ترانسفورماتورهای کوره های مسکونی 24 VAC و دارای ولتاژ حدود 40 VA هستند که برای یک سیم پیچ کنتاکتور به اضافه یک شیر گاز و یک برد کافی است. کویل ها مقداری افتادگی را تحمل می کنند، اما زمانی که ترانسفورماتور ضعیف باشد یا کابل ترموستات کم اندازه باشد، کنتاکتور به جای اینکه تمیز بسته شود، به صدا در می آید و صدا زدن، یک سیم پیچ را سریعتر از هر چیز دیگری می سوزاند.

رتبه تماس در رتبه دوم قرار دارد و دارای دو بخش است. درجه بندی مقاومتی، اغلب 25، 30 یا 40 A در 240 تا 277 VAC، بانک های عناصر گرمایشی را پوشش می دهد. رتبه موتور به عنوان آمپر بار کامل و آمپر روتور قفل شده ذکر می شود و زمانی که کمپرسور روی کنتاکت ها قرار می گیرد این عدد اهمیت دارد. یک کنتاکتور مقاومتی 40 A به طور خودکار یک کنتاکتور کمپرسور 40 A نیست.

سپس جزئیات مکانیکی آمده است:

• پیکربندی قطب: تک قطب برای یک پایه، دو قطب برای 240 VAC تک فاز، سه قطب برای سه فاز.
• نوع ترمینال: پایانه های پیچ، اتصالات سریع یک چهارم اینچی، یا شاخه های جعبه.
• ردپای نصب، سبک براکت، و موقعیت پایانه های سیم پیچ.

هنگامی که بار کوچک است، برخی از تجهیزات به جای یک کنتاکتور پانل جداگانه از یک رله برق لحیم شده به برد کنترل استفاده می کنند. قطعه ای مانند رله PCB CYF3 SPST، با 16 A در 250 VAC، سوئیچینگ آنبورد را پوشش می دهد که در آن یک کنتاکتور کامل بزرگتر است.

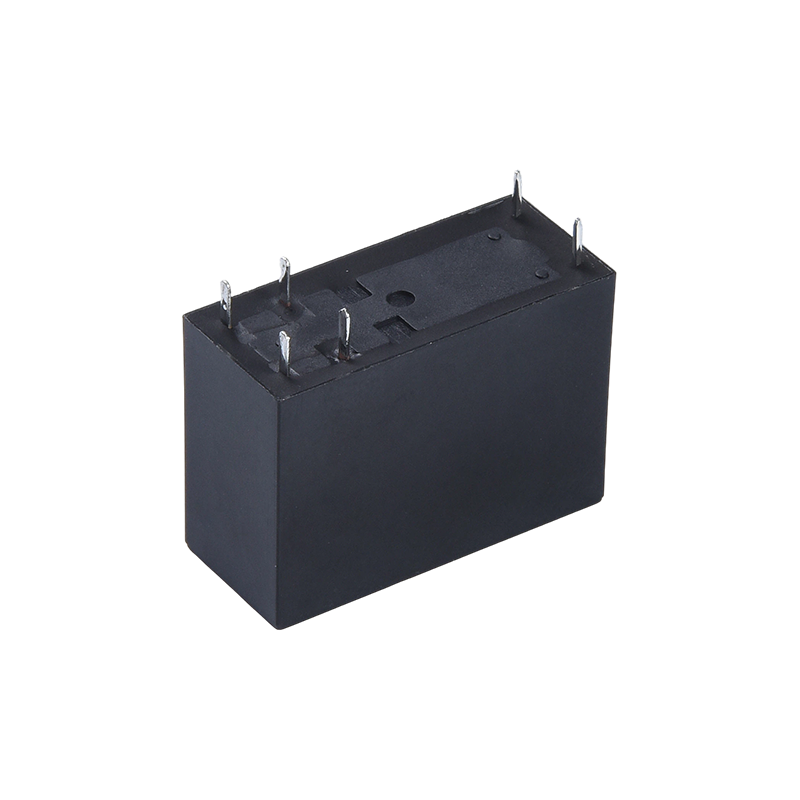

رله PCB CYF3 برای سوئیچینگ آنبرد یک رله PCB جمع و جور 16 A 250 VAC برای سوئیچینگ برد کنترل که در آن یک کنتاکتور پانل جداگانه بزرگتر است. عایق سیم پیچ با تماس بالا از تجهیزات فشرده پشتیبانی می کند. مشاهده محصول →

علائمی که به شما می گوید کنتاکتور از کار افتاده است

یک کنتاکتور به ندرت بدون هشدار از کار می افتد. الگوی شکست معمولاً به قسمت دقیقی اشاره می کند که تسلیم شده است.

• بدون گرما با دمنده: سیم پیچ باز است یا برد 24 VAC به آن نمی رساند. قبل از محکوم کردن قطعه، ولتاژ سیم پیچ را بررسی کنید.
• صدا زدن یا زمزمه کردن: سیم پیچ ولتاژ کافی برای نگه داشتن آرمیچر را دریافت نمی کند، اغلب ترانسفورماتور ضعیف یا اتصال خورده است.
• گرمایی که خاموش نمی شود: کنتاکت ها بسته شده اند. کلید حد بالا تنها چیزی است که المنت ها را متوقف می کند و تا زمانی که کنتاکتور تعویض نشود، مکرراً خاموش می شود.
• بوی سوختگی یا بی رنگ شدن سیم پیچ: عایق سیم پیچ معمولاً پس از یک دوره طولانی زنگ زدن یا یک مدار کنترل کوتاه از کار افتاده است.
• کنتاکت‌های حفره‌دار یا سیاه‌شده: کنتاکتور همچنان بسته می‌شود، اما مقاومت در سراسر کنتاکت‌های بسته بالا رفته است، گرما در پایانه‌ها ایجاد می‌شود و کار به جای تعویض قطعات به تعمیر سیم‌کشی تبدیل می‌شود.

یک تست افت ولتاژ با انرژی آخرین مورد را قبل از گران شدن پیدا می کند. در حالی که کنتاکتور بسته است و بار در حال اجرا است، پایانه های خط هر قطب را اندازه گیری کنید. یک مجموعه سالم از کنتاکت ها فقط کسری از ولت را کاهش می دهد. هنگامی که قرائت با جریان نامی تقریباً از نیم ولت عبور کرد، حفره شدن به خوبی در حال انجام است و قطعه مربوط به بازدید بعدی سرویس است، نه خرابی بعدی.

تست کنتاکتور کوره در شش مرحله

آزمایش با مولتی متر حدود پانزده دقیقه طول می کشد.

1. برق را در قطع کننده کوره و بریکر قطع کنید، سپس با یک متر در پایانه های خط بررسی کنید.
2. قبل از برداشتن هر سیمی از طرح ترمینال عکس بگیرید.
3. سیم پیچ ها را جدا کرده و مقاومت سیم پیچ را اندازه گیری کنید. با مقدار پلاک نام یا واحد خوب شناخته شده مقایسه کنید. خواندن باز به معنای یک سیم پیچ شکست خورده است.
4. 24 VAC را از یک ترانسفورماتور خوب شناخته شده مستقیماً روی سیم پیچ اعمال کنید. یک کلیک محکم به این معنی است که مدار مغناطیسی کار می کند. وزوز یا سکوت به یک سیم پیچ یا نقص مکانیکی اشاره دارد.
5. با خاموش شدن سیم پیچ، تداوم در هر قطب را بررسی کنید. باید باز خوانده شود. سیم پیچ را انرژی دهید و تأیید کنید که هر قطب بسته است.
6. همه چیز را دوباره وصل کنید، برق را بازیابی کنید و افت ولتاژ را در کنتاکت های بسته تحت بار اندازه گیری کنید. این مرحله مرحله ای است که اغلب از آن صرفنظر می شود، و این مرحله ای است که تکرار تماس را پیش بینی می کند.

انتخاب جایگزین بدون کاهش درجه مدار

ایمن ترین جایگزین با ولتاژ سیم پیچ اصلی، رتبه تماس در ولتاژ اعمال شده، تعداد قطب ها و نصب مطابقت دارد. رایج‌ترین اشتباه، نصب قطعه است، زیرا براکت و پایانه‌ها در یک ردیف قرار می‌گیرند در حالی که درجه تماس کمتر از نمونه اصلی است. یک کنتاکتور 30 ​​آمپری به جای قطعه 40 آمپری در یک روز ملایم کار می کند و در اولین صبح سرد هنگامی که هر بانک عنصری به یکباره انرژی می گیرد، کنتاکت های خود را جوش می دهد.

دو عادت مانع از تماس تلفنی می شوند:

• بار واقعی را تأیید کنید، نه فقط برچسب قدیمی. اگر موتور دمنده یا کمپرسور با مدل دیگری جایگزین شود، ممکن است آمپر بار کامل تغییر کرده باشد.
• هنگامی که ترموستات در حال تماس است، ولتاژ سیم پیچ را در پایانه ها بررسی کنید. مقدار کمتر از 24 VAC به این معنی است که کنتاکتور علت اصلی نیست و ترانسفورماتور یا سیم‌کشی کنترل ابتدا نیاز به توجه دارد.

سوئیچینگ جریان بالا در مدارهای گرمایش و کمپرسور اغلب به یک رله برق تک قطبی ناهموار با فاصله تماس سخاوتمندانه و سیم پیچی که در ولتاژ پایین محکم نگه می دارد، کاهش می یابد. قطعه ای مانند رله SPST جریان بالا CYT90 با درجه بندی 30 A تا 40 A دقیقا برای این کلاس از بار ساخته شده است.

رله جریان بالا CYT90 برای سوئیچینگ سنگین یک رله برق جمع و جور 30A/40A با کنتاکت‌های آلیاژ نقره، گزینه‌های نصب متعدد، و سوئیچینگ جریان بالا برای لوازم خانگی، بخاری‌ها و تجهیزات کنترل صنعتی. مشاهده محصول →

جایی که یک رله به پایان می رسد و یک کنتاکتور شروع می شود

خط بین این دو موضوع وظیفه و ساخت و ساز است تا یک مرز فنی سخت. کنتاکتورها برای سوئیچینگ هدف مشخص با شکاف های تماس گسترده تر، فنرهای سنگین تر و پایانه هایی که سیم خط را می پذیرند ساخته شده اند. اصل زیر همان است رله الکترومغناطیسی عمومی : یک سیم پیچ میدان مغناطیسی ایجاد می کند که یک آرمیچر را می کشد و مخاطبین را حرکت می دهد. آنچه تغییر می کند جریان، ماده تماس و مقاومت مکانیکی قطعات متحرک است.

سازندگان تابلو معمولاً کار را در دو سطح تقسیم می کنند. سوئیچینگ برق در کنتاکتور یا رله جریان بالا اتفاق می افتد. جداسازی و تداخل در ماژول های نصب شده روی ریل اتفاق می افتد، جایی که بخشی مانند ماژول رله ریلی MCYF3 14F با کنتاکت های 16 A در یک کابین کنترل کوره یا یک پانل گرمایش بزرگتر قرار می گیرد.

ماژول رله ریلی MCYF3 14F برای سازندگان تابلو یک ماژول رله 14F روی ریل با 16 کنتاکت A و حداکثر 32 کانال، مناسب برای کنترل متمرکز و قرار دادن در کوره یا پانل های گرمایش. مشاهده محصول →

سوالاتی که هنگام خرید حجمی ارزش پرسیدن دارند

برای OEM ها و سازندگان پانل، کنتاکتور یا رله یک آیتم خط کوچک است که تأثیر زیادی بر هزینه گارانتی دارد. سه نقطه ارزش تایید قبل از ثبت سفارش را دارد.

• مواد تماس و عمر چرخه: اکسید قلع نقره و اکسید کادمیوم نقره تحت بارهای مقاومتی و القایی رفتار متفاوتی دارند. بپرسید کدام ماده استفاده شده است و چه تعداد چرخه در جریان نامی آزمایش شده است.
• قوام سیم پیچ: تغییرات دسته به دسته در ولتاژ پیکاپ و خروج به صورت پچ پچ در میدان نشان داده می شود. از نحوه آزمایش کویل ها قبل از مونتاژ بپرسید.
• قابلیت ردیابی تولید: کدهای تاریخ، بررسی مواد دریافتی و آزمایش مقاومت در برابر تماس انتهای خط.

پیشینه تامین کننده به اندازه دیتاشیت اهمیت دارد. Ningbo Chengyuan Chuangke Electronics Co., Ltd. که از طریق cyrelays.com فعالیت می‌کند، از سال 1996 رله‌ها و قطعات الکترونیکی را در نینگبو تولید می‌کند و خود را تولیدکننده‌ای توصیف می‌کند که توسعه، تولید و فروش را با پتنت‌های کاربردی پوشش می‌دهد. جزئیات بیشتر در دسترس است درباره صفحه .

کنتاکتور کوره یک قطعه ساده با سه عدد بحرانی است. ولتاژ سیم پیچ، درجه تماس در ولتاژ اعمال شده، و پیکربندی قطب تعیین می کند که آیا در فصل گرما زنده می ماند یا در سردترین صبح روز اول از کار می افتد. این موارد را درست انجام دهید، بار واقعی را به جای برچسب قدیمی بررسی کنید، و کنتاکتور دیگر یک مورد خدمات تکرارشونده نخواهد بود.
