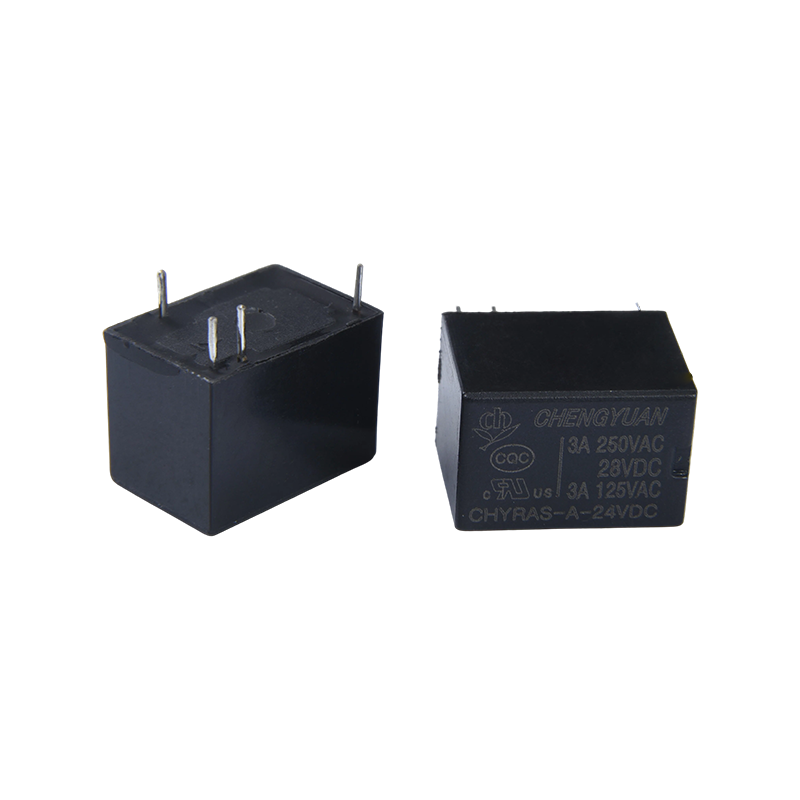

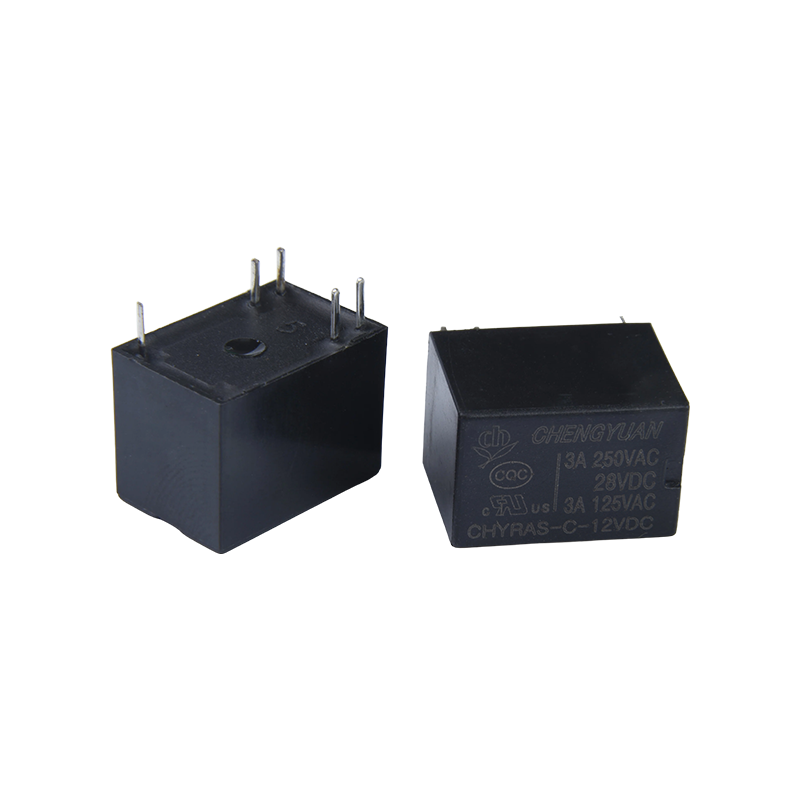

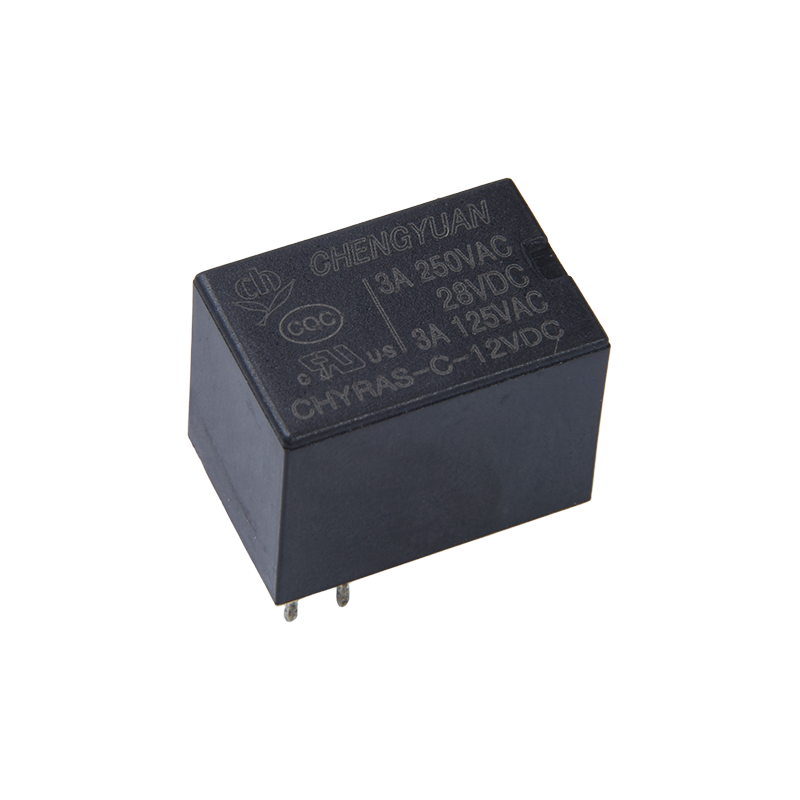

I. مزایای اصلی
1. پاسخ با حساسیت بالا: سیم پیچ با حساسیت بالا 200 میلی وات امکان پاسخ سریع به سیگنال های کنترل ضعیف را فراهم می کند و دقت کنترل سیگنال را بهبود می بخشد.
2. سازگاری قوی با محیط: ساختار مهر و موم شده به طور موثر در برابر گرد و غبار، رطوبت و سایر عوامل محیطی مقاومت می کند و عمر مفید آن را افزایش می دهد.
3. مصرف برق کم: طراحی کم مصرف 0.2 وات برای دستگاه های با باتری یا کم مصرف مناسب است و مصرف انرژی کلی محصول نهایی را کاهش می دهد.
4. تطبیق پذیری گسترده: سازگاری با ولتاژ گسترده، بسته بندی استاندارد PCB و سازگاری با چند سناریو زمینه های مختلفی مانند ارتباطات، امنیت، تجهیزات اداری و لوازم خانگی را پوشش می دهد و قابلیت استفاده مجدد محصول را افزایش می دهد.

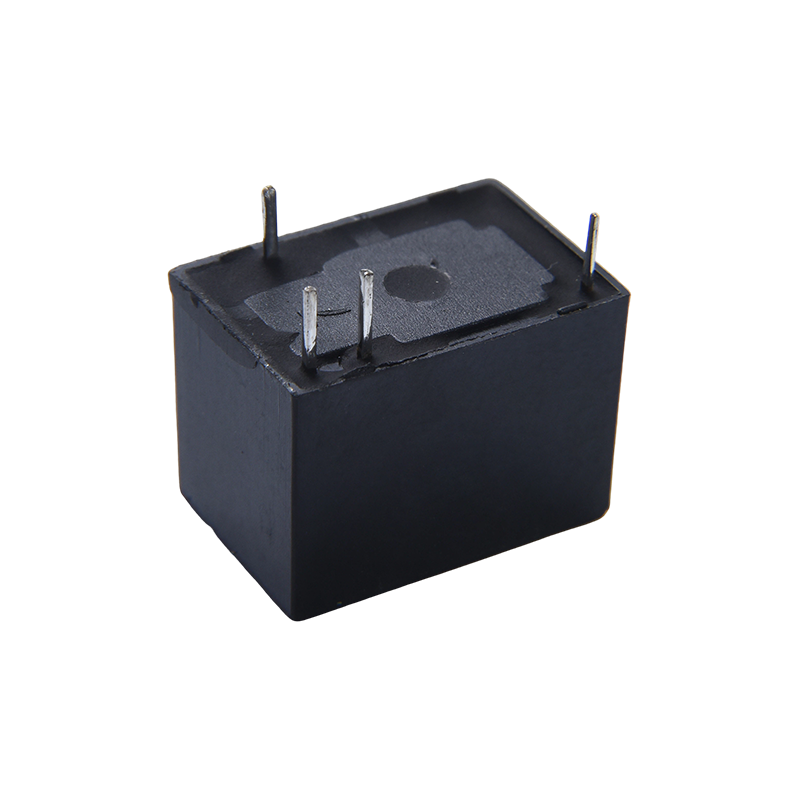

II. ساختار محصول و ویژگی های نصب

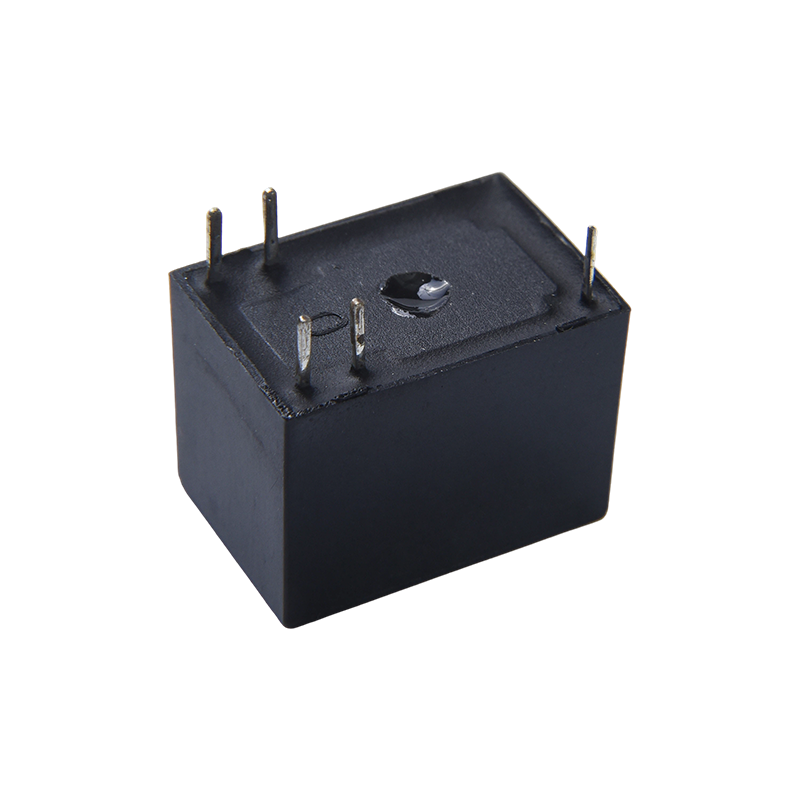

1. بسته بندی و طراحی پین: یک بسته PCB 5PIN با طرح پین استاندارد شده، تسهیل جوشکاری خودکار و مونتاژ انبوه، و مناسب برای طرح های برد PCB با چگالی بالا را می پذیرد.
2. اندازه فوق العاده کوچک: اندازه فشرده نیازهای نصب داخلی فشرده را برآورده می کند، فضای برد PCB را ذخیره می کند و به کوچک سازی محصولات نهایی کمک می کند.
3. ساختار مهر و موم شده: طراحی مهر و موم شده به طور موثری از ورود گرد و غبار، رطوبت و اجسام خارجی جلوگیری می کند و عمر مفید آن را در محیط های پیچیده بهبود می بخشد. III. توابع اصلی و سناریوهای کاربردی
1. توابع اصلی: عملکردهای جداسازی سیگنال، کنترل سیگنال و حفاظت مدار، جداسازی مدار کنترل از مدار بار و محافظت از اجزای کنترل هسته را ارائه می‌کند.
2. تجهیزات ارتباطی: مناسب برای سوئیچینگ سیگنال و کنترل مدار در تجهیزات ارتباطی مانند سوئیچ ها، تضمین پایداری انتقال سیگنال.
3. تجهیزات امنیتی و ایمنی: می تواند به عنوان یک واحد کنترل برای سیستم های کنترل دسترسی امنیتی و تجهیزات مانیتورینگ استفاده شود که امکان تشخیص و کنترل وضعیت سوئیچ قفل مغناطیسی درب و کنترل انتقال سیگنال های هشدار امنیتی را فراهم می کند.
4. تجهیزات اداری: برای کنترل سیگنال داخلی در تجهیزات اداری مانند چاپگرها و دستگاه‌های کپی مناسب است و دقت عملکرد تجهیزات را بهبود می‌بخشد.
5. لوازم خانگی: برای کنترل سیگنال کمکی در لوازم خانگی کوچک، مانند سوئیچینگ مدار داخلی و حفاظت، مطابق با الزامات طراحی کم مصرف لوازم خانگی استفاده می شود.
6. اتوماسیون صنعتی: قابل استفاده برای لینک های کنترل سیگنال کوچک در تجهیزات اتوماسیون صنعتی، امکان عملیات هماهنگ و کنترل ماژول های مختلف تجهیزات را فراهم می کند.
اطلاعات تماس
| تایپ کنید | CHYRAS |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 3A/12V0AC |
| حداکثر تغییر جریان | 3A |
| حداکثر ولتاژ سوئیچینگ | 125 VAC |
| حداکثر تغییر قدرت | 360 VA |
| حداقل تغییر بار | 6 ولت 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 10 میلی‌ثانیه |
| زمان انتشار | حداکثر 4 میلی‌ثانیه |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 500 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و تماس: 750 VAC، 50/60 هرتز به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 3.7 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 150 | 20 | حدود 0.45 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | حدود 0.36 وات |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | تقریباً 0.2 وات |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

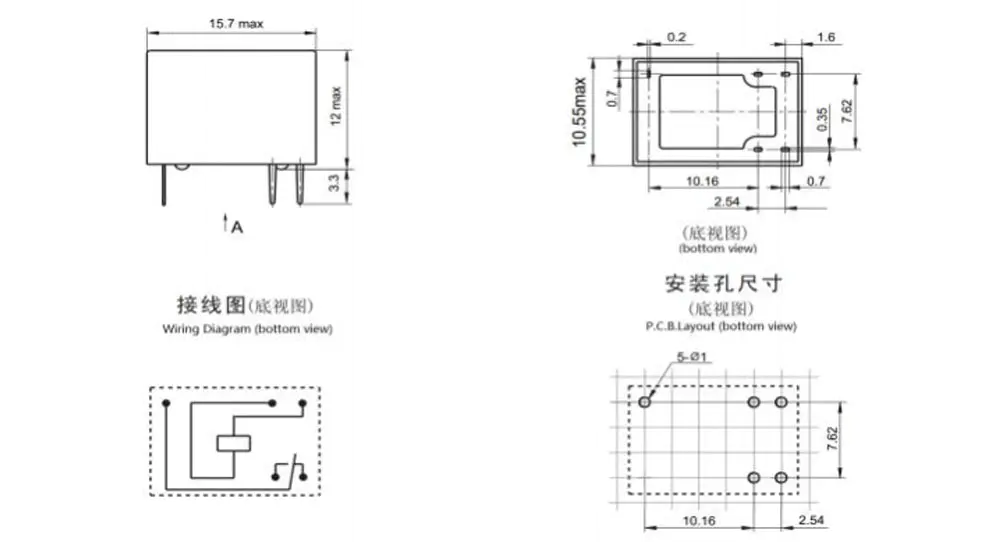

ابعاد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

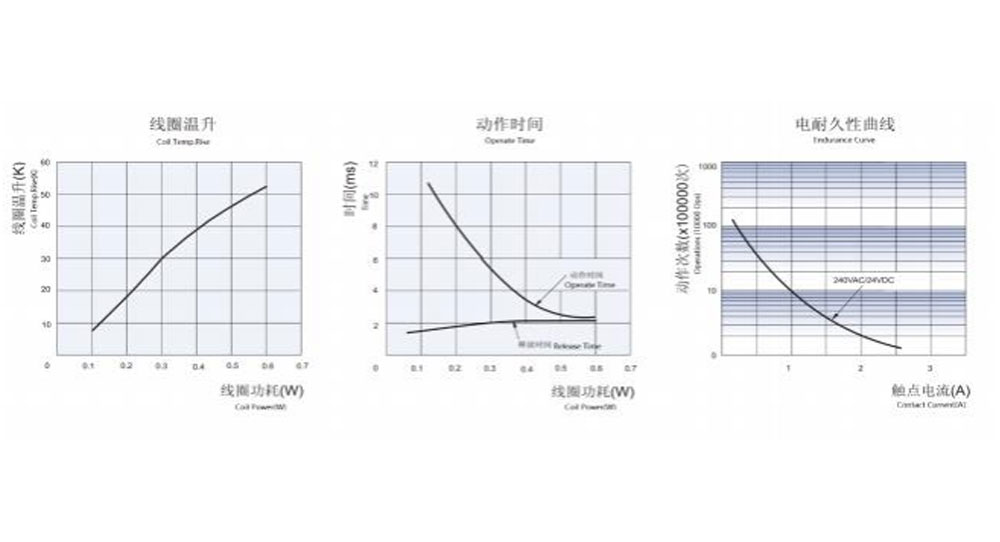

منحنی های مشخصه
اطلاعات سفارش
CHYRAS - C - 12VDC - H - D - T - XX
۱.
1: نوع: CHYRAS
2: تنظیم تماس: C Fom C ؛ H از A ; B از B
3: ولتاژ اسمی: 3،5،6،9،12،24VDC
4: رنگ محفظه: H-مشکی؛ L-آبی، Y -زرد
5: کویل Pwor: D-0.36W L-0.2W
6: ساختار محافظ: ضد S-Flux،
SH- نوع مهر و موم شده قابل شستشو
7: پارامتر ویژه: نوع استاندارد صفر
نامه یا شماره-شرایط ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
پسوند ویژه سفارشی پس از ارزیابی توسط CHENGYUAN در دسترس است.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
