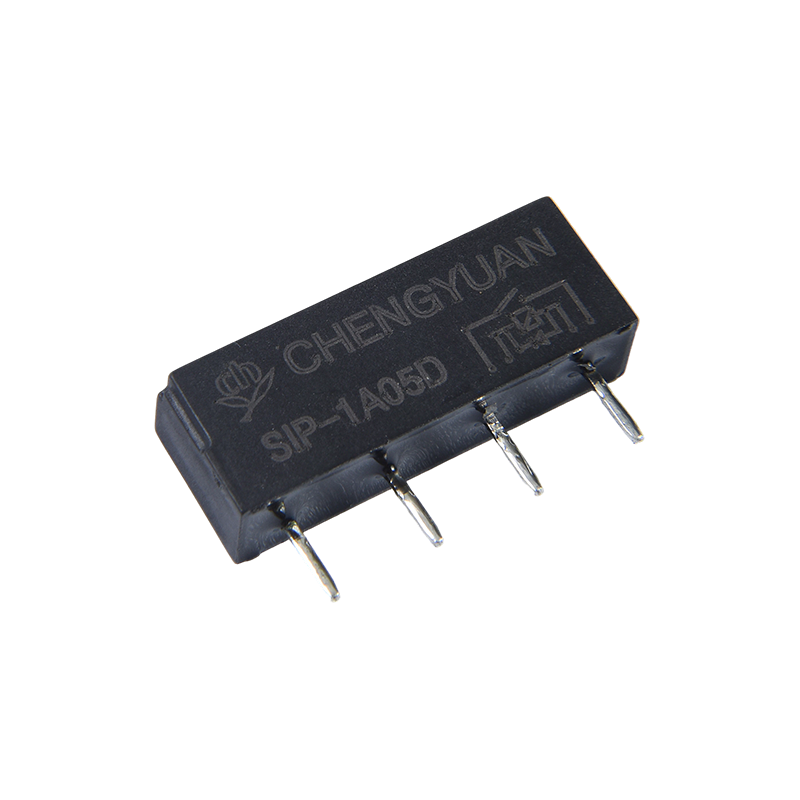

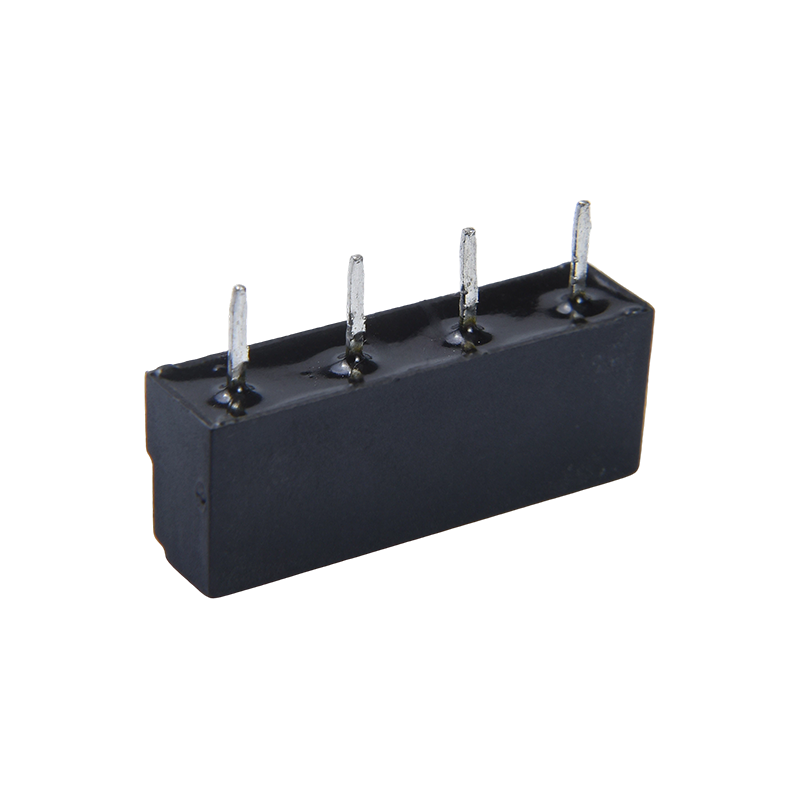

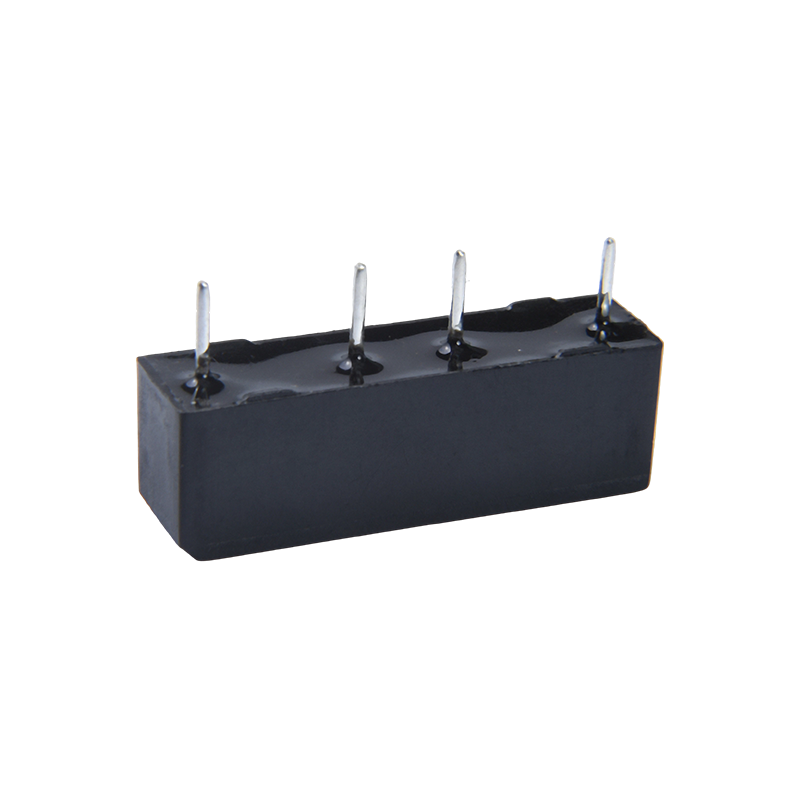

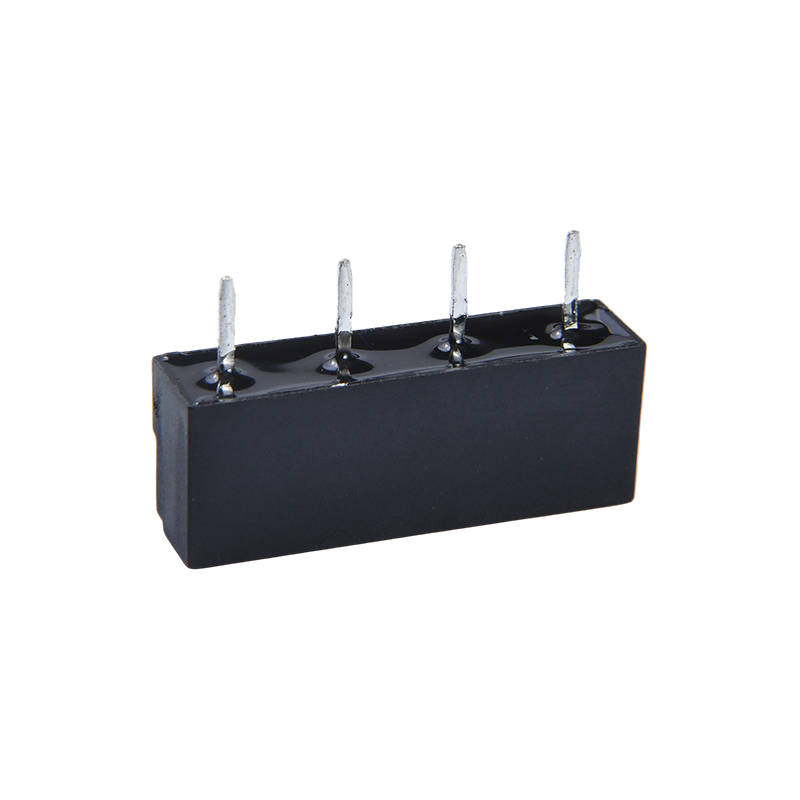

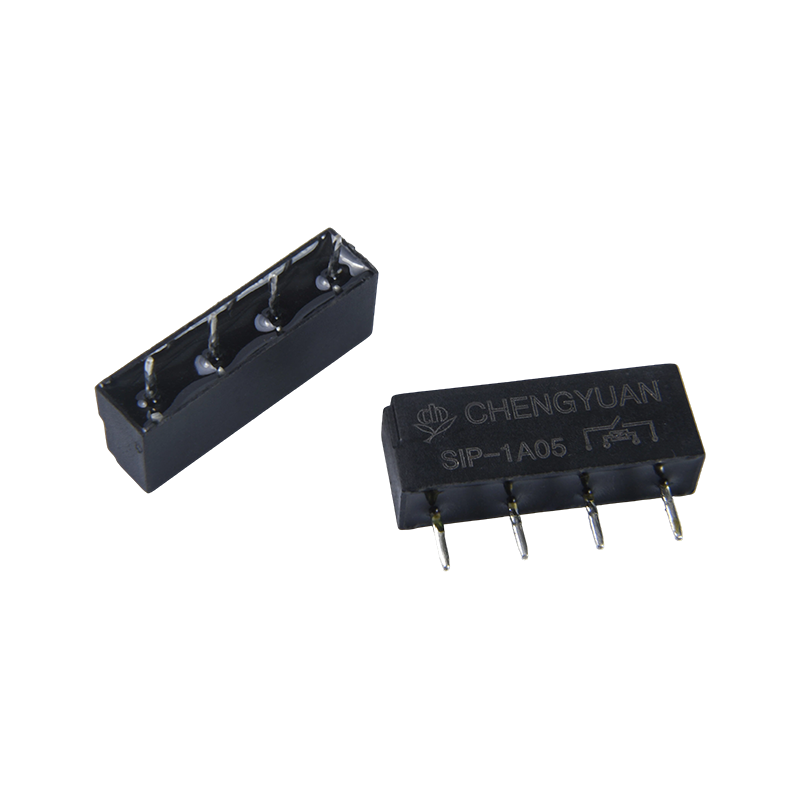

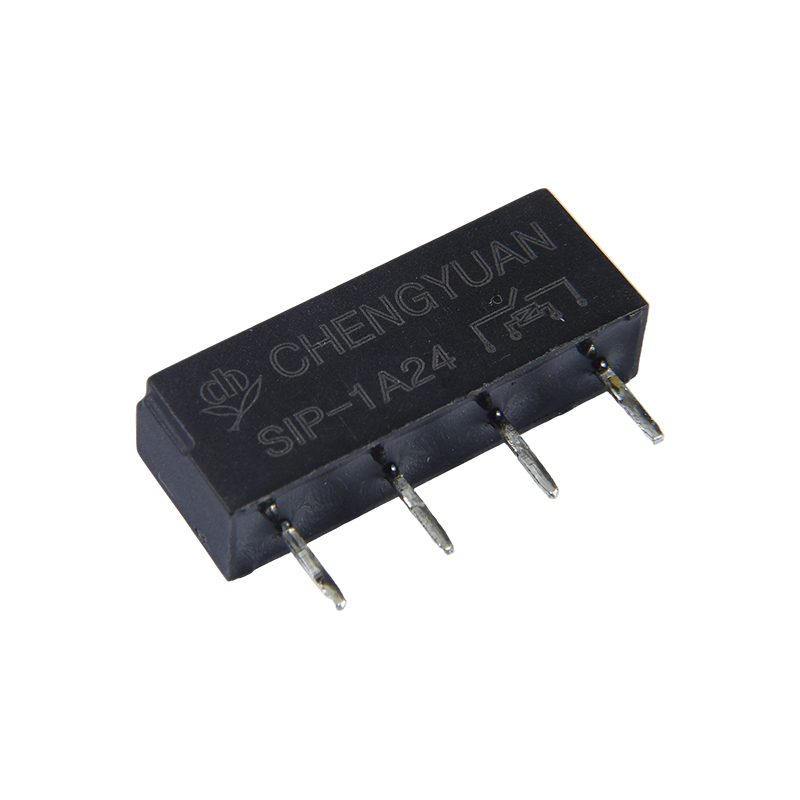

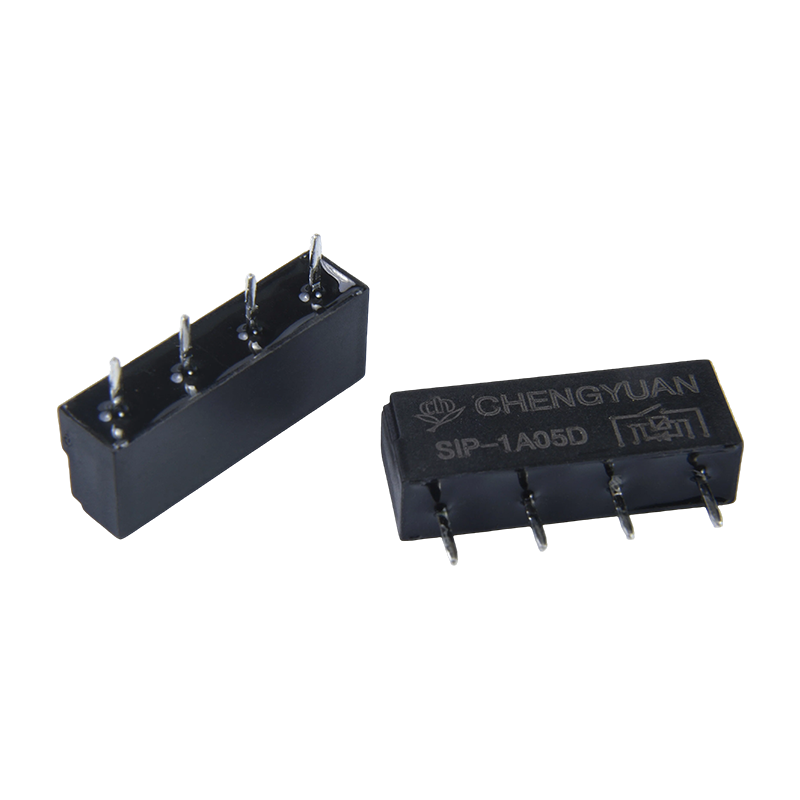

1. مزایا
کنتاکت های کاملا مهر و موم شده: سوئیچ نی در یک گاز بی اثر مهر و موم شده است، از کنتاکت ها در برابر گرد و غبار و اکسیداسیون محافظت می کند، مقاومت تماس پایدار درازمدت و قابلیت اطمینان بسیار بالا را ارائه می دهد.
عملکرد سوئیچینگ با سرعت بالا: جرم کوچک سوئیچ نی امکان عملکرد سریع را فراهم می کند (زمان سوئیچینگ معمولاً بر حسب میلی ثانیه است)، مناسب برای برنامه هایی که نیاز به نمونه برداری سریع سیگنال یا سوئیچینگ دارند.
مصرف برق کم و ایزولاسیون بالا: مصرف برق کم درایو سیم پیچ، مقاومت عایق بالا و مقاومت ولتاژ بین کنتاکت ها و سیم پیچ، دستیابی به ایزوله سیگنال عالی و قابلیت های ضد تداخل.
2. ویژگی های کلیدی
ظرفیت تماس: 0.5A @ 125VAC / 24VDC، به طور خاص برای سوئیچینگ سیگنال های سطح پایین، سیگنال های سنسور یا بارهای جریان کوچک طراحی شده است.
بسته فشرده: طراحی پین SIP (بسته درون خطی) با فاصله استاندارد پین، صرفه جویی در فضای PCB و تسهیل مونتاژ یا قرار دادن خودکار.
Wide Driving Voltage: سیم پیچ از ولتاژ 3 تا 24VDC پشتیبانی می کند که با سطوح منطقی رایج و ولتاژهای کنترل سازگار است.
عمر طولانی: به دلیل حفاظت آب بندی شده، عمر مکانیکی و الکتریکی تحت بار نامی به طور قابل توجهی بیشتر از رله های الکترومغناطیسی نوع باز با همان اندازه است.
3. برنامه های کاربردی اصلی
تجهیزات تست و اندازه‌گیری: در مولتی‌مترهای با دقت بالا، کارت‌های جمع‌آوری داده‌ها و تجهیزات تست خودکار (ATE) برای سوئیچینگ مسیر سیگنال و مالتی پلکس استفاده می‌شود.
ارتباطات و امنیت: در سوئیچ های قابل برنامه ریزی، سیستم های هشدار امنیتی و سیستم های کنترل دسترسی برای جداسازی سیگنال و مدارهای سوئیچینگ رابط یکپارچه شده است.
الکترونیک پزشکی: در تجهیزات مانیتورینگ پزشکی برای سوئیچ کردن سیگنال های آنالوگ سطح پایین مانند سیگنال های بیوالکتریک که نیاز به ایزوله بالا و نویز کم دارند استفاده می شود.
جداسازی سیگنال کنترل صنعتی: در ماژول های ورودی آنالوگ PLC و رابط های حسگر، ایزوله الکتریکی و حفاظت بین سیگنال های میدانی و سیستم های کنترل را فراهم می کند.
اطلاعات تماس
| تایپ کنید | SIP |
| مواد تماس | Ru/Rh |
| تماس با مقاومت | حداکثر ≤ 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 0.1A125VAC /0.5A 24VDC |
| حداکثر تغییر جریان | 0.5A |
| حداکثر ولتاژ سوئیچینگ | 200VAC |
| حداکثر تغییر قدرت | 10VA(AC)/10W(DC) |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 0.55 میلی‌ثانیه |
| زمان انتشار | حداکثر 0.2 میلی‌ثانیه |
| مقاومت عایق | حداقل 100MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 200 VAC، 50/60 هرتز به مدت 1 دقیقه |
| بین سیم پیچ و کنتاکت: 1400VAC، 50/60Hz به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 20 گرم در دقیقه |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 100000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 10000000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 1.6 گرم |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 0.012 | 250 | تقریبا 0.036 وات | 75٪ از اسمی ولتاژ | 10٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 0.01 | 500 | حدود 0.05 وات |
| 12 | 0.012 | 1000 | حدود 0.144 وات |
| 24 | 0.012 | 2000 | تقریباً 0.288 وات |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از داغ شدن بیش از حد سیم پیچ، بیش از 10 دقیقه حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

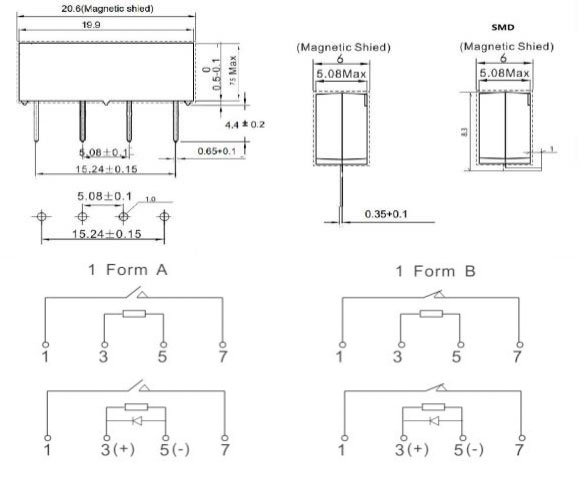

ابعاد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)
اطلاعات سفارش
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: نوع： SIP
2: تعداد قطبها: 1-1 قطب
3: ترتیب تماس: C از C ؛ H از A ؛ B از B
4: ولتاژ اسمی: 3.5، 12، 24VDC
5: سرکوب گذرا سیم پیچ: D با دیود. NIL: استاندارد
6: با پوشش محافظ: M , NIL Standard
7: SMD, NIL Standard
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
