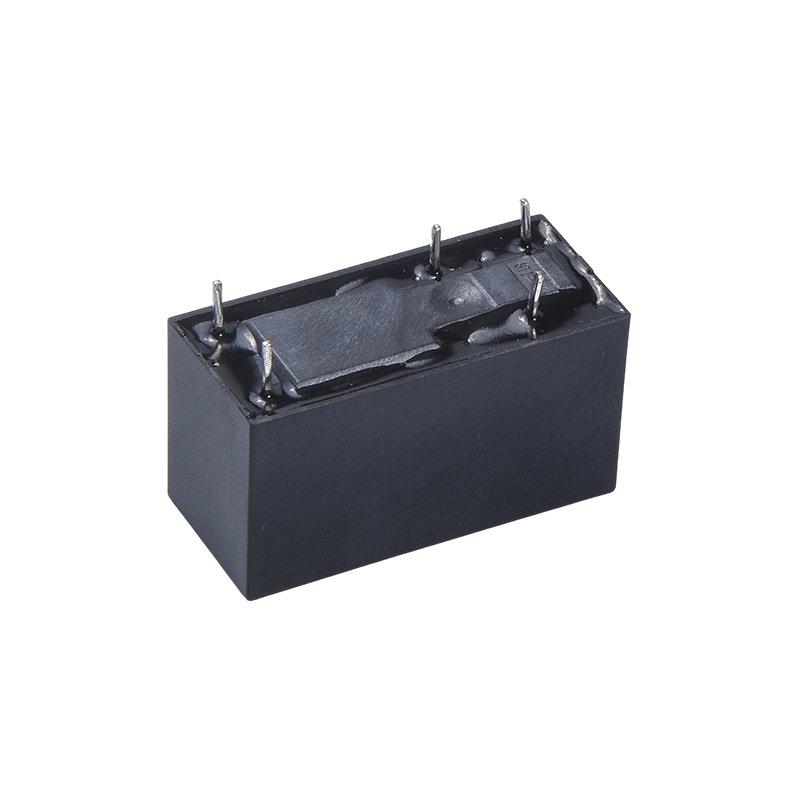

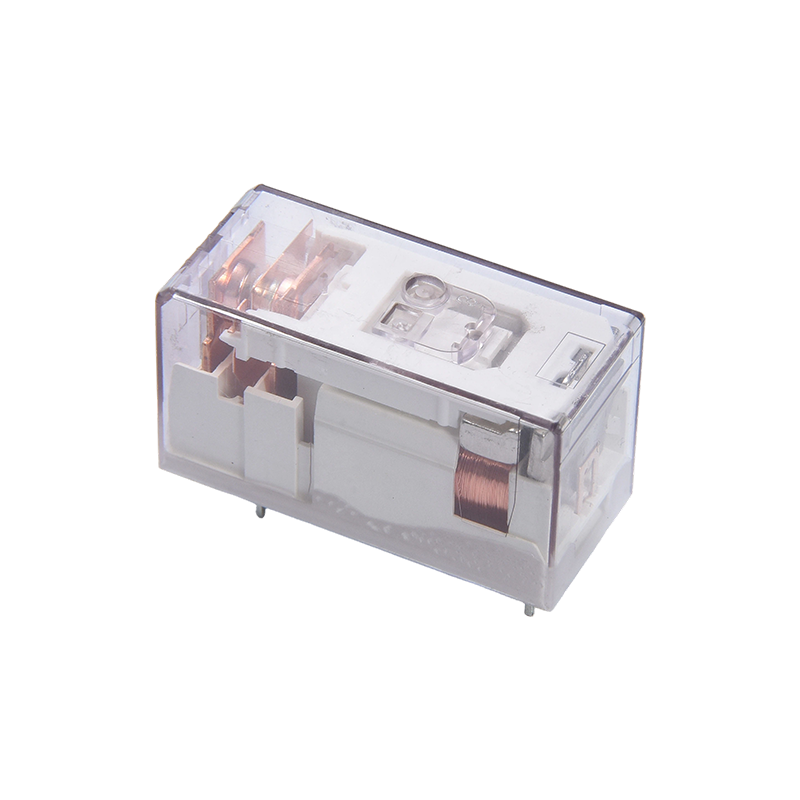

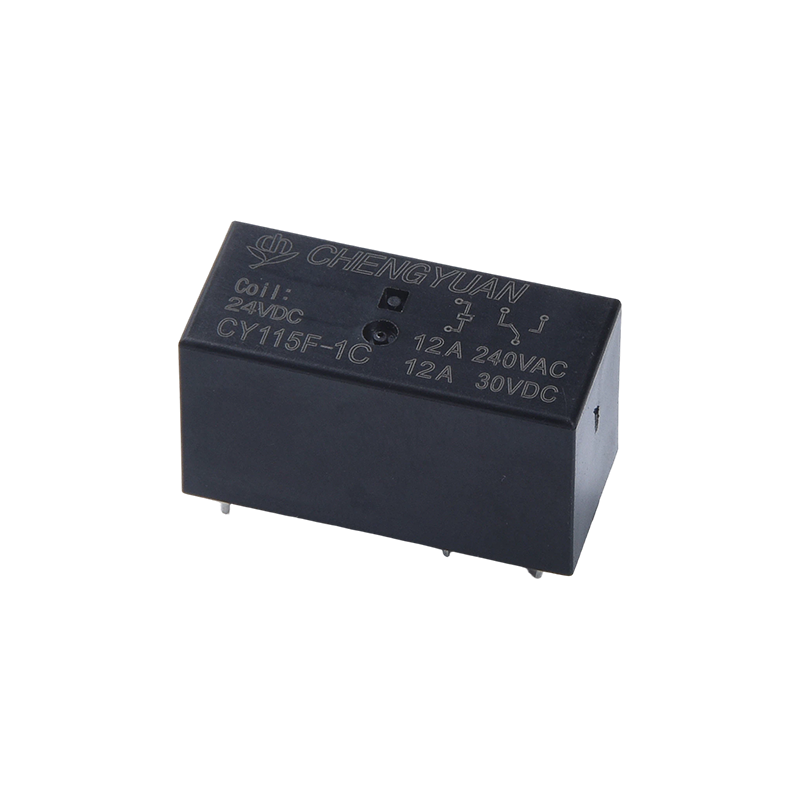

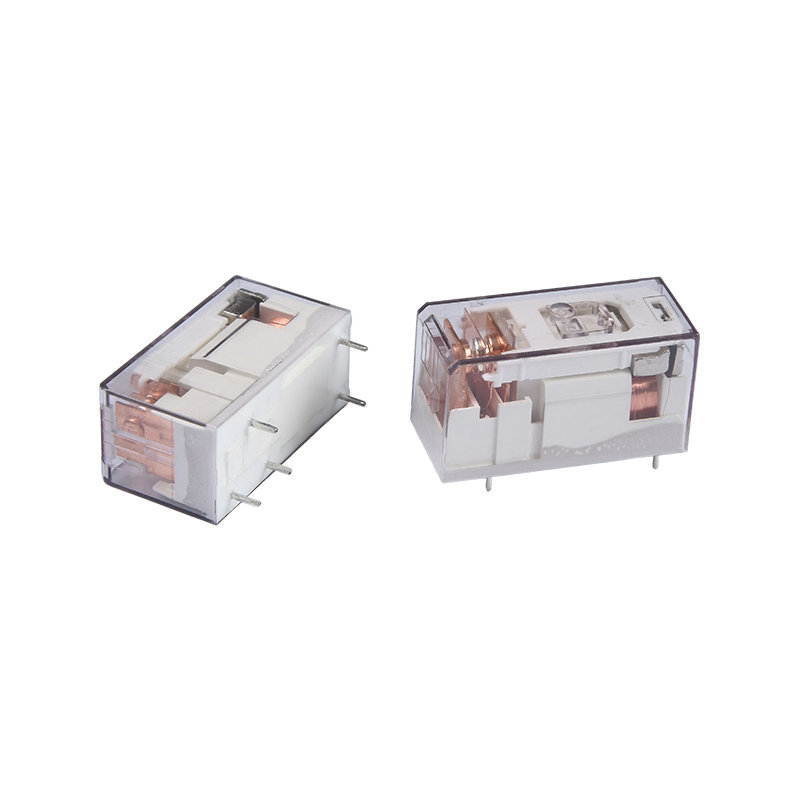

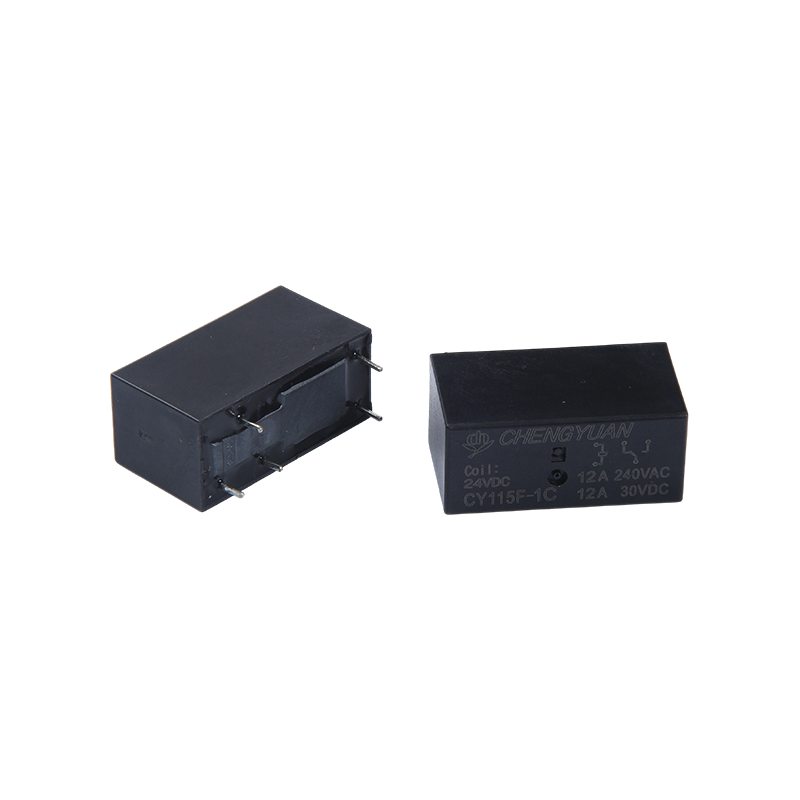

مزایای محصول:
بار زیاد، طراحی فشرده: سوئیچینگ تماس 12 آمپری را در یک رله PCB کوچک انجام می دهد، فضای نصب را ذخیره می کند و برای چیدمان بردهای با چگالی بالا مناسب است.
سازگاری با ولتاژ سیم پیچ گسترده: این سیم پیچ از محدوده ولتاژ وسیعی از 3VDC تا 230VAC/VDC پشتیبانی می کند، که ادغام مستقیم با سیستم های ولتاژهای مختلف کنترل را بدون تبدیل اضافی تسهیل می کند.
عایق الکتریکی قدرتمند: ولتاژ مقاومت تماس به سیم پیچ تا 5000 ولت است که به طور موثر تداخل را سرکوب می کند و ایمنی و پایداری سیستم را بهبود می بخشد.
ویژگی های کلیدی:
ظرفیت تماس: 12A @ 240VAC / 30VDC، نیازهای کنترل برق اکثر لوازم خانگی و تجهیزات صنعتی را برآورده می کند.
فرم تماس: در فرم های تماس مختلف (مانند 1H، 1Z، و غیره) موجود است، که از تنظیمات مدار معمولی باز، معمولی بسته و تغییر برای برنامه های کاربردی انعطاف پذیر پشتیبانی می کند.
راندمان رانندگی: مصرف برق سیم پیچ معمولی 0.4 وات، مصرف انرژی کم و پاسخ حساس است.
طراحی پین: پین های PCB استاندارد 5 پین برای لحیم کاری آسان و نصب خودکار تولید.
برنامه های اصلی:
اتوماسیون صنعتی: در ماژول های خروجی PLC، کنترل کننده های موتور، درایورهای شیر برقی و سوئیچینگ برق تجهیزات استفاده می شود.
کنترل هوشمند: برای کنترل بارهای پرقدرت مانند سیستم های تهویه مطبوع، گرمایش از کف، روشنایی و پرده های برقی در سیستم های خانه هوشمند ادغام شده است.
مدیریت انرژی: در منابع تغذیه اضطراری UPS، اینورترهای خورشیدی، سیستم های ذخیره انرژی و سایر تجهیزات انرژی جدید برای کنترل سوئیچینگ مدار استفاده می شود.
جداسازی تجهیزات: ایزولاسیون الکتریکی بین انتهای کنترل و انتهای بار را فراهم می کند و از مدارهای کنترل ولتاژ پایین محافظت می کند.
اطلاعات تماس
| تایپ کنید | CYF115F |
| مواد تماس | آلیاژ نقره |
| مقاومت تماسی | حداکثر 100mΩ (در 1A 6VDC) |
| بار نامی (بار مقاومتی) | 12A 250VAC |
| حداکثر جریان سوئیچینگ | 12A |
| حداکثر ولتاژ سوئیچینگ | 277 VAC |
| حداکثر برق سوئیچینگ | 3342VA |
| حداقل بار سوئیچینگ | 6V 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1000 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 5000 VAC، 50/60 هرتز برای 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 13.5 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 80.00 | 62.5 | تقریباً 0.4 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. حداکثر ولتاژ مجاز را بیش از 10 دقیقه روی سیم پیچ اعمال نکنید تا از گرم شدن بیش از حد سیم پیچ سوم جلوگیری شود.

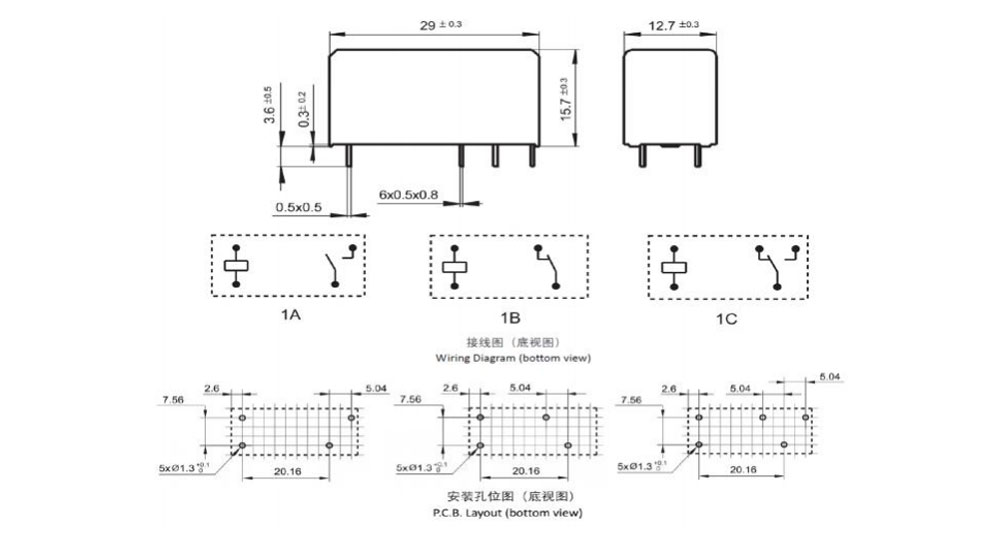

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

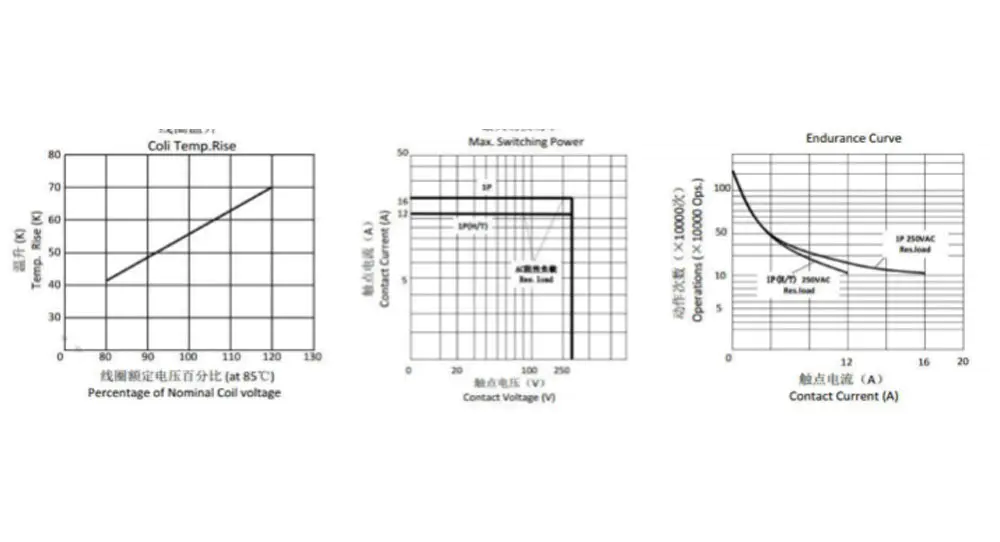

منحنی مشخصه
اطلاعات سفارش
CY115F - 1 - C - 12VDC - B - D - T - XX
۱.
1: نوع: CY115F
2: تعداد قطب ها: 1-1 قطب
3: ترتیب تماس: A-Form A ; B-فرم B ؛ ج-فرم ج
4: ولتاژ اسمی: 5،6،9،12،18،24،48VDC
5: رنگ محفظه: B-مشکی
6: کویل Pwor: D-0.4W
7: ساختار محافظ: ضد S-Flux،
نوع SH-Sealed قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
