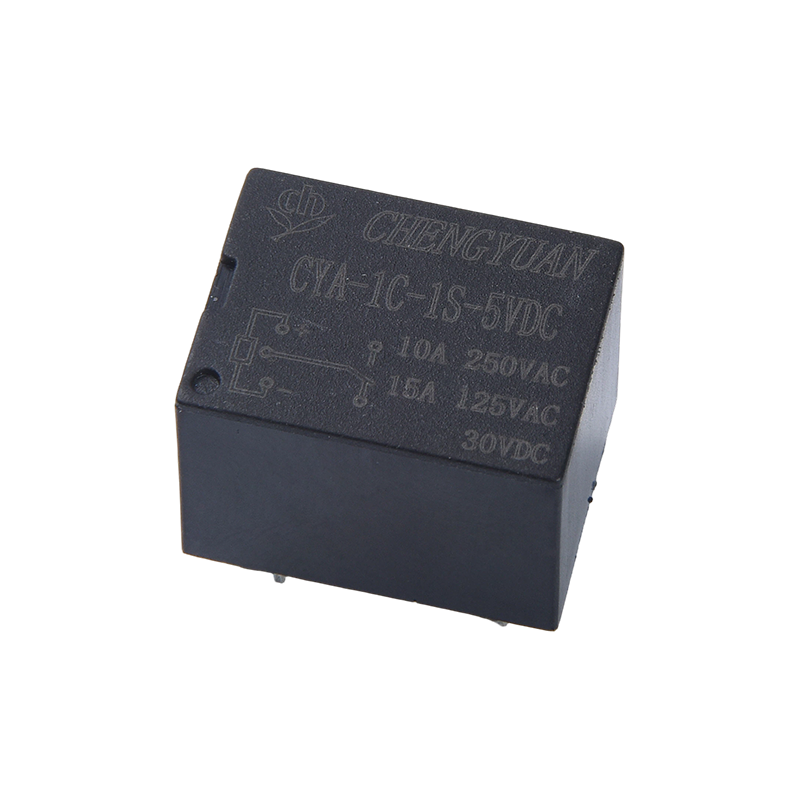

کاری که یک رله چفت کننده به طور متفاوت انجام می دهد

A رله چفت کننده موقعیت تماس خود را پس از خاموش شدن سیم پیچ با استفاده از یک چفت مکانیکی یا آهنربای دائمی برای حفظ حالت بدون برق مداوم حفظ می کند. این تفاوت تعیین کننده با یک رله استاندارد است که برای بسته نگه داشتن کنتاکت هایش به جریان سیم پیچ ثابت نیاز دارد. الف رله چفت مغناطیسی این کار را با استفاده از یک آهنربای دائمی کوچک برای نگه داشتن آرمیچر در جای خود به محض حرکت یک پالس کوتاه انجام می دهد، به این معنی که سیم پیچ فقط باید به طور لحظه ای انرژی داشته باشد تا حالت ها را تغییر دهد نه اینکه در کل چرخه روشن بماند.

نتیجه عملی الف رله گیر مغناطیسی طراحی کاهش معنی داری در مصرف متوسط توان است، زیرا سیم پیچ تنها در طول پالس تنظیم کوتاه یا تنظیم مجدد فعال است. این باعث می‌شود که این فناوری به ویژه برای سیستم‌های باطری، تجهیزات اندازه‌گیری از راه دور و هر برنامه‌ای که مصرف انرژی در حالت آماده به کار اهمیت دارد، مرتبط باشد. این مقاله به بررسی رفتار سوئیچینگ اندازه‌گیری شده، داده‌های مقایسه توان و معاوضه‌های ساختاری می‌پردازد تا مشخص شود رله چفت‌کننده در کجا بیشترین مزیت را دارد.

مصرف برق در بین انواع رله مقایسه شده است

قابل اندازه گیری ترین فایده الف رله چفت کننده در میانگین مصرف برق در یک چرخه کاری معمولی نشان داده می شود. نمودار میله‌ای افقی زیر مصرف برق سیم‌پیچ را در چهار دسته رله تحت سناریویی مقایسه می‌کند که در آن کنتاکت برای مدت طولانی بین رویدادهای سوئیچینگ در یک موقعیت باقی می‌ماند. یک رله استاندارد بدون چفت باید جریان سیم پیچ را در تمام مدت بسته بودن کنتاکت نگه دارد، در حالی که یک رله لچ مغناطیسی فقط در لحظه کوتاهی که تغییر حالت می دهد برق می گیرد. با افزایش زمان نگه‌داری، این تفاوت چشمگیر می‌شود، که دقیقاً مربوط به برنامه‌های کنترل و اندازه‌گیری در دنیای واقعی است که در آن رله ممکن است ساعت‌ها یا روزها در یک موقعیت در یک زمان بماند.

در یک دوره نگهداری 24 ساعته، الف رله چفت مغناطیسی تقریباً ترسیم می کند به طور متوسط 2mW، در مقایسه با حدود 420mW برای یک رله استاندارد حفظ موقعیت تماس یکسان، تفاوتی که کاملاً ناشی از این واقعیت است که طراحی چفت فقط به جریان در طول خود پالس سوئیچینگ کوتاه نیاز دارد. این شکاف تنها با افزایش مدت زمان نگه‌داری بیشتر می‌شود، به همین دلیل است که فناوری قفل اغلب برای تجهیزات از راه دور یا با باتری مشخص می‌شود.

تغییر رفتار پالس در عملیات های مکرر

چون الف رله گیر مغناطیسی برای تغییر حالت به یک پالس کوتاه متکی است، ثبات پاسخ پالس در طول زمان به اندازه صرفه جویی در مصرف انرژی اهمیت دارد. نمودار خط زیر حداقل مدت پالس مورد نیاز برای فعال کردن قابل اطمینان رله را در پنج مرحله آزمایش عمر سوئیچینگ، از 50000 عملیات اولیه تا 1 میلیون عملیات، ردیابی می کند. افزایش جزئی در عرض پالس مورد نیاز انتظار می‌رود زیرا چفت مکانیکی و اجزای مغناطیسی سایش جزئی را تجربه می‌کنند، اما این روند به جای نشان دادن یک جهش ناگهانی، باید تدریجی بماند. در این آزمایش، مدت زمان پالس مورد نیاز فقط در سراسر محدوده میلیون سیکل کامل افزایش می‌یابد، که نشان می‌دهد چفت مغناطیسی نیروی نگهدارنده قابل اعتماد را بسیار فراتر از فواصل سرویس معمولی حفظ می‌کند.

مدت زمان پالس مورد نیاز از تقریباً حرکت می کند 6ms در 50000 چرخه تا حدود 11ms در 1 میلیون چرخه ، تغییری که به راحتی در حاشیه طراحی مدار محرک باقی می ماند که اکثر سیستم های کنترلی برای رله چفتی تخصیص می دهند. این الگوی تدریجی و قابل پیش بینی به جای سایش مکانیکی زودرس، نشانگر قوی عملکرد چفت مغناطیسی ثابت است.

جاهایی که رله های چفت کننده بیشترین کاربرد را دارند

راندمان برق الف رله چفت کننده به طور طبیعی استفاده از آن را به سمت برنامه هایی که در آن جریان آماده به کار به اندازه عملکرد سوئیچینگ اهمیت دارد، نشان می دهد. نمودار میله‌ای عمودی زیر توزیع معمولی استفاده را در بین دسته‌های برنامه‌های کاربردی معمول، بر اساس الگوهای میدان انبوه نشان می‌دهد. تجهیزات اندازه‌گیری هوشمند و نظارت از راه دور با اختلاف زیادی پیشروی می‌کنند و به دنبال آن کنترل دسترسی با باتری، سیستم‌های انرژی خورشیدی و تجدیدپذیر و تجهیزات صنعتی که کاهش تولید گرما از جریان متوسط ​​پایین‌تر نیز یک مزیت ثانویه معنی‌دار است.

اندازه‌گیری هوشمند و نظارت از راه دور تقریباً به حساب می‌آیند 35 درصد از استقرار معمولی ، که مستقیماً با مصرف برق آماده به کار نزدیک به صفر که در بخش قبل مورد بحث قرار گرفت، مطابقت دارد. سیستم های کنترل دسترسی با باتری به دقت دنبال می شوند، زیرا الف رله چفت مغناطیسی می تواند حالت قفل یا قفل را به طور نامحدود بدون تخلیه باتری بین رویدادهای سوئیچینگ نگه دارد.

رله چفت کننده در مقابل رله استاندارد در ابعاد کلیدی

نمودار رادار مشاهده ی مبادله کامل بین a را آسان تر می کند رله گیر مغناطیسی و یک رله استاندارد بدون قفل، زیرا به جای کاهش همه چیز به یک عدد، چندین بعد را همزمان ترسیم می کند. نمودار زیر هر دو نوع رله را در بهره وری انرژی آماده به کار، سادگی مدار کنترل، قابلیت اطمینان حفظ حالت، سرعت سوئیچینگ و پیچیدگی مکانیکی مقایسه می کند. رله چفت کننده در راندمان آماده به کار و حفظ حالت بسیار بیشتر گسترش می یابد، در حالی که رله استاندارد به سادگی مدار کنترل را گسترش می دهد، زیرا نیازی به تنظیم و تنظیم مجدد منطق درایو جداگانه ندارد. این مبادله دقیقاً به همین دلیل است که انتخاب بین این دو اغلب به این بستگی دارد که آیا راندمان انرژی یا سادگی درایور برای یک طراحی خاص اهمیت بیشتری دارد.

نمودار تایید می کند که الف رله چفت کننده هر زمان که قدرت در حالت آماده به کار و حفظ حالت بیشترین اهمیت را دارند، انتخاب قوی‌تری است، در حالی که یک رله استاندارد برای راندن از مدار کنترل پایه ساده‌تر است. هیچ یک از گزینه ها به طور جهانی بهتر نیست. این تصمیم بستگی به این دارد که آیا برنامه به کارایی انرژی اولویت می دهد یا حداقل پیچیدگی درایور، و بسیاری از طراحی های سیستم در نهایت از هر دو نوع رله برای زیرسیستم های مختلف در یک محصول استفاده می کنند.

راهنمای عملی برای تعیین رله گیر مغناطیسی

مشخص کردن الف رله چفت مغناطیسی به درستی با تأیید اینکه برنامه واقعاً از حفظ حالت بدون برق مداوم بهره می برد شروع می شود. جدول زیر سناریوهای عملی را خلاصه می‌کند که در آن طراحی چفت‌کننده معمولاً مناسب است، در کنار مواردی که به‌جای آن توسط یک رله استاندارد ارائه می‌شود.

مرجع انتخاب مبتنی بر سناریو

قبل از نهایی کردن یک رله چفت کننده در یک طرح، چند بررسی اضافی به تایید مناسب بودن طولانی مدت کمک می کند:

1. اطمینان حاصل کنید که مدار درایو می‌تواند ویژگی‌های پالس تنظیم و تنظیم مجدد را به طور قابل اعتماد ارائه دهد.
2. بررسی کنید که آیا برنامه به عملیات چفت کردن تک سیم پیچ یا دو سیم پیچ نیاز دارد.
3. رفتار حفظ حالت را تحت شرایط ارتعاش یا شوک مورد انتظار بررسی کنید.
4. رتبه بندی تماس را در برابر جریان بار واقعی مدار سوئیچ بررسی کنید.
5. اگر سیستم کنترل نیاز به تایید وضعیت رله فعلی پس از قطع برق دارد، برای روش سنجش موقعیت برنامه ریزی کنید.

دقت ساخت در پشت عملکرد قابل اعتماد چفت

منحنی پایداری مدت پالس که قبلاً مورد بحث قرار گرفت، به ساخت ثابت آهنربای دائمی، آرمیچر و مجموعه سیم پیچ در داخل یک دستگاه بستگی دارد. رله گیر مغناطیسی . تغییر در قدرت آهنربا یا هم ترازی آرمیچر می تواند حداقل انرژی پالس مورد نیاز برای تغییر حالت قابل اعتماد را تغییر دهد، به همین دلیل است که کنترل فرآیند فشرده برای طرح های چفت کننده بیشتر از رله های استاندارد ساده تر اهمیت دارد. مونتاژ خودکار و آزمایش مغناطیسی در حین فرآیند به حفظ عملکرد رله گیر مغناطیسی در محدوده‌های تلرانس محدود در سرتاسر دسته‌های تولیدی کمک می‌کند و از رفتار بلندمدت قابل پیش‌بینی نشان‌داده‌شده در داده‌های عمر سوئیچینگ بالا پشتیبانی می‌کند.

مراحل تأیید فرآیند مانند آزمایش شار مغناطیسی، نمونه‌برداری با پاسخ پالس، و بررسی چرخه مکانیکی روش‌های استانداردی هستند که از داده‌های قابلیت اطمینان ارجاع‌شده در این مقاله پشتیبانی می‌کنند. برای مهندسانی که یک رله چفت کننده را در مقیاس تهیه می کنند، تأیید این پست های بازرسی کیفیت با یک تامین کننده اغلب به اندازه بررسی مشخصات برگه داده منتشر شده ارزشمند است.

درباره شرکت الکترونیک Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. یک شرکت تابعه از Ningbo Yinzhou Chengyuan Electronic Device Factory است. تقریباً به طور عمیق در تولید رله مشغول بوده است 30 سال ، این شرکت به عنوان یک تولید کننده حرفه ای با ادغام تحقیق و توسعه، تولید و فروش فعالیت می کند رله چفت کننده و اجزای سوئیچینگ مرتبط اصل اصلی آن، "صداقت به عنوان پایه و کیفیت به عنوان روح" توسط کار گروهی کارآمد با هدف ایجاد شهرت برای محصولات قابل اعتماد در بازارهای داخلی و بین المللی پشتیبانی می شود.

این کارخانه تجهیزات تولید خودکار را معرفی کرده است، مواد با کیفیت بالا را انتخاب می‌کند و کنترل‌های دقیق فرآیند را در کل زنجیره تولید اعمال می‌کند تا از پایداری و دوام واحدهای نهایی پشتیبانی کند. بر اساس بازار داخلی، این شرکت به طور فعال طرح بین المللی خود را گسترش می دهد و تمرکز آن بر کیفیت و خدمات صادقانه به آن کمک کرده است تا بین مشتریان داخلی و خارجی شناخته شود. Ningbo Chengyuan Chuangke Electronics Co., Ltd. با هدایت نوآوری های تکنولوژیکی مستمر، برای تقویت ارتقای صنعتی تلاش می کند و هدف آن این است که شریک قابل اعتمادی برای سازمان هایی باشد که راه حل های رله مغناطیسی را تامین می کنند.

سوالات متداول

Q1: چگونه یک رله چفت کننده موقعیت خود را بدون برق مداوم حفظ می کند؟

A1: از یک آهنربای دائمی یا چفت مکانیکی برای نگه داشتن آرمیچر در جای خود پس از یک پالس کوتاه سیم پیچ استفاده می کند، بنابراین برای حفظ حالت تماس نیازی به جریان مداوم نیست.

Q2: مزیت اصلی رله لچ مغناطیسی در سیستم های باتری دار چیست؟

A2: از آنجایی که سیم پیچ فقط در طول پالس سوئیچینگ کوتاه جریان می گیرد، مصرف برق در حالت آماده به کار در مقایسه با رله ای که برای حفظ موقعیت خود باید روشن بماند، به طور چشمگیری کاهش می یابد.

Q3: آیا رله گیر مغناطیسی به مدار درایو پیچیده تری نیاز دارد؟

A3: بله، به طور کلی به جای یک سیگنال سیم پیچ پیوسته ساده، به منطق پالس تنظیم و تنظیم مجدد نیاز دارد، که در ازای صرفه جویی در انرژی، مقداری پیچیدگی مدار را اضافه می کند.

Q4: چگونه یک سیستم می تواند وضعیت فعلی یک رله چفت کننده را پس از قطع برق تایید کند؟

A4: بسیاری از طرح‌ها یک روش سنجش موقعیت مانند یک تماس کمکی یا سیگنال بازخورد اضافه می‌کنند، بنابراین سیستم کنترل می‌تواند وضعیت رله را پس از بازیابی برق تأیید کند.

Q5: چه عواملی بیشتر بر قابلیت اطمینان رله چفت کننده تأثیر می گذارد؟

A5: قدرت آهنربای دائمی ثابت، تراز دقیق آرمیچر و سیم پیچ کنترل شده عوامل کلیدی هستند که تعیین می کنند سوئیچ های رله چفت مغناطیسی در طول عمر نامی خود چقدر قابل اعتماد است.
