I. مزایا
1. سازگاری با بار زیاد: قابلیت سوئیچینگ تماس با جریان بالا 16 آمپری امکان هدایت مستقیم بارهای با توان متوسط تا بالا را بدون نیاز به مدارهای تقویتی اضافی فراهم می کند.
2. سازگاری قوی با محیط: مقاومت ولتاژ بالا نوسانات ولتاژ را در محیط های پیچیده شبکه برق کنترل می کند و خطر خرابی را کاهش می دهد.
3. تطبیق پذیری بالا: محدوده وسیع ولتاژ سیم پیچ و بسته بندی استاندارد PCB سازگاری با طرح های مختلف تجهیزات صنعتی را تضمین می کند و قابلیت استفاده مجدد محصول را افزایش می دهد.

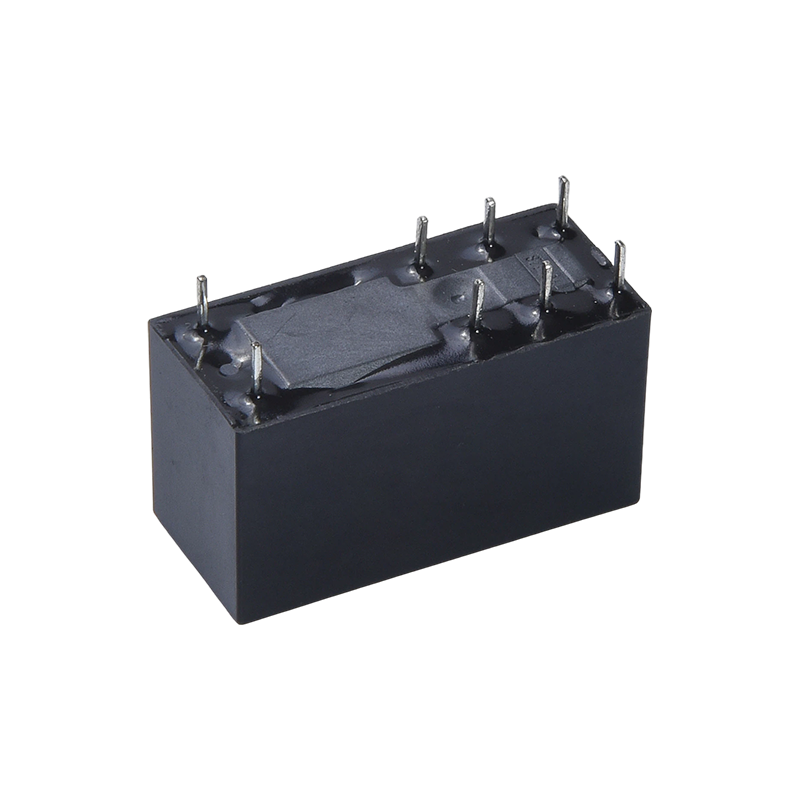

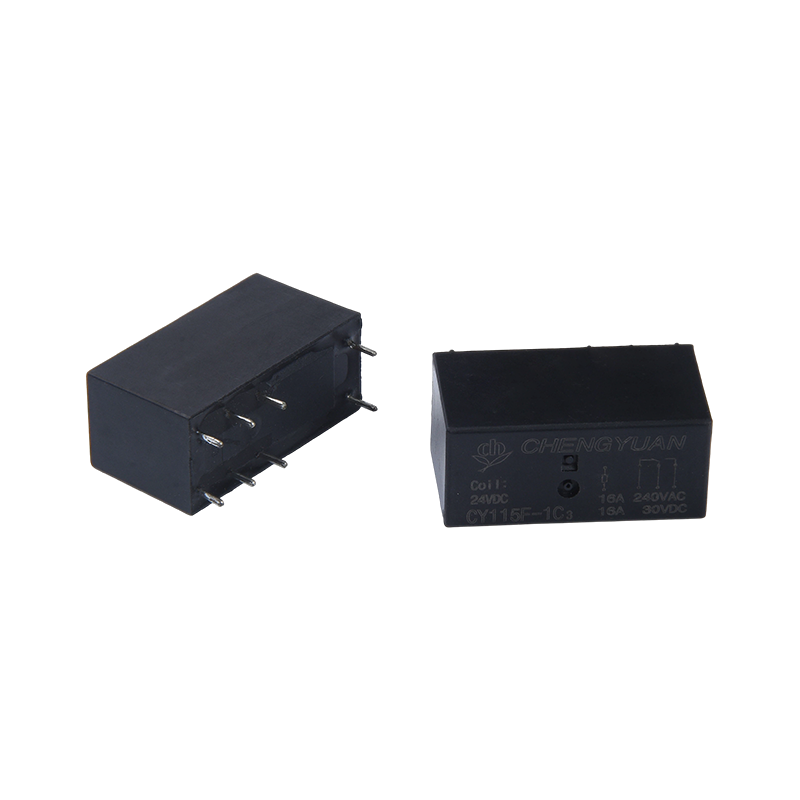

II. ساختار محصول و ویژگی های نصب
1. مشخصات بسته بندی: از یک بسته PCB 8 پین با طرح پین مناسب استفاده می کند که جوشکاری خودکار و مونتاژ انبوه را تسهیل می کند.
2. طراحی فشرده: اندازه فشرده نیازهای نصب تجهیزات داخلی متراکم را برآورده می کند، فضای برد برد PCB را ذخیره می کند و به کوچک سازی محصول کمک می کند.
3. نوع ساختار: ساختار SPDT (Single-Pole Double-Throw) منطق سوئیچینگ روشنی را فراهم می کند و با نیازهای مختلف سوئیچینگ مدار سازگار می شود.
III. سناریوهای کاربردی قابل اجرا
1. کنترل صنعتی: مناسب برای کنترل موتور، هدایت کنتاکتور و سوئیچینگ مدار در تجهیزات اتوماسیون صنعتی.
2. لوازم خانگی: مناسب برای کنترل برق و تعویض بار در لوازم خانگی پرقدرت مانند تهویه مطبوع، ماشین لباسشویی و یخچال.
3. تجهیزات امنیتی و برق: قابل استفاده برای کنترل سوئیچ در سیستم های نظارت امنیتی، منابع تغذیه UPS، و تبدیل مدار اینورتر.
4. الکترونیک خودرو: می تواند برای کنترل بار لوازم الکتریکی کمکی در خودروها استفاده شود (نیاز به مطابقت با مشخصات ولتاژ مربوطه دارد).
اطلاعات تماس
| تایپ کنید | CY115F |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 6VDC) |
| بار نامی (بار مقاومتی) | 16A 250VAC |
| حداکثر تغییر جریان | 16A |
| حداکثر ولتاژ سوئیچینگ | 277 VAC |
| حداکثر تغییر قدرت | 4432VA |
| حداقل تغییر بار | 6V 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1000 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 5000 VAC، 50/60 هرتز به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 13.5 گرم |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating فاور | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 80.00 | 62.5 | تقریباً 0.4 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ سوم، بیش از 10 دقیقه حداکثر ولتاژ مجاز روی سیم پیچ را اعمال نکنید.

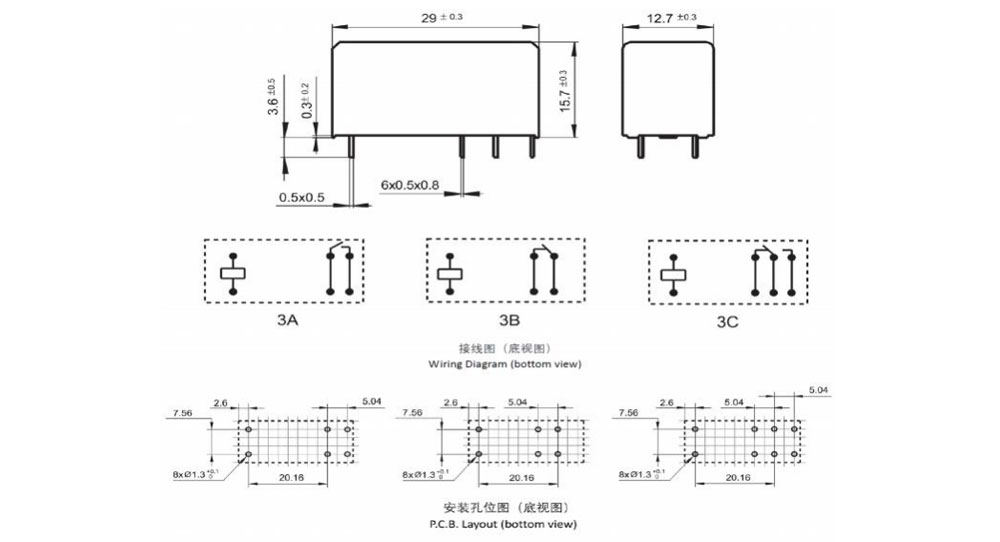

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

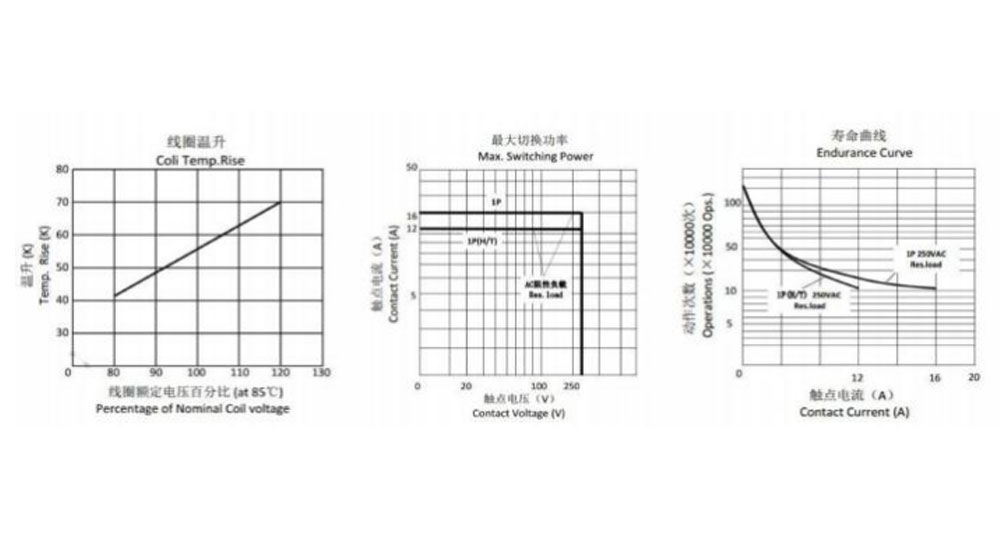

منحنی های مشخصه
اطلاعات سفارش
CY115F - 1 - C - 12VDC - B - D - T - XX
۱.
1: نوع: CY115F
2: تعداد قطبها: 1-1 قطب
3: تنظیم تماس: A-Form A ; B-فرم B ؛ C-فرم C
4: ولتاژ اسمی: 5،6،9،12،18،24،48VDC
5: رنگ محفظه: B-مشکی
6: کویل Pwor: D-0.4W
7: ساخت و ساز محافظتی: ضد S-Flux،
SH- نوع مهر و موم شده قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله‌های ضد شار را نمی‌توان در محیطی با آلاینده‌هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
بعد از اینکه رله‌های ضد شار روی PCB مونتاژ شدند، تمیز کردن آب یا پردازش سطح پیشنهاد نمی‌شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کنند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت درست برای انتخاب باشند
محصول مناسب برای کاربرد خودشان. برای رله‌های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً قبل از استفاده، سوراخ تهویه داخل جعبه را باز کنید. اگر سؤالی وجود دارد، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند از کدام محصول باید استفاده شود.
