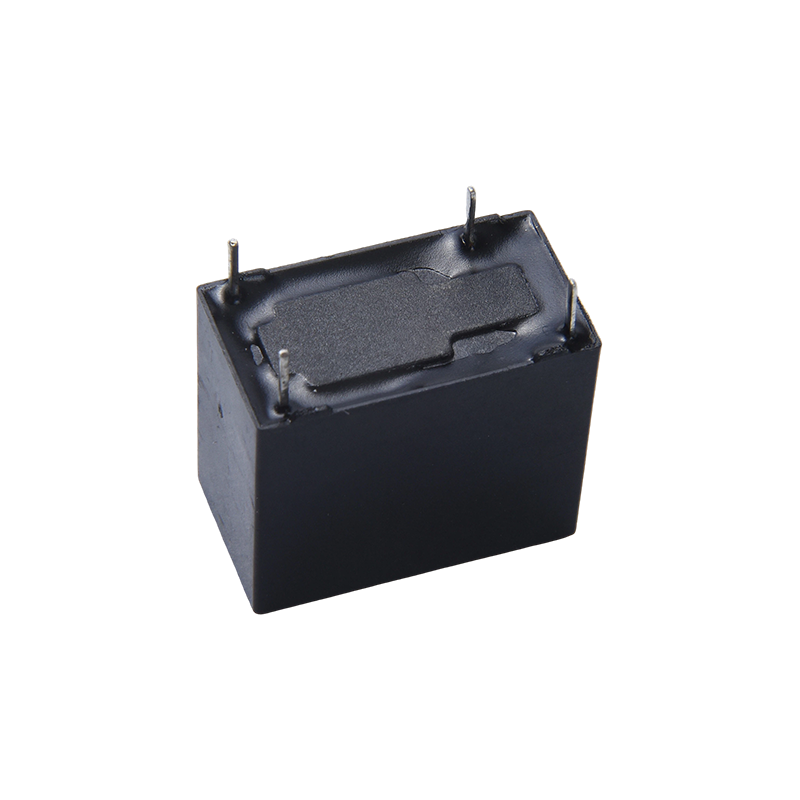

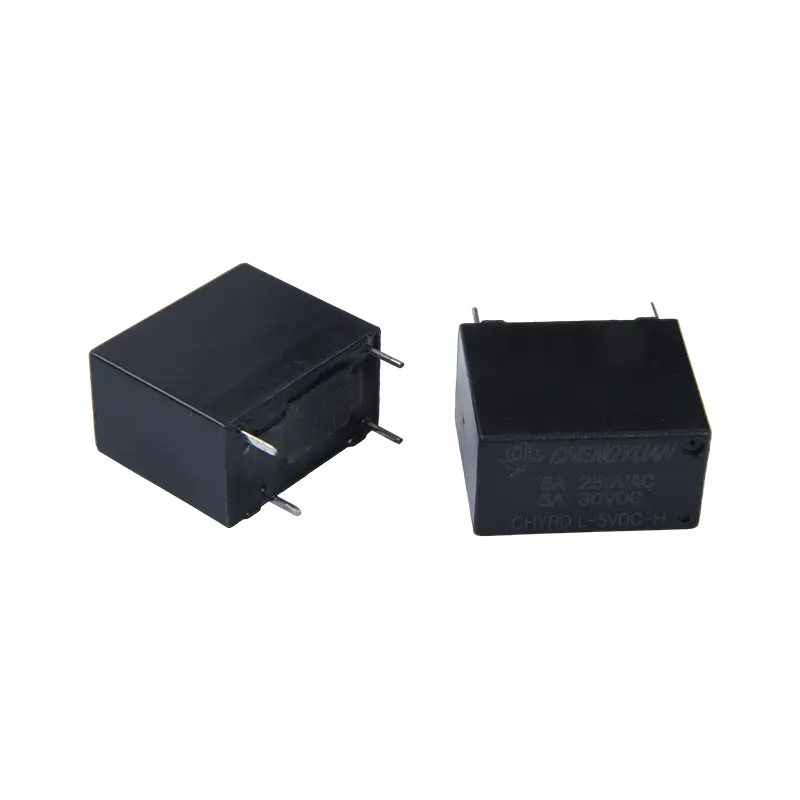

مزایای محصول:
مشخصات بار چندگانه: گزینه های مختلف جریان تماس (5A/10A/16A/20A) را ارائه می دهد که امکان انتخاب انعطاف پذیر مناسب ترین ظرفیت بار را بر اساس سناریوهای کاربردی خاص فراهم می کند.
سازگاری با نصب با چگالی بالا: طراحی ساختاری فشرده که به طور خاص برای محیط‌های نصب با چگالی بالا بهینه شده است، به بهبود استفاده از فضای برد مدار کمک می‌کند.
تطبیق پذیری قوی: به عنوان یک رله همه منظوره، به طور گسترده در مدارهای مختلف کنترل صنعتی و لوازم خانگی قابل استفاده است.
سوئیچینگ تماس پایدار: مدارها را با اطمینان روشن و خاموش می کند و از پایداری عملکرد تجهیزات اطمینان می دهد.
از کاربردهای اصلی آن می توان به تنظیم خودکار، حفاظت ایمنی و سوئیچینگ مدار اشاره کرد.
در زمینه لوازم خانگی، رله 32F به طور گسترده در دستگاه های تهویه مطبوع، پلوپز، یخچال و دستگاه های ضدعفونی کننده برای دستیابی به کنترل قدرت و حفاظت از اضافه بار استفاده می شود.
همچنین معمولاً در تجهیزات اداری و تجهیزات صوتی و تصویری برای سوئیچینگ سیگنال و کنترل تنظیم ولتاژ استفاده می شود.
کنترل صنعتی، سیستم‌های امنیتی و الکترونیک خودرو (مانند تهویه مطبوع خودرو و مدیریت برق) یکی دیگر از حوزه‌های کاربردی مهم است که الزامات مقاومت در برابر ولتاژ بالا و قابلیت اطمینان طولانی مدت را برآورده می‌کند.
اطلاعات تماس
| تایپ کنید | CHYRD |
| مواد تماس | آلیاژ نقره: AgSnO2In2O3، AgSnO2، AgNi |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 6VDC) |
| بار نامی (بار مقاومتی) | 5A/10A 250VAC،10A 125VAC/30VDC،16A 250VAC |
| حداکثر تغییر جریان | 20A |
| حداکثر ولتاژ سوئیچینگ | 250VAC/30VDC |
| حداکثر تغییر قدرت | 2500VA/300W |
| حداقل تغییر بار | 6 ولت 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 10 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1000 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و تماس: 4000 VAC، 50/60 هرتز برای 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ℃ ~ 85 ℃ (بدون تراکم) |
| وزن | تقریباً 4.6 گرم |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 150 | 20 | تقریباً 0.45 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | تقریباً 0.2 وات |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

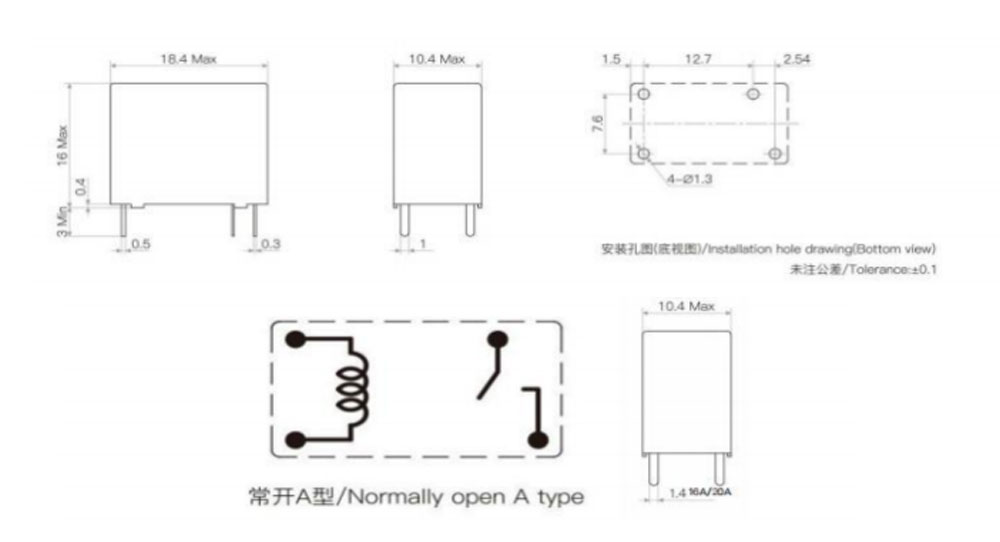

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

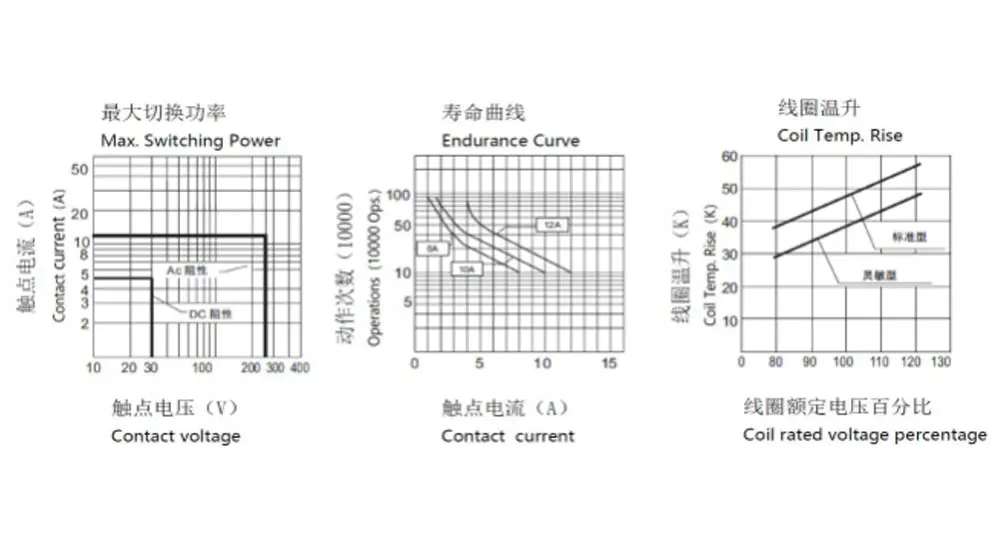

منحنی های مشخصه
اطلاعات سفارش
CHYRD - 1 - A - 12VDC - B - D - T - XX
۱.
1: نوع: CHYRD
2: تعداد قطبها: 1-1 قطب
3: تنظیم تماس: A-From A
4: ولتاژ اسمی: 3،5،6،9، 12، 18،24VDC
5: رنگ محفظه: B-مشکی
6: کویل Pwor: D-0.45W L-0.2W
7: ساختار محافظ: ضد S-Flux،
SH- نوع مهر و موم شده قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
