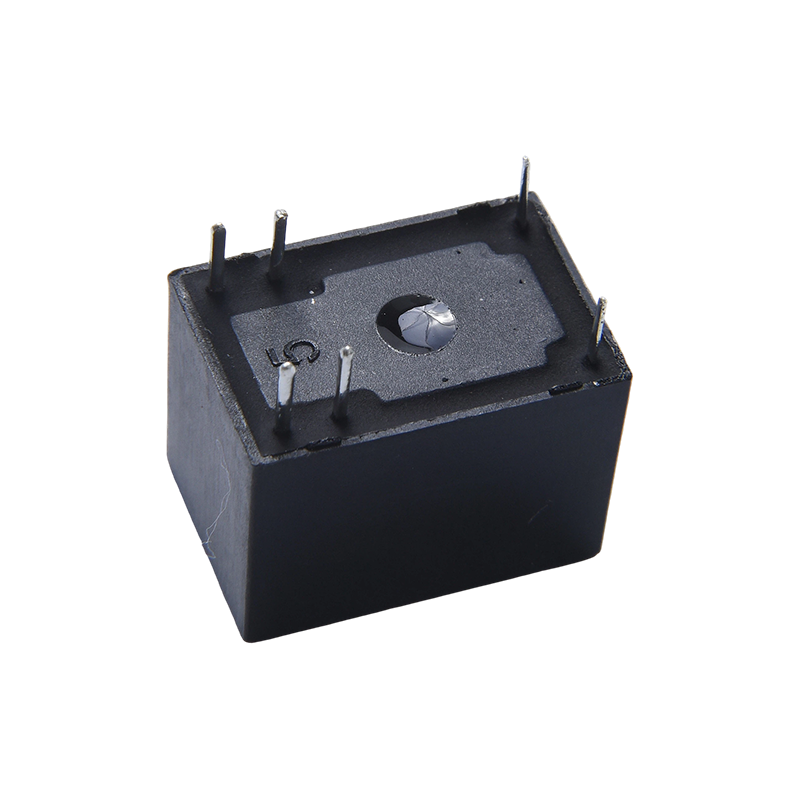

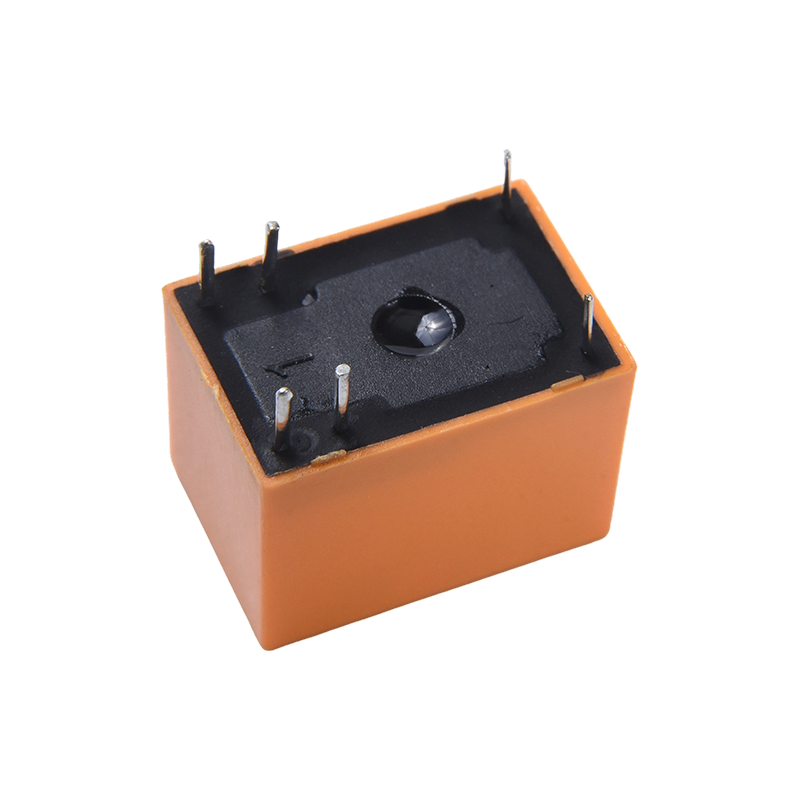

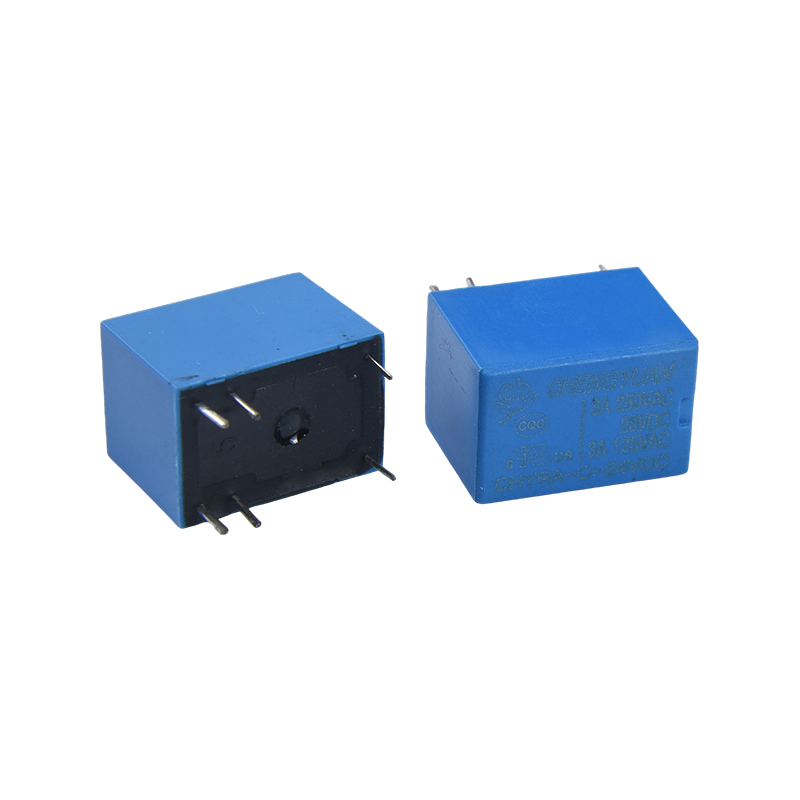

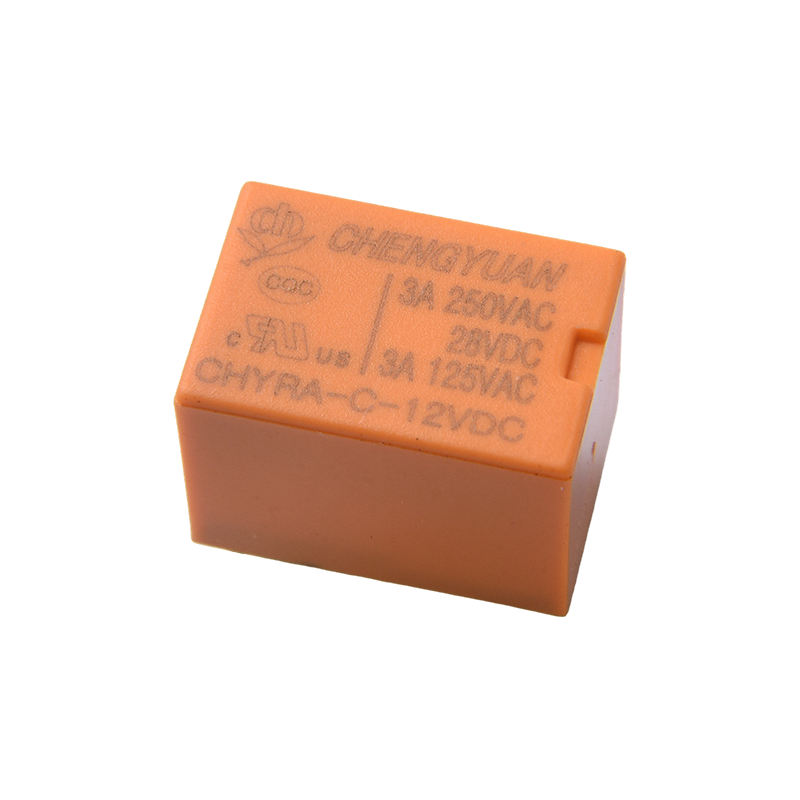

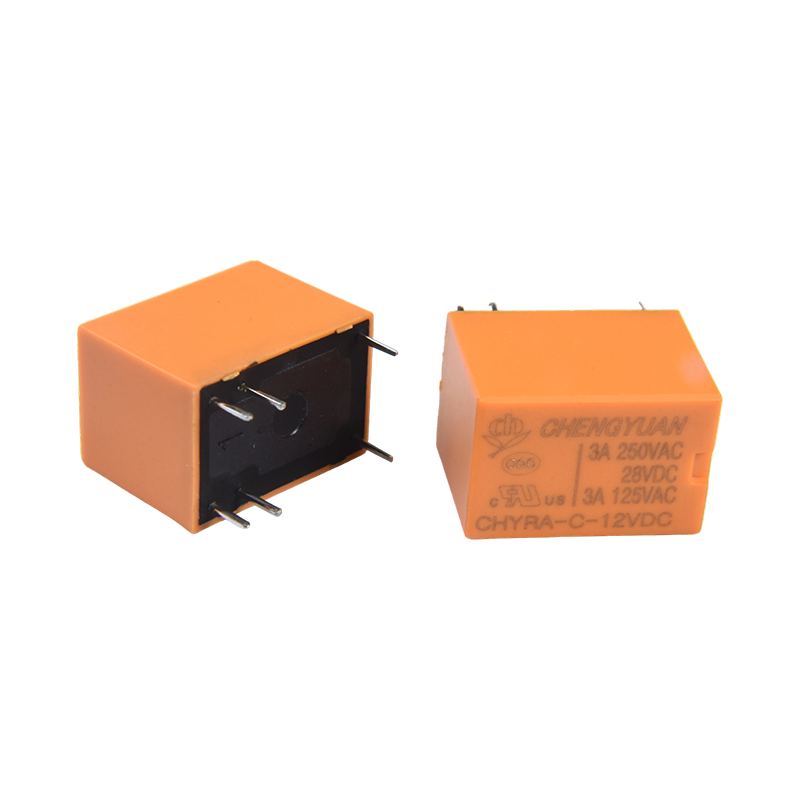

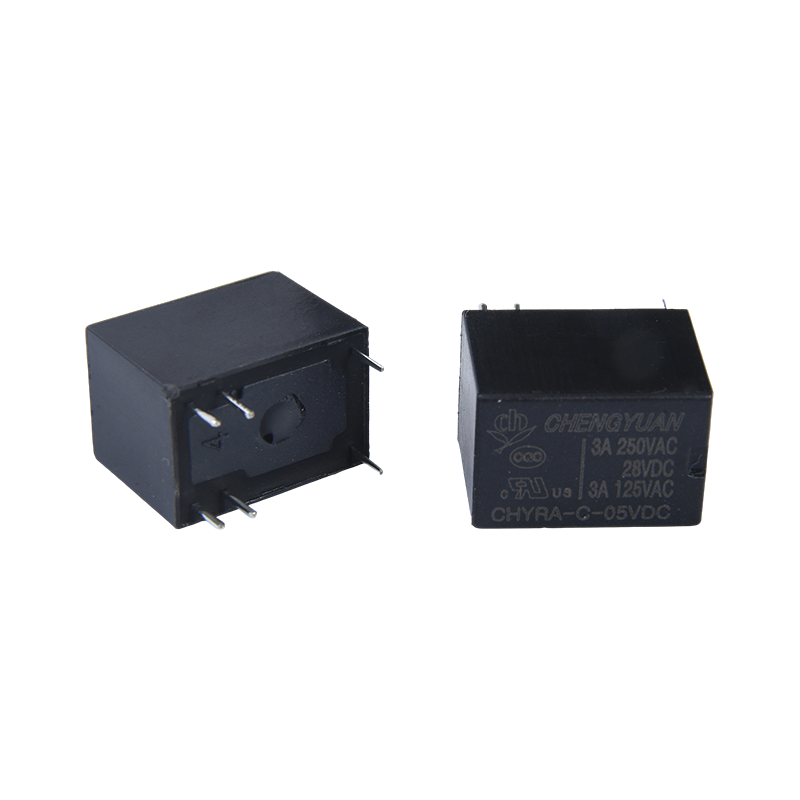

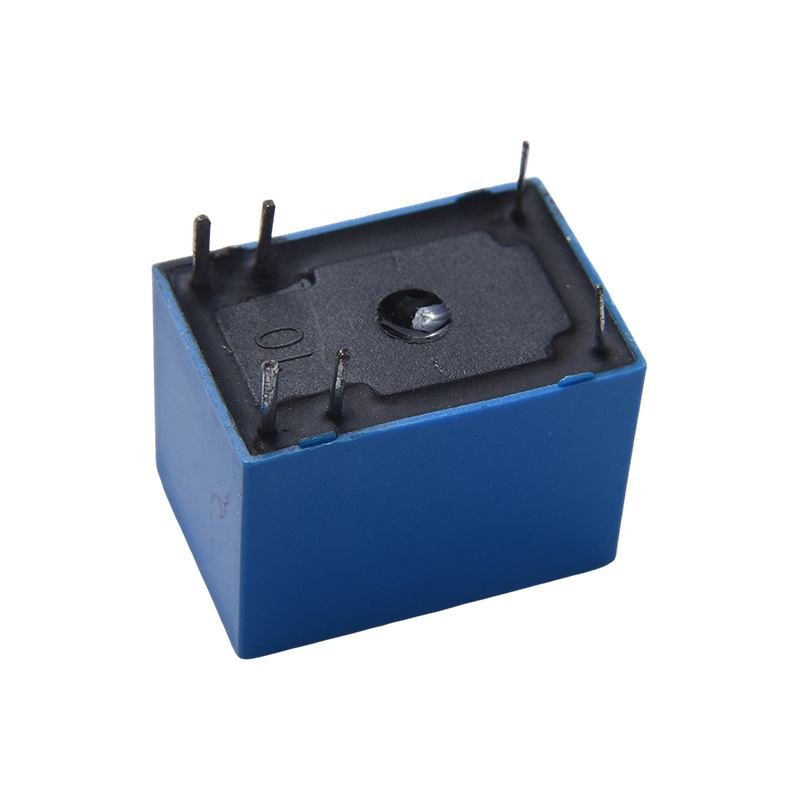

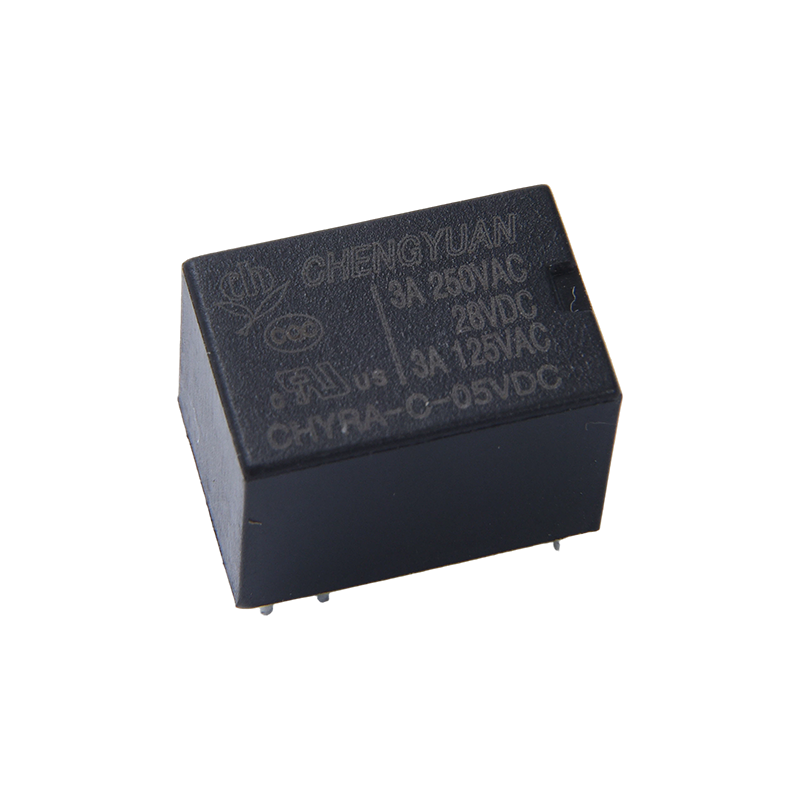

ویژگی های محصول:
ظرفیت سوئیچینگ کنتاکت بالا: علاوه بر بار استاندارد 3A، کنتاکت‌ها از سوئیچینگ تا 16 آمپر پشتیبانی می‌کنند، که می‌تواند تقاضای جریان بالا را در مدارها مدیریت کند.
مصرف برق بسیار کم: مصرف برق سیم پیچ تنها 0.2 وات است که مصرف انرژی سیستم را به میزان قابل توجهی کاهش می دهد و آن را برای دستگاه های با باتری یا کم مصرف مناسب می کند.
استحکام دی الکتریک بالا: استحکام دی الکتریک بالا ایزولاسیون الکتریکی قابل اعتماد بین مدارهای ورودی و خروجی را تضمین می کند و از مدارهای کنترل پایین دست محافظت می کند.
طراحی جمع و جور: ساختار مینیاتوری استفاده از فضا را بهینه می کند، مناسب برای نصب با چگالی بالا بر روی PCB.
استانداردهای صدور گواهینامه گسترده: گواهی شده توسط CQC و UL، مطابق با استانداردهای ایمنی بین المللی، تضمین کیفیت و انطباق محصول.
ولتاژ سیم پیچ انعطاف پذیر: طیف گسترده ای از ولتاژهای سیم پیچ از 3VDC تا 48VDC را ارائه می دهد که به راحتی با ولتاژهای مدار کنترل مختلف سازگار است.
کاربردهای معمولی:
اتوماسیون صنعتی: برای کنترل موتورها، شیرهای برقی و ابزارهای مختلف اتوماسیون، برای دستیابی به جداسازی سیگنال و سوئیچینگ مدار استفاده می شود.
خانه هوشمند: در کنترل روشنایی، کنترل موتور پرده و سایر سناریوها به عنوان یک جزء اصلی برای کنترل کم مصرف استفاده می شود.
سیستم های امنیتی: در واحدهای کنترل دسترسی و کنترل قفل مغناطیسی برای تشخیص وضعیت قفل درب و کنترل سوئیچینگ استفاده می شود.
تجهیزات ارتباطی: مناسب برای سوئیچ ها و سایر امکانات ارتباطی، مسئول مسیریابی سیگنال، حفاظت و جداسازی.
حفاظت مدار: جریان های بالا یا ولتاژ بالا را در مدارهای کنترل جدا می کند تا از تداخل و آسیب به قطعات حساس جلوگیری کند.
| تایپ کنید | CHYRA |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 3A/12V0AC |
| حداکثر تغییر جریان | 3A |
| حداکثر ولتاژ سوئیچینگ | 125 VAC |
| حداکثر تغییر قدرت | 360 VA |
| حداقل تغییر بار | 6V 1A |
خصوصیات
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 10 میلی‌ثانیه |
| زمان انتشار | حداکثر 4 میلی‌ثانیه |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 500 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و تماس: 750 VAC، 50/60 هرتز به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 3.7 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 120 | 25 | تقریباً 0.36 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ اسمی |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | تقریباً 0.2 وات |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

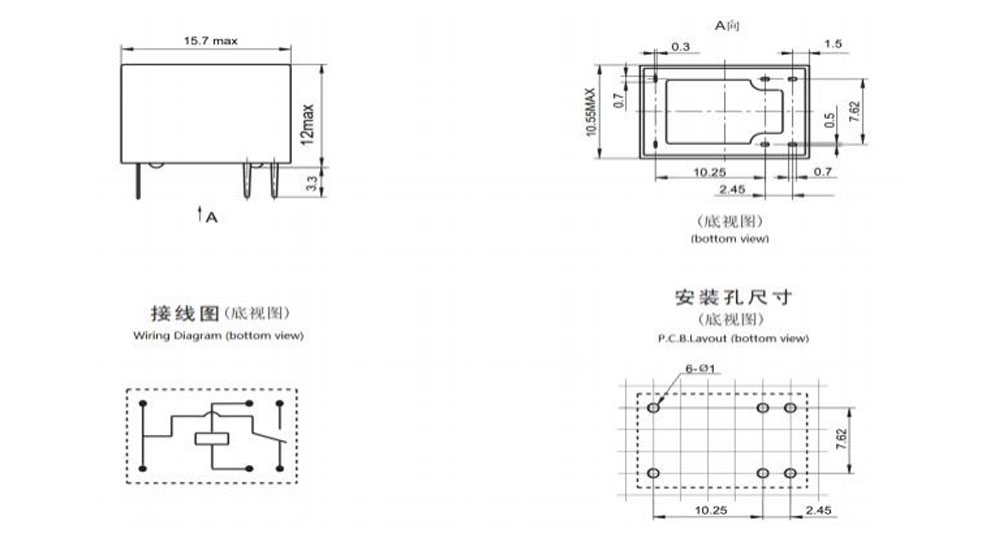

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

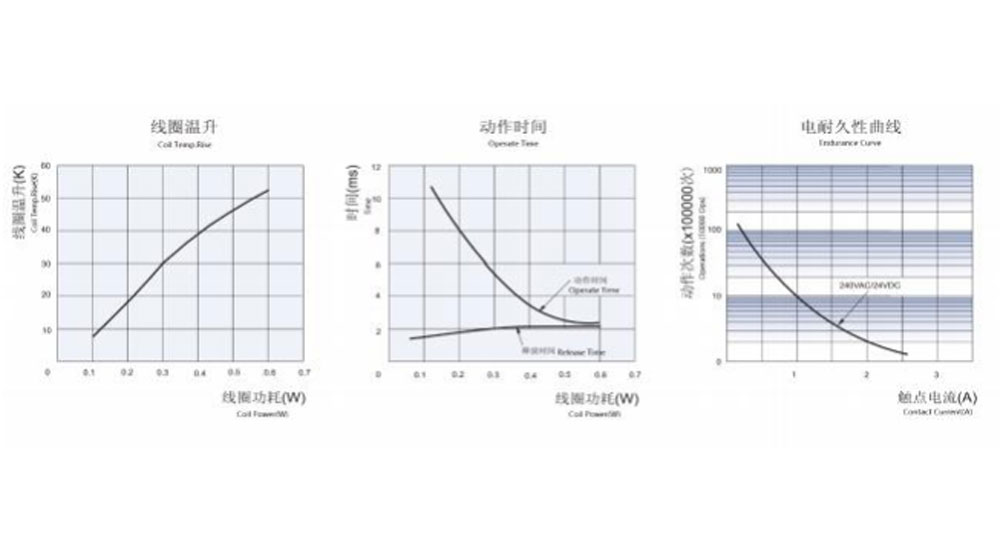

منحنی های مشخصه
اطلاعات سفارش
CHYRA - C - 12VDC - H - D - T - XX
۱.
1: نوع: CHYRA
2: تنظیم تماس: C Fom C ؛ H از A ؛ B از B
3: ولتاژ اسمی: 3،5،6،9،12،24VDC
4: رنگ محفظه: H-مشکی؛ L-آبی، Y -زرد
5: کویل Pwor: D-0.36W L-0.2W
6: ساخت و ساز محافظتی: ضد S-Flux،
نوع SH-Sealed قابل شستشو
7: پارامتر ویژه: نوع نیل-استاندارد
نامه یا شماره-شرایط ویژه
رله‌های ضد شار را نمی‌توان در محیطی با آلاینده‌هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
بعد از اینکه رله‌های ضد شار روی PCB مونتاژ شدند، تمیز کردن آب یا پردازش سطح پیشنهاد نمی‌شود.
پسوند ویژه سفارشی پس از ارزیابی توسط CHENGYUAN در دسترس است.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کنند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت درست برای انتخاب باشند
محصول مناسب برای کاربرد خودشان. برای رله‌های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً قبل از استفاده، سوراخ تهویه داخل جعبه را باز کنید. اگر سؤالی وجود دارد، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند از کدام محصول باید استفاده شود.
