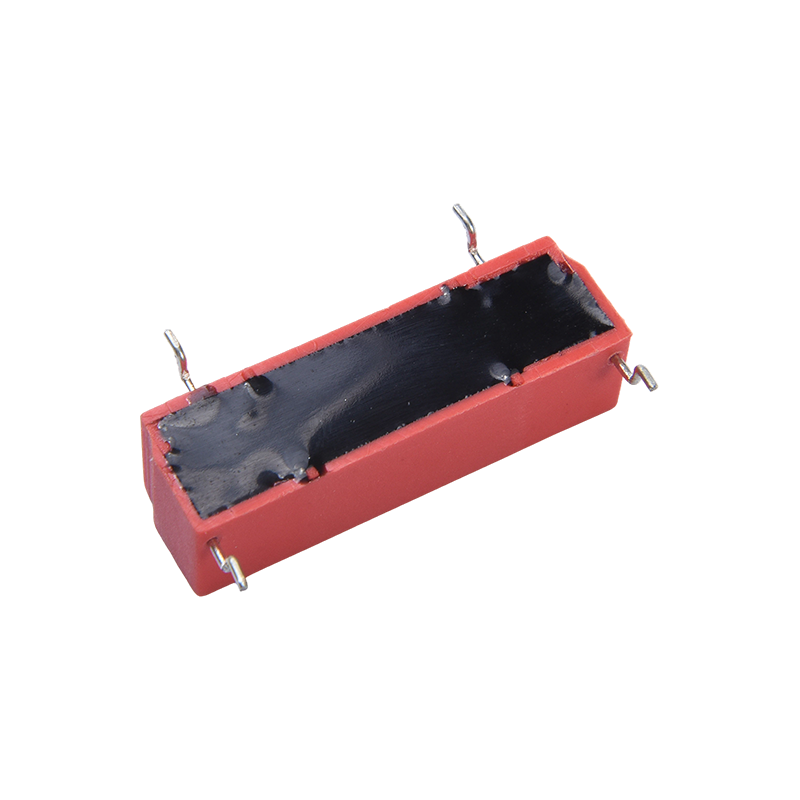

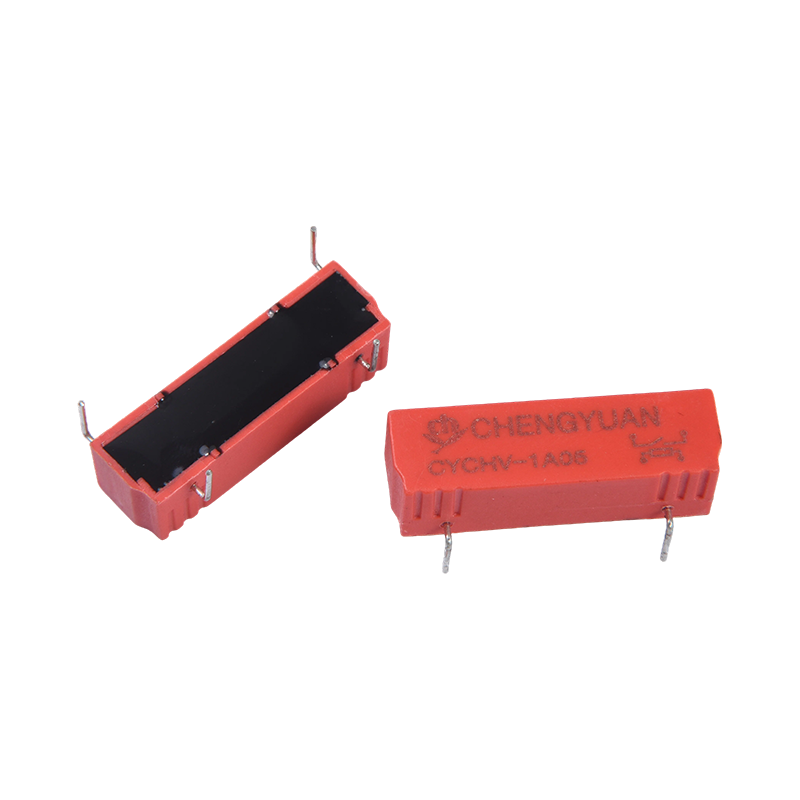

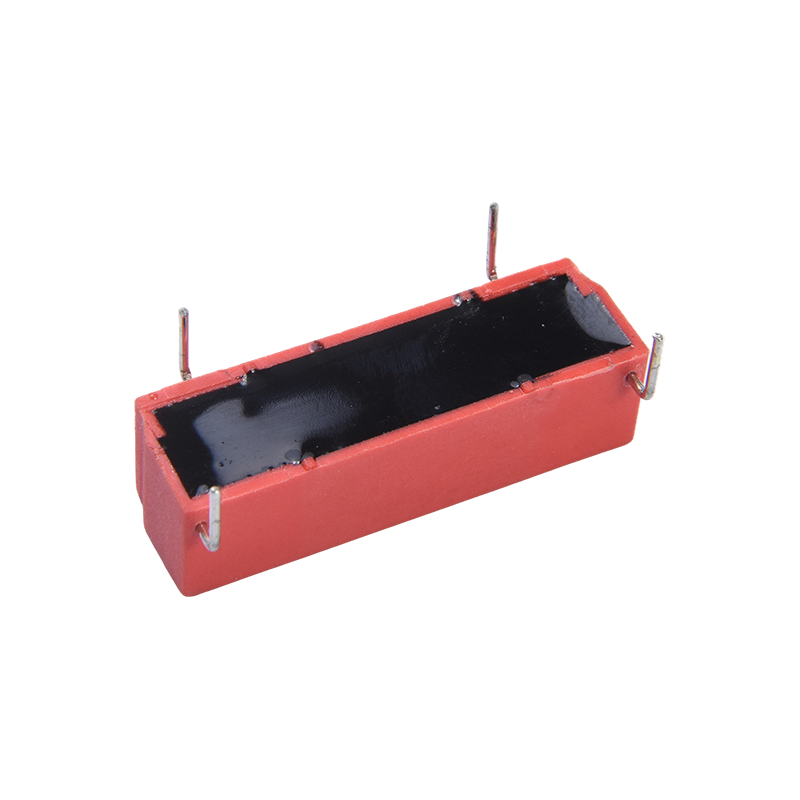

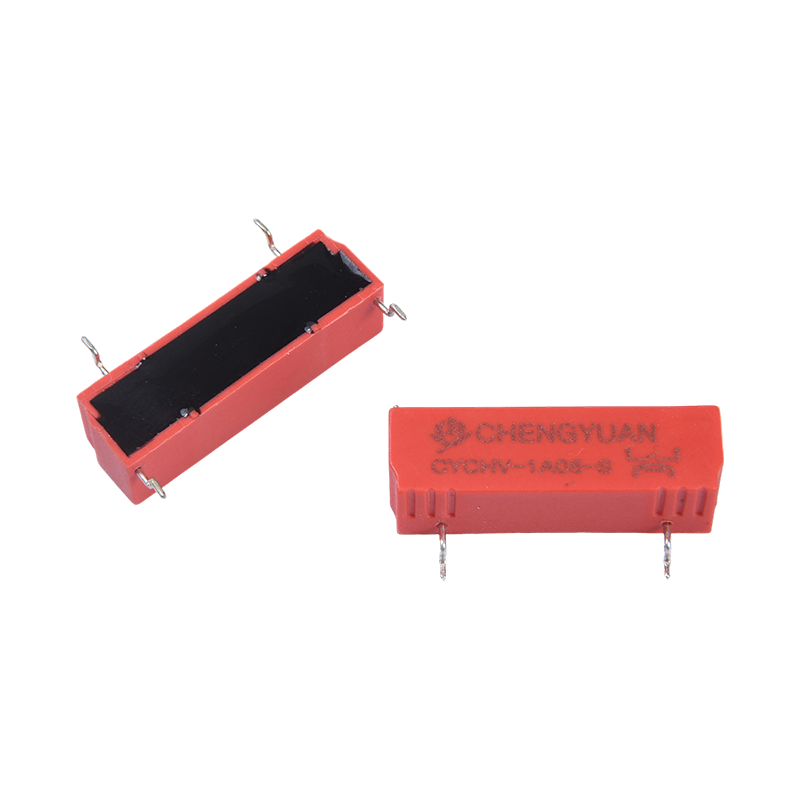

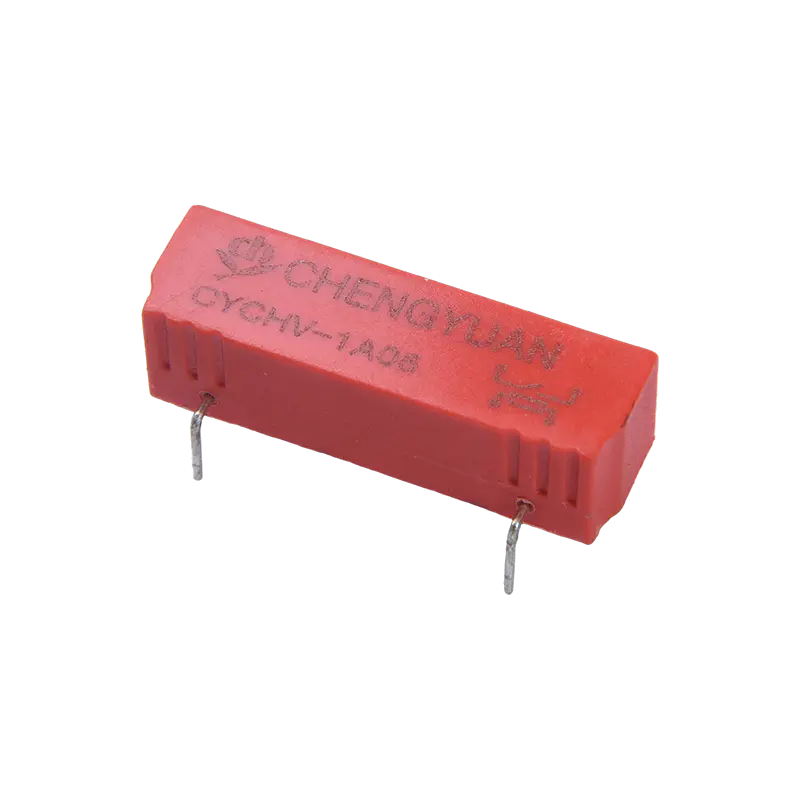

I. ساختار محصول و ویژگی های نصب
1. ساختار هسته: از ساختار سوئیچ نی مغناطیسی لوله شیشه‌ای مهر و موم شده استفاده می‌کند که از میدان مغناطیسی برای کنترل عملکرد سوئیچ نی استفاده می‌کند و به جداسازی مؤثر مدارهای ولتاژ بالا و پایین دست می‌یابد.
2. طراحی کوچک: اندازه جمع و جور، مناسب برای نصب PCB، صرفه جویی در فضای نصب داخلی و تسهیل طرح بندی با چگالی بالا.
3. پایداری عملکرد: دارای حساسیت بالا، عمر مکانیکی طولانی، و مقاومت قوی در برابر تداخل محیطی، تضمین عملکرد پایدار در شرایط کاری پیچیده.
II. توابع اصلی و سناریوهای کاربردی
1. توابع اصلی: جداسازی، سوئیچینگ و کنترل مدارهای ولتاژ بالا را فراهم می کند، در حالی که تشخیص سیگنال، کنترل مصرف برق کم و عملکردهای سوئیچینگ با قابلیت اطمینان بالا را ارائه می دهد، مناسب برای کاربردهای ضد انفجار/مقاوم در برابر رطوبت.
2. میدان انرژی جدید: قابل استفاده برای تشخیص عایق و سیستم های مدیریت جریان در وسایل نقلیه الکتریکی، شمع های شارژ، اینورترها، تجهیزات ذخیره انرژی و غیره.
3. زمینه تست و ابزار دقیق: در کاربردهای جداسازی ولتاژ بالا برای ابزارها، منابع تغذیه با ولتاژ بالا و سایر زمینه های آزمایش استفاده می شود.
4. سایر سناریوهای ولتاژ بالا: مناسب برای تجهیزات تست اتوماتیک (ATE)، دستگاه های پزشکی، فتوولتائیک، ایستگاه های پایه، و سایر برنامه هایی که نیاز به جداسازی ولتاژ بالا و سوئیچینگ قابل اعتماد دارند. IV. استفاده از مزایای اصلی
1. مقاومت در برابر ولتاژ فوق العاده بالا: ویژگی های عایق عالی و عملکرد ولتاژ برتر بین کنتاکت ها و سیم پیچ ها عملکرد ایمن را در محیط های با ولتاژ بالا تضمین می کند.
2. کوچک سازی و سازگاری با ولتاژ بالا: به قابلیت های سوئیچینگ ولتاژ بالا در یک اندازه فشرده دست می یابد که نیازهای دوگانه کوچک سازی تجهیزات و کنترل ولتاژ بالا را برآورده می کند.
3. طیف وسیعی از کاربردها: چندین زمینه کاربردی ولتاژ بالا مانند انرژی جدید، ابزارآزمایی، تجهیزات پزشکی و ارتباطات را پوشش می دهد و تطبیق پذیری قوی را ارائه می دهد.
4. طول عمر طولانی و قابلیت اطمینان بالا: عمر مکانیکی طولانی، حساسیت بالا، و گواهینامه های معتبر هزینه های تعمیر و نگهداری تجهیزات و خطرات خرابی را کاهش می دهد.
| اطلاعات تماس |
| تایپ کنید | CYCHV |
| مواد تماس | آلیاژهای رودیم |
| تنظیم تماس | 1A |
| تماس با مقاومت | حداکثر ≤ 150 mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| حداکثر تغییر جریان | 1A |
| حداکثر ولتاژ سوئیچینگ | 1500VAC/1000VDC |
| حداکثر انتقال جریان | 2.5A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر ≤ 1.5 میلی‌ثانیه |
| زمان انتشار | ≤ 0.5 میلی‌ثانیه حداکثر |
| مقاومت عایق | حداقل 10000MΩ (در 100VDC،RH<45%) |
| قدرت دی الکتریک | بین مخاطبین باز: Standard3000VDC نوع فشار بالا3500VDC |
| بین سیم پیچ و تماس: 7000VDC |
| مقاومت در برابر لرزش | 10-55 هرتز، 20 گرم |
| مقاومت در برابر ضربه | 1/2 نیم موج سینوسی، 11 میلی ثانیه، 3 محوری، 30G |
| استقامت | استقامت مکانیکی (10800ops./h) | 100000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 105 ℃ |
| وزن | تقریبا 4.5 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 40 | 120 | 0.2 | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ سوم، بیش از 10 دقیقه حداکثر ولتاژ مجاز روی سیم پیچ را اعمال نکنید.

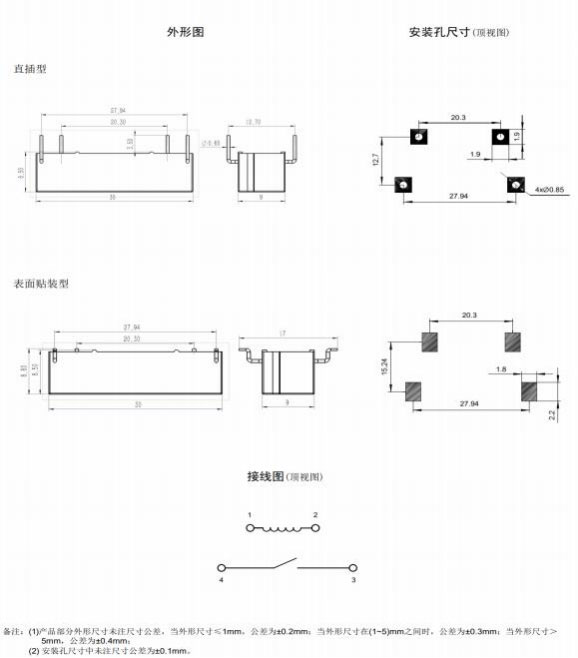

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)
اطلاعات سفارش
CYCHV - 1 A - 12VDC -S - XX
1 2 3 4 5 6
1: نوع: CYCHV
2: تعداد قطبها: 1-1 قطب
3: تنظیم تماس: A از A
4: ولتاژ اسمی: 5،12،24VDC
5： فرم نصب：(THT) ; S (SMT)
6: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کنند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت درست برای انتخاب باشند
محصول مناسب برای کاربرد خودشان. برای رله‌های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً قبل از استفاده، سوراخ تهویه داخل جعبه را باز کنید. اگر سؤالی وجود دارد، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند از کدام محصول باید استفاده شود.
