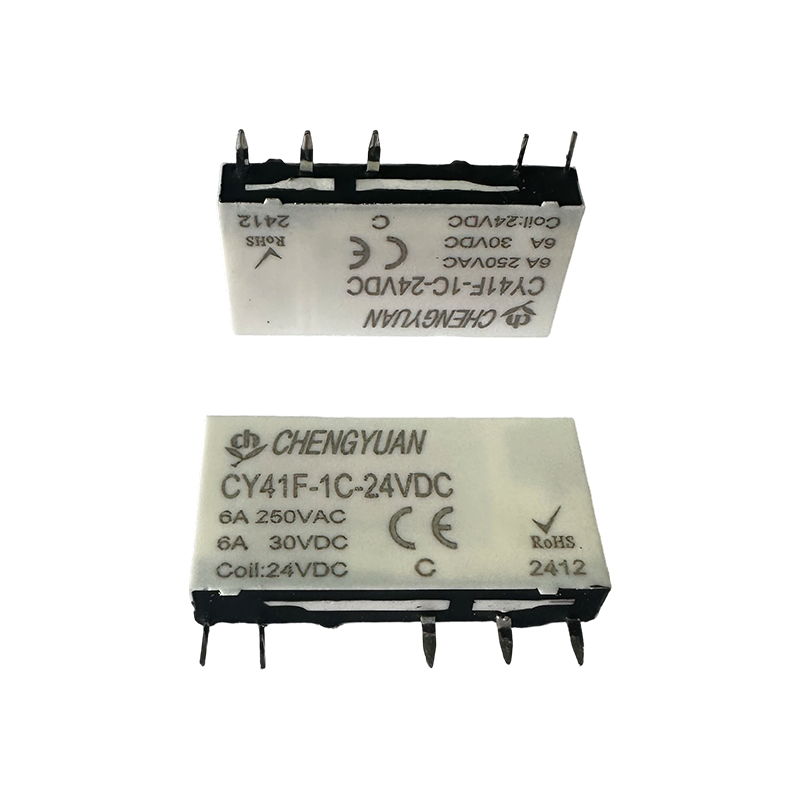

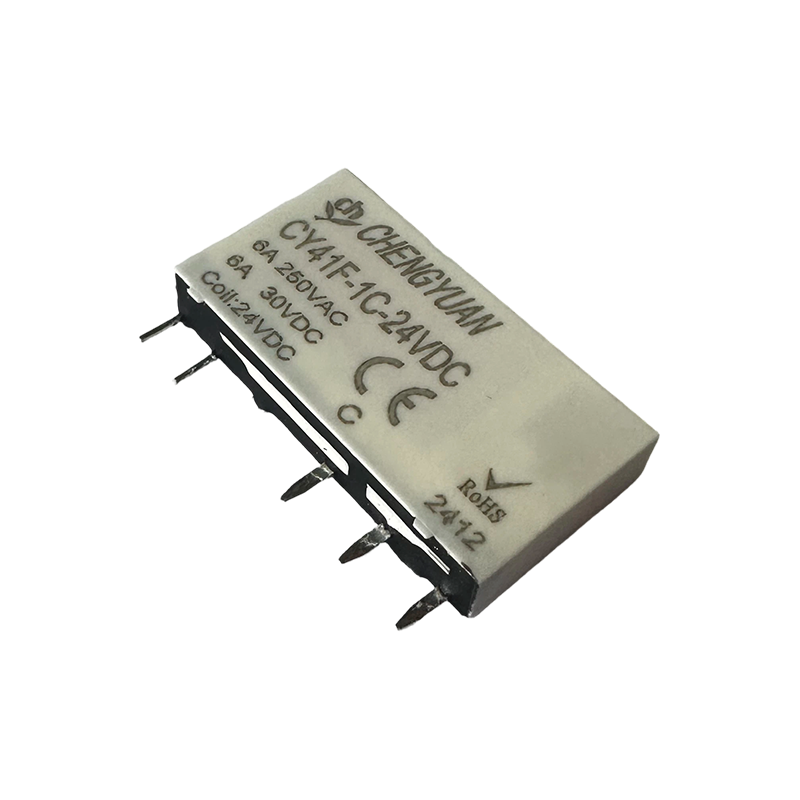

ویژگی ها:
● بسیار نازک (فقط 5 میلی متر عرض)
● ظرفیت سوئیچینگ تماس 6A
● ولتاژ دی الکتریک بین سیم پیچ و کنتاکت: 4 کیلو ولت
● مقاومت ولتاژ سرج بین سیم پیچ و کنتاکت: 6 کیلو ولت
● الزامات عایق تقویت شده VDE0700/0631 را برآورده می کند
● حساسیت بالا، مصرف برق تقریباً 0.17W
سناریوهای قابل اجرا:
● لوازم خانگی: کنترل قدرت برای وسایل کوچک پرقدرت مانند بخاری برقی و اجاق القایی
● کنترل صنعتی: تجهیزات اتوماسیون، PLC های کوچک، مدارهای کنترل موتور
● تجهیزات برق هوشمند: جعبه های توزیع هوشمند، کنترل کمکی شمع های شارژ
● تجهیزات امنیتی: نظارت بر منابع تغذیه، سوئیچینگ مدار سیستم کنترل دسترسی
پارامترهای تماس
| پیکربندی تماس | 1H، 1Z |
| تماس با مقاومت (1) | کنتاکت های روکش طلا: ≤ 30mΩ (1A 6VDC)؛ کنتاکت های بدون روکش طلا: ≤ 100mΩ (1A 6VDC) |
| مواد تماس | AgSnO2، AgNi |
| بار تماس (مقاومتی) | 6A 250VAC / 30VDC |
| حداکثر ولتاژ سوئیچینگ | 400VAC / 300VDC |
| حداکثر جریان سوئیچینگ | 6A |
| حداکثر قدرت سوئیچینگ | 1500VA / 180W |
| حداقل بار (2) | غیر طلاکاری: 5VDC 100mA; روکش طلا: 5VDC 10mA |
| دوام مکانیکی (3) | چرخه 1×107 |
| دوام الکتریکی | نوع H: چرخه 6×104 (AgNi، 6A 250VAC/30VDC، بار مقاومتی، 85 ℃، 1 ثانیه در 9 ثانیه خاموش) نوع Z: سیکل 3×104 (NO، AgNi، 6A 250VAC/30VDC، 1s خاموش، 1s خاموش، 1s، 1s غیر فعال)؛ چرخه 1×104 (NC، AgNi، 6A 250VAC/30VDC، بار مقاومتی، 85 ℃، 1 ثانیه در 9 ثانیه خاموش) |
یادداشت ها:
(1) تمام مقادیر بالا مقادیر اولیه هستند.
(2) حداقل بار فوق یک مقدار مرجع است که برای محیط های معمولی دما، رطوبت و فشار با پین های رو به بالا قابل اعمال است. این مقدار مرجع ممکن است با توجه به فرکانس سوئیچینگ، شرایط محیطی، طول عمر مورد انتظار و جهت نصب تغییر کند. بنابراین، لطفاً قبل از استفاده، آزمایش های تأیید را با بارهای واقعی انجام دهید و توصیه می شود از استفاده زیر صفر درجه سانتیگراد خودداری کنید.
(3) تست بدون بار، بدون آسیب مکانیکی پس از آزمایش.
پارامترهای سیم پیچ
| توان اسمی کویل | 5VDC ~ 24VDC: تقریبا 170mW |
| 48VDC، 60VDC: تقریبا 210mW |
توجه:
(1) برای بارهای بدون دمای مشخص شده در جدول، دمای محیط دمای اتاق است.
پارامترهای عملکرد
| پارامتر | مشخصات |
| مقاومت عایق | 1000MΩ (500VDC) |
| ولتاژ مقاومت دی الکتریک | بین سیم پیچ و مخاطبین | 4000 VAC به مدت 1 دقیقه |
| بین مخاطبین باز | 1000VAC به مدت 1 دقیقه |
| زمان کارکرد (در ولتاژ نامی) | ≤ 8 میلی‌ثانیه |
| زمان رهاسازی (در ولتاژ نامی) | ≤ 4 میلی‌ثانیه |
| شوک * (1) | ثبات | 49 متر بر ثانیه |
| قدرت | 980 متر بر ثانیه |
| لرزش * (1) | 10 هرتز ~ 55 هرتز، دامنه دو برابر 1 میلی متر |
| رطوبت | 5٪ تا 85٪ RH |
| محدوده دما | -40 ~ 85 ℃ |
| نوع ترمینال | نوع PCB |
| وزن | تقریبا 5 گرم |
| نوع بسته بندی | نوع آب بندی پلاستیکی، نوع مقاوم در برابر لحیم کاری |
| ولتاژ نامی (VDC) | ولتاژ عملیاتی (VDC) (1) | ولتاژ آزاد (VDC) (1) | حداکثر ولتاژ (VDC) (2) | مقاومت کویل |
| 5 | ≤ 3.75 | ≥ 0.25 | 7.5 | 147×(10±10%)Ω |
| 6 | ≤ 4.50 | ≥ 0.30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6.75 | ≥ 0.45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≥ 0.60 | 18 | 848×(10±10%)Ω |
| 18 | ≤ 13.5 | ≥ 0.90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18.0 | ≥ 1.20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36.0 | ≥ 2.40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45.0 | ≥ 3.00 | 90 | 16600×(1±15%)Ω |
