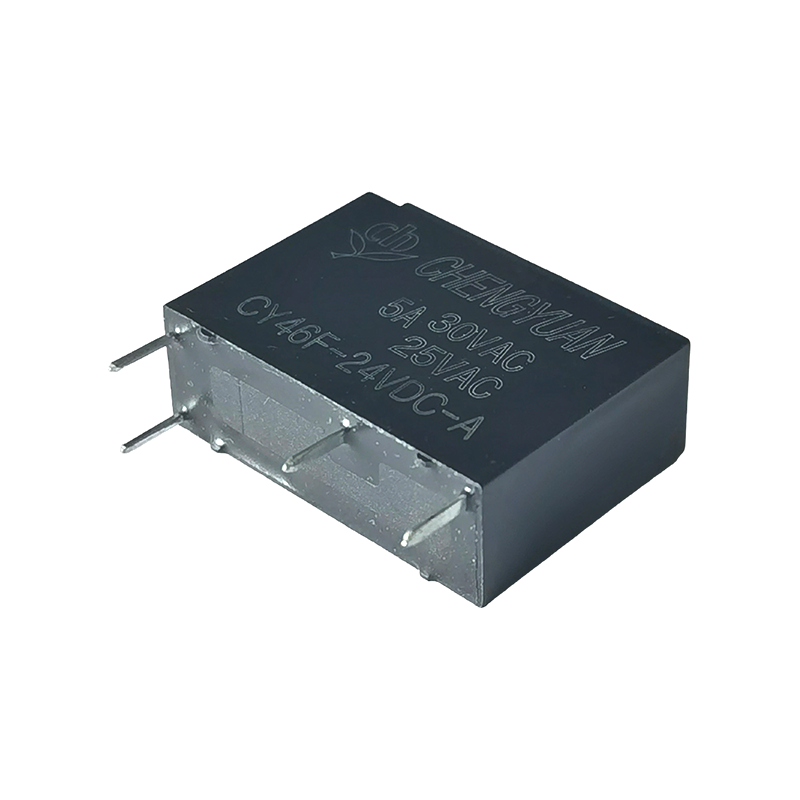

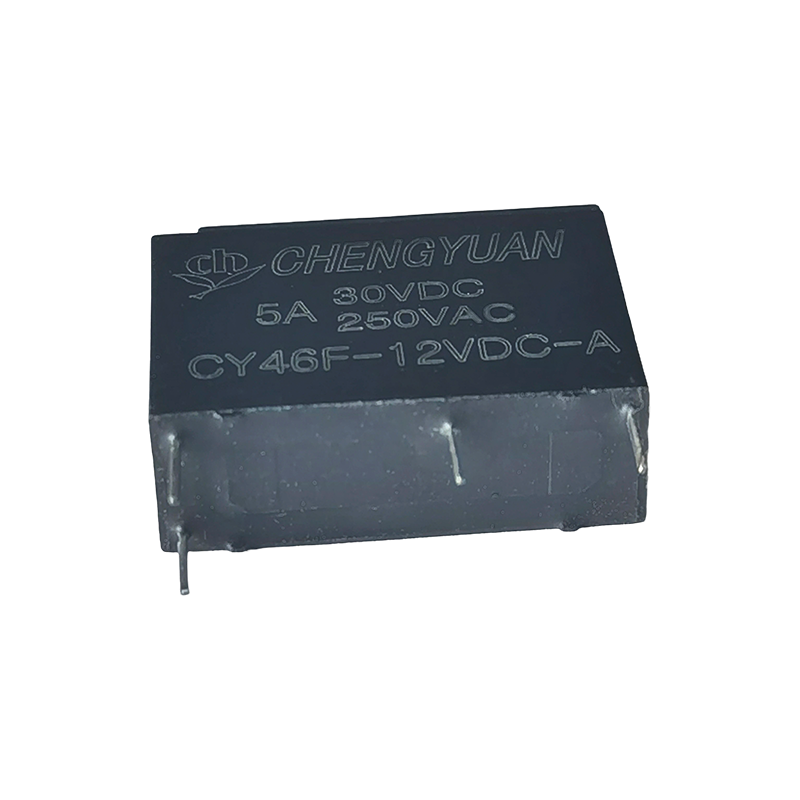

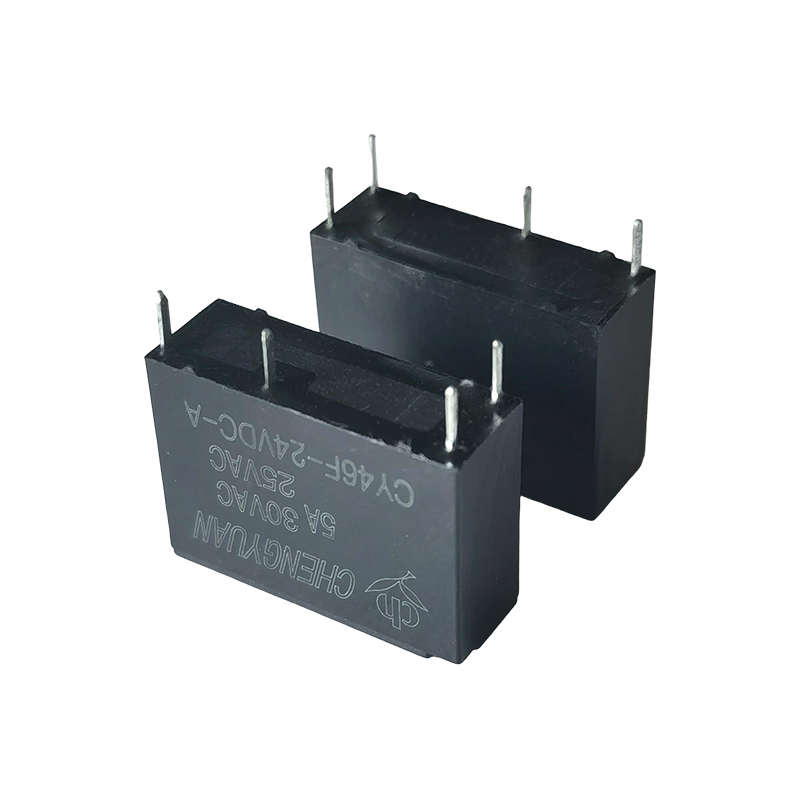

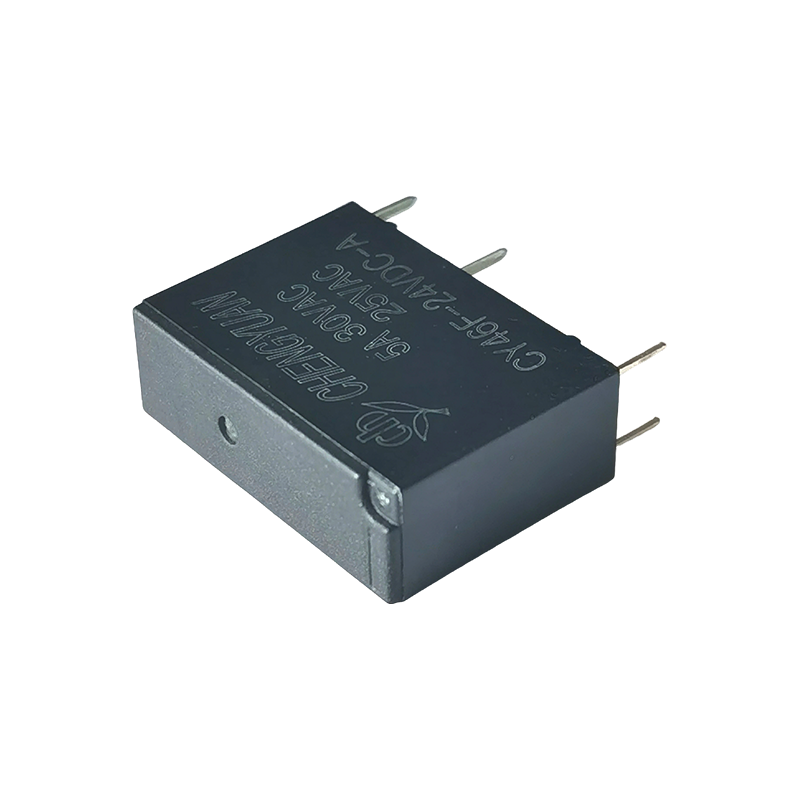

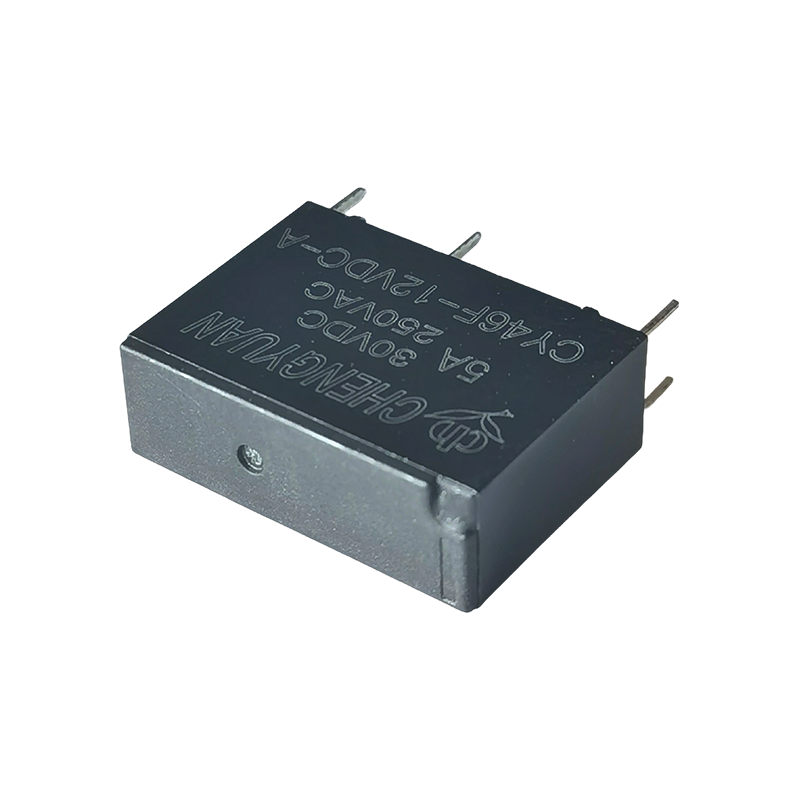

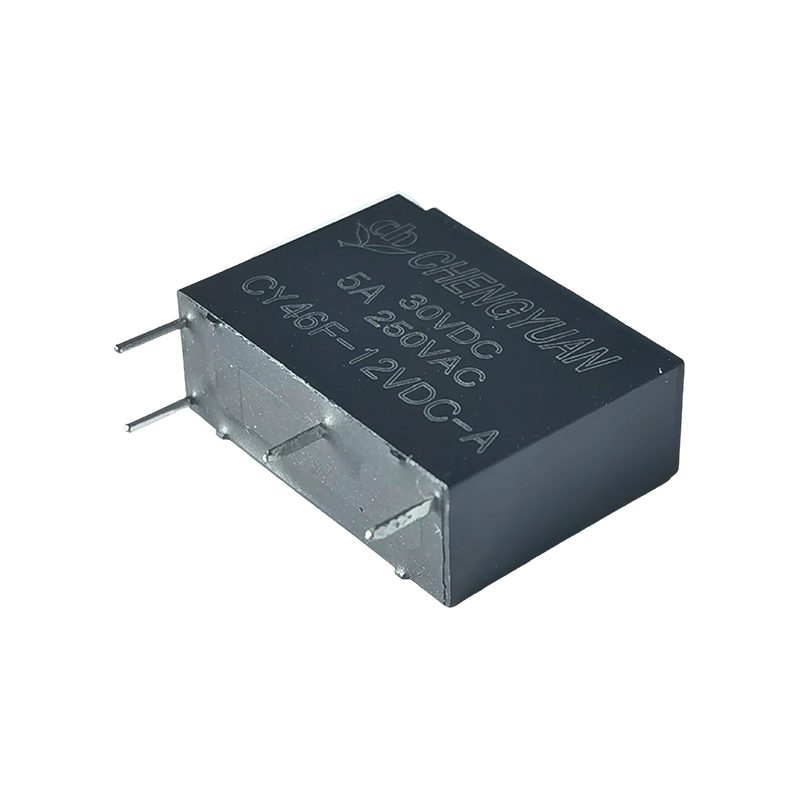

ویژگی ها:

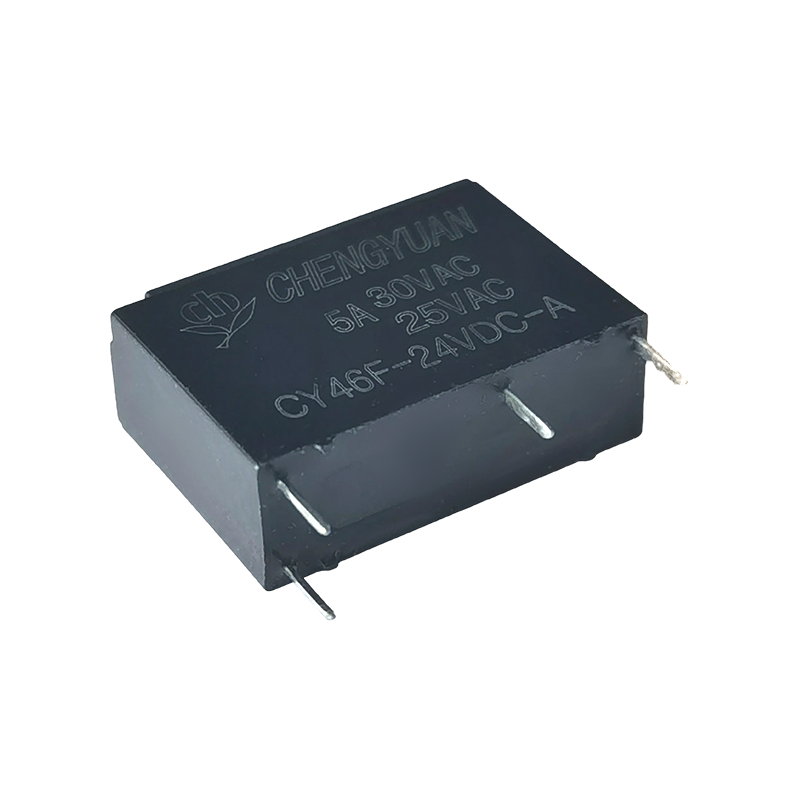

• اندازه جمع و جور (20*7.2*16.6 میلی متر)، مناسب برای بردهای مدار با چگالی بالا
• ولتاژ مقاومت بالا: 4000 ولت (بین سیم پیچ و کنتاکت)
• ظرفیت سوئیچینگ تماس 5A
کاربردهای معمولی:
1. لوازم خانگی کوچک: کنترل روشن/خاموش برق برای لوازم خانگی کوچک مانند مینی پلوپز، مرطوب کننده های کوچک، کتری های برقی قابل حمل و فن های خانگی کوچک، که الزامات طراحی کوچک سازی این محصولات را برآورده می کند.
2. دستگاه‌های الکترونیکی مصرفی: پاور بانک‌ها، آداپتورهای کوچک، ماژول‌های کنترل شارژ محصول دیجیتال، و سوئیچینگ مدار در پخش‌کننده‌های صوتی و تصویری کوچک، استفاده از اندازه فوق‌العاده کوچک آنها برای طرح‌بندی PCB متراکم.
3. کنترل کمکی صنعتی: سوئیچینگ سیگنال سنسور کوچک، ماژول‌های توسعه مینیاتوری PLC، و مدارهای کنترل کمکی برای تجهیزات اتوماسیون (مانند کنترل چراغ نشانگر، درایورهای شیر برقی کوچک)، سازگار با ولتاژهای رایج کنترل صنعتی 5VDC-24VDC.
4. پایانه‌های خانه هوشمند: مدیریت انرژی برای گره‌های حسگر هوشمند، سوئیچ‌های هوشمند کوچک، و ماژول‌های دریافت کنترل از راه دور بی‌سیم، با نیازهای طراحی کم مصرف و کوچک‌سازی دستگاه‌های خانه هوشمند.
5. تجهیزات کمکی امنیتی و پزشکی: مدارهای راه اندازی سیگنال برای آشکارسازهای امنیتی کوچک (مانند سنسورهای در و پنجره، آشکارسازهای دود)، و سوئیچینگ مدار داخلی برای تجهیزات کمکی پزشکی قابل حمل (مانند پالس اکسی مترهای کوچک) که عملکرد پایدار را تضمین می کند.
6. لوازم الکترونیکی کمکی خودرو: مدارهای کنترلی برای وسایل الکتریکی کوچک در داخل خودرو (مانند پنکه های خودرو، چراغ های محیطی)، سازگار با مشخصات ولتاژ رایج 12VDC در خودروها.
اطلاعات تماس
| تایپ کنید | CY46F |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 5A250 VAC |
| حداکثر تغییر جریان | 5A |
| حداکثر ولتاژ سوئیچینگ | 250VAC |
| حداکثر تغییر قدرت | 1250VA |
| حداقل تغییر بار | 6 ولت 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 20 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 10 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 750 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 4000 VAC، 50/60 هرتز برای 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10,000,000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 3.9 گرم |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 40 | 125 | حدود 0.20 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | حدود 0.36 وات |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز روی سیم پیچ را اعمال نکنید.

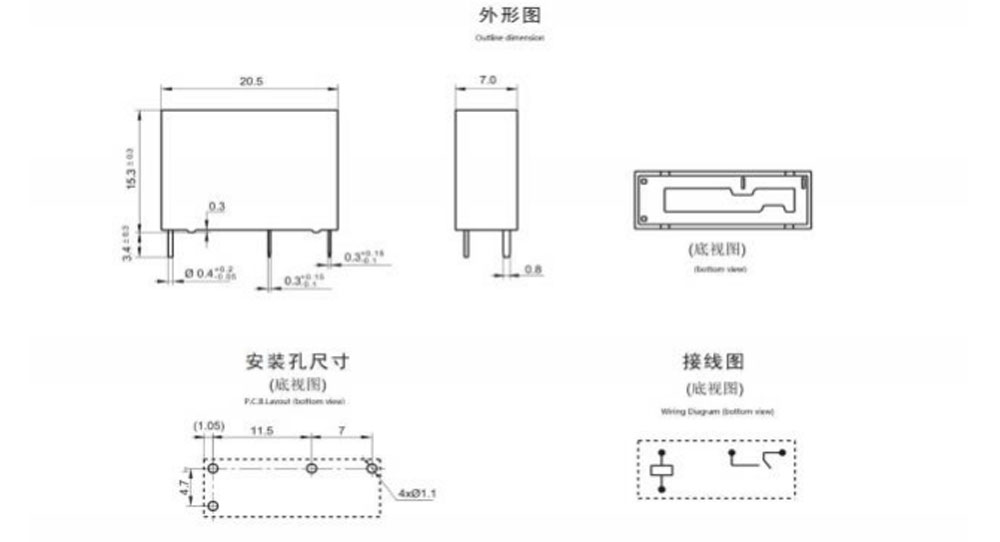

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

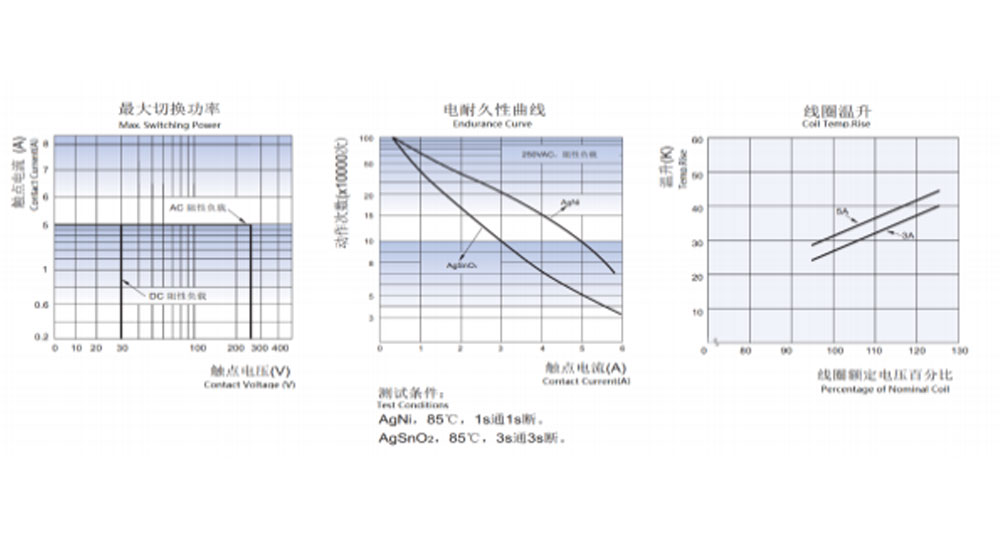

منحنی های مشخصه
اطلاعات سفارش
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3
1: نوع: CYF3
2: تعداد قطبها: 1-1 قطب
3: تنظیم تماس: C از C ؛ H از A ؛ B از B
4: ولتاژ اسمی: 5،6،9،12،18،24VDC
5: کویل Pwor: D-0.36W L-0.2W
6: ساخت و ساز محافظتی: ضد S-Flux،
نوع SH-Sealed قابل شستشو
7: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
پسوند ویژه سفارشی شده پس از ارزیابی توسط CHENGYUAN در دسترس است.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
