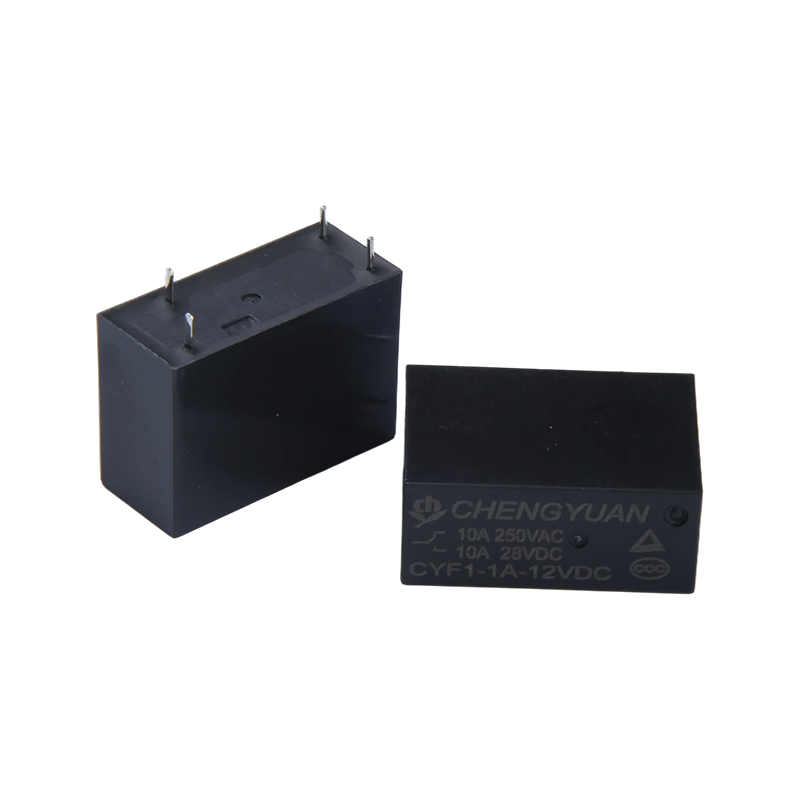

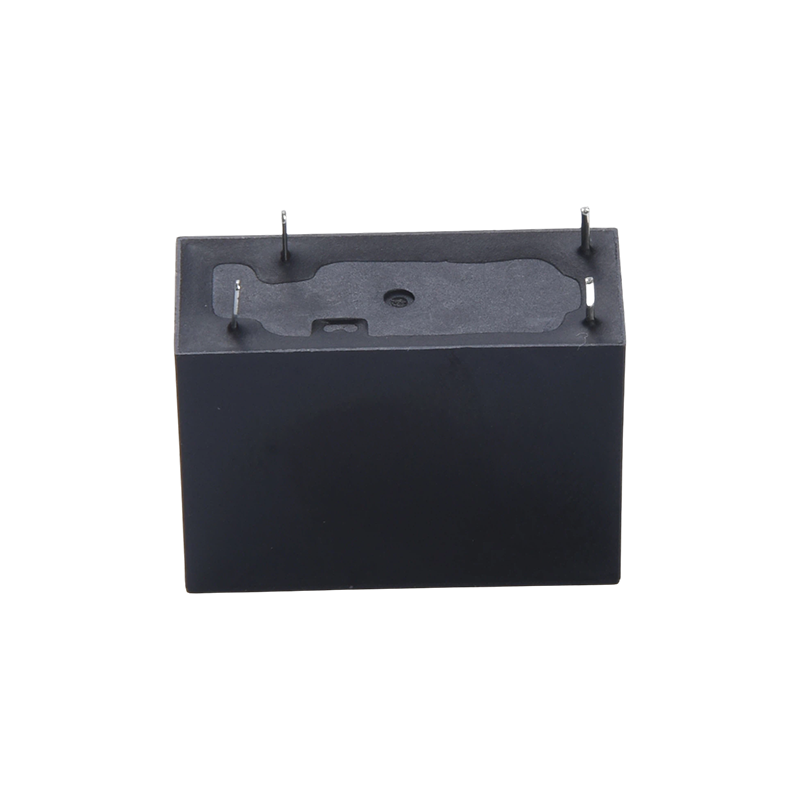

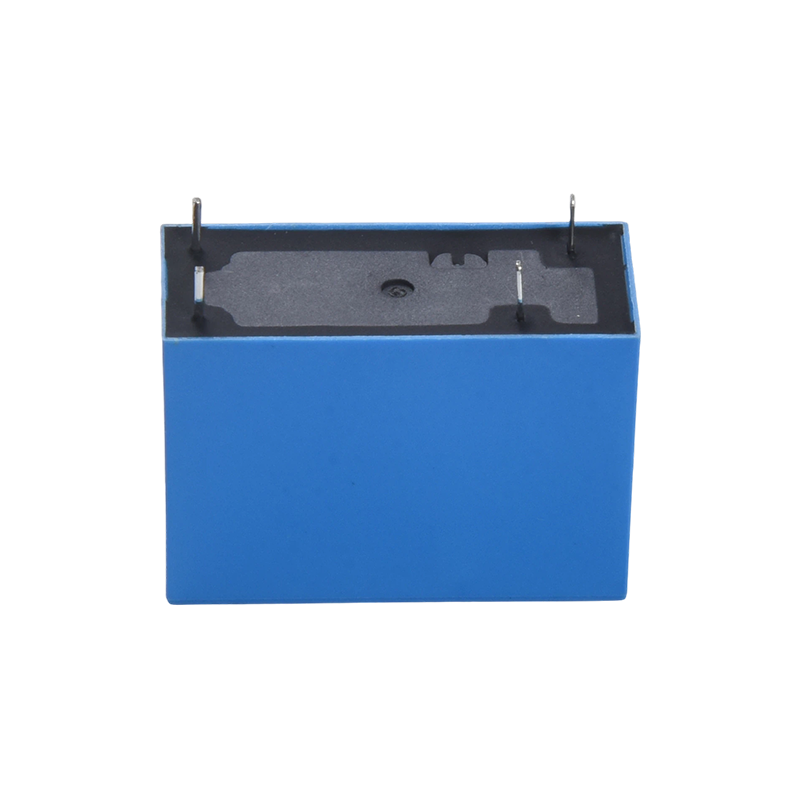

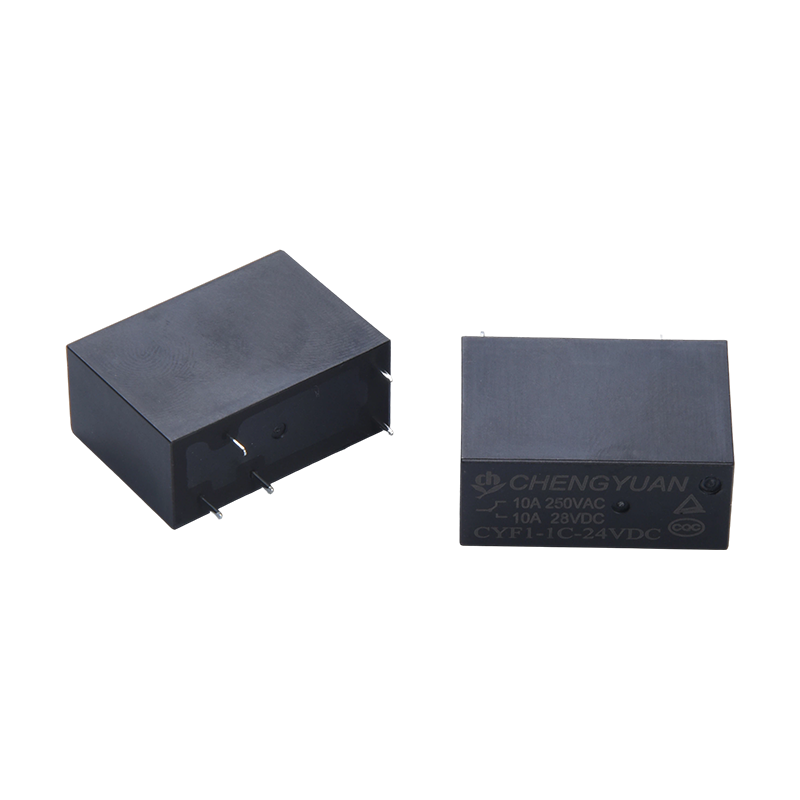

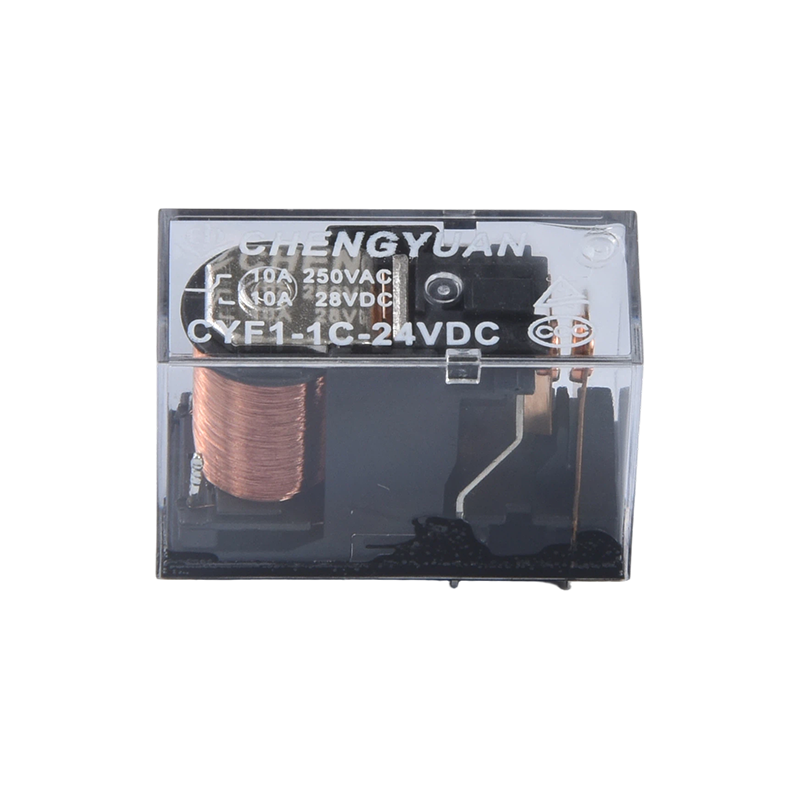

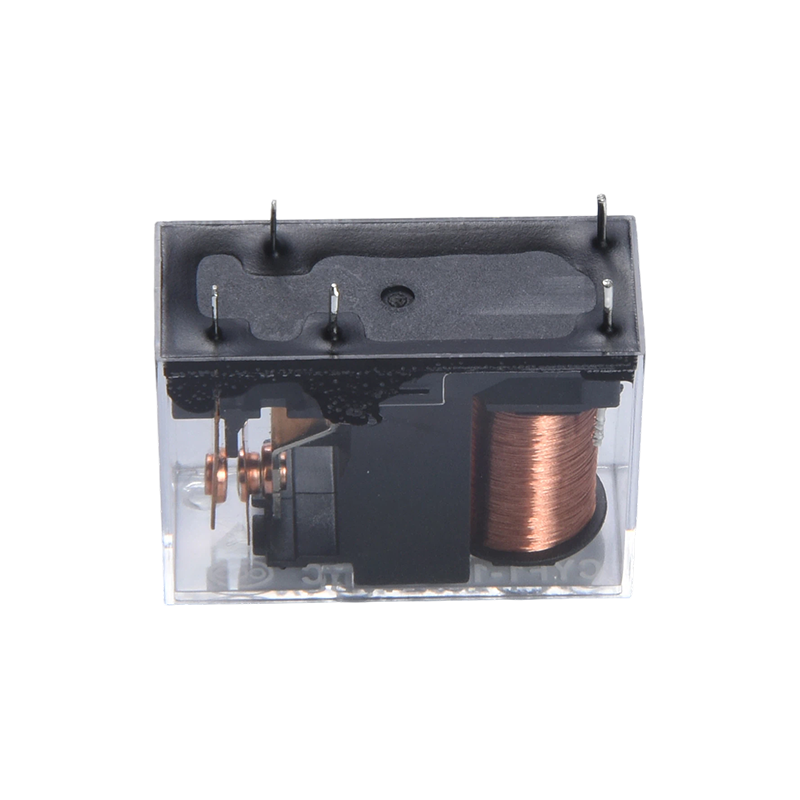

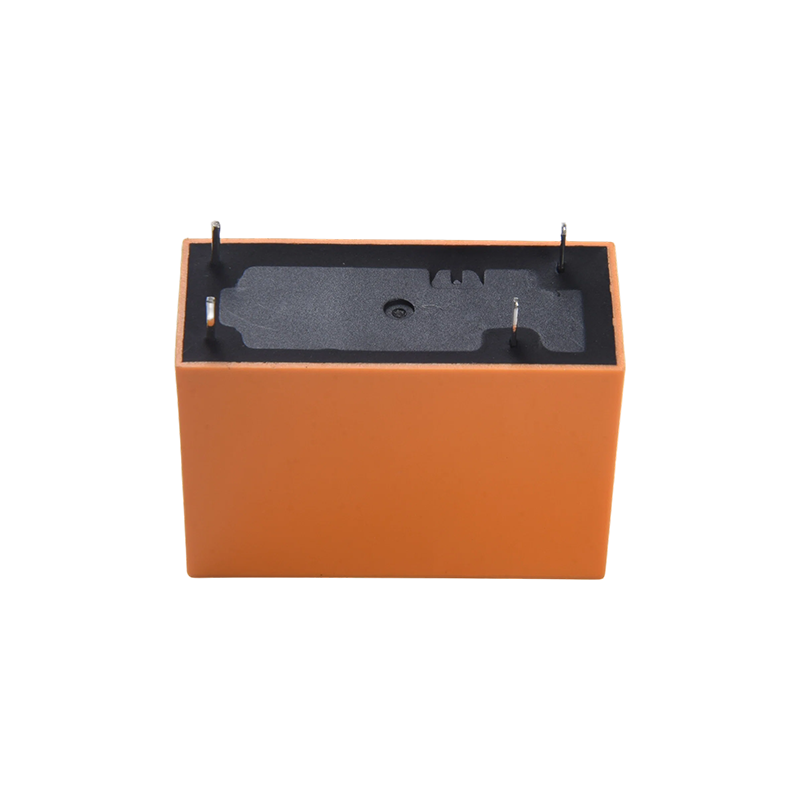

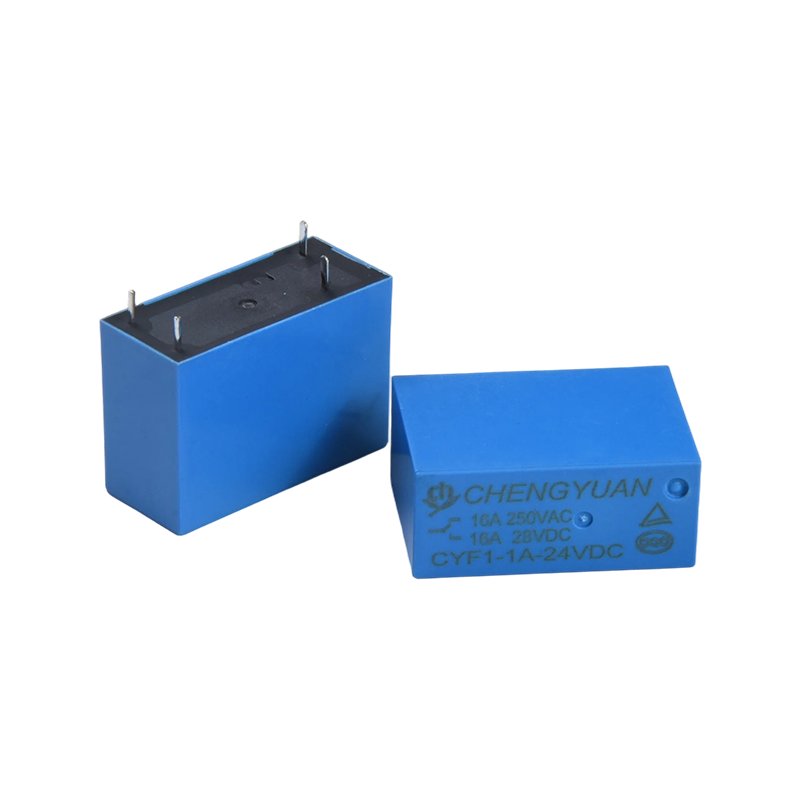

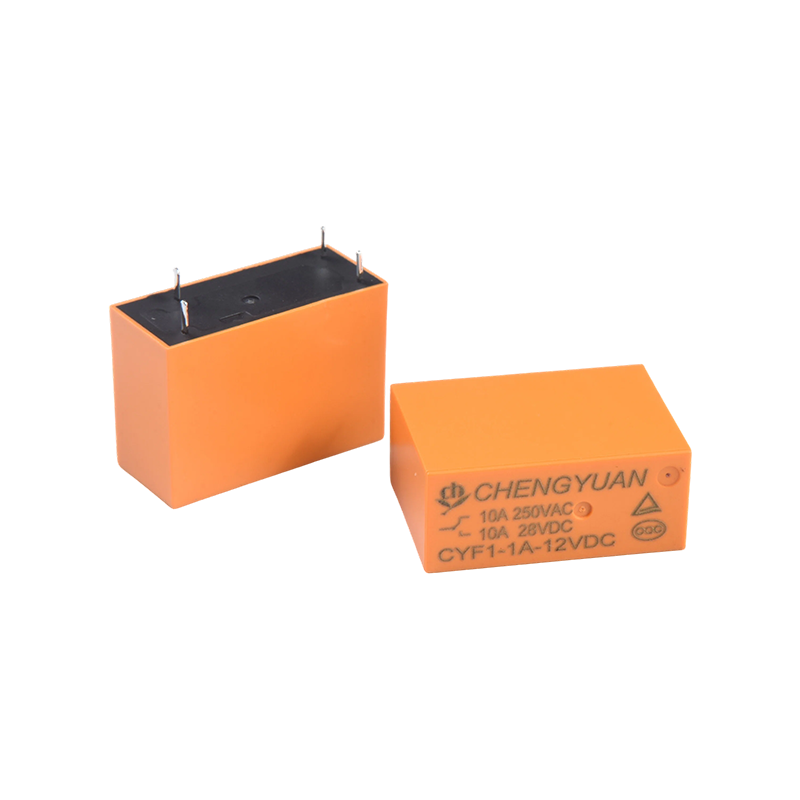

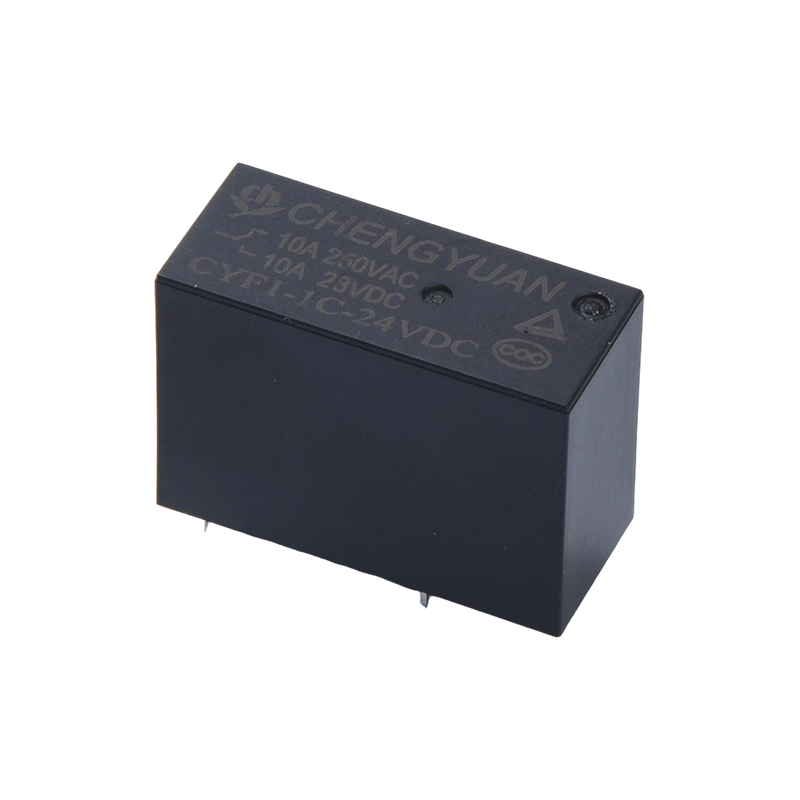

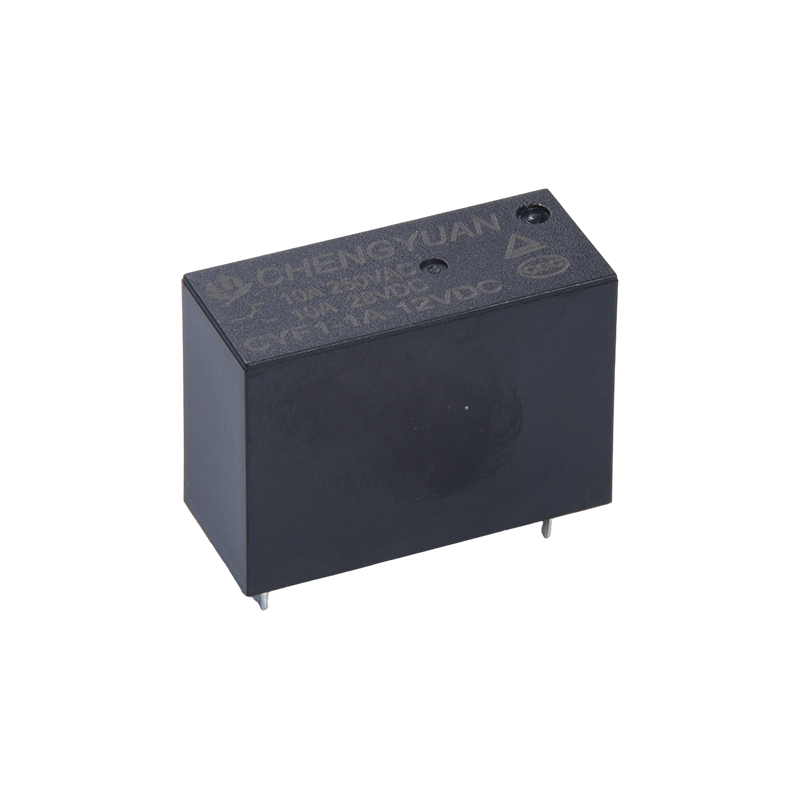

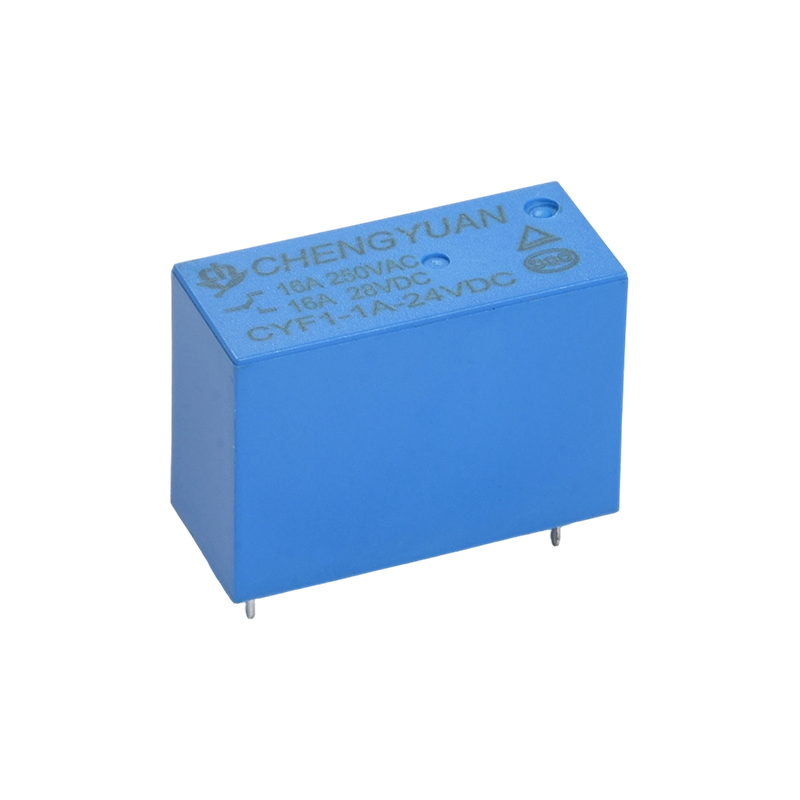

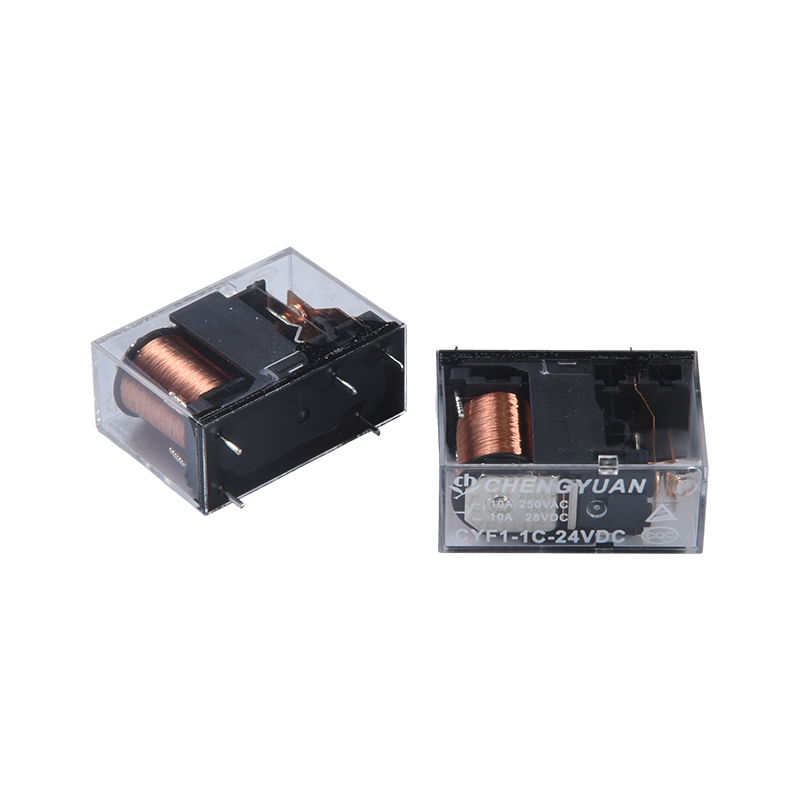

ویژگی ها:
• عملکرد مقاومت در برابر ولتاژ فوق العاده بالا: تا 5000 ولت را تحمل می کند، عملکرد عایق عالی را ارائه می دهد، خطر خرابی مدار را کاهش می دهد و ایمنی عملکرد تجهیزات را بهبود می بخشد.
• ولتاژ سیم پیچ انعطاف پذیر: طیف وسیعی از ولتاژ سیم پیچ 3VDC-48VDC را پشتیبانی می کند، که مستقیماً با مشخصات ولتاژ مدار کنترل مختلف بدون نیاز به اجزای تبدیل ولتاژ اضافی مطابقت دارد.
• طراحی ساختاری فشرده: اندازه کوچک، مناسب برای سناریوهای نصب PCB با چگالی بالا، صرفه جویی در فضای تجهیزات داخلی و بهبود انعطاف پذیری طرح مدار.
• ظرفیت سوئیچینگ بار بالا: ظرفیت سوئیچینگ کنتاکت تا 17 آمپر، با بارهای نامی که 10A 250VAC/28VDC و 16A 250VAC/28VDC را پوشش می دهد، مناسب برای نیازهای سوئیچینگ مدار با توان متوسط تا بالا.
• گواهینامه معتبر دوگانه: دارای گواهی TUV و CQC، مطابق با استانداردهای ایمنی بین المللی و داخلی، برآورده کردن نیازهای برنامه های کاربردی محصول نهایی در بازارهای مختلف.

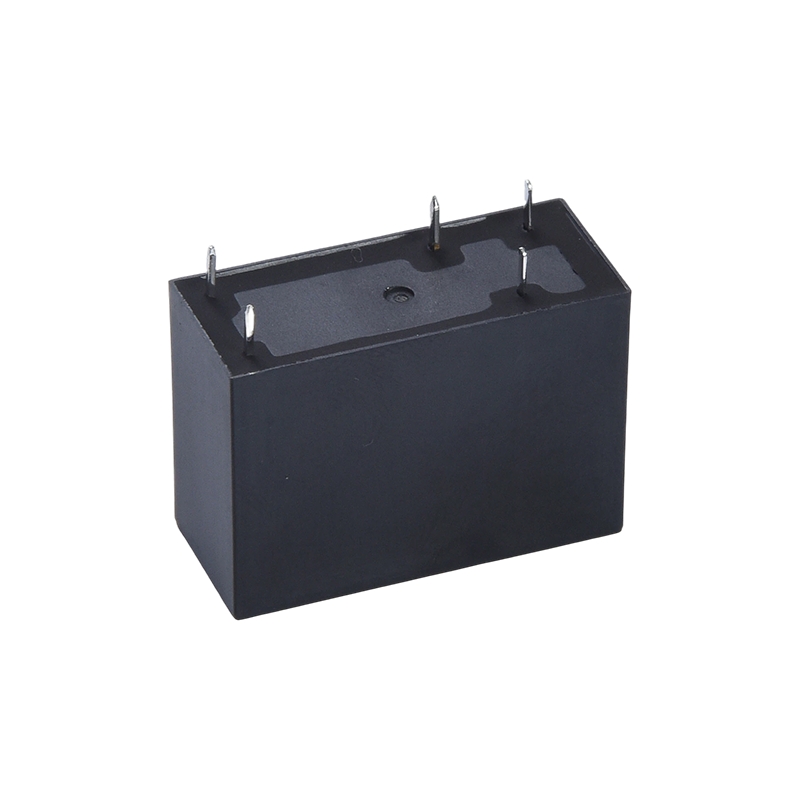

• مونتاژ PCB راحت: از ساختار 5 پین استفاده می کند که لحیم کاری و تثبیت آسان بر روی بردهای مدار چاپی را تسهیل می کند و در نتیجه راندمان مونتاژ بالا و سازگاری با فرآیندهای تولید خودکار را به همراه دارد.
• عملکرد سوئیچینگ پایدار: از فرم تماس تک قطبی تک پرتابی (SPST) استفاده می کند که منطق کلیدزنی واضح و مقاومت تماسی پایدار را ارائه می دهد و اطمینان از قابلیت اطمینان روشن/خاموش مدار را تضمین می کند.
سناریوهای قابل اجرا:
• لوازم خانگی: کنترل روشن/خاموش برق برای وسایل کوچک پرقدرت (مانند بخاری برقی، اجاق القایی)، و کنترل خودکار لوازم آشپزخانه.
• کنترل صنعتی: سوئیچینگ سیگنال و کنترل قدرت برای تجهیزات اتوماسیون صنعتی، ماژول های کوچک کنترل PLC و مدارهای کنترل موتور. • تجهیزات برق هوشمند: جعبه های توزیع هوشمند، ماژول های توزیع برق، و مدارهای کنترل کمکی شمع شارژ، که برای سناریوهای تقاضای ولتاژ بالا و بار بالا سازگار شده اند.
• تجهیزات امنیتی: منابع تغذیه برای نظارت بر امنیت و سوئیچینگ مدار برای سیستم های کنترل دسترسی، با تکیه بر عملکرد پایدار برای اطمینان از عملکرد مداوم تجهیزات.
اطلاعات تماس
| تایپ کنید | CYF1 |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 10A 250VAC/12A 277 VAC | 16A 250VAC/17A 277VAC |
| حداکثر تغییر جریان | 12A | 17A |
| حداکثر ولتاژ سوئیچینگ | 277VAC |
| حداکثر تغییر قدرت | 3324VA | 4709VAC |
| حداقل تغییر بار | 6 ولت 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1000 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 5000 VAC، 50/60 هرتز به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ℃ ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 14 گرم |
داده‌های سیم پیچ (در 20℃)
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | (حداکثر) ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 240 | 12.5 | تقریباً 0.72 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | تقریباً 0.54 وات |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

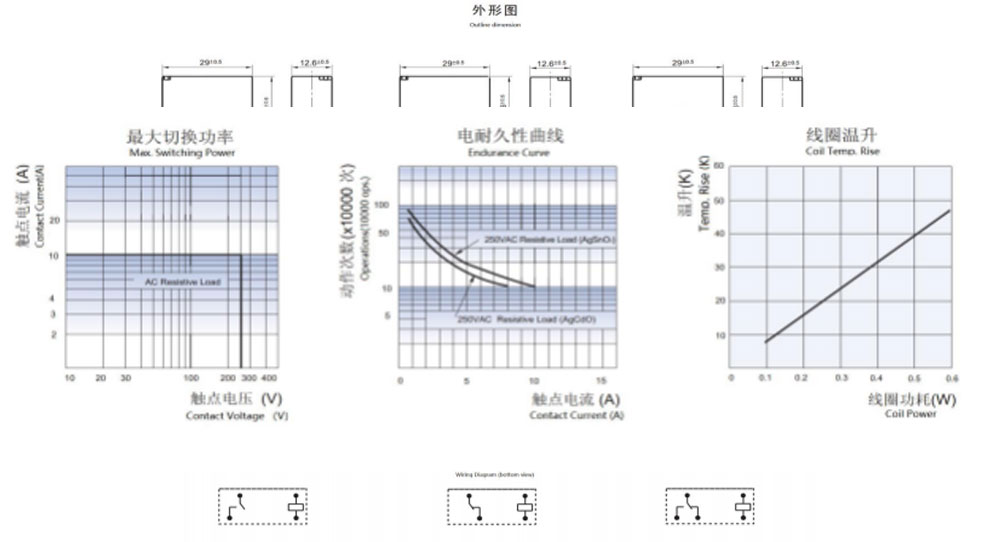

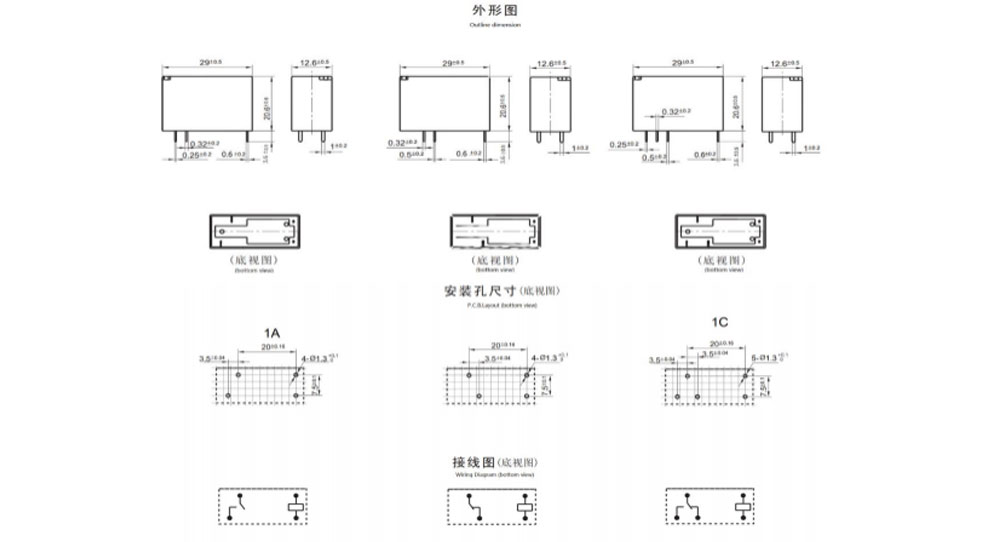

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)
منحنی های مشخصه
اطلاعات سفارش
CYF1 H - 1 - C - 12VDC - H - D - T - XX
اول
1: نوع: CYF1
2: با H: بار با تماس بالا، 16 آمپر بدون H: بار استاندارد، 10 آمپر
3: تعداد قطب ها: 1-1 قطب
4: تنظیم تماس: C Fom C ; H از A ؛ B از B
5: ولتاژ اسمی: 3،5،6،9، 12، 18،24،48VDC
6: رنگ محفظه: T -شفاف، H-مشکی، L-آبی
7: کویل Pwor: D-0.72W L-0.54W
8: ساختار محافظ: ضد S-Flux،
نوع SH-Sealed قابل شستشو
9: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره - نیاز ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
