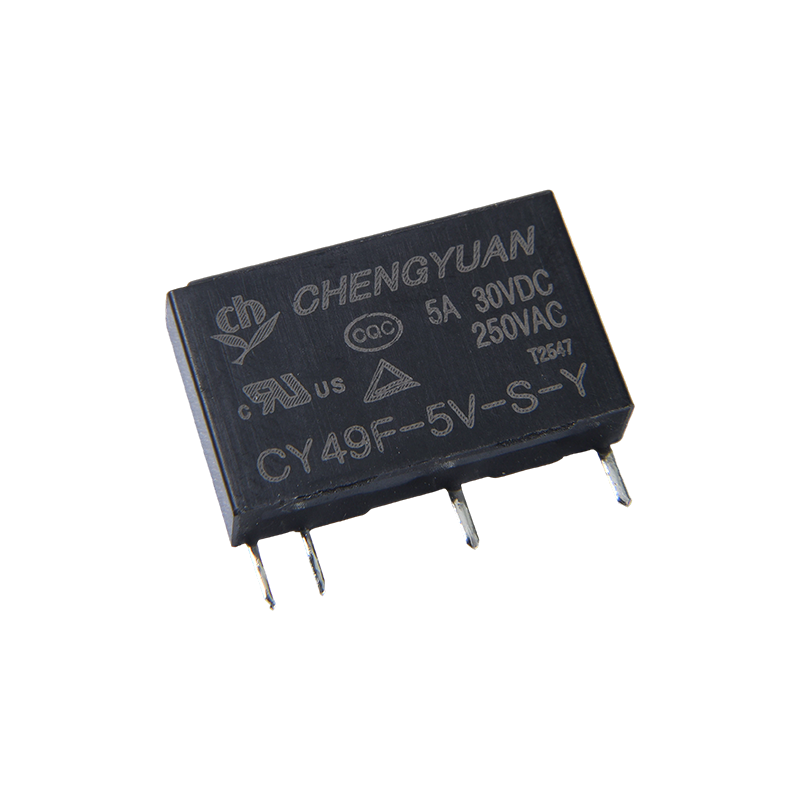

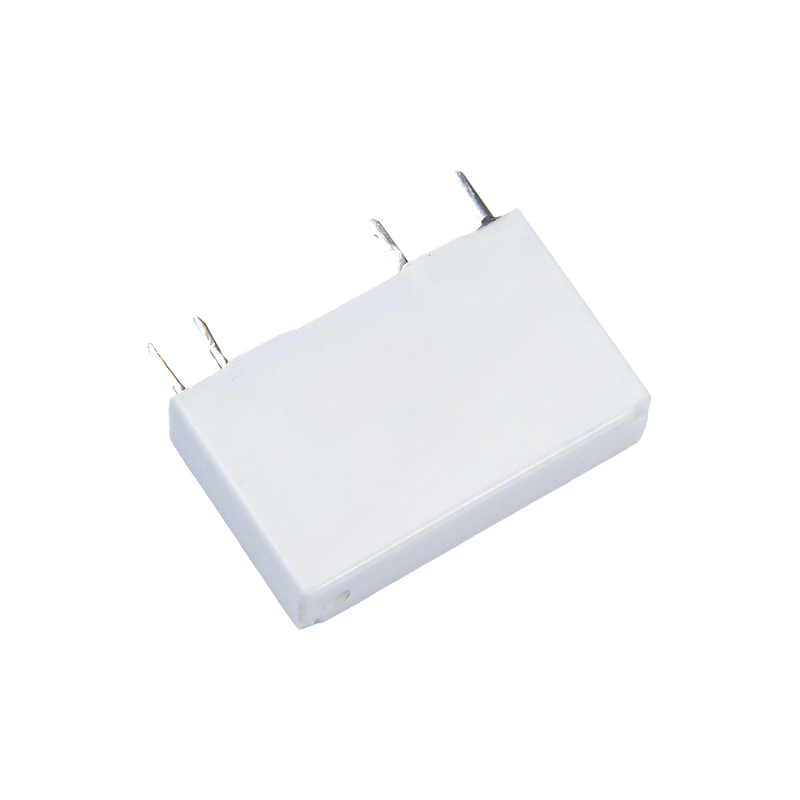

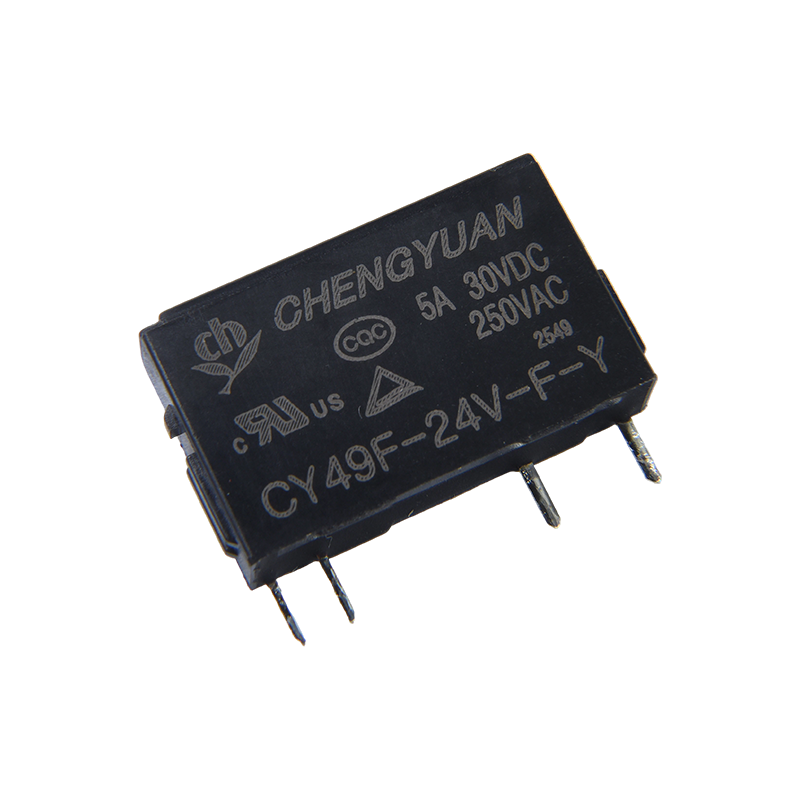

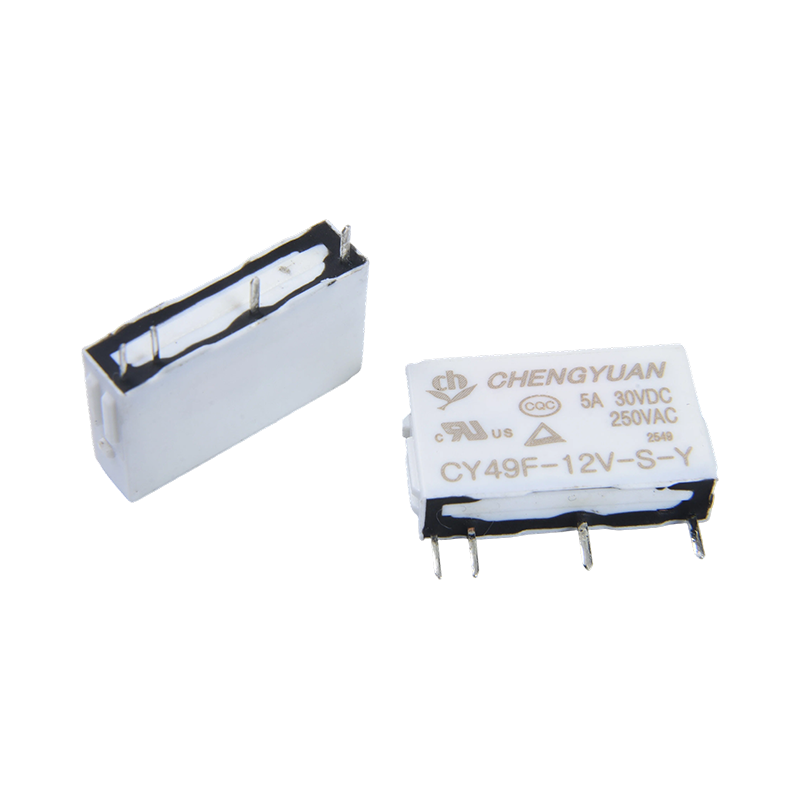

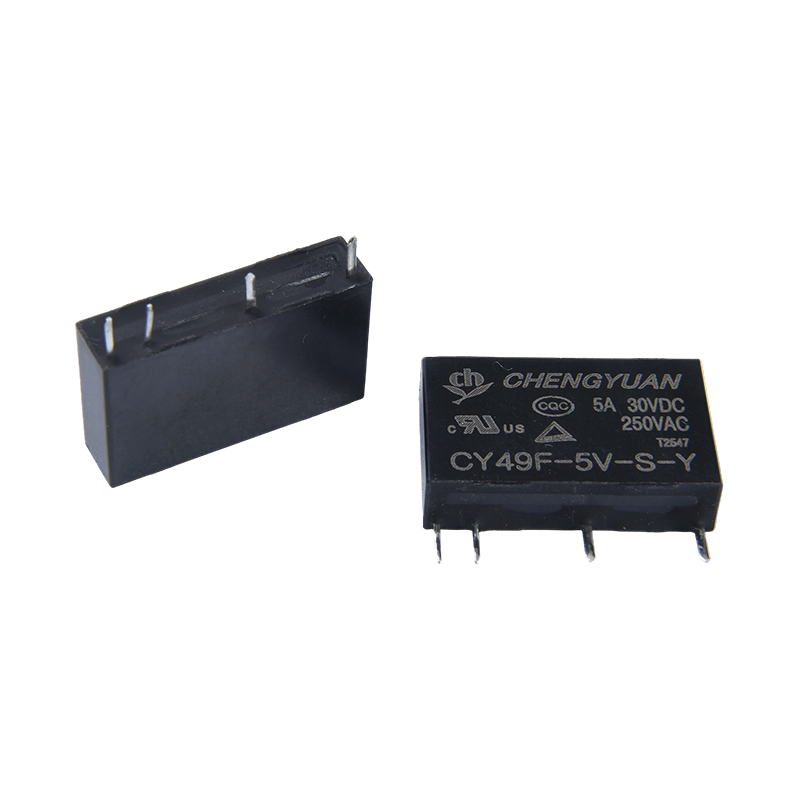

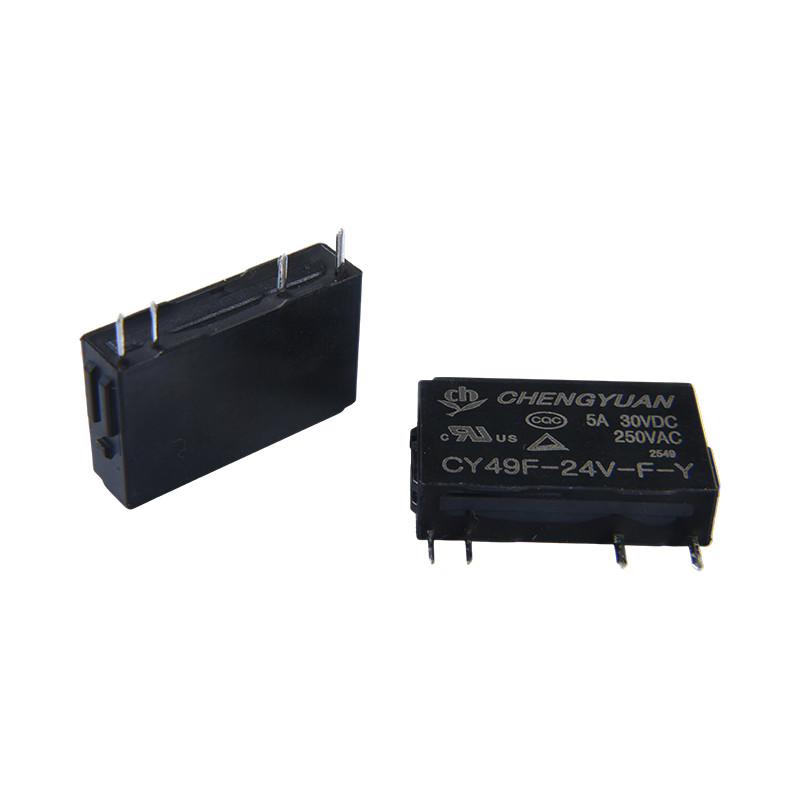

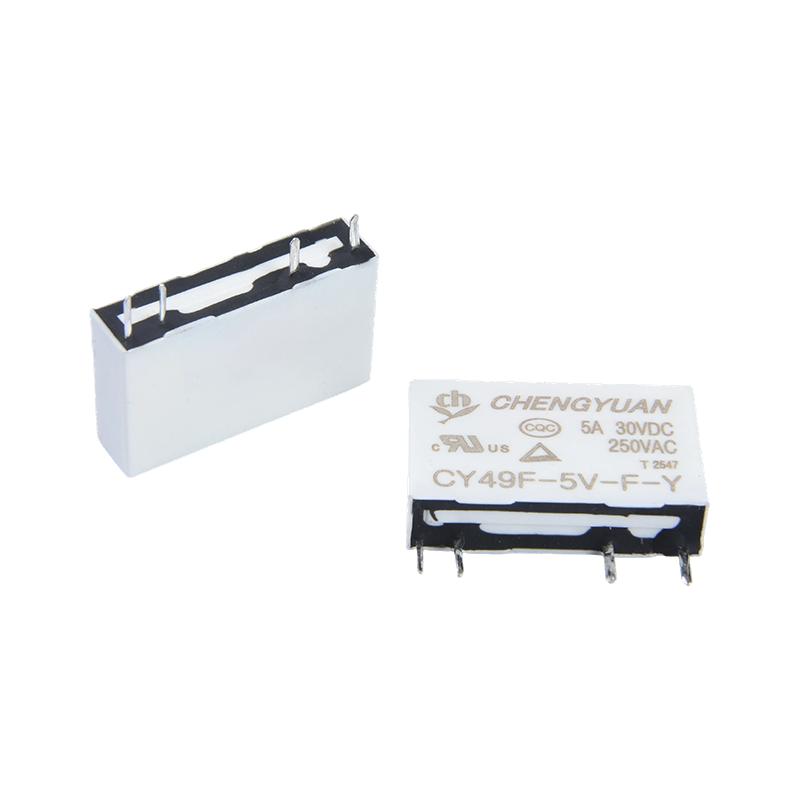

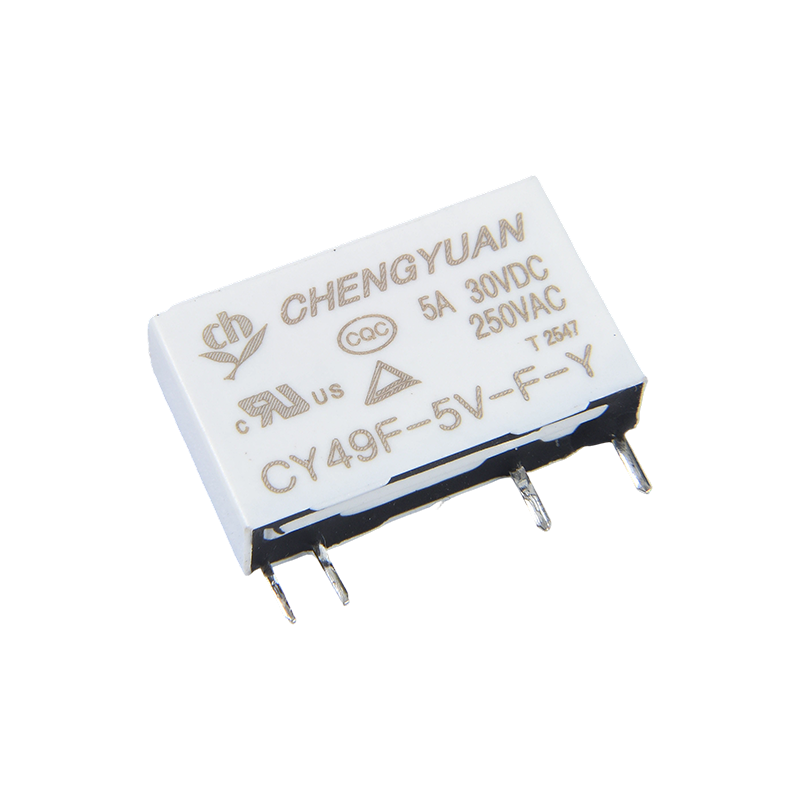

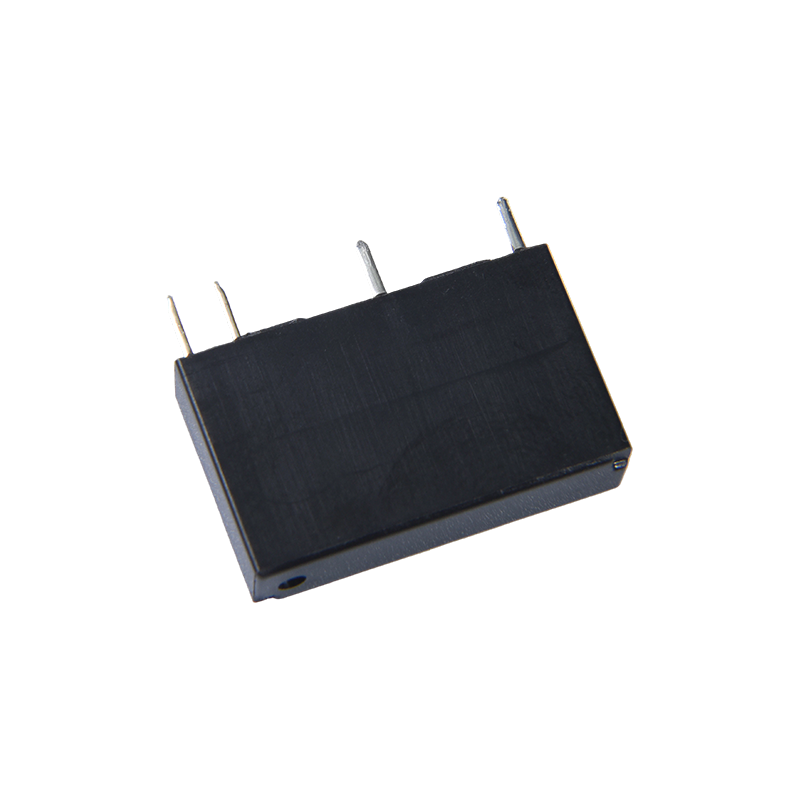

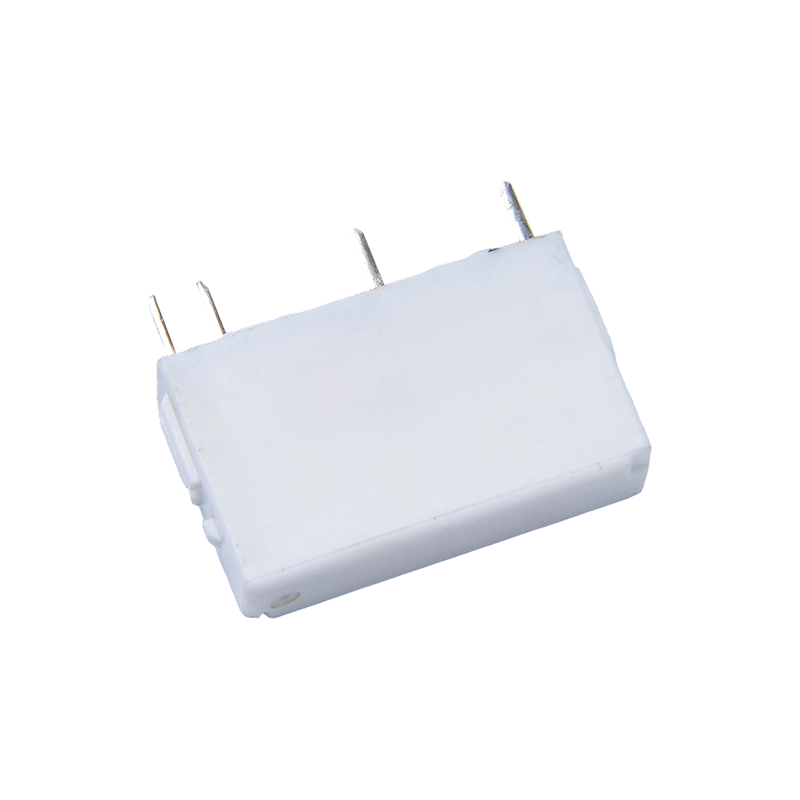

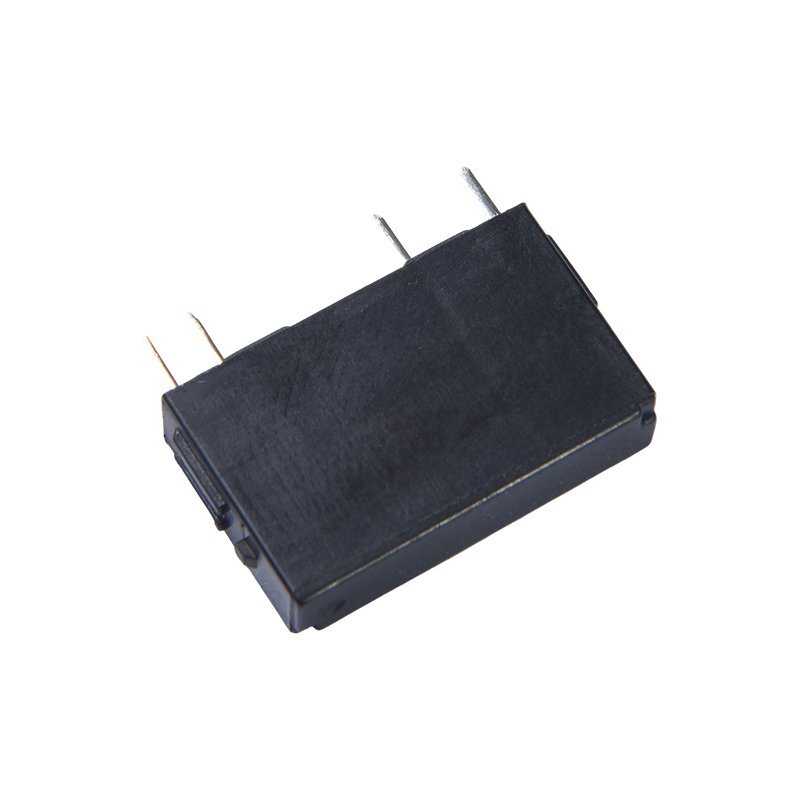

ویژگی ها:
• ظرفیت بار: سوئیچینگ تماس 5A
• بسیار نازک، بسیار کوچک، مناسب برای نصب با تراکم بالا (عرض 5 میلی متر، ارتفاع 12.5 میلی متر)
• تا 3000 ولت را تحمل می کند
• حساسیت بالا، مصرف برق تنها 0.12W
کاربردهای معمولی:
مدارهای کنترل و اتوماسیون صنعتی: معمولاً در تجهیزات ارتباطی، تجهیزات شبکه، ابزارهای اندازه گیری و سیستم های کنترل آسانسور، انجام سوئیچینگ مدار، حفاظت ایمنی یا عملکردهای حفاظت در برابر جریان اضافه یافت می شود.
الکترونیک خودرو و زمینه‌های انرژی جدید: در تجهیزات داخل خودرو، سیستم‌های مدیریت انرژی جدید و غیره استفاده می‌شود و نیازهای سوئیچینگ قابل اعتماد در محیط‌های خودرو را برآورده می‌کند.
الکترونیک پزشکی و هوافضا: در تجهیزات پزشکی، نظارت بر امنیت و کاربردهای هوافضا که به پایداری بالا نیاز است، ایزوله مدار و حفاظت را فراهم می کند.
اطلاعات تماس
| تایپ کنید | CY49F |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 5A250VAC /30VDC |
| حداکثر تغییر جریان | 5A |
| حداکثر ولتاژ سوئیچینگ | 270 VAC |
| حداکثر تغییر قدرت | 1250VA/150W |
| حداقل تغییر بار | 6 ولت 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر ≤ 10 میلی‌ثانیه |
| زمان انتشار | حداکثر ≤ 5 میلی‌ثانیه |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1000 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 3000VAC، 50/60 هرتز برای 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 3 گرم |
| داده‌های سیم‌پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 24 | 208 | حدود 0.12 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130 درصد ولتاژ اسمی |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | حدود 0.18 وات |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ سوم، بیش از 10 دقیقه حداکثر ولتاژ مجاز روی سیم پیچ را اعمال نکنید.

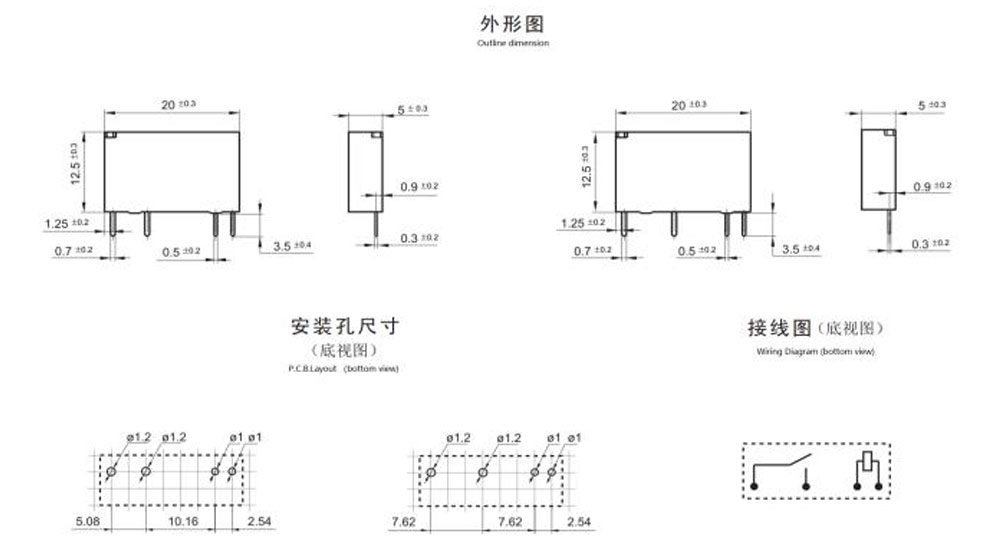

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

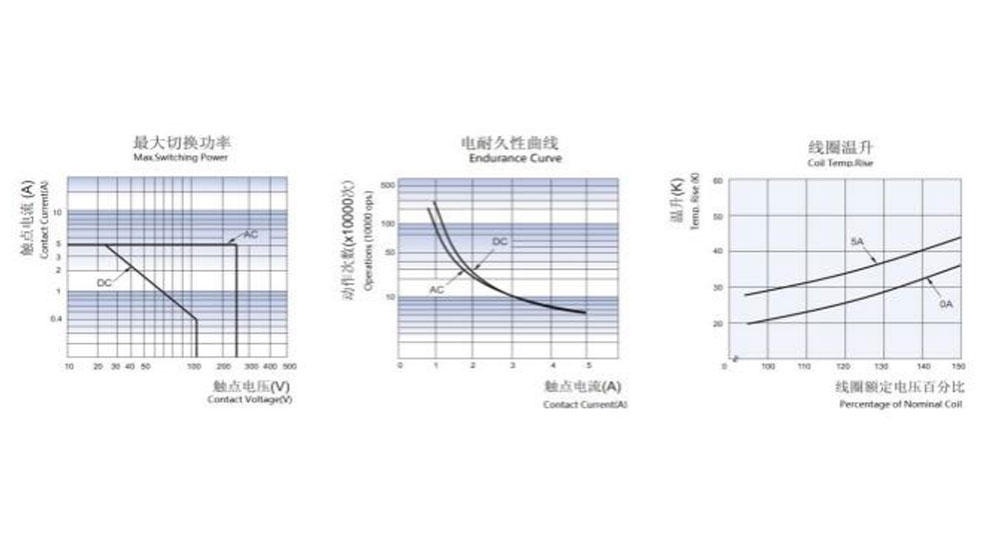

منحنی های مشخصه
اطلاعات سفارش
CY49F - 12VDC - S - Y - B - B - S- XX
۱.
1: نوع: CY49F
2: ولتاژ اسمی: 5،6،9،12،18،24VDC
3: فاصله پین تماس： F：5.08mm S: 7.62mm
4: نوع مخاطب：Y：تک تماس E: تماس منشعب
5: رده محفظه : B دستانک کمربند را نشان می‌دهد. هیچکدام: نداشتن
6: رنگ محفظه: H-Black; B-سفید
7: ساخت و ساز محافظتی: ضد S-Flux،
نوع SH-Sealed قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله‌های ضد شار را نمی‌توان در محیطی با آلاینده‌هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
بعد از اینکه رله‌های ضد شار روی PCB مونتاژ شدند، تمیز کردن آب یا پردازش سطح پیشنهاد نمی‌شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کنند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت درست برای انتخاب باشند
محصول مناسب برای کاربرد خودشان. برای رله‌های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً قبل از استفاده، سوراخ تهویه داخل جعبه را باز کنید. اگر سؤالی وجود دارد، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند از کدام محصول باید استفاده شود.
