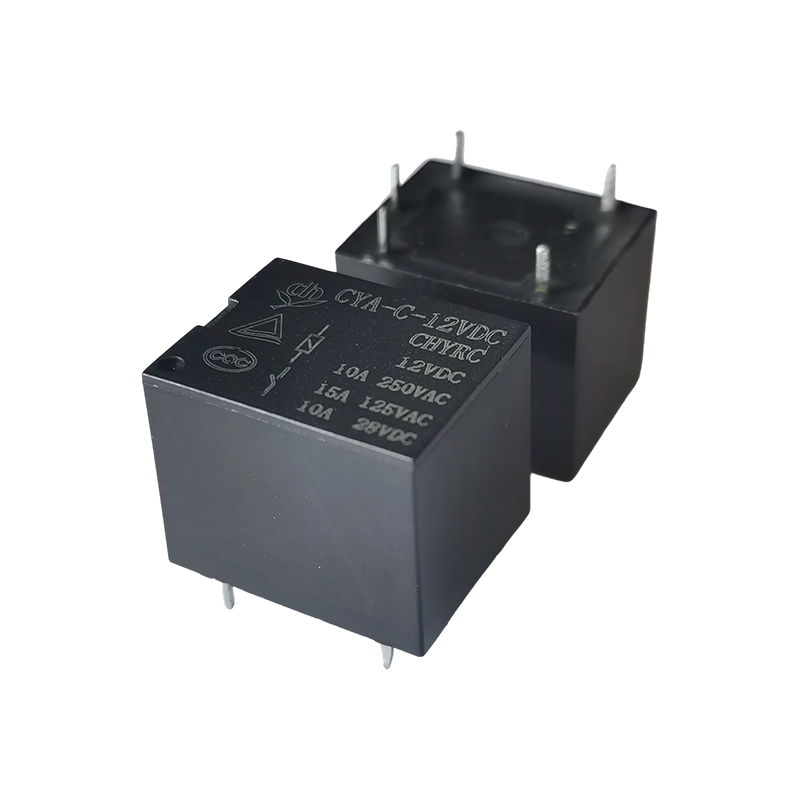

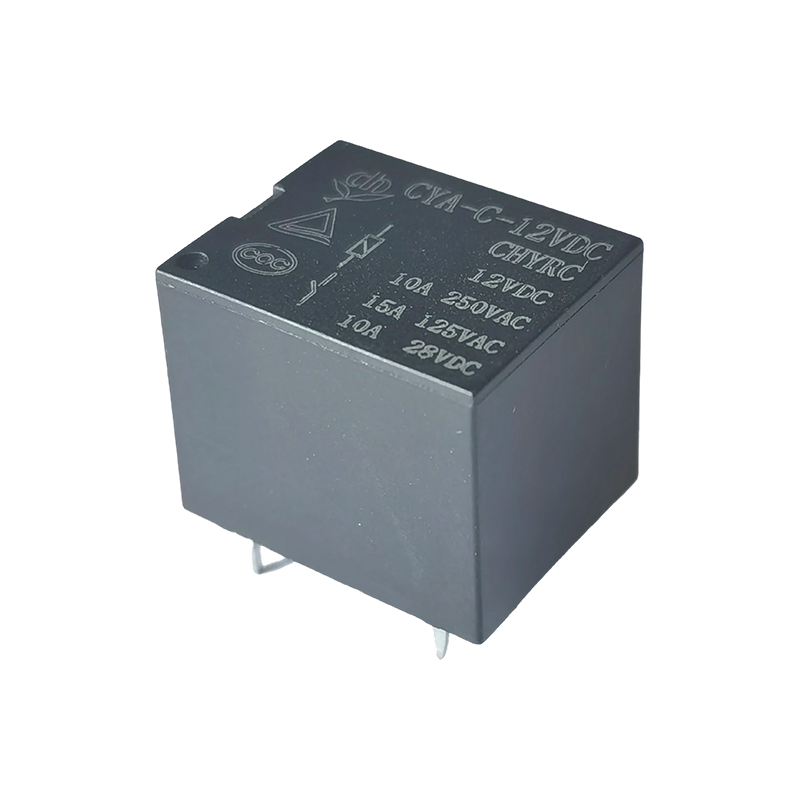

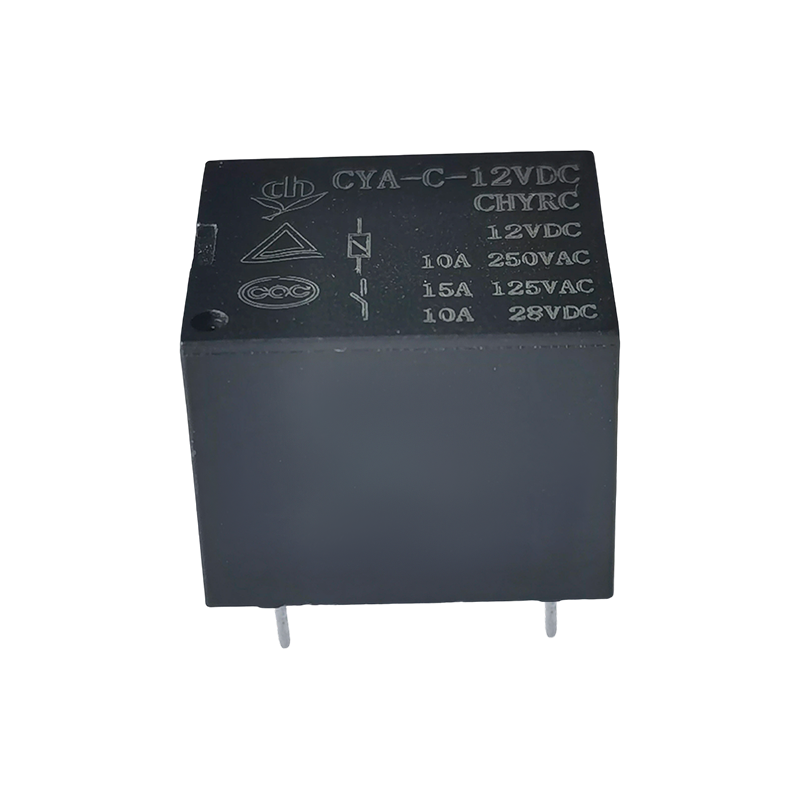

ویژگی ها:
• سازگاری بار گسترده: سازگار با بارهای AC 15A 125VAC، 12A 250VAC AC و 10A 28VDC DC، که اکثر نیازهای سوئیچینگ مدار برق کم تا متوسط را پوشش می دهد.
• ولتاژ سیم پیچ انعطاف پذیر: از ولتاژ سیم پیچ 3VDC-48VDC پشتیبانی می کند که مستقیماً با مشخصات ولتاژ مدار کنترل مختلف بدون نیاز به ماژول های تبدیل ولتاژ اضافی مطابقت دارد.
• طراحی کم مصرف: مصرف برق کویل تنها 0.36 وات است که مصرف برق کلی تجهیزات را کاهش می دهد و آن را برای دستگاه های با باتری مناسب می کند.
• گواهینامه معتبر دوگانه: دارای گواهینامه TUV و CQC، مطابق با استانداردهای ایمنی بین المللی و داخلی و مناسب برای محصولات پایانه ای که در چندین بازار فروخته می شوند.
• نصب راحت PCB: از ساختار 5 پین برای لحیم کاری و مونتاژ آسان برد مدار چاپی استفاده می کند. شکل فشرده و شبیه به مکعب قند باعث صرفه جویی در فضای نصب می شود و برای طرح های چیدمان مدار با چگالی بالا مناسب است.
• منطق سوئیچینگ پاک: از فرم تماس تک قطبی تک پرتابی (SPST) استفاده می کند که منطق سوئیچینگ ساده و واضح را ارائه می دهد، طراحی مدار را ساده می کند و احتمال خطاهای سیم کشی را کاهش می دهد.
سناریوهای کاربردی:
• لوازم خانگی: کنترل روشن/خاموش اجاق های برقی کوچک، دستگاه های پخش آب، کلیدهای کنترل از راه دور و غیره.
• کنترل صنعتی: ماژول های کوچک گسترش PLC، مدارهای سوئیچ سیگنال سنسور، ایزولاسیون سیگنال و کنترل روشن/خاموش مدار.
• خانه هوشمند: سوکت های هوشمند، ماژول های کنترل روشنایی، و غیره، سیگنال های کنترل ولتاژ پایین برای مدیریت ایمن برق.
| تایپ کنید | CYA |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 10A250VAC |
| حداکثر تغییر جریان | 15A |
| حداکثر ولتاژ سوئیچینگ | 250VAC |
| حداکثر تغییر قدرت | 2500VA |
| حداقل تغییر بار | 6V 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 8 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین کنتاکت های باز: 750 VAC، 50/60 هرتز به مدت 1 دقیقه |
| بین سیم پیچ و تماس: 1500VAC، 50/60Hz به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10,000,000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 8.5 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 120 | 25 | حدود 0.36 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ اسمی |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

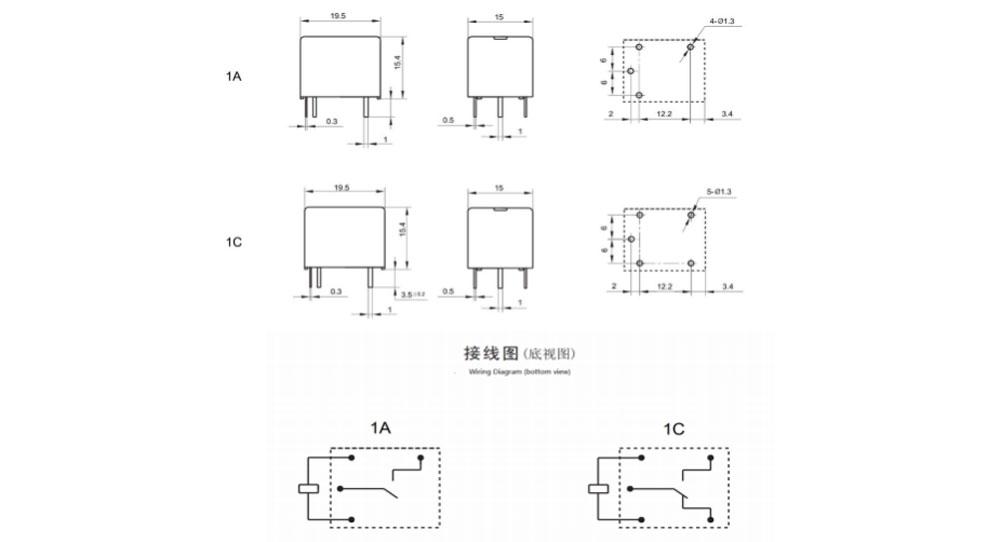

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

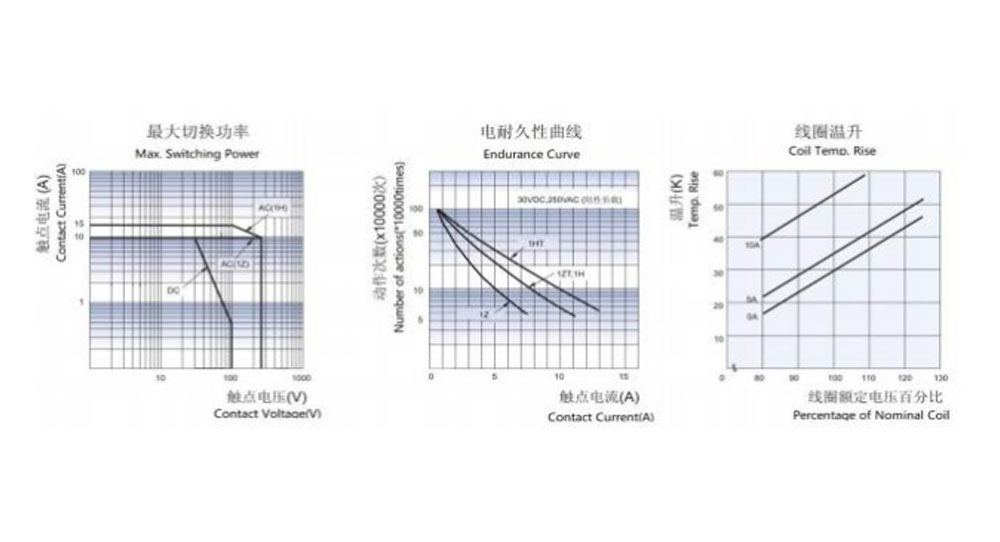

منحنی های مشخصه
اطلاعات سفارش
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: نوع: CYA
2: تعداد قطب ها: 1-1 قطب
3: تنظیم تماس: C از C; H از A; B از B
4: ولتاژ اسمی: 3، 5، 6، 9، 12، 18، 24، 48VDC
5: رنگ محفظه: W-White، H-Black، L-Blue
6: سیم پیچ Pwor: D-0.45W L-0.36W
7: ساختار محافظ: ضد S-Flux، نوع SH-Sealed قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره - نیاز ویژه
(1) رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
(2) تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
(3) پسوند ویژه سفارشی پس از ارزیابی توسط CHENGYUAN در دسترس است.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند. ما نتوانستیم تمام عملکرد و پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن. لطفاً هود تهویه را قبل از استفاده باز کنید. اگر سؤالی وجود دارد، لطفاً برای خدمات فنی با chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
