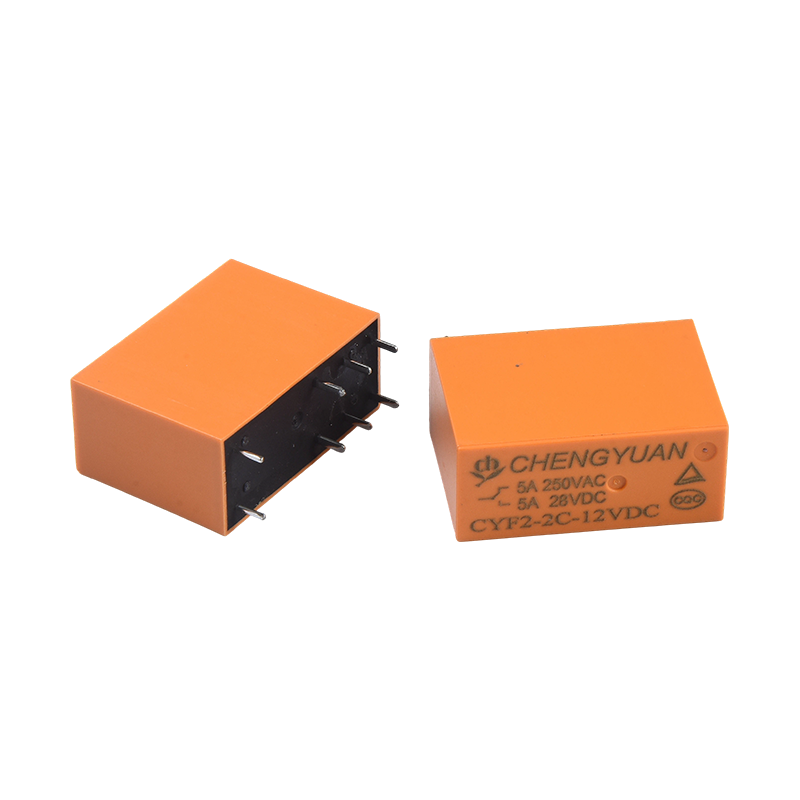

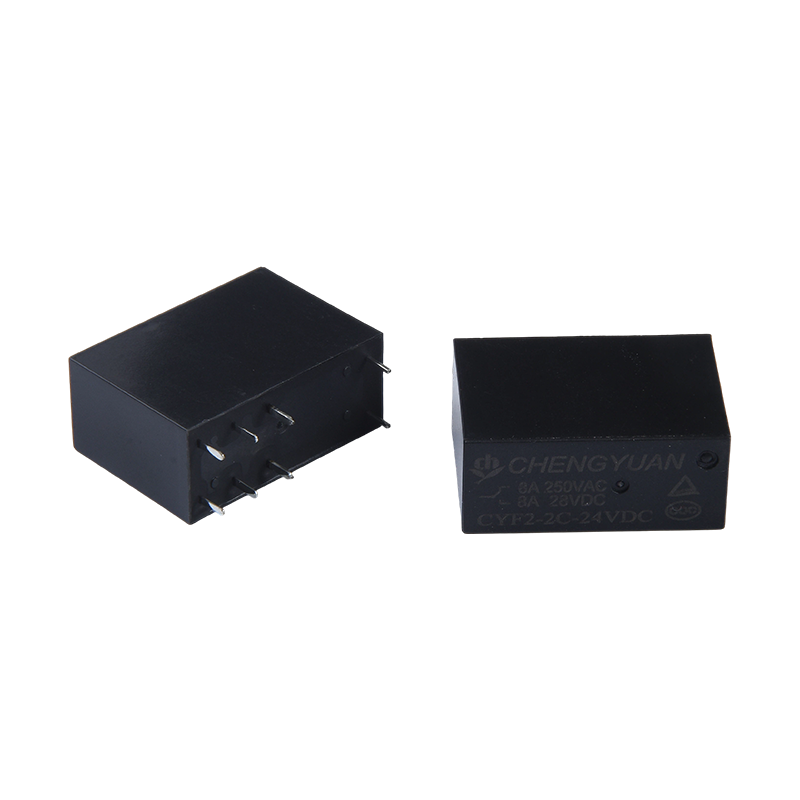

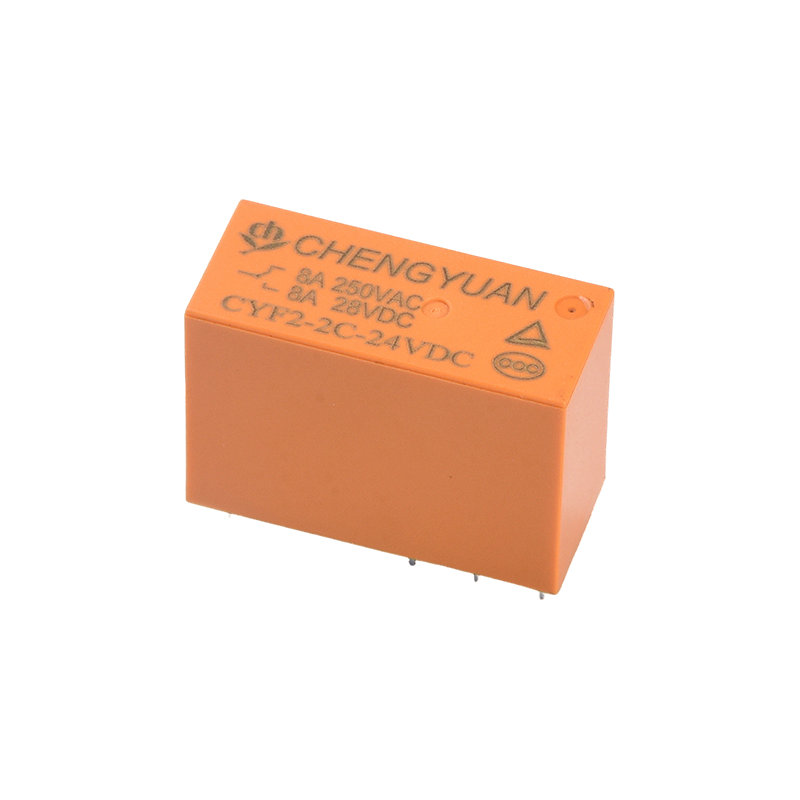

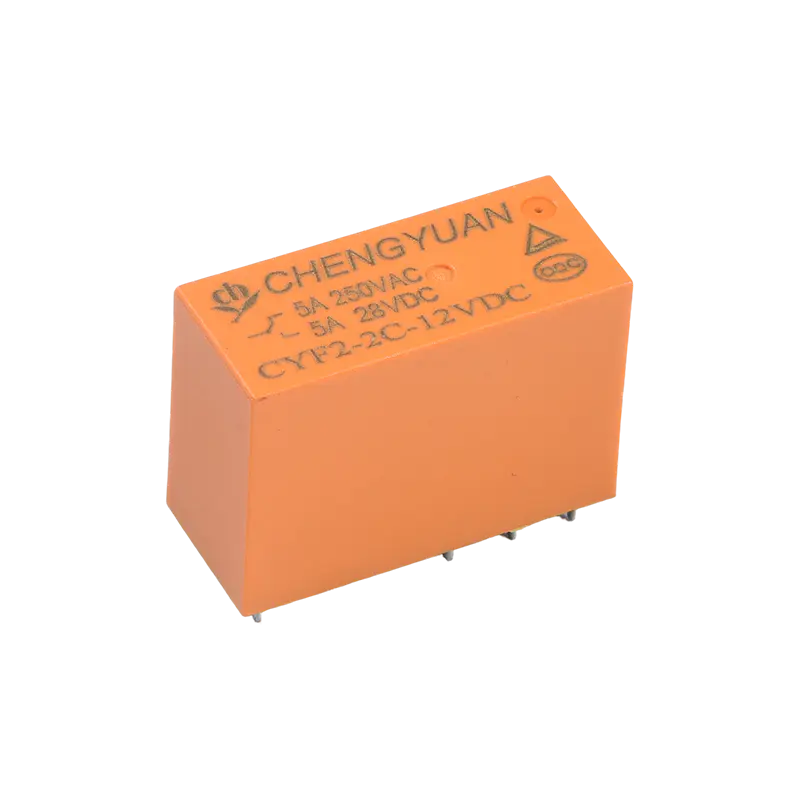

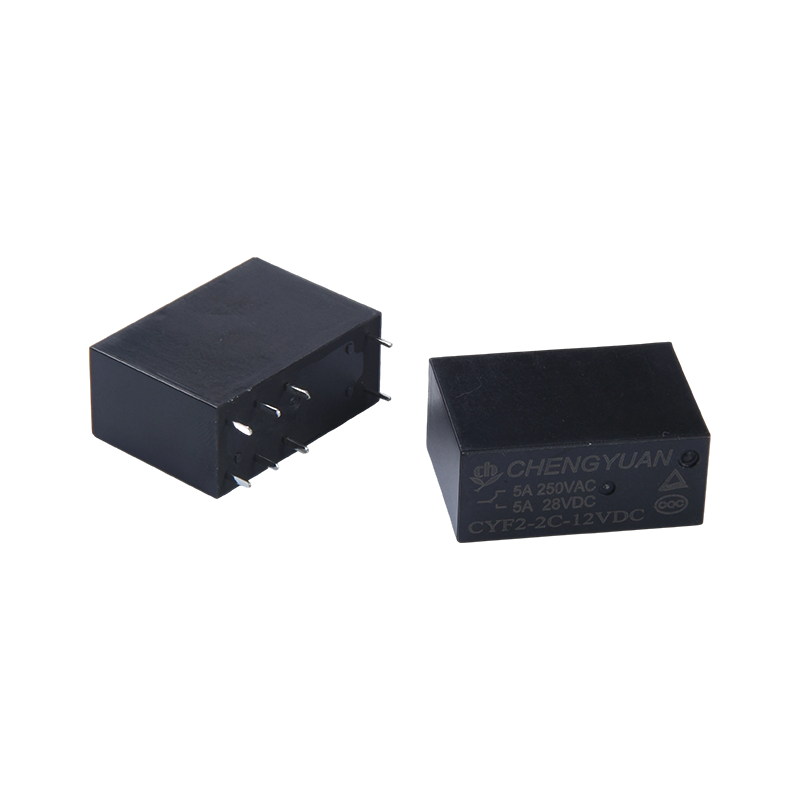

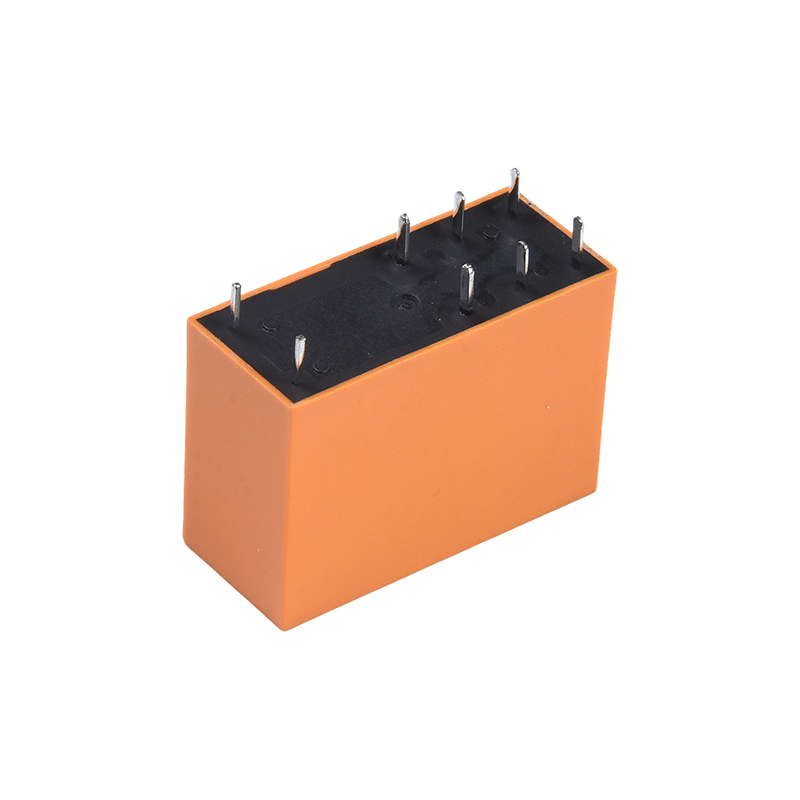

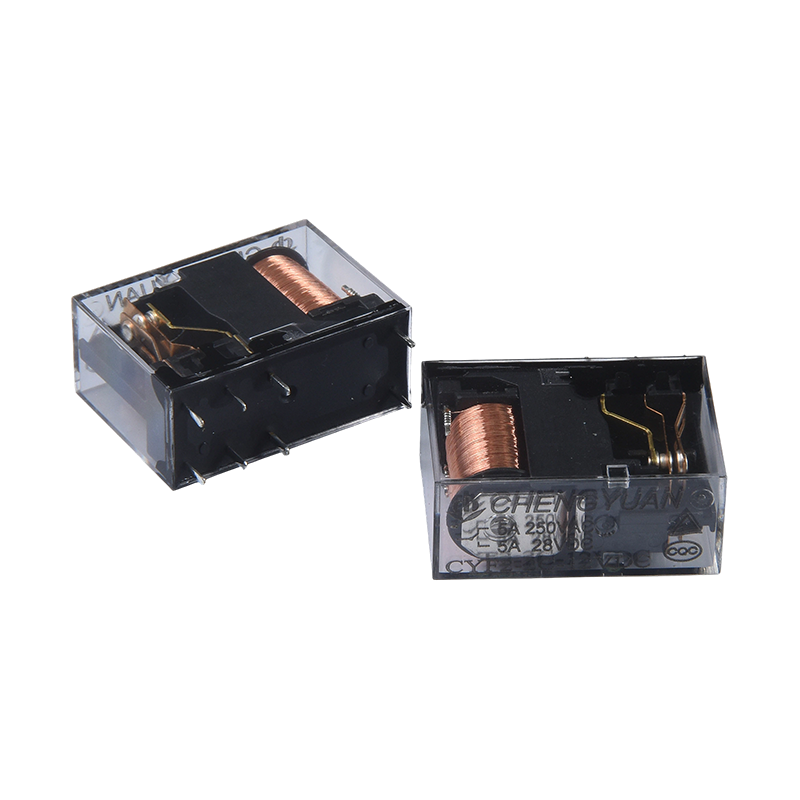

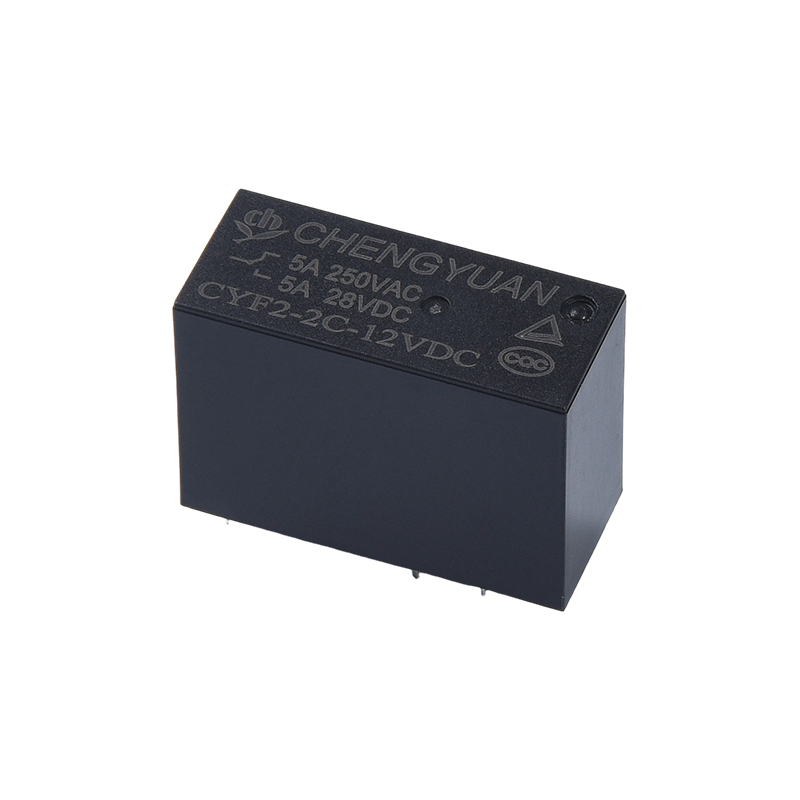

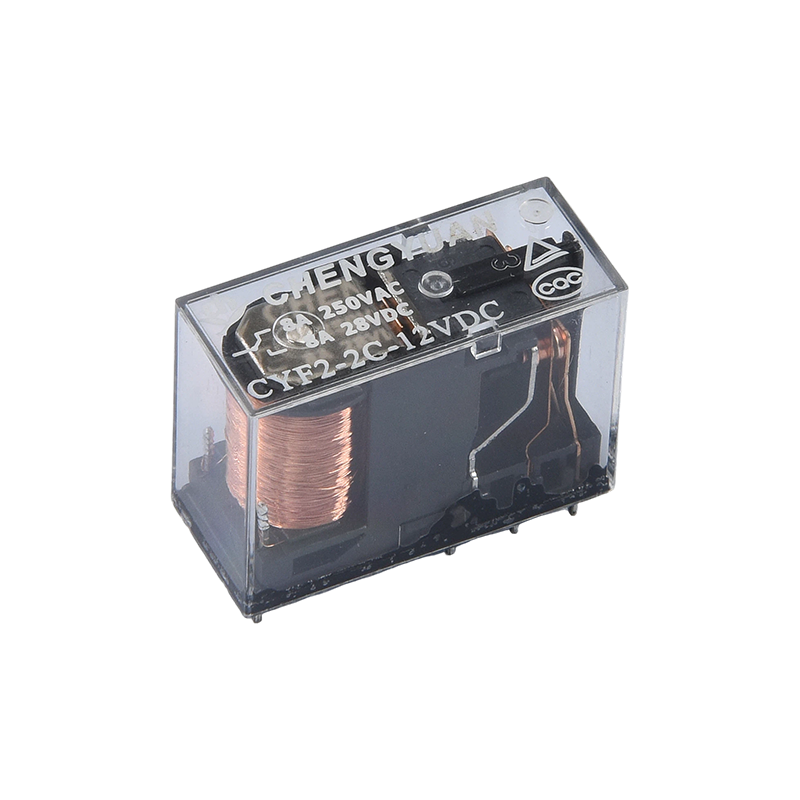

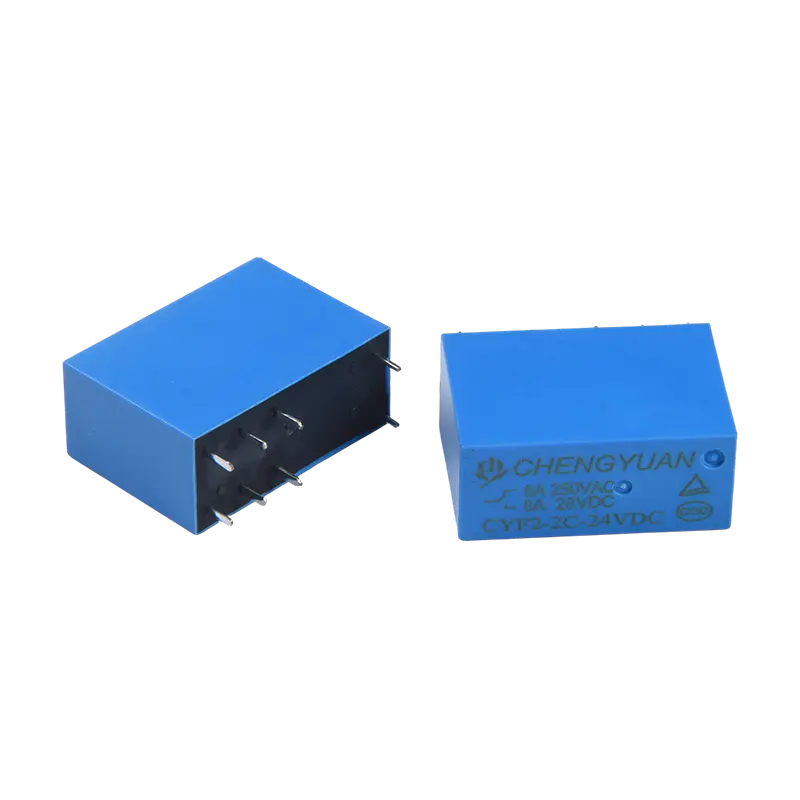

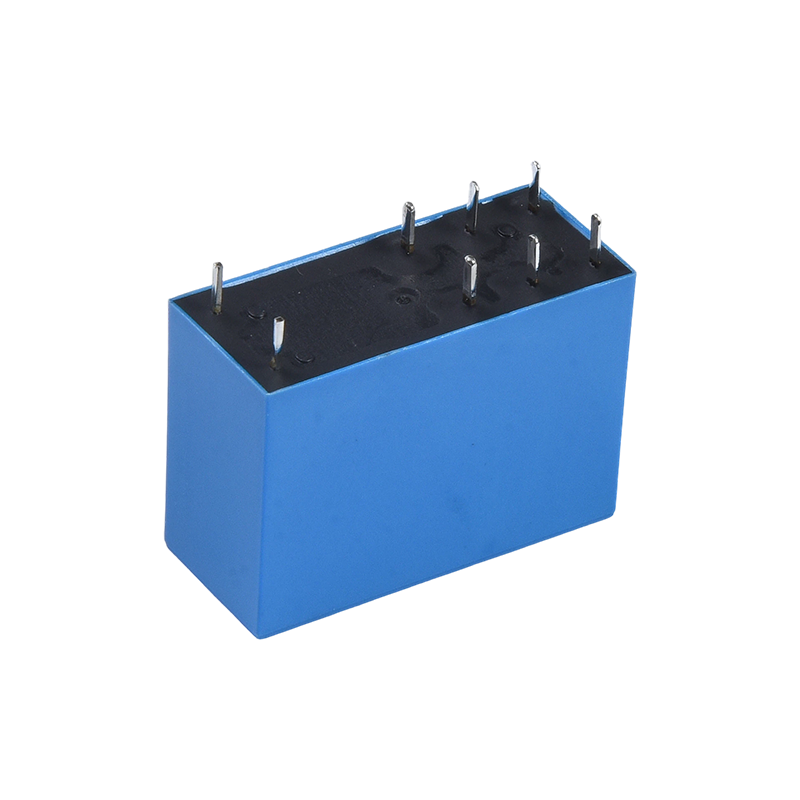

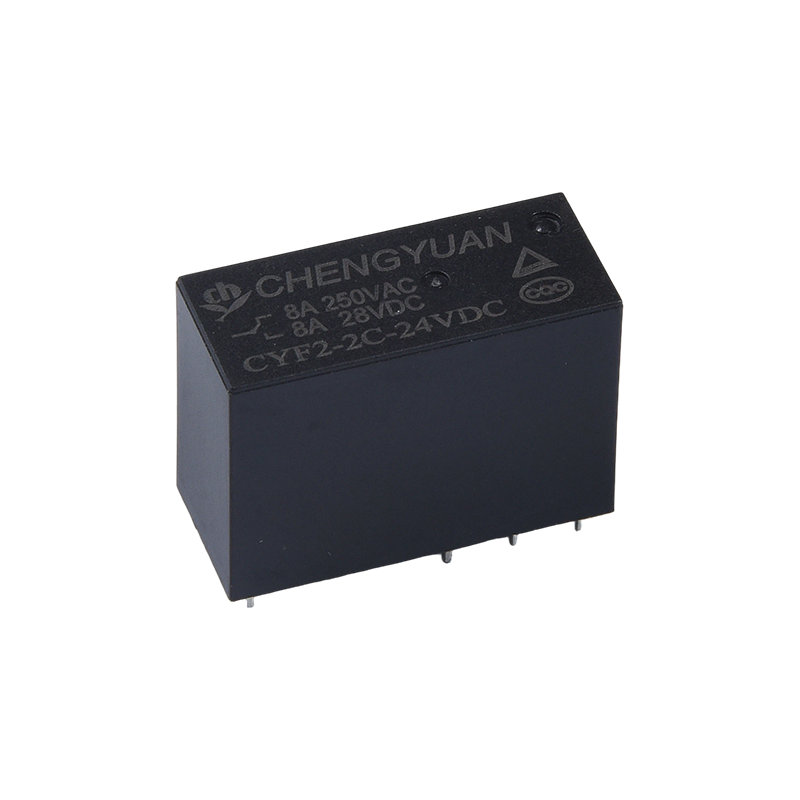

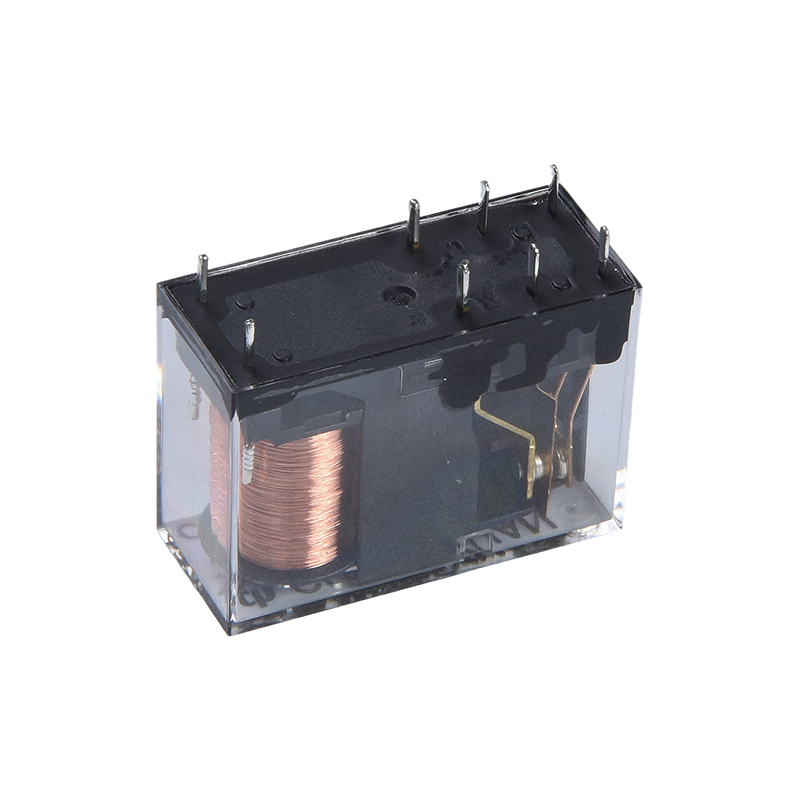

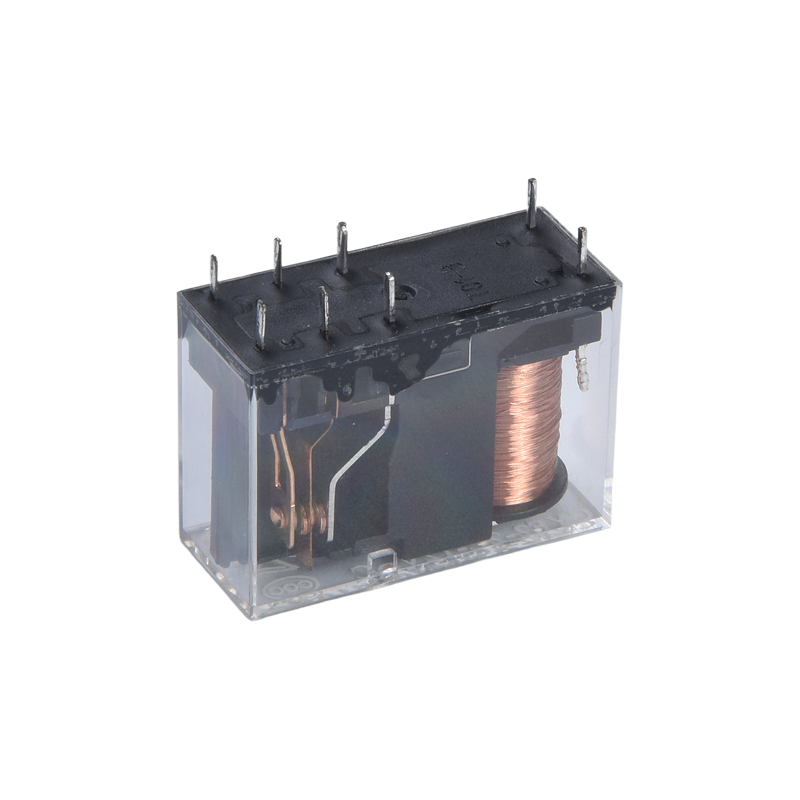

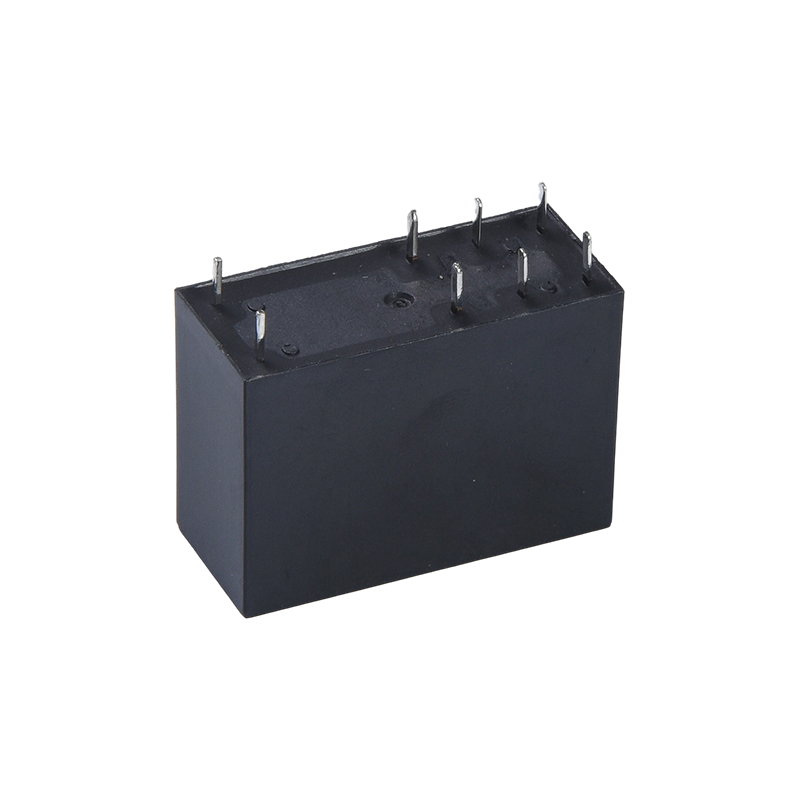

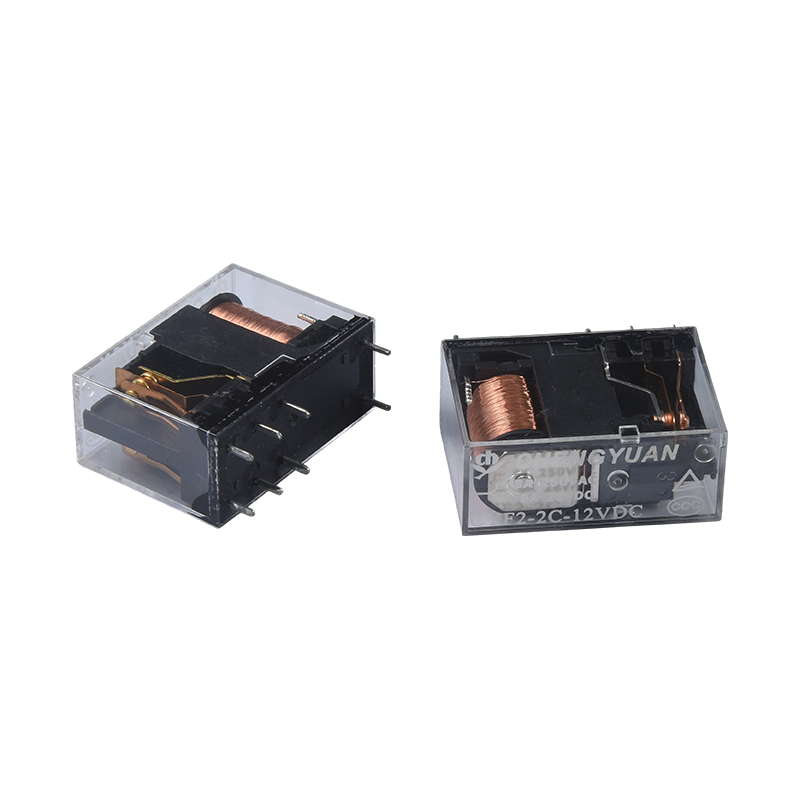

ویژگی ها:
انطباق با بار زیاد: ظرفیت سوئیچینگ تماس 17 آمپر، پوشش مشخصات بار چندگانه (2 مجموعه 5A/8A، 1 مجموعه 10A/12A/16A)، مناسب برای نیازهای مدار قدرت مختلف؛
ساختار DPDT: طراحی دو قطبی پرتابی دو قطبی امکان سوئیچینگ همزمان/مستقل دو مجموعه مدار، گسترش عملکردهای کنترل و کاهش تعداد اجزا را فراهم می کند.
عایق مقاومت در برابر ولتاژ بالا: ولتاژ مقاومت 5000 ولتی بین سیم پیچ و کنتاکت ها، عملکرد عالی عایق، کاهش خطر خرابی مدار.
سازگاری با ولتاژ گسترده: محدوده ولتاژ سیم پیچ 3VDC-48VDC، به طور مستقیم با مدارهای کنترل مختلف بدون نیاز به اجزای تبدیل ولتاژ اضافی سازگار است.

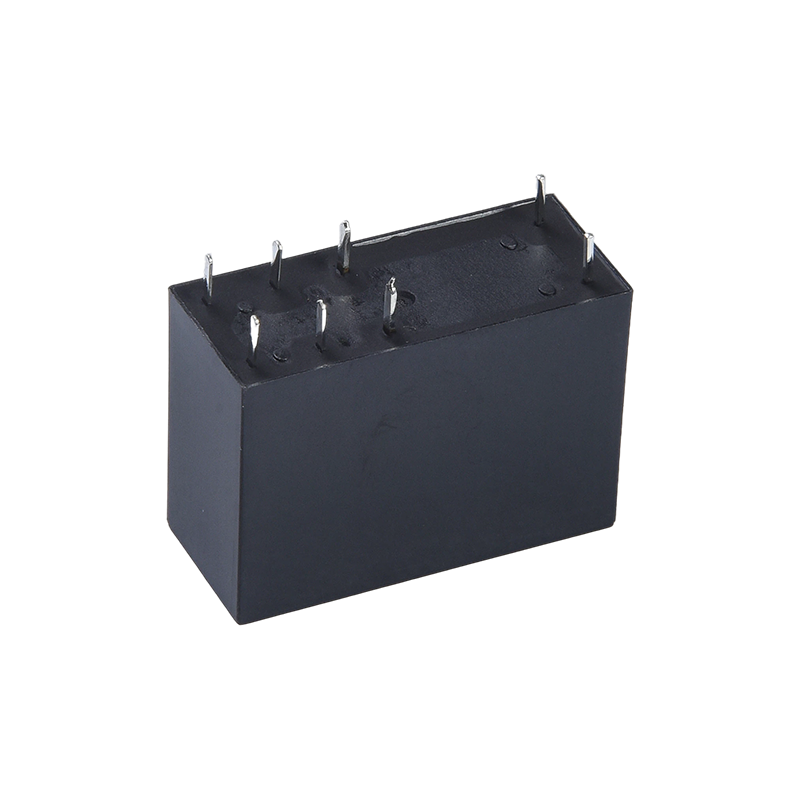

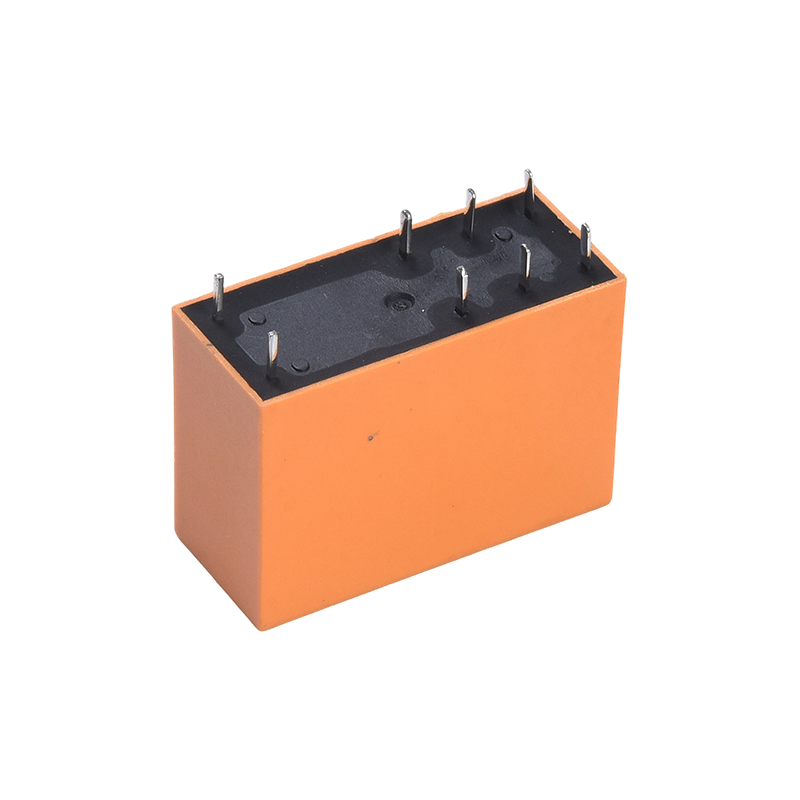

نصب فشرده: اندازه کوچک، ساختار 8 پین، مناسب برای طرح بندی PCB با چگالی بالا، صرفه جویی در فضای تجهیزات داخلی.
گواهینامه معتبر: دارای گواهی TUV و CQC، مطابق با استانداردهای ایمنی بین المللی و داخلی، مناسب برای چندین بازار منطقه ای.

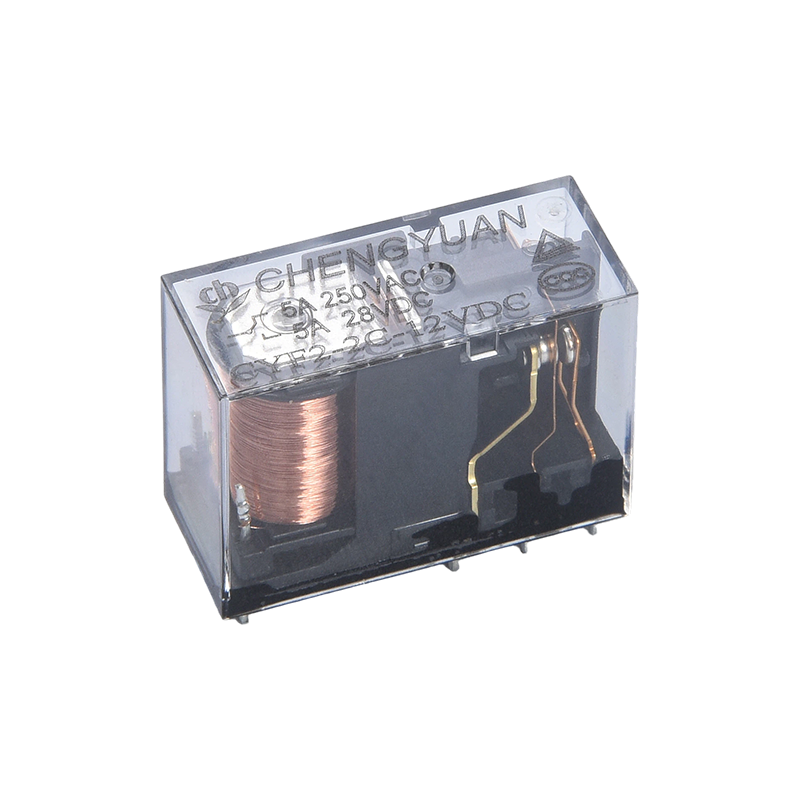

عملکرد پایدار: کنترل سوئیچینگ قابل اعتماد بر اساس اصول الکترومغناطیسی، مقاومت تماس پایدار، پاسخ سریع، مناسب برای عملکرد مداوم در محیط های کم مصرف.
مونتاژ راحت: ساختار 8 پین منظم لحیم کاری خودکار را تسهیل می کند، کارایی تولید را بهبود می بخشد و خطاهای مونتاژ را کاهش می دهد. قابل اجرا
سناریوها:
زمینه صنعتی: سوئیچینگ سیگنال و کنترل قدرت برای تجهیزات اتوماسیون صنعتی، سیستم های کنترل PLC و سیستم های الکتریکی ماشین ابزار.
حفاظت از منبع تغذیه: مدارهای سوئیچینگ برای سیستم های منبع تغذیه بدون وقفه UPS، تضمین منبع تغذیه مداوم.
لوازم خانگی: مدارهای کنترل برای لوازم خانگی بزرگ مانند ماشین لباسشویی، یخچال و تهویه مطبوع، امکان تغییر بار و انتخاب حالت را فراهم می کند.
سمعی و بصری و امنیت: سوئیچینگ سیگنال برای تجهیزات صوتی و کنترل مدار برای سیستم های هشدار امنیتی.
سایر دستگاه های الکترونیکی: مدارهای کنترل تلویزیون (تلویزیون) و ماژول های مدیریت انرژی برای ابزارهای الکترونیکی کوچک.
اطلاعات تماس
| تایپ کنید | CYF2 |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 5A/8A 250VAC |
| حداکثر تغییر جریان | 8A |
| حداکثر ولتاژ سوئیچینگ | 277 VAC |
| حداکثر تغییر قدرت | 2216VA |
| حداقل تغییر بار | 6V 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1000 VAC، 50/60 هرتز به مدت 1 دقیقه |
| بین سیم پیچ و تماس: 5000 VAC، 50/60 هرتز به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 14 گرم |
داده‌های سیم پیچ (در 20℃)
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 240 | 12.5 | حدود 0.72 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | حدود 0.54 وات |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، حداکثر ولتاژ مجاز را برای بیش از 10 دقیقه روی سیم پیچ اعمال نکنید.

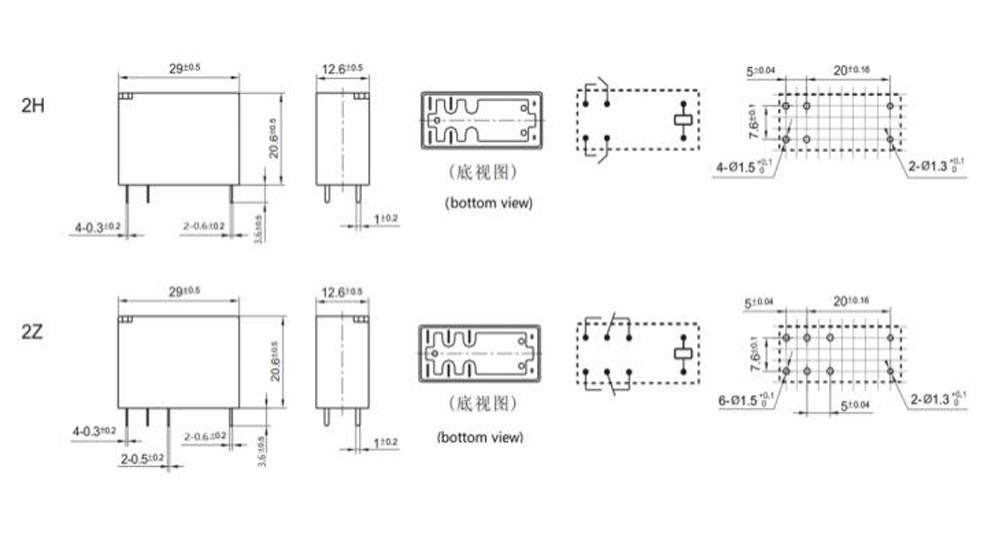

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

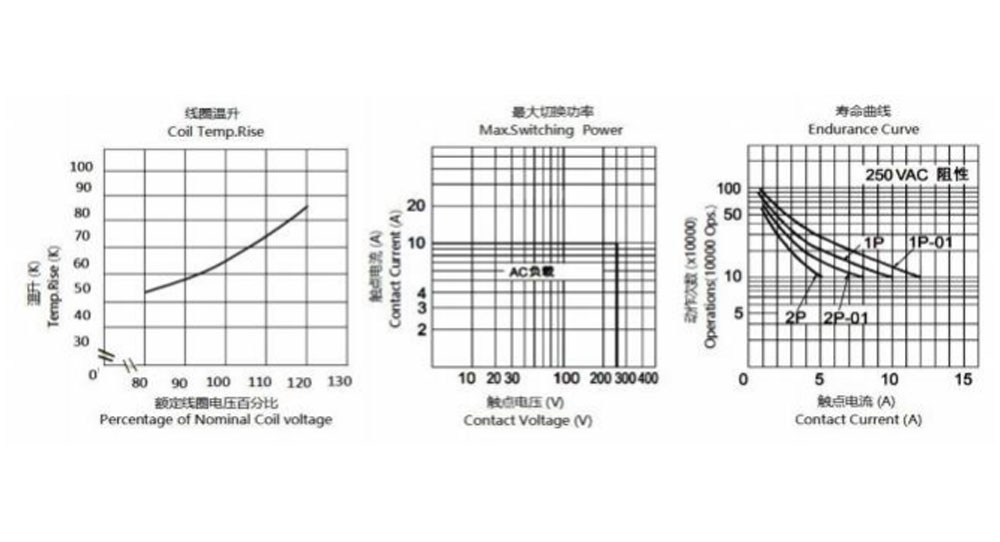

منحنی های مشخصه
اطلاعات سفارش
CYF2 H - 2 - C - 12VDC - H - D - T - XX
۱.
1: نوع: CYF2
2： 8A نیل -5A
3: تعداد قطبها: 2-2 قطب
4: تنظیم تماس: C Fom C ؛ H از A ؛ B از B
5: ولتاژ اسمی: 3،5،6،9،12،18،24،48VDC
6: رنگ محفظه: T -شفاف، H-مشکی، L-آبی
7: کویل Pwor: D-0.72W L-0.54W
8: ساخت و ساز محافظتی: ضد S-Flux،
نوع SH-Sealed قابل شستشو
9: پارامتر ویژه: نوع نیل-استاندارد
نامه یا شماره-شرایط ویژه
رله‌های ضد شار را نمی‌توان در محیطی با آلاینده‌هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
بعد از اینکه رله‌های ضد شار روی PCB مونتاژ شدند، تمیز کردن آب یا پردازش سطح پیشنهاد نمی‌شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کنند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت درست برای انتخاب باشند
محصول مناسب برای کاربرد خودشان. برای رله‌های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً قبل از استفاده، سوراخ تهویه داخل جعبه را باز کنید. اگر سؤالی وجود دارد، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند از کدام محصول باید استفاده شود.
