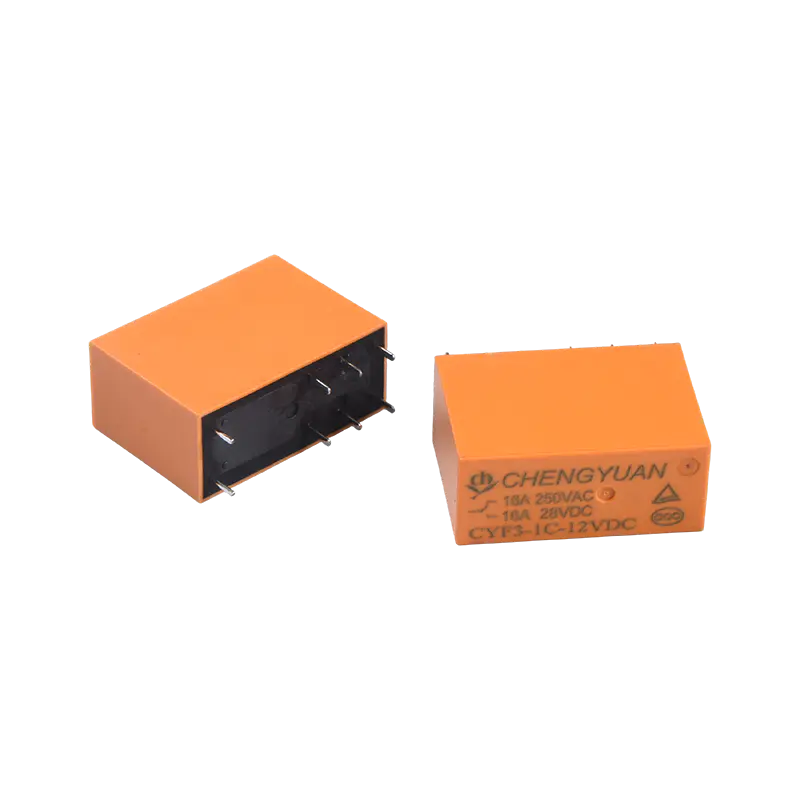

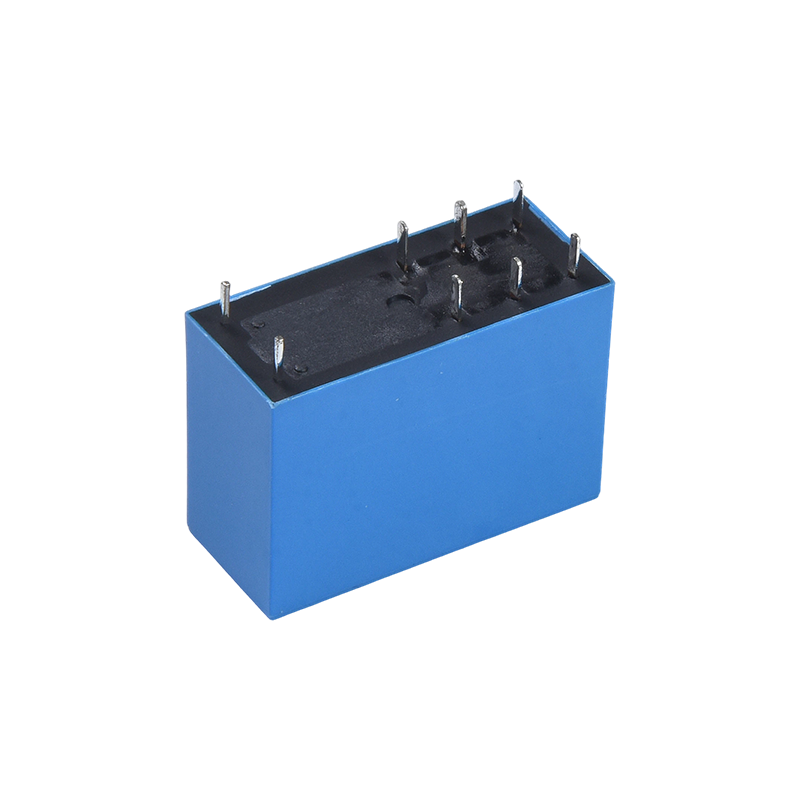

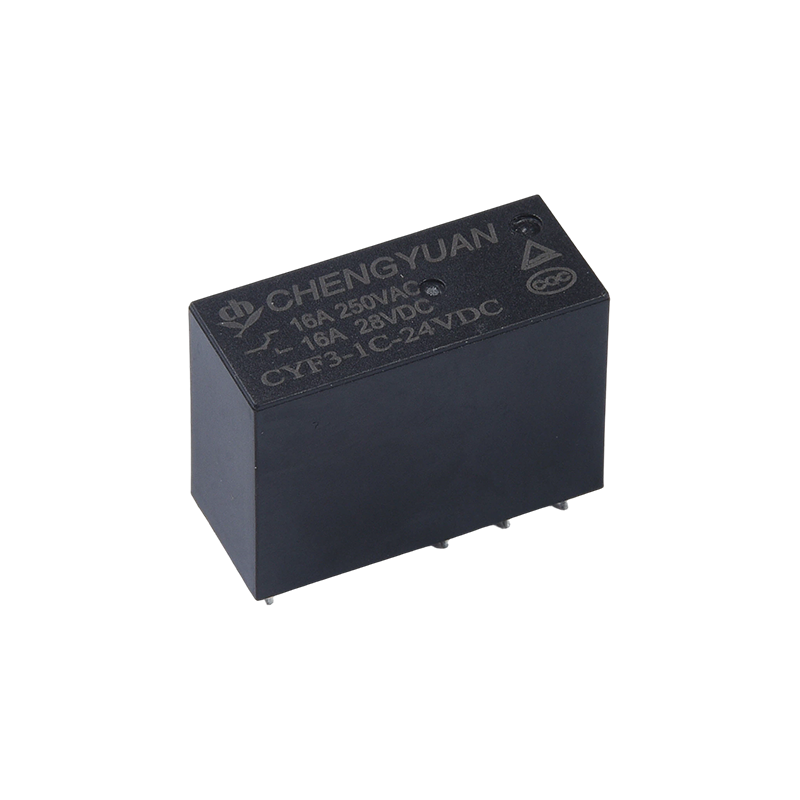

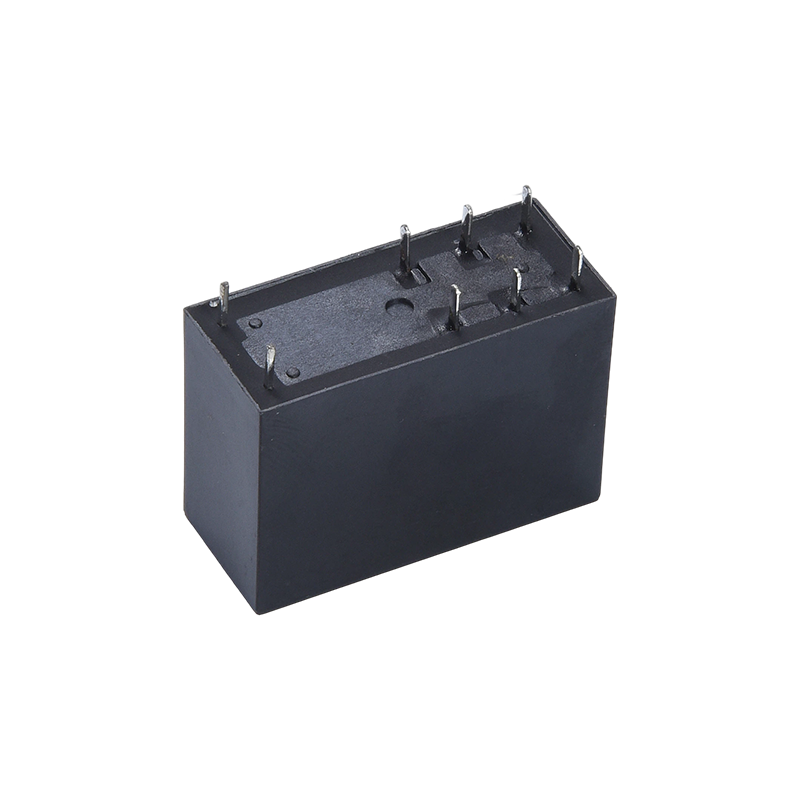

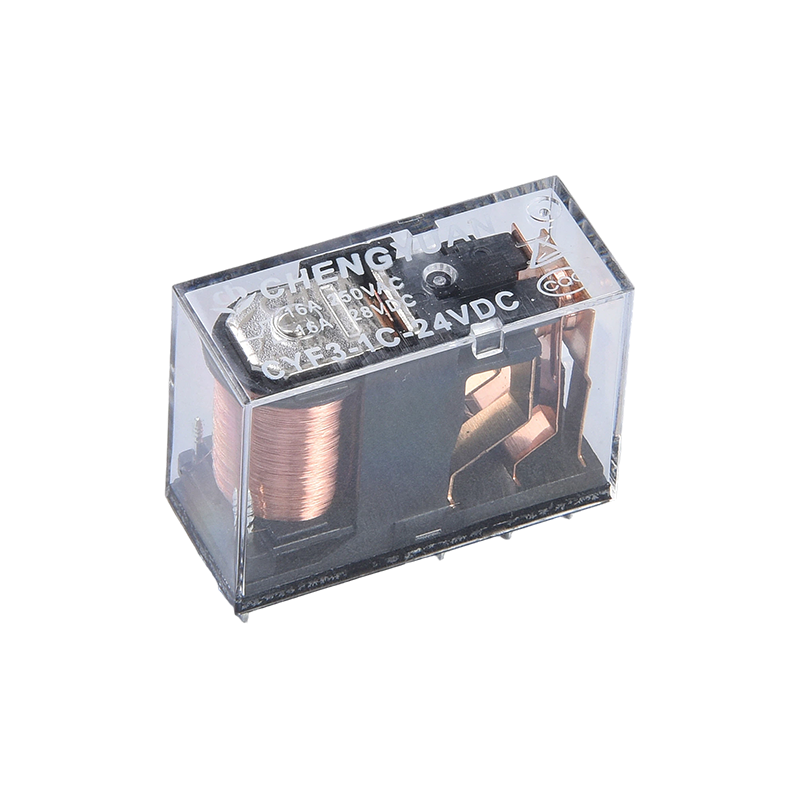

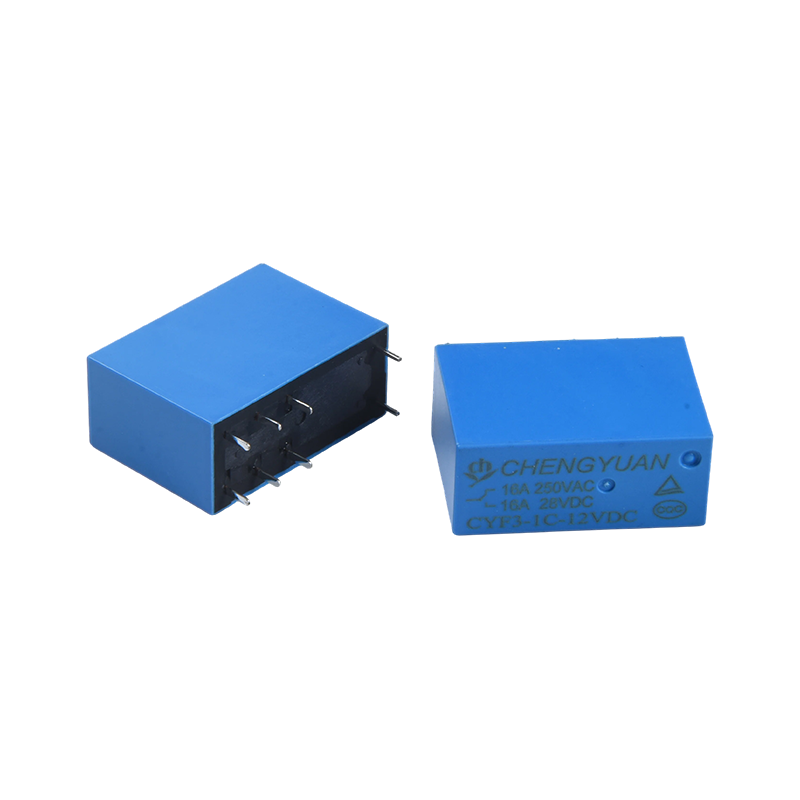

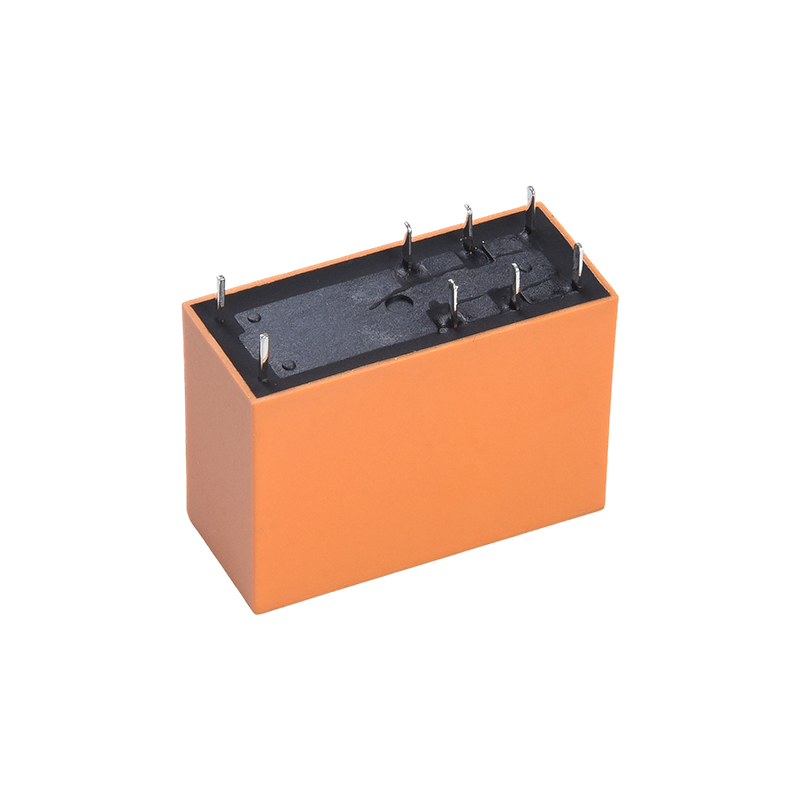

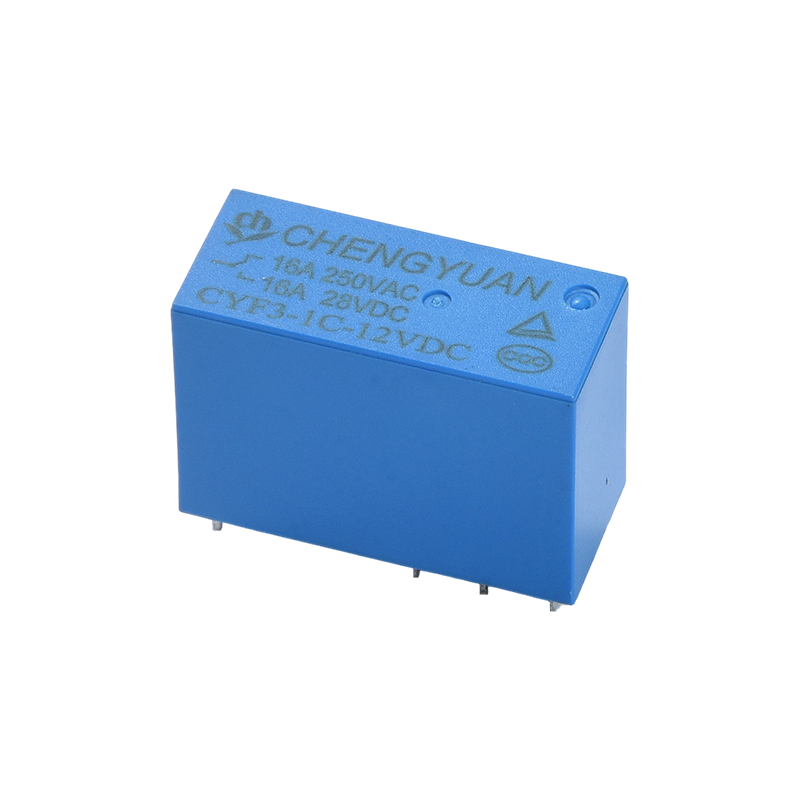

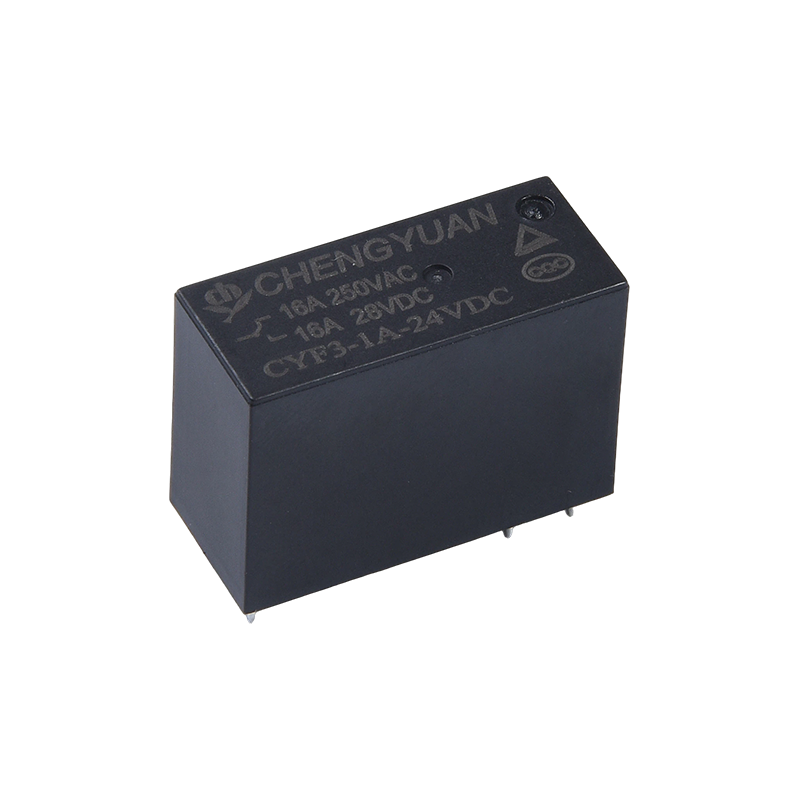

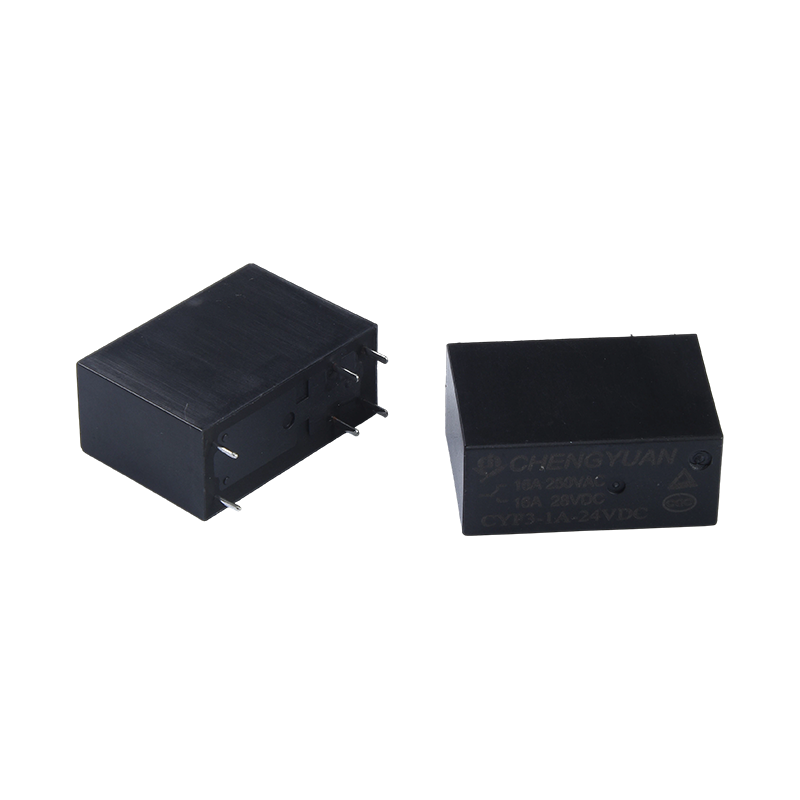

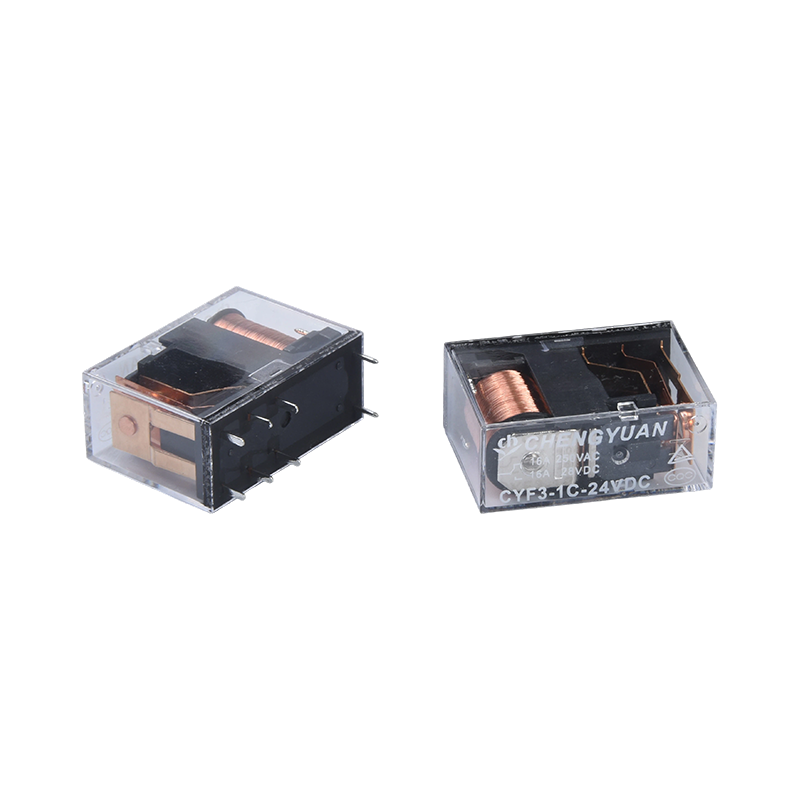

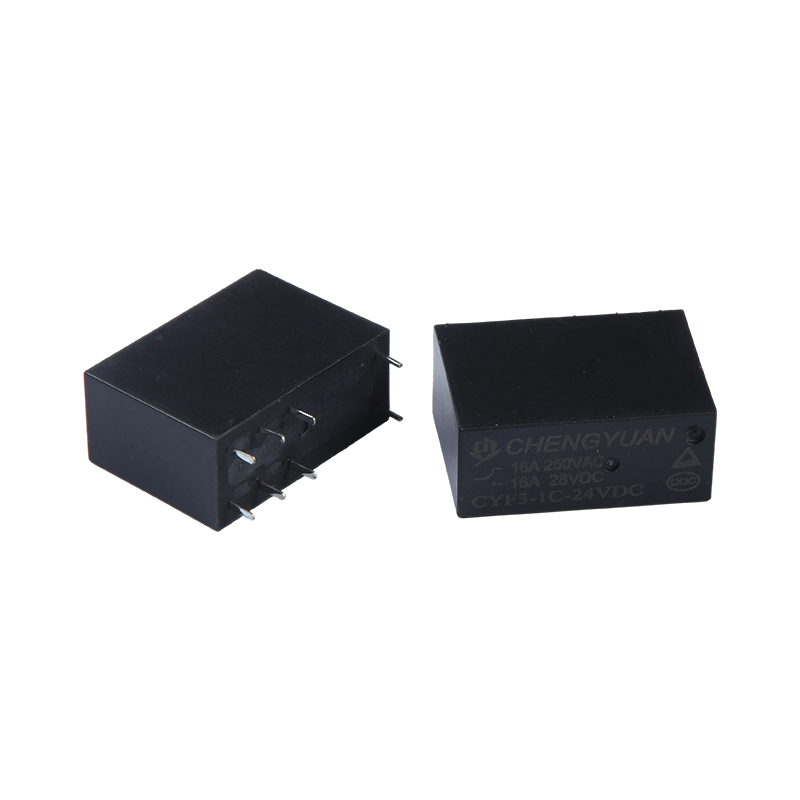

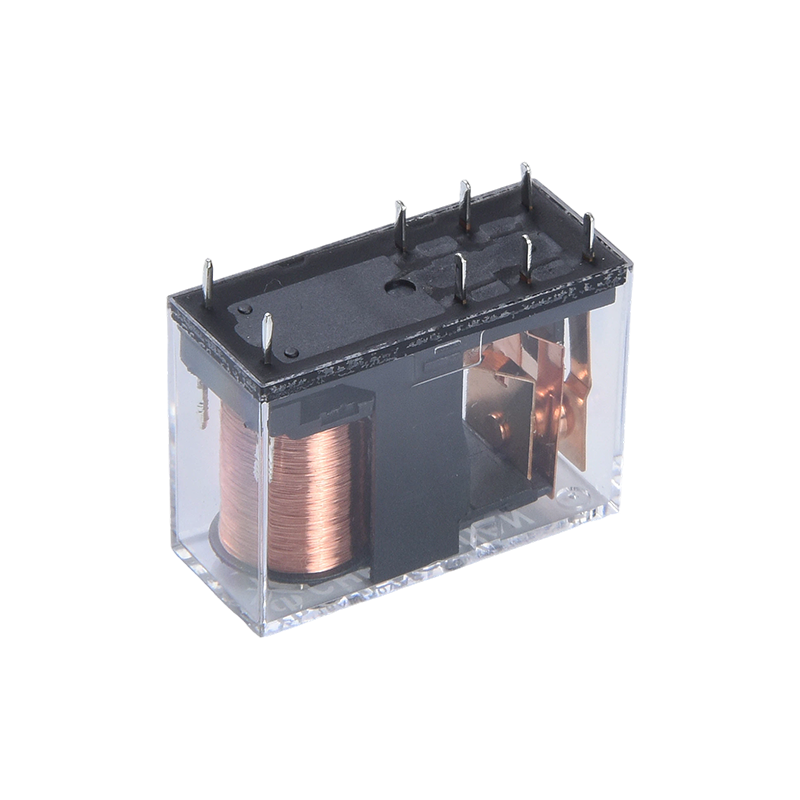

جزئیات محصول:
بار بالا و قدرت دی الکتریک: ظرفیت سوئیچینگ کنتاکت تا 17 آمپر، قدرت دی الکتریک 5000 ولت بین سیم پیچ و کنتاکت ها، مناسب برای محیط های مدار با بار بالا و ایزوله بالا.
طراحی فشرده: اندازه کوچک، مناسب برای نصب PCB با چگالی بالا، صرفه جویی در فضای داخلی در تجهیزات.
طیف گسترده ای از کاربردها: مناسب برای تجهیزات ارتباطی، سیستم های امنیتی، تجهیزات اداری و لوازم خانگی مانند تهویه مطبوع و اجاق های مایکروویو. همچنین در اتوماسیون صنعتی، منابع تغذیه UPS، سیستم های الکتریکی ماشین ابزار و کنترل صوتی استفاده می شود.
پیکربندی تماس قابل اطمینان: چندین گزینه بار تماس را ارائه می دهد، از جمله 2 مجموعه 5A/8A و 1 مجموعه از پیکربندی های 10A، 12A و 16A، که نیازهای مدارهای کنترل خودکار مختلف را برآورده می کند.
محیط کاربردی:
محیط الکتریکی: مناسب برای مدارهای کنترل ریز توان با سوئیچینگ مکرر ولتاژ کنترل و جریان بار.
محیط فیزیکی: قابل نصب در طرح‌بندی‌های PCB با فضای محدود و با چگالی بالا که معمولاً در بردهای کنترل الکتریکی مختلف یافت می‌شود.
شرایط عملیاتی: مناسب برای اکثر محیط‌های داخلی تجهیزات الکتریکی و صنعتی، که معمولاً در مکان‌هایی با تهویه مناسب و بدون لرزش شدید یافت می‌شوند.
سیستم‌های سازگار: می‌توان آن‌ها را در کنترل خودکار، مدیریت برق و سیستم‌های هشدار امنیتی برای دستیابی به ایزولاسیون مدار و کنترل سوئیچینگ قابل ادغام کرد.
اطلاعات تماس
| تایپ کنید | CYF3 |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 16A250VAC /17A 277 VAC |
| حداکثر تغییر جریان | 16A |
| حداکثر ولتاژ سوئیچینگ | 277VAC |
| حداکثر تغییر قدرت | 4709VA |
| حداقل تغییر بار | 6V 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1000 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 5000 VAC، 50/60 هرتز برای 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریبا 14 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 240 | 12.5 | حدود 0.72 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | حدود 0.54 وات |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از داغ شدن بیش از حد سیم پیچ، بیش از 10 دقیقه حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

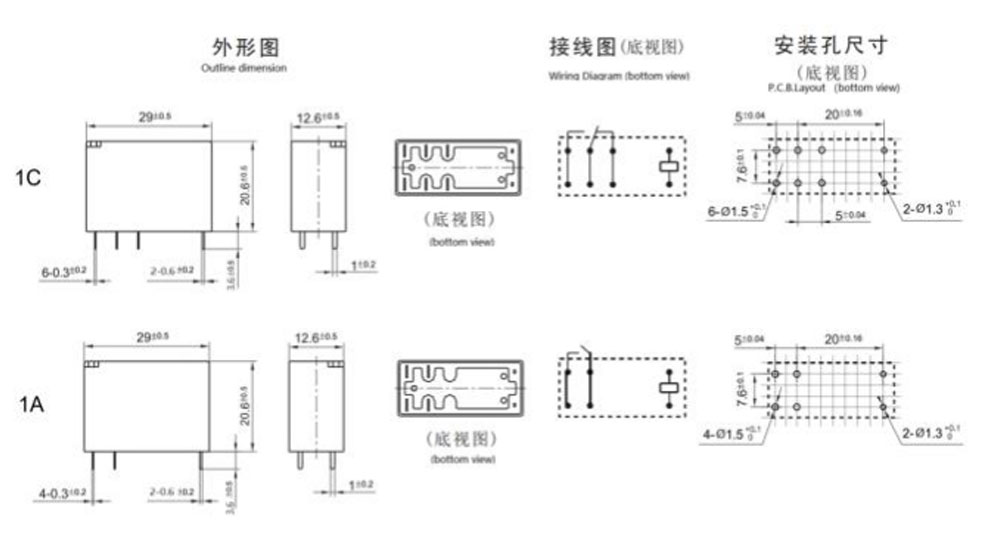

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

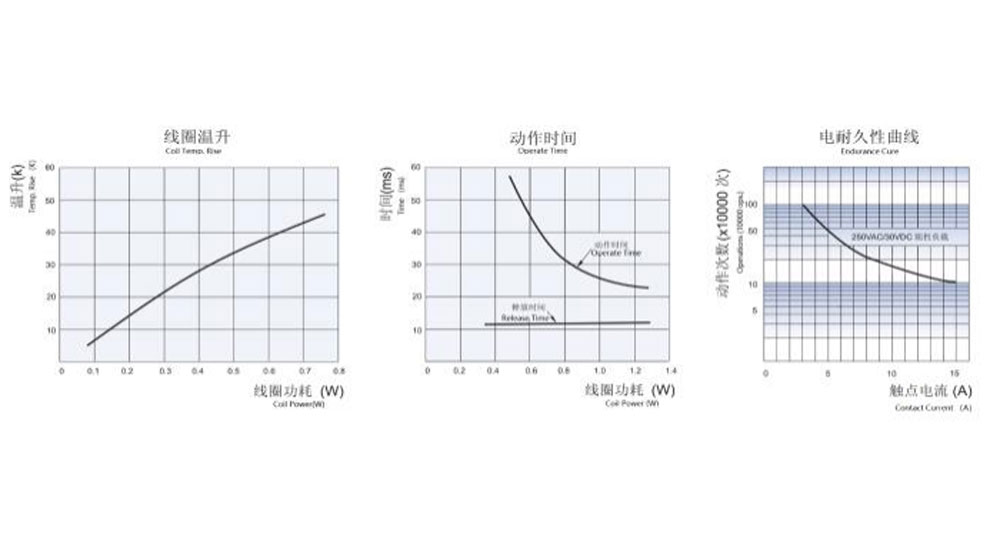

منحنی های مشخصه
اطلاعات سفارش
CYF3 - 1 - C - 12VDC - H - D - T - XX
۱۰
1: نوع: CYF3
2: تعداد قطبها: 1-1 قطب
3: تنظیم تماس: C از C ؛ H از A ؛ B از B
4: ولتاژ اسمی: 3،5،6،9،12،18،24،48VDC
5: رنگ محفظه: T -شفاف، H-مشکی، L-آبی
6: کویل Pwor: D-0.72W L-0.54W
7: ساخت و ساز محافظتی: ضد S-Flux،
SH-Sealed نوع قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره - نیاز ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
