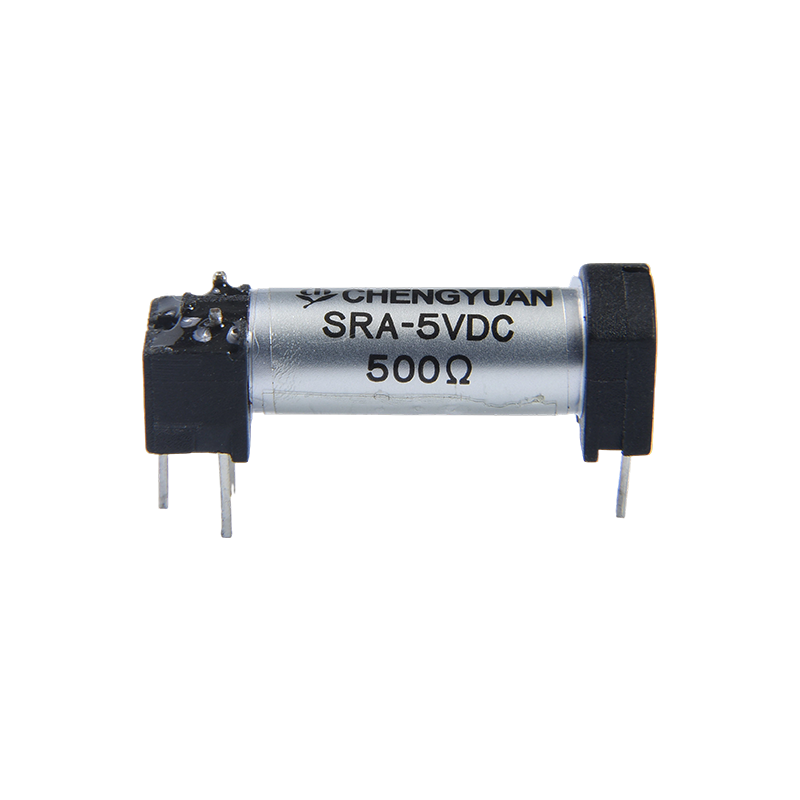

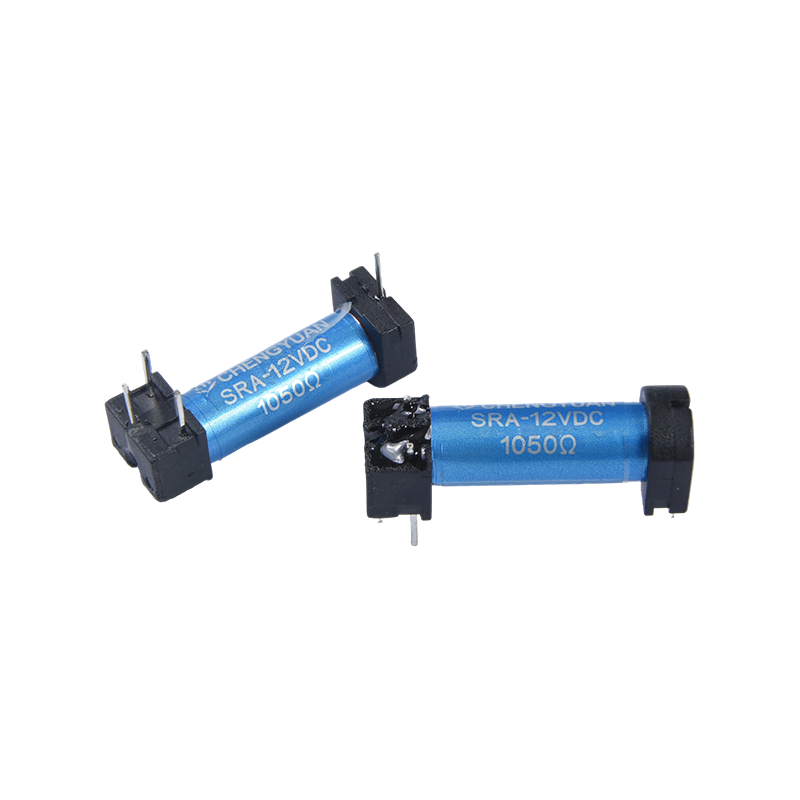

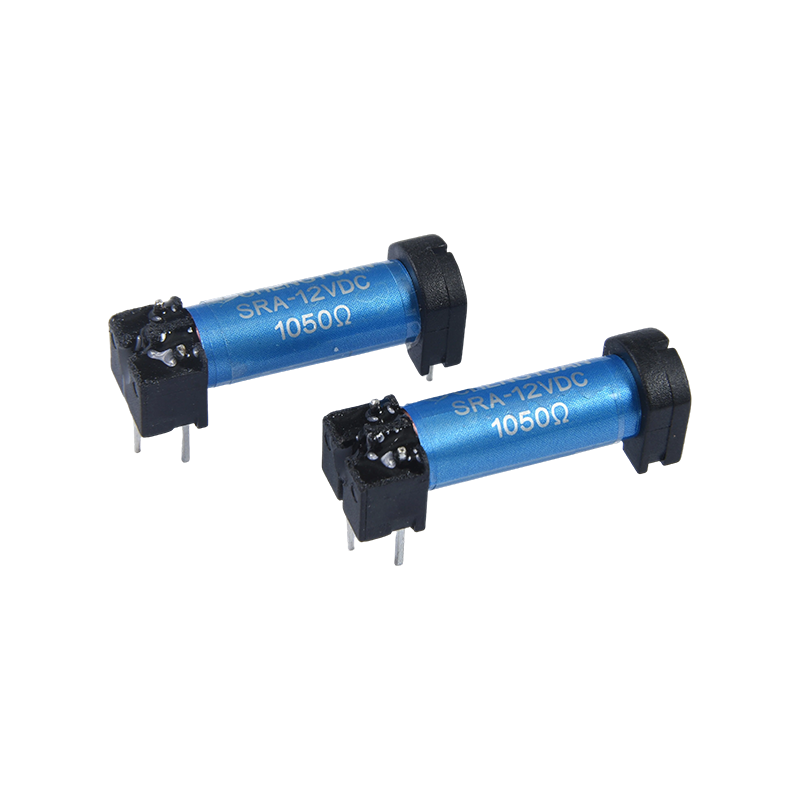

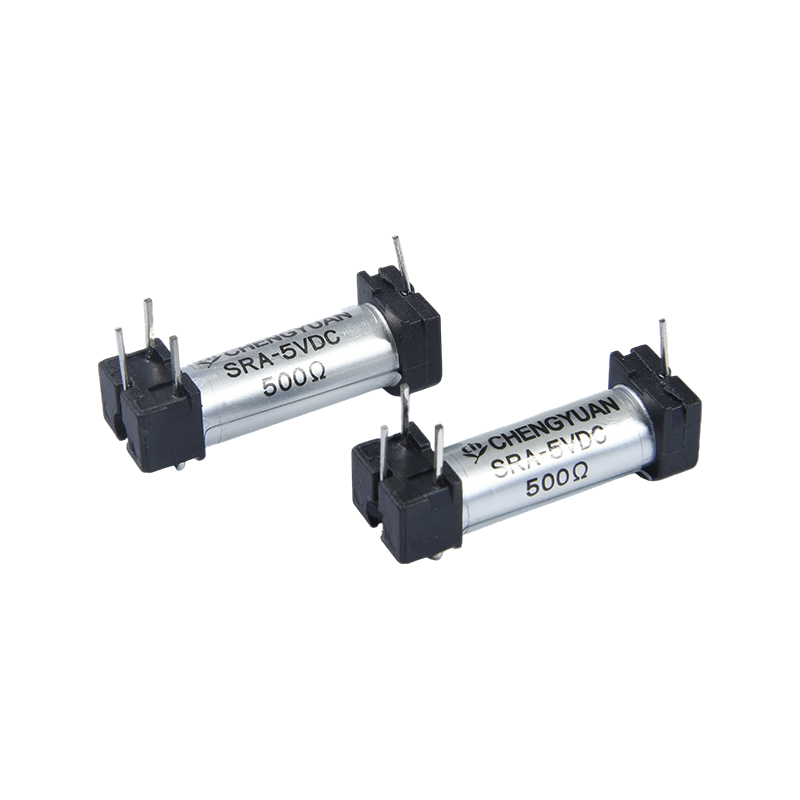

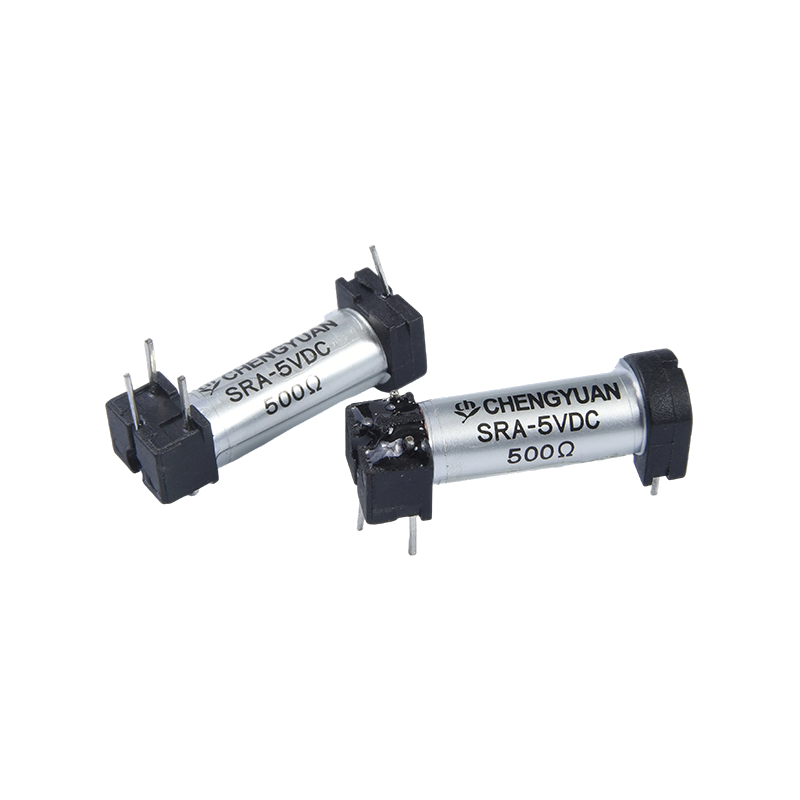

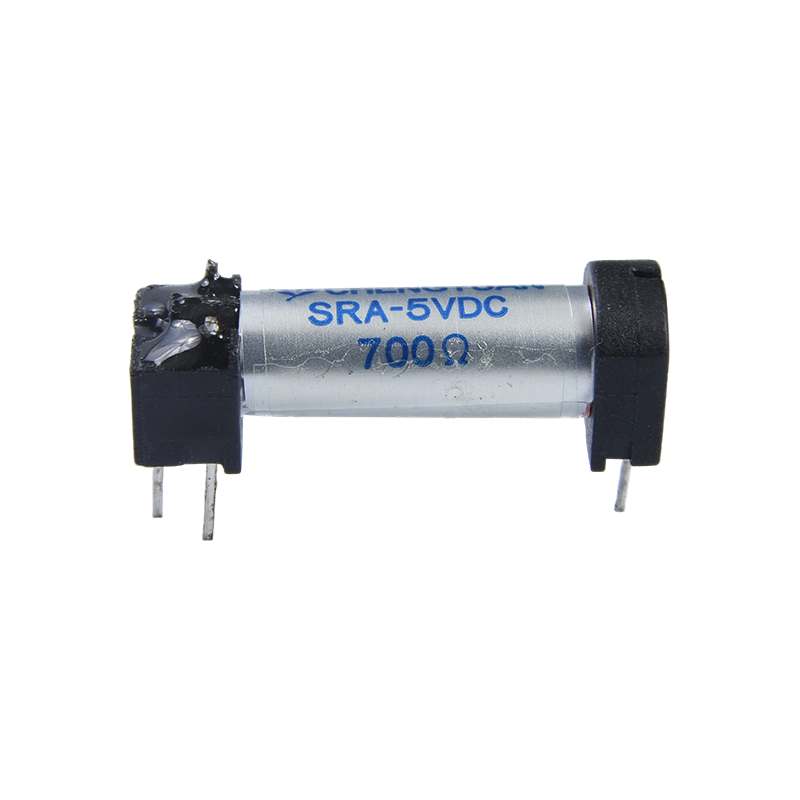

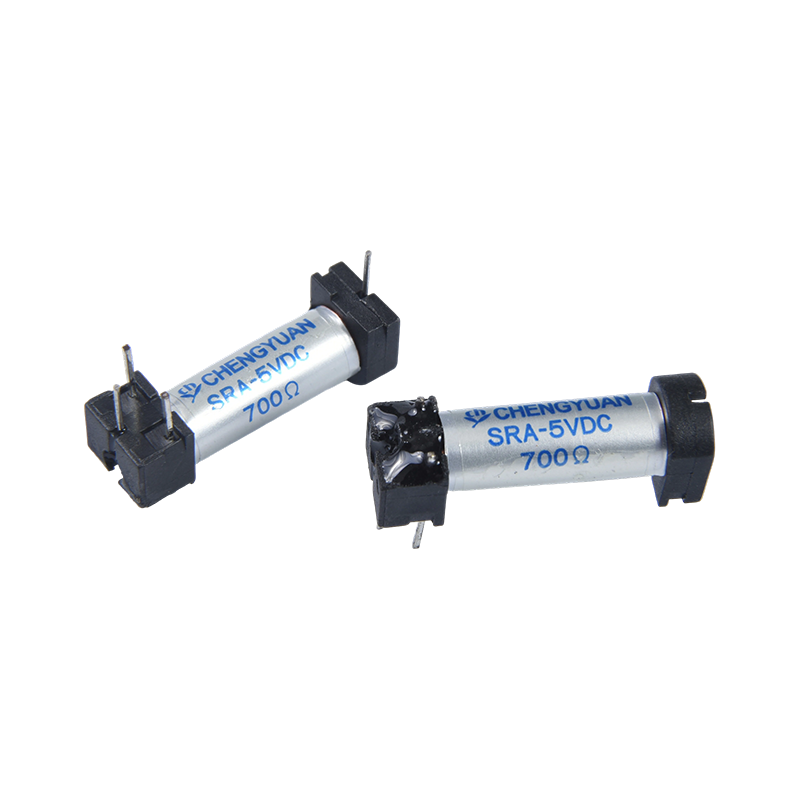

I. ویژگی های محصول
1. طراحی کوچک: اندازه کوچک و وزن سبک به طور موثر فضای برد PCB را ذخیره می کند، مناسب برای سناریوهای نصب با چگالی بالا.
2. نصب راحت: پشتیبانی از لحیم کاری مستقیم بر روی بردهای مدار چاپی، سازگار با فرآیندهای لحیم کاری خودکار، بهبود کارایی مونتاژ.
3. ساختار قابل اعتماد: ساختار سوئیچ نی را اتخاذ می کند که مقاومت در برابر ضربه و لرزش قوی را ارائه می دهد و عملکرد پایدار را در محیط های مختلف تضمین می کند.
II. مزایا
1. حساسیت بالا: طراحی با حساسیت بالا امکان پاسخ سریع به سیگنال های کنترل ضعیف را فراهم می کند و دقت کنترل را بهبود می بخشد.
2. مصرف کم برق: مصرف برق کم سیم پیچ، مناسب برای دستگاه های الکترونیکی با باتری یا کم مصرف.
3. سازگاری قوی با محیط: مقاومت عالی در برابر شوک و لرزش، عمر طولانی، کاهش هزینه های تعمیر و نگهداری تجهیزات و جایگزینی.
4. نصب و انتخاب انعطاف پذیر: از لحیم کاری مستقیم PCB پشتیبانی می کند، با مشخصات امپدانس سیم پیچ های متعدد در دسترس برای مطابقت با مدارهای مختلف و نیازهای نصب.

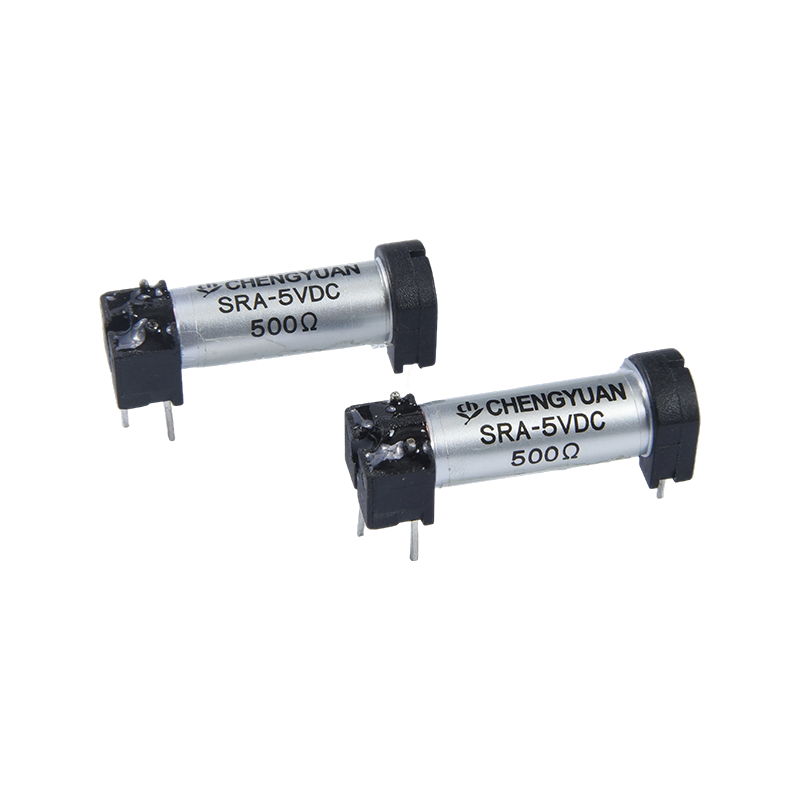

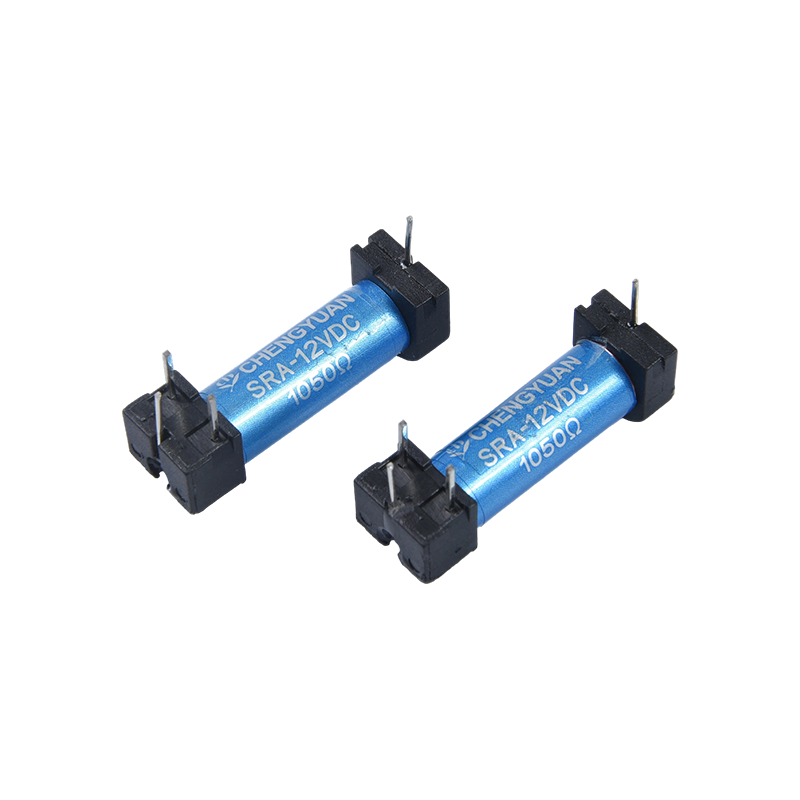

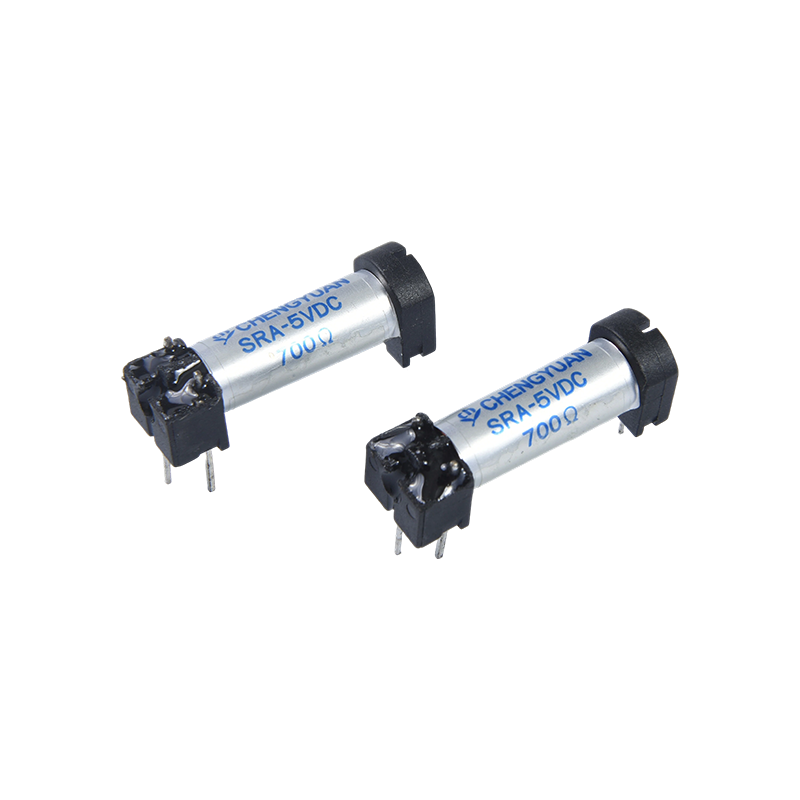

III. جزء اصلی رله نی SR، سوئیچ نی، در یک گاز بی اثر آب بندی شده است. مدار با مغناطیس کردن کنتاکت های نی از طریق میدان مغناطیسی روشن و خاموش می شود. اندازه فوق العاده کوچک، مصرف انرژی کم، حساسیت بالا و طول عمر طولانی از مزایای کلیدی آن است که آن را برای کاربردهایی که نیاز به کارایی و قابلیت اطمینان فضای بالایی دارند مناسب می کند.
کاربردهای معمولی عبارتند از:
تجهیزات ارتباطی: در شماره گیرها، سیستم های تلفن تصویری و غیره برای سوئیچینگ سیگنال یا حفاظت مدار استفاده می شود.
سیستم های امنیتی: یکپارچه شده در سیستم های کنترل دسترسی، دستگاه های هشدار دهنده و دوربین های نظارتی.
اتوماسیون صنعتی و ابزارهای مختلف تست تراشه، تسترهای خودرو و غیره.
تجهیزات پزشکی و اندازه گیری: به دلیل تولید حرارت کم و پایداری بالا، برای سوئیچینگ سیگنال حساس در ابزار دقیق یا سیستم های آزمایش مناسب است.
| پارامترهای تماس |
| نام پارامتر | مقدار پارامتر |
| مدل | SR |
| تماس با مواد | Ru/Rh |
| مقاومت تماسی | حداکثر ≤100mΩ (در 1A 16VDC) |
| بار نامی (مقاومتی) | 0.1A 125VAC / 0.5A 24VDC |
| حداکثر جریان سوئیچینگ | 0.5A |
| حداکثر ولتاژ سوئیچینگ | 200VAC |
| حداکثر قدرت سوئیچینگ | 10VA(AC)/10W(DC) |
| پارامترهای عملکرد |
| زمان کشش (ولتاژ نامی) | حداکثر 0.55 میلی‌ثانیه |
| زمان انتشار | حداکثر 0.2 میلی‌ثانیه |
| مقاومت عایق | حداقل 100MΩ (در 500VDC) |
| دی الکتریک فشار را تحمل می کند | تماس با تماس: 200VAC، 50/60Hz به مدت 1 دقیقه |
| دی الکتریک فشار را تحمل می کند | اتصال سیم پیچ تماسی: 1400VAC، 50/60Hz به مدت 1 دقیقه |
| مقاوم در برابر لرزش (بادوام) | 10-55 هرتز، دامنه دوگانه 1.5 میلی متر |
| مقاومت در برابر لرزش (در صورت نقص) | 10-55 هرتز، دامنه دوگانه 1.5 میلی متر |
| مقاومت در برابر ضربه (عیب عملکرد) | 20 گرم حداقل |
| مقاومت در برابر ضربه (دوام) | 100 گرم حداقل |
| عمر مکانیکی | 100000000 بار |
| عمر الکتریکی | 10000000 بار |
| دمای محیط | -40 ℃ تا 85 ℃ (غیر متراکم) |
| وزن | تقریباً 3 گرم |
| پارامترهای کویل (20℃) |
| ولتاژ نامی (VDC) | جریان نامی ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | قدرت نامی | ولتاژ کششی (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ اعمالی پیوسته |
| 3 | 0.012 | 250 | تقریباً 0.036 وات | 75 درصد ولتاژ نامی | 10 درصد ولتاژ نامی | 130 درصد ولتاژ نامی |
| 5 | 0.01 | 500 | تقریبا 0.05 وات |
| 12 | 0.012 | 1000 | تقریباً 0.144 وات |
| 24 | 0.012 | 2000 | تقریباً 0.288 وات |
مقادیر بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، حداکثر ولتاژ را به مدت بیش از 10 دقیقه به طور مداوم به محصول وارد نکنید.

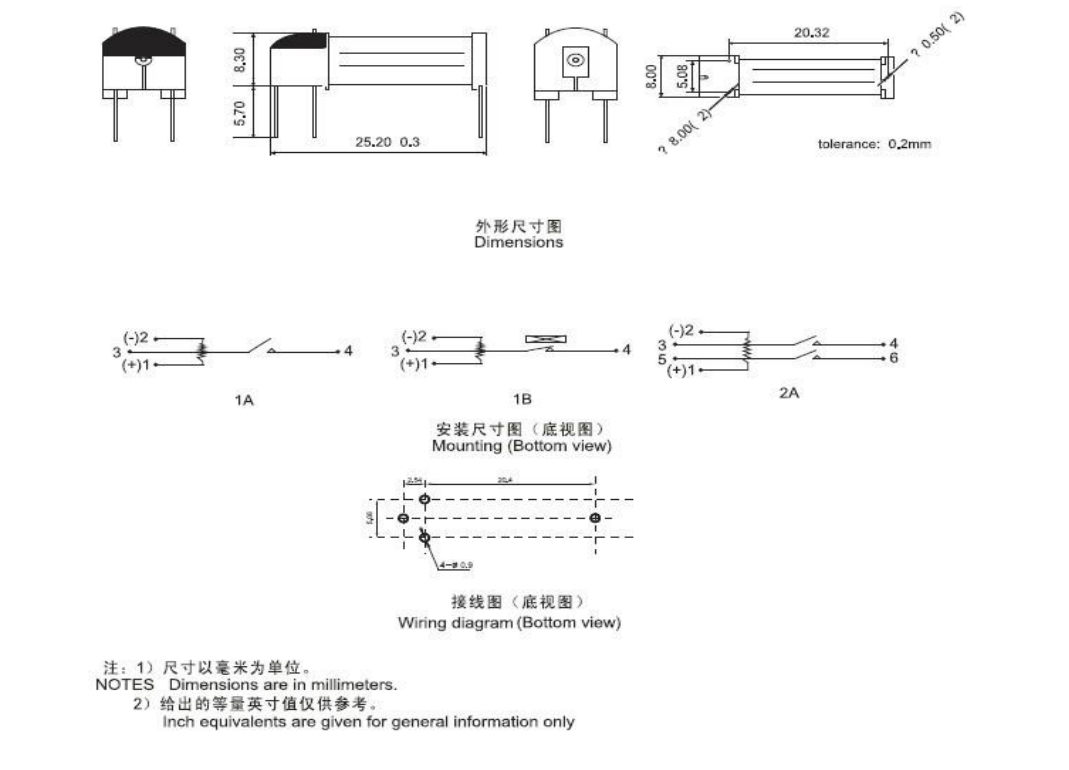

ترسیم ابعاد طرح، نمودار سیم کشی، و نمودار محل سوراخ نصب (واحد: میلی متر)
علامت سفارش
SR - 1 - A - 05
1 2 3 4
1: مدل: SIP
2: تعداد گروه های تماس: 1-1 قطب
3: نوع تماس: C (مرجع C); H (مرجع A); B (مرجع B)
4: ولتاژ نامی: 3، 5، 12، 24VDC
سلب مسئولیت: این مشخصات محصول فقط برای مرجع مشتری است و بدون اطلاع قبلی قابل تغییر است.
برای شنگ یوان غیرممکن است که تمام پارامترهای عملکرد مورد نیاز برای رله ها را در هر برنامه خاص ارزیابی کند. بنابراین، مشتریان باید محصولاتی را انتخاب کنند که با شرایط استفاده خاص آنها مطابقت داشته باشد. برای مهر و موم شده
رله‌ها، لطفاً سوراخ‌های هواکش روی محفظه را پس از نصب و تمیز کردن قبل از استفاده باز کنید. اگر سؤالی دارید، لطفاً برای پشتیبانی فنی بیشتر با شنگ یوان تماس بگیرید. با این حال، مسئولیت انتخاب محصول تنها بر عهده مشتری است.
