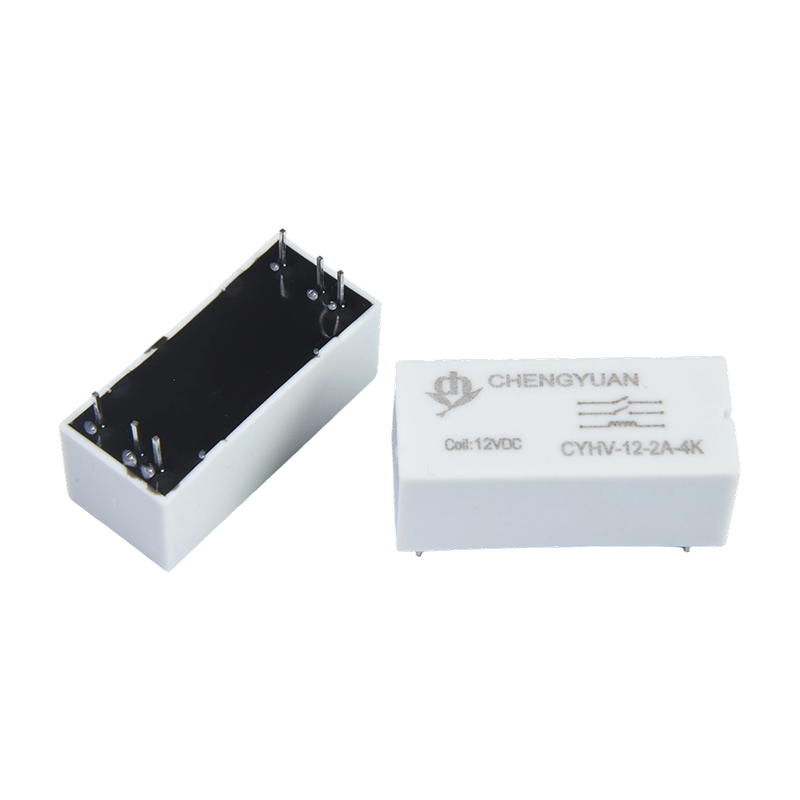

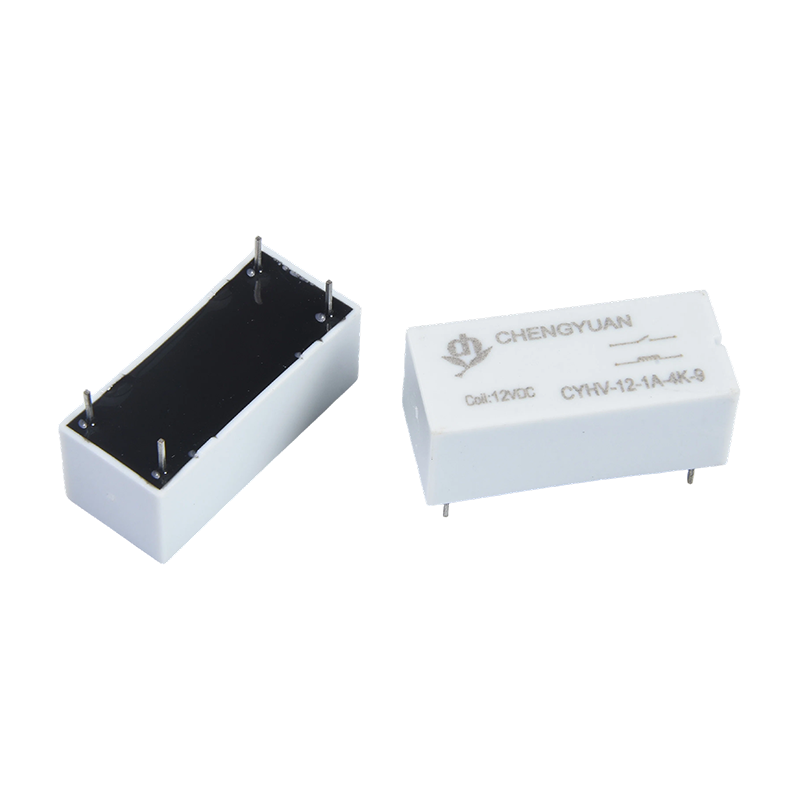

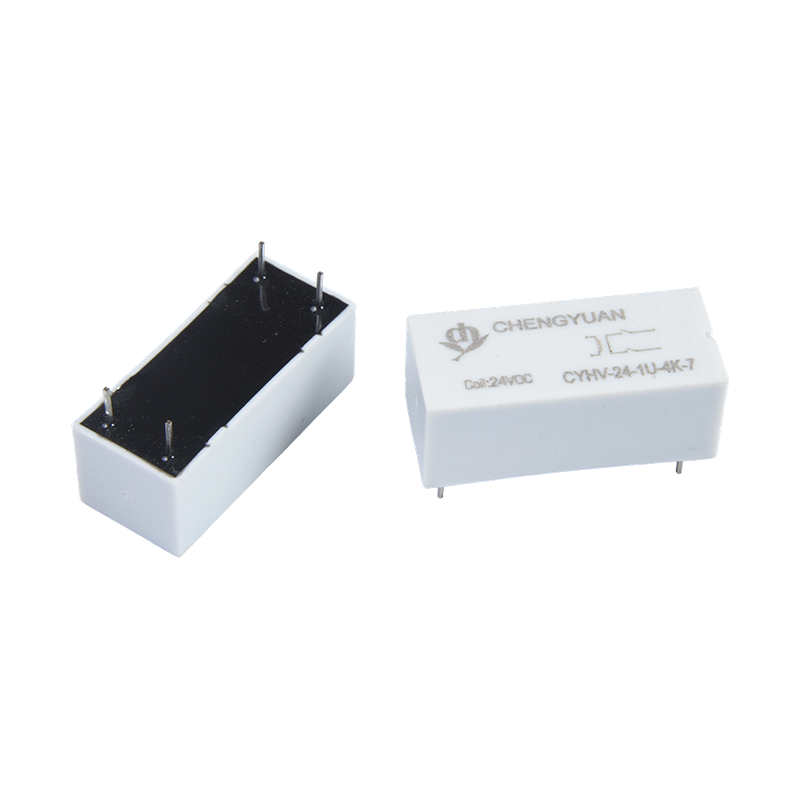

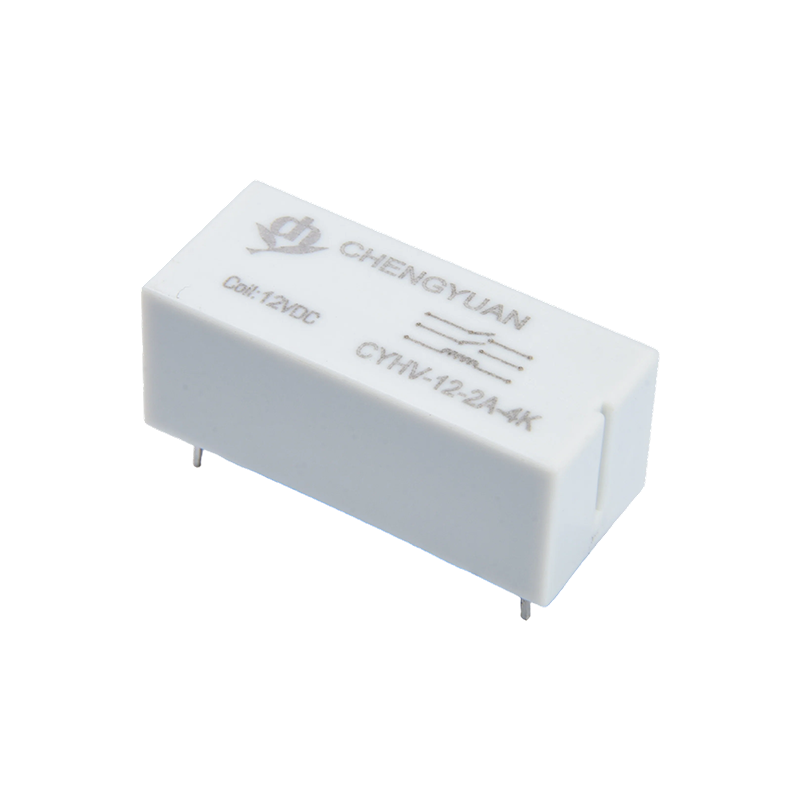

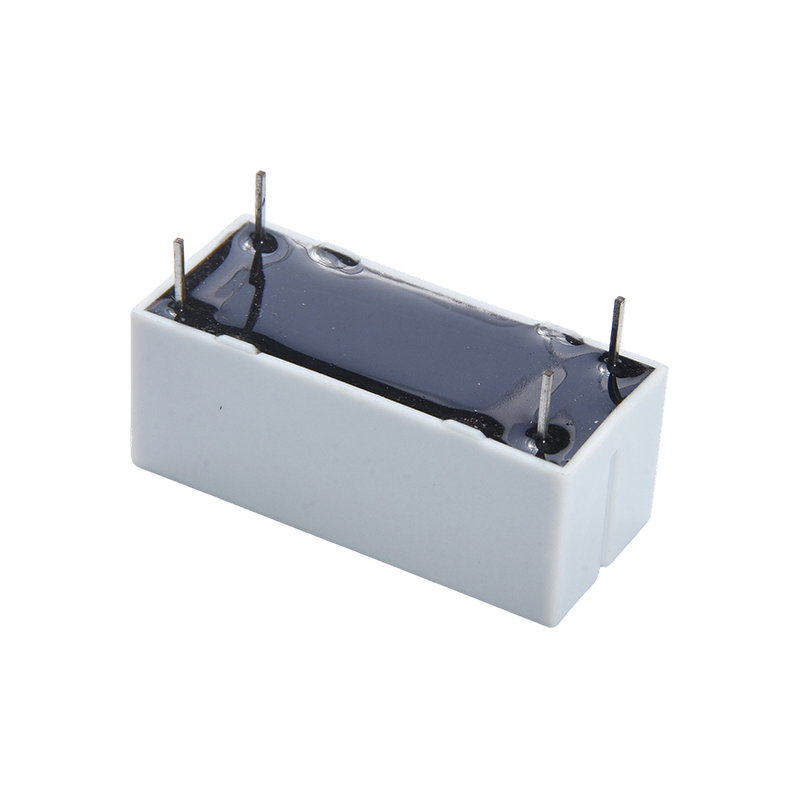

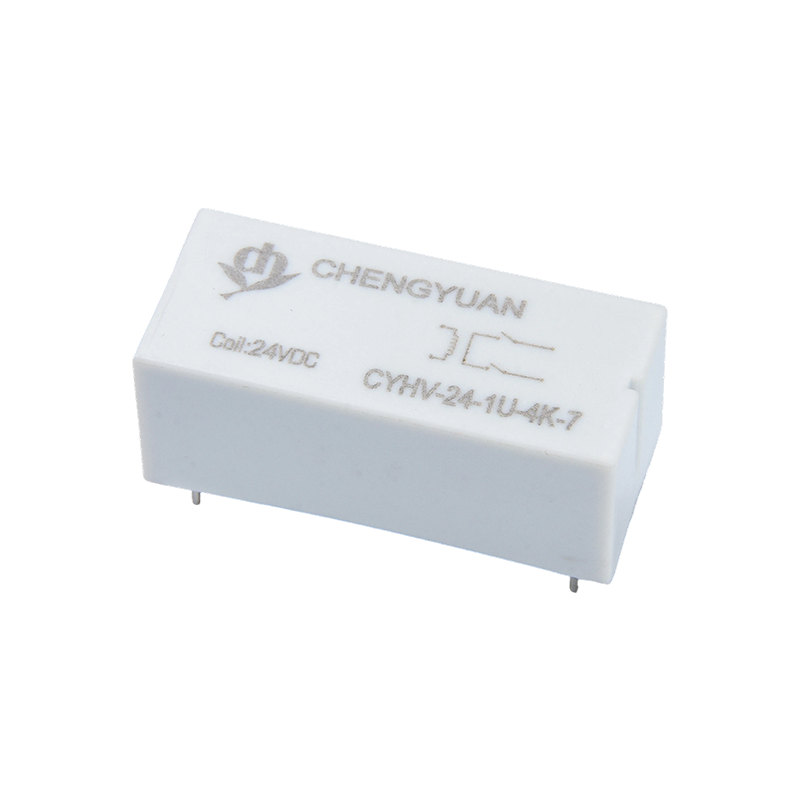

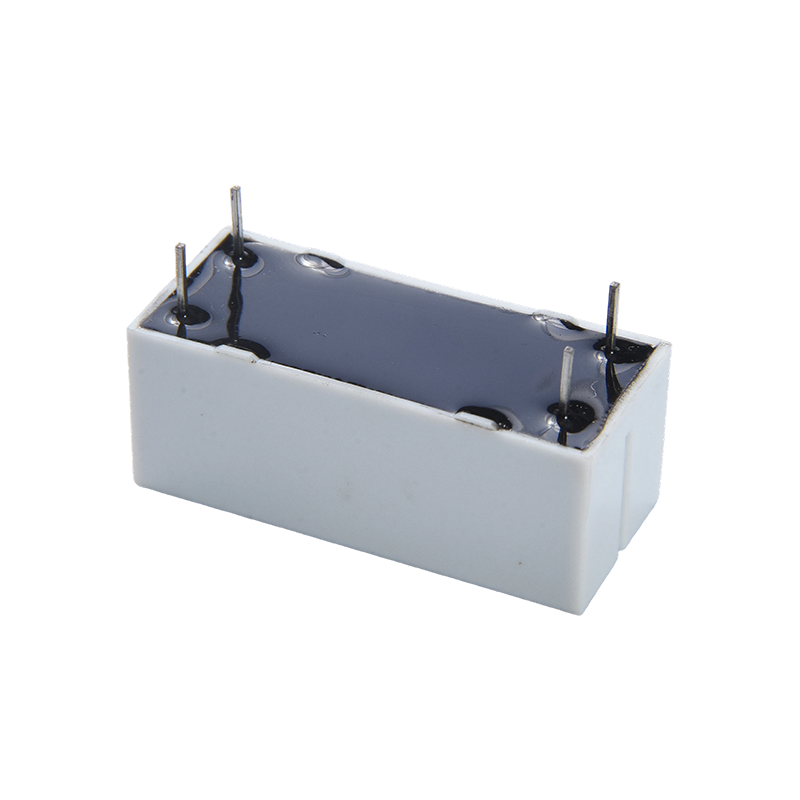

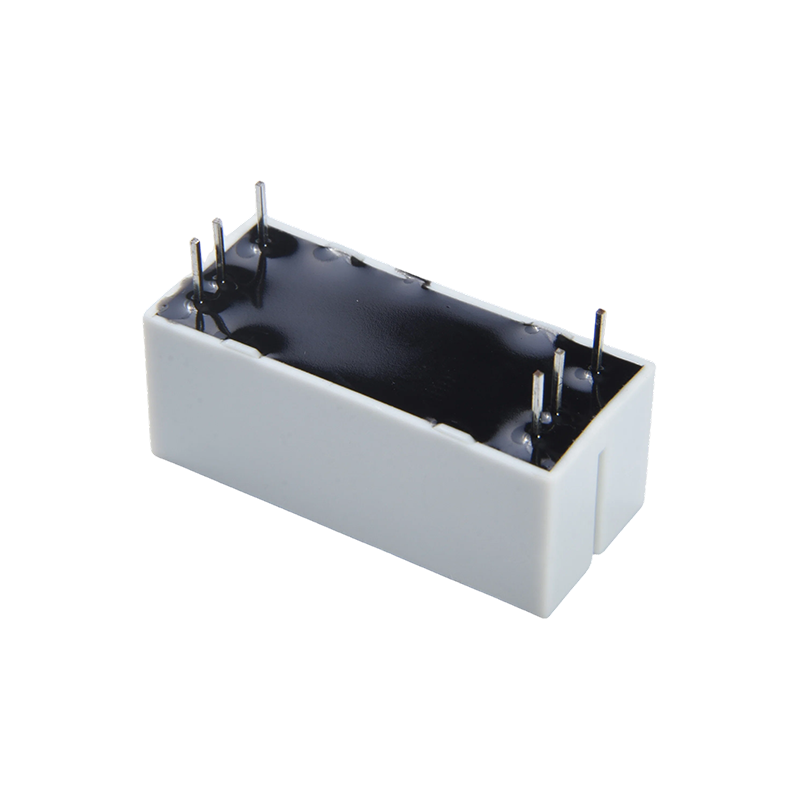

مزایای محصول:
جداسازی ولتاژ فوق‌العاده بالا: مقاومت در برابر ولتاژ بین کنتاکت‌ها تا 6000 ولت، ارائه قابلیت‌های جداسازی ولتاژ بالا عالی برای رله‌های سطح PCB، و به طور موثر تداخل ولتاژ بالا را مسدود می‌کند.
سوئیچینگ جریان کم ولتاژ بالا: برای سوئیچینگ جریان های ضعیف تحت ولتاژ بالا (مثلاً 10 میلی آمپر @ 1500 ولت) یا جریان های معمولی تحت ولتاژ پایین (مثلاً 1 آمپر @ 30 ولت)، با محدوده کاربرد کاملاً مشخص بهینه شده است.
ساختار با عمر طولانی مهر و موم شده: سوئیچ نی در یک گاز بی اثر، بدون قطعات سایش متحرک مهر و موم شده است، که منجر به عمر مکانیکی بسیار طولانی و مصونیت در برابر گرد و غبار و رطوبت محیط می شود.
ویژگی های کلیدی:
مشخصات بار چند سطحی: از شرایط بار مختلف پشتیبانی می کند: 10mA/1500VDC، 15mA/1000VDC، 1A/30VDC، با هر دو سناریو جریان معمولی ولتاژ بالا و جریان معمولی ولتاژ پایین.
سیم پیچ با حساسیت بالا: مصرف برق کویل کم، سازگار با سیگنال های کنترل ولتاژ پایین 3-24VDC، به راحتی مستقیماً توسط مدارهای مجتمع هدایت می شود.
نصب PCB جمع و جور: طراحی بسته بندی مینیاتوری، مستقیماً به PCB لحیم شده، باعث صرفه جویی در فضا و مناسب برای چیدمان داخلی ابزار با چگالی بالا.
پاسخ سریع: عملکرد سریع سوئیچ رید و زمان تعویض کوتاه، الزامات زمان‌بندی برای نمونه‌برداری سیگنال در ابزار دقیق را برآورده می‌کند.
برنامه های اصلی:
تجهیزات مانیتورینگ ایمنی: در نمونه‌برداری سیگنال ولتاژ بالا یا سوئیچینگ مدار آزمایشی در مانیتورهای عایق، تسترهای ولتاژ مقاوم و آشکارسازهای قوس خطا استفاده می‌شود.
ابزار دقیق: در منابع تغذیه با دقت بالا، مترها و تجهیزات تصویربرداری پزشکی (مانند کنترل ژنراتور ولتاژ بالا با اشعه ایکس) یکپارچه شده است تا جداسازی ولتاژ بالا و سوئیچینگ سیگنال را فراهم کند.
ارتباطات و کنترل صنعتی: به عنوان یک جزء جداسازی و سوئیچینگ قابل اعتماد در رابط های ارتباطی و ماژول های ورودی ولتاژ بالا PLC استفاده می شود که به ایزولاسیون پتانسیل بالا نیاز دارند.
سیستم‌های انرژی جدید: در مدارهای جداسازی نمونه‌برداری ولتاژ اینورترهای فتوولتائیک و سیستم‌های مدیریت باتری (BMS) استفاده می‌شود.
| اطلاعات تماس |
| تایپ کنید | CYHV |
| مواد تماس | صفحه الکتریکی Ir Rh |
| تنظیم تماس | 1A; 2A; 1U |
| مقاومت تماسی | 1A/2A: حداکثر 150mΩ (در 1A 16VDC) 1U:150mΩ*2 حداکثر (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 100 وات |
| حداکثر جریان سوئیچینگ | 1A |
| حداکثر ولتاژ سوئیچینگ | 1000VDC |
| حداکثر جریان حمل | 2.5A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر ۱ میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 0.3 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 100MΩ (در 100VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: (1A/2A)4000VAC، (1U)6000VDC |
| بین سیم پیچ و تماس: (1A/2A)4000VAC، (1U)6000VDC |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 100000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 1000000 عملیات (در دمای اتاق) |
| دمای محیط | -10℃~65℃(بدون تراکم) |
| وزن | تقریبا 10 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 33.3 | 150 | 0.166 | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

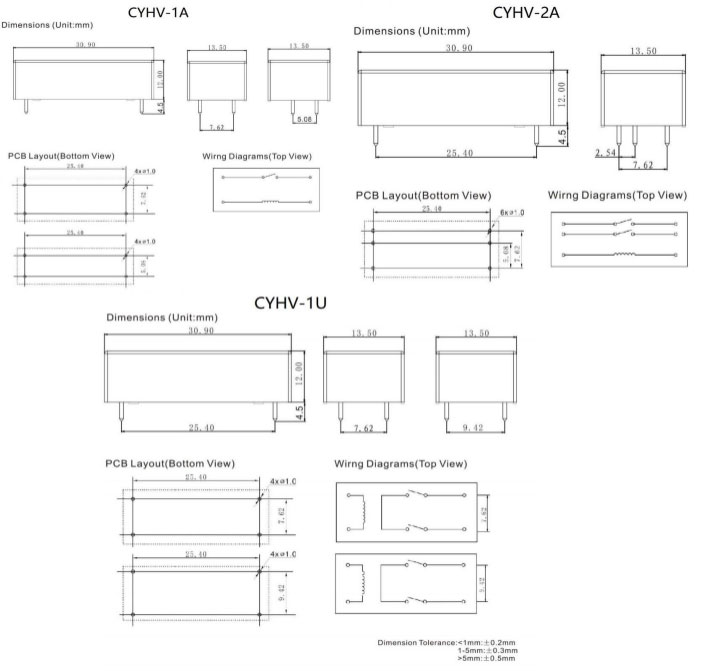

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)
اطلاعات سفارش
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: نوع: CYHV
2: تعداد قطبها: 1-1 قطب
3: تنظیم تماس: A از A ؛ U از U
4: ولتاژ اسمی: 5،12،24VDC
5：فاصله پا：5-5.08 ; 7- 7.62. 9 - 9.42
6: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کنند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت درست برای انتخاب باشند
محصول مناسب برای کاربرد خودشان. برای رله‌های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً قبل از استفاده، سوراخ تهویه داخل جعبه را باز کنید. اگر سؤالی وجود دارد، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند از کدام محصول باید استفاده شود.
