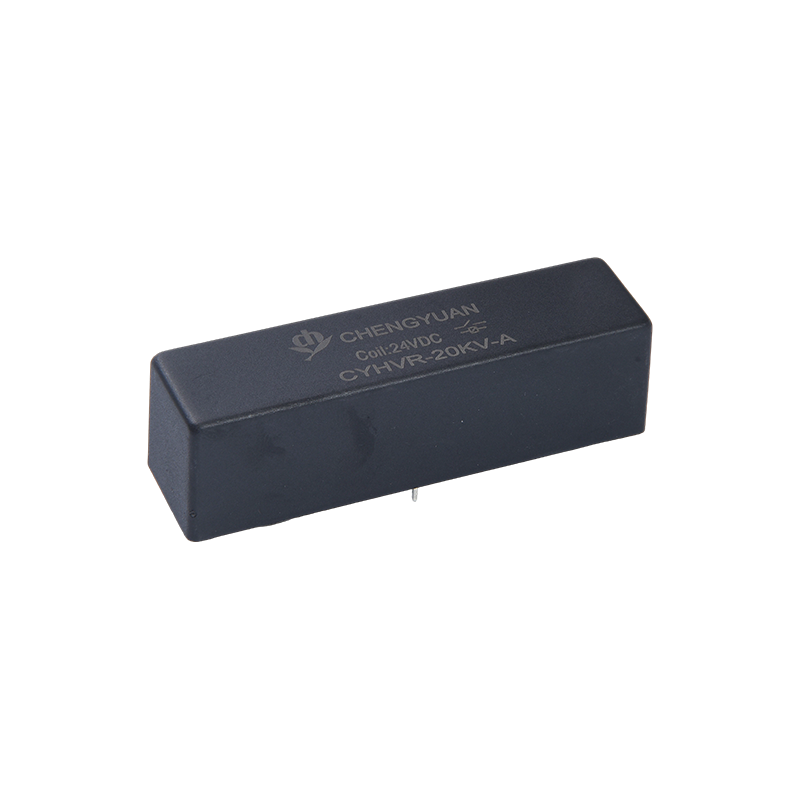

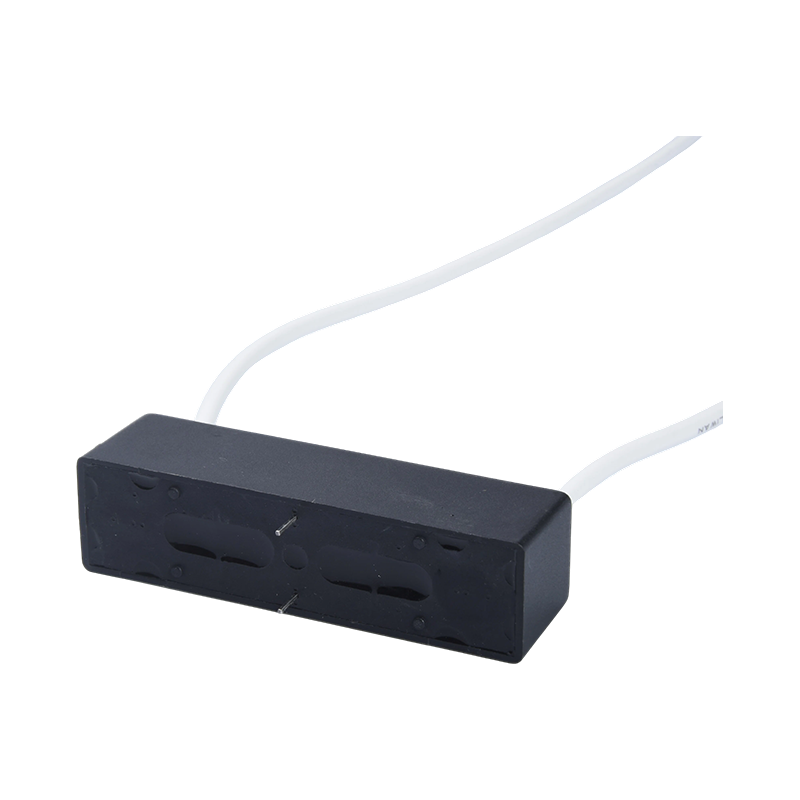

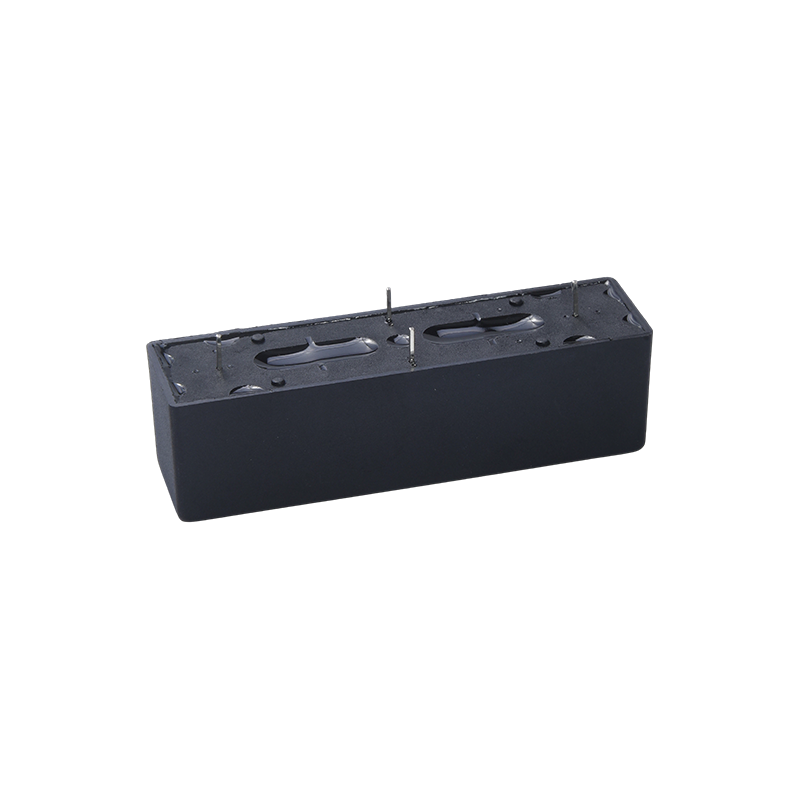

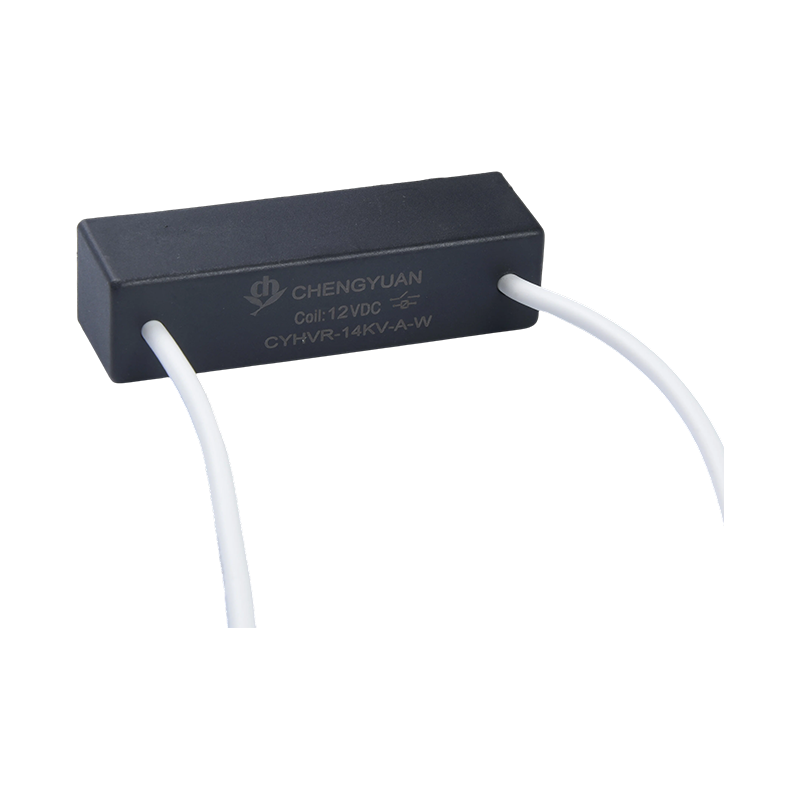

ویژگی های محصول:
سوئیچینگ جریان بالا: ظرفیت بار 3 آمپر را حتی در محیط های با ولتاژ بالا حفظ می کند و از نیازهای سوئیچینگ در جایی که ولتاژ بالا و جریان بالا وجود دارند پشتیبانی می کند.
عملکرد ایزولاسیون قابل اعتماد: از فناوری سوئیچ نی برای ارائه ایزوله سیگنال عالی استفاده می کند و ایمنی سیستم کنترل را تضمین می کند.

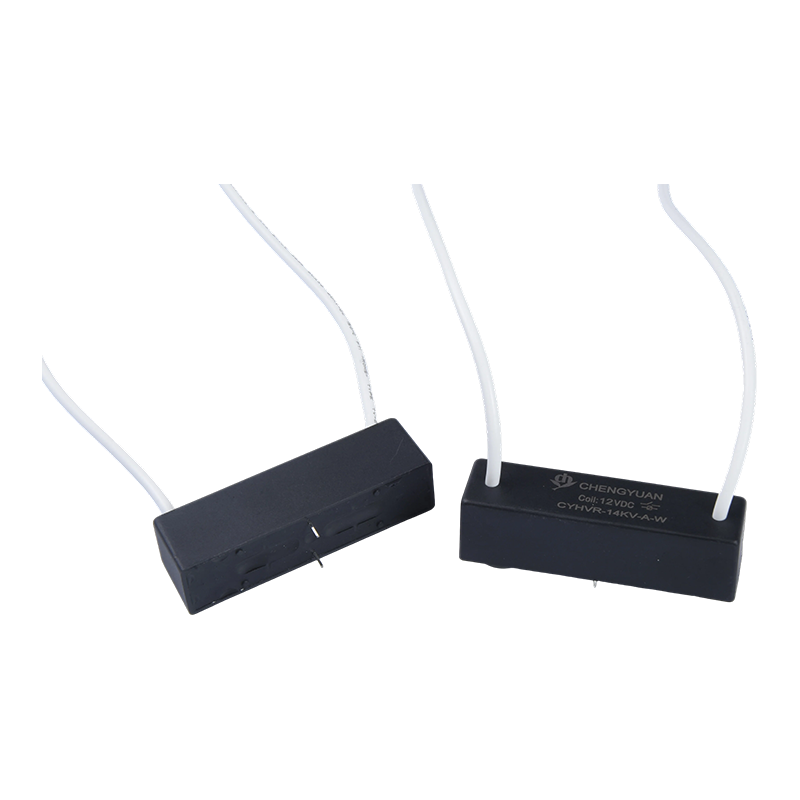

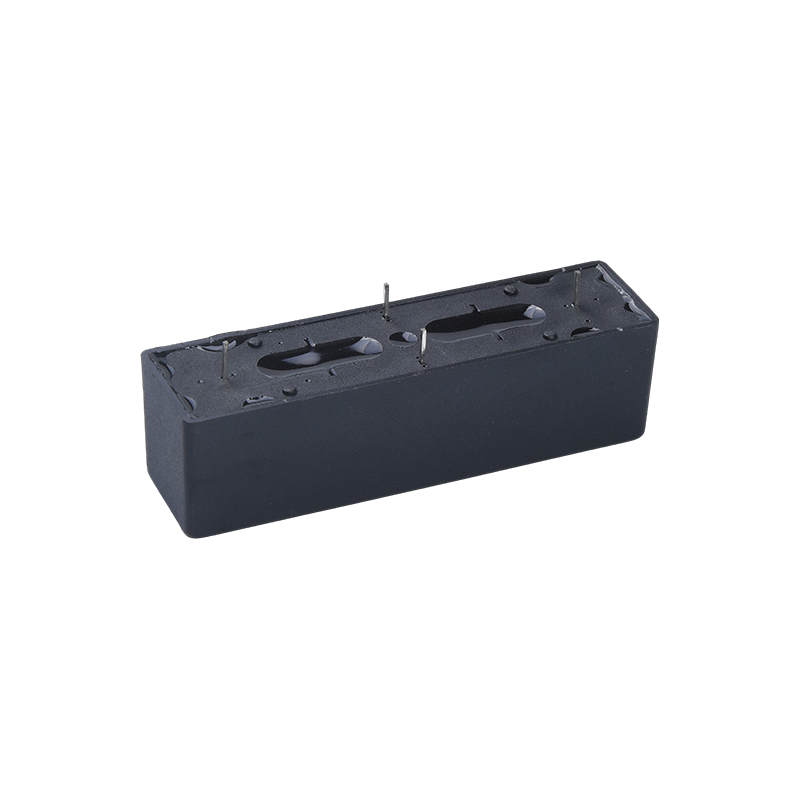

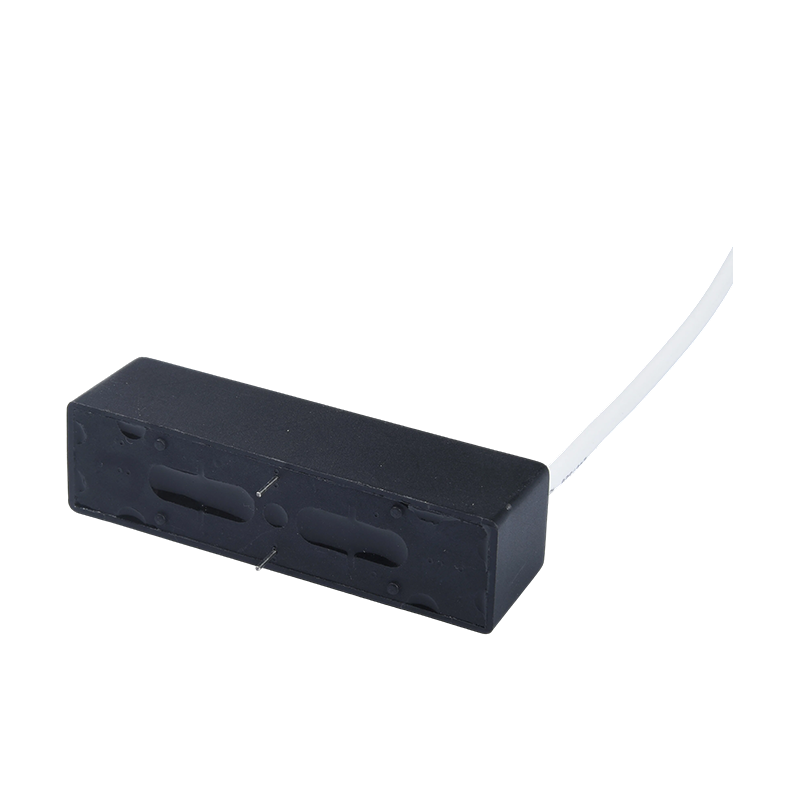

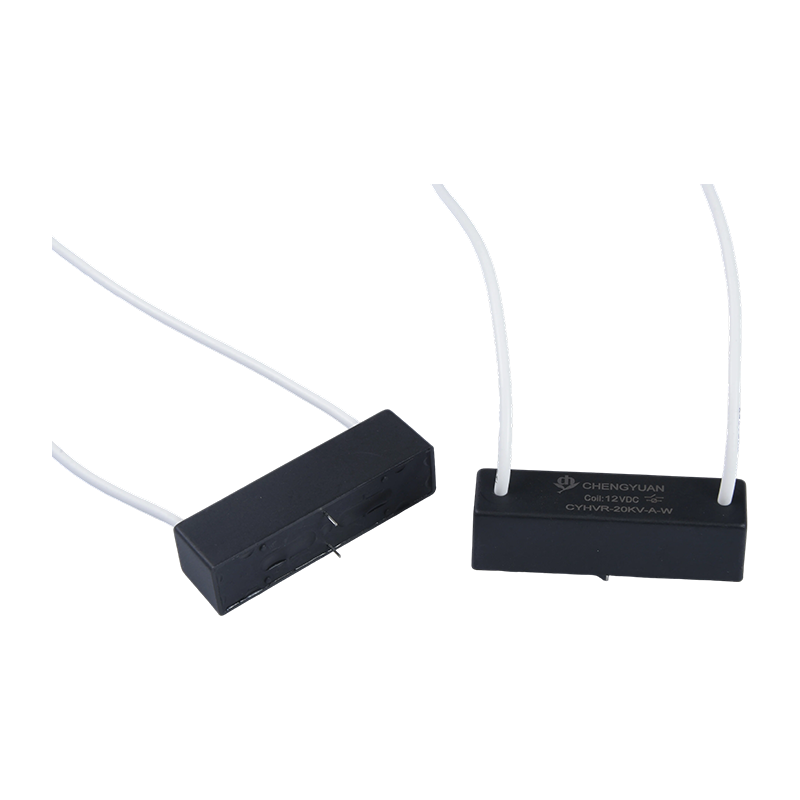

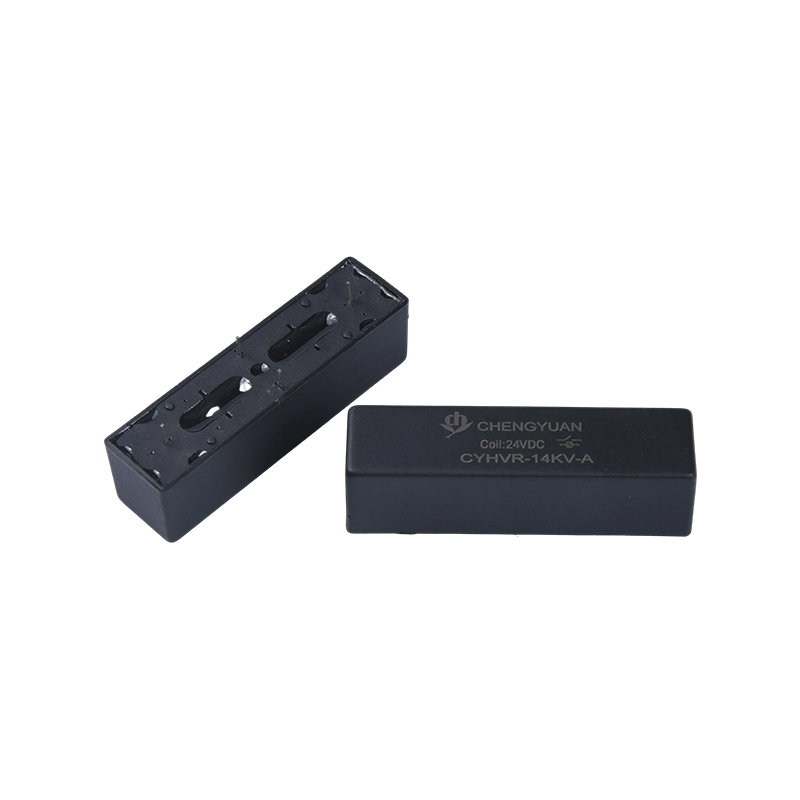

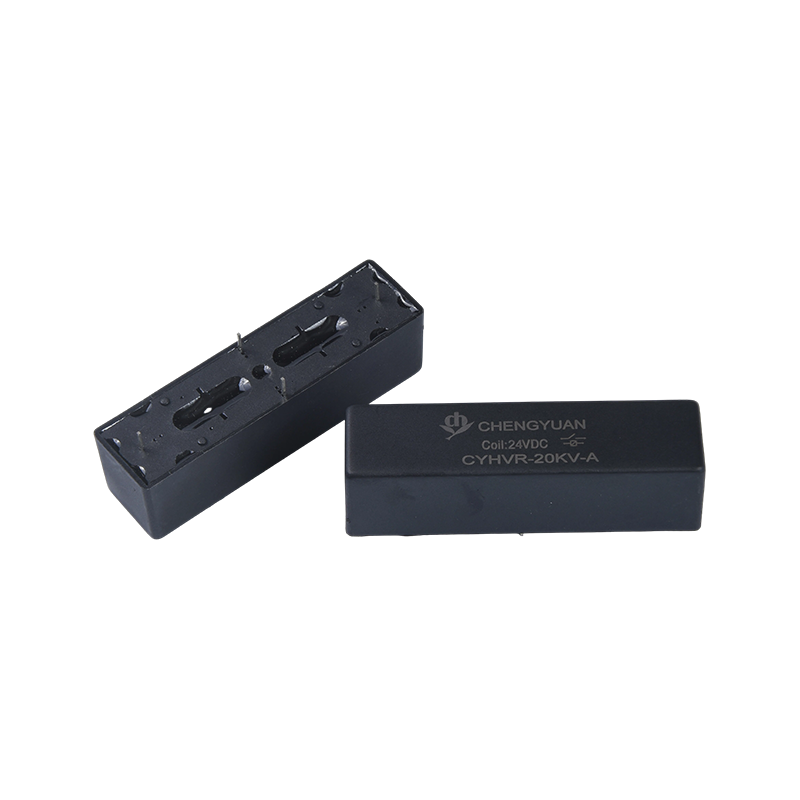

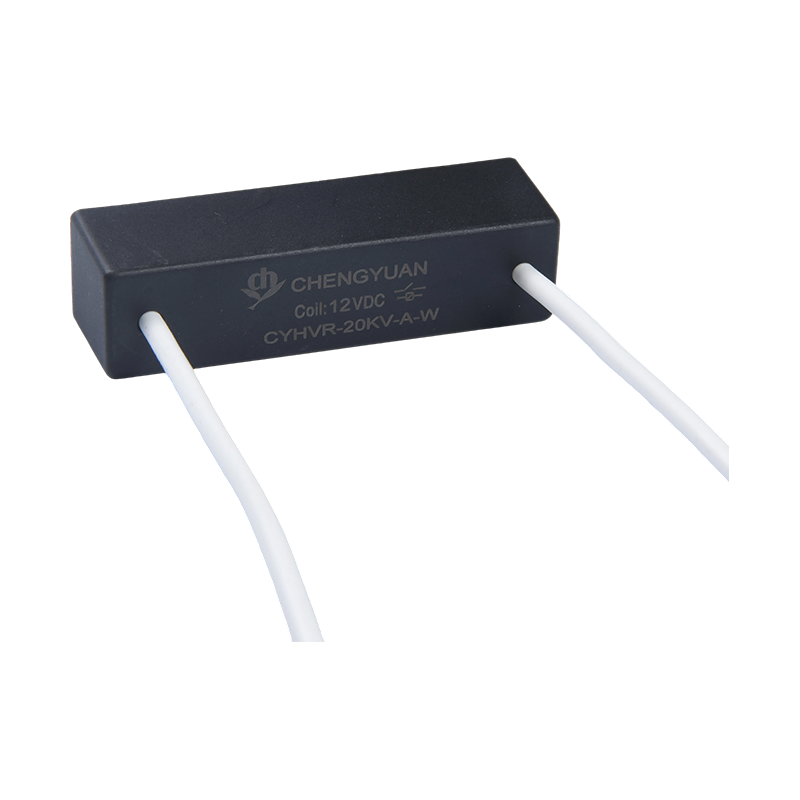

گزینه‌های نصب انعطاف‌پذیر: موجود در دو پیکربندی: نوع PCB و PCB با نوع سیم، سازگار با طرح‌بندی‌های مختلف برد مدار و الزامات فاصله خزشی ولتاژ بالا.
محدوده ولتاژ سیم پیچ گسترده: ولتاژ سیم پیچ از 5VDC تا 24VDC متغیر است، که سازگاری با مدارهای کنترل استاندارد را تسهیل می کند.
کاربردهای معمولی:
سیستم‌های انرژی جدید: در اینورترهای فتوولتائیک (PV) و سیستم‌های ذخیره انرژی برای سوئیچینگ شین‌های DC ولتاژ بالا و کنترل شارژ و دشارژ استفاده می‌شود.
تجهیزات تست ولتاژ بالا: به عنوان یک جزء کلید سوئیچینگ در تسترهای ولتاژ بالا برای مقاومت در برابر تست ولتاژ و تشخیص عایق عمل می کند.
Power Electronics: حفاظت و کنترل خودکار مدار را در مبدل های برق ولتاژ بالا ارائه می دهد.
هوافضا: مناسب برای مدارهای کنترل ولتاژ بالا در تجهیزات اویونیک، مطابق با استانداردهای ایمنی دقیق.
کنترل ولتاژ بالا صنعتی: در اتوماسیون صنعتی برای حفاظت از تجهیزات ولتاژ بالا و کنترل سوئیچینگ مدار استفاده می شود.
| رتبه‌بندی تماس |
| تنظیم تماس | 1 فرم A 1 فرم B |
| رتبه‌بندی تماس | 50 وات |
| حداکثر ولتاژ سوئیچینگ (DC یا AC PEAK) حداکثر | DC.7.5KV، |
| حداقل ولتاژ خرابی | DC.10KV |
| حداکثر جریان سوئیچینگ | 2.0A |
| حداکثر حمل جریان | 3.0A |
| عمر عملیات | برقی | DC.10000V-1mA 0.5X106 MIN Operations (R.L.) |
| مکانیکی | 1*108 مین عملیات (R.L.) |
| پارامتر سیم پیچ (23℃) |
| ولتاژ سیم پیچ (VDC) | کویل مقاومت Ω± 10٪ | جریان عادی (mA) | ولتاژ آزاد VDC (حداقل) (10٪ ولتاژ نامی) | ولتاژ بالا بردن VDC (حداکثر) (80٪ ولتاژ نامی) |
| رتبه بندی شده است | حداکثر |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
احتیاط: 1، استفاده از هر ولتاژ سیم پیچ کمتر از ولتاژ نامی سیم پیچ، عملکرد رله را به خطر می اندازد.
2. ولتاژ برداشتن و رهاسازی فقط برای اهداف آزمایشی است و نباید به عنوان معیار طراحی استفاده شود.
| شرایط عملیات |
| با مقاومت تماس بگیرید | 150mΩ |
| ولتاژ شکست | مخاطبین را باز کنید | DC10KV |
| تماس با COIL | DC20KV |
| مقاومت عایق | مخاطبین را باز کنید | باز کردن مخاطبین 1X109ΩMIN.(DC.100V) |
| تماس با COIL | مخاطبین سیم پیچ 1X109ΩMIN.(DC.100V) |
| ظرفیت الکتروموتور | 2.0pF MAX. |
| زمان عملیات | 4.0 میلی‌ثانیه |
| زمان انتشار | 2.0 میلی‌ثانیه |
| لرزش | 20G (0~55Hz.1.5mm) |
| شوک | 30G (11mS،1/2Sin Wave) |
| دمای عملیاتی | -20℃-70℃ |
| torage دما | -35 ℃ - 90 ℃ |
| دمای لحیم کاری | 5 ثانیه حداکثر 260℃ |

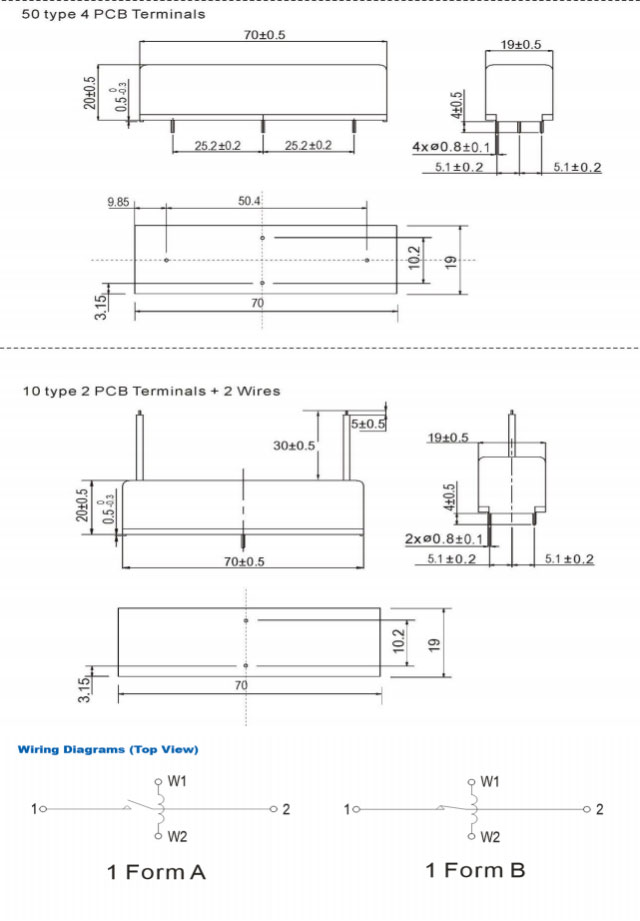

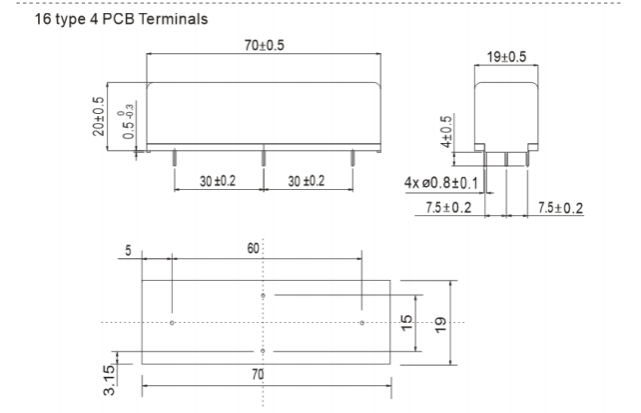

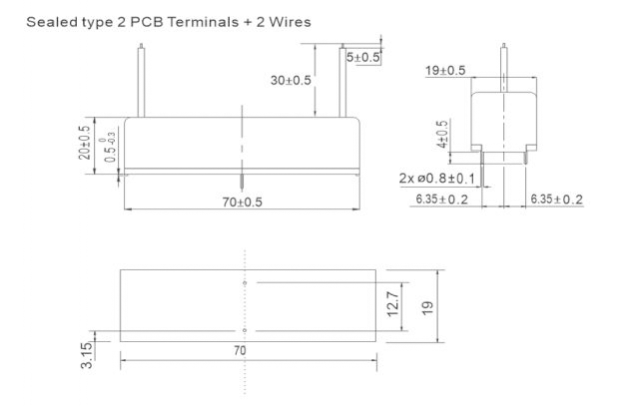

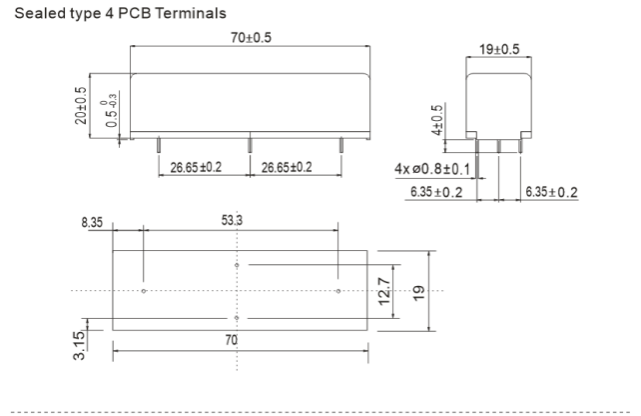

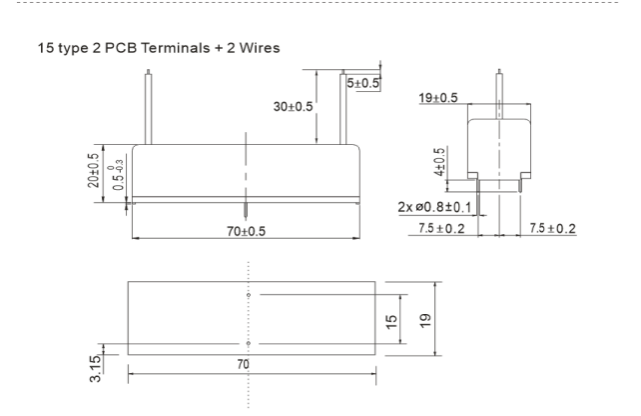

ابعاد (میلی متر/اینچ)
| اطلاعات سفارش |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1، شماره هنری: CYHVR 2، ولتاژ نامی سیم پیچ (V): DC: 12،24 3، فرم تماس: A: عادی باز، B: عادی بسته 4، ولتاژ خرابی حداقل: DC: 10 KV 5، نوع ترمینال: NIL: نوع PCB، W: سیم PCB 6. فاصله ترمینال: NIL: نوع مهر و موم شده، نوع 15: 15، نوع 16:16، نوع 10:10، نوع 50:50 |
1. ولتاژ خرابی DC.15KV است
2، نوع PCB، نوع سیم PCB
| رتبه‌بندی تماس |
| تنظیم تماس | 1 فرم A 1 فرم B |
| رتبه‌بندی تماس | 50 وات |
| حداکثر ولتاژ سوئیچینگ (DC یا AC PEAK) حداکثر | DC.10KV، |
| حداقل ولتاژ خرابی | دی سی 15 کیلو ولت |
| حداکثر جریان سوئیچینگ | 2.0A |
| حداکثر جاری را حمل کنید | 3.0A |
| عمر عملیات | برقی | DC.10000V-1mA 0.5X106 مین عملیات (R. L.) |
| مکانیکی | 1*108 مین عملیات (R.L.) |
