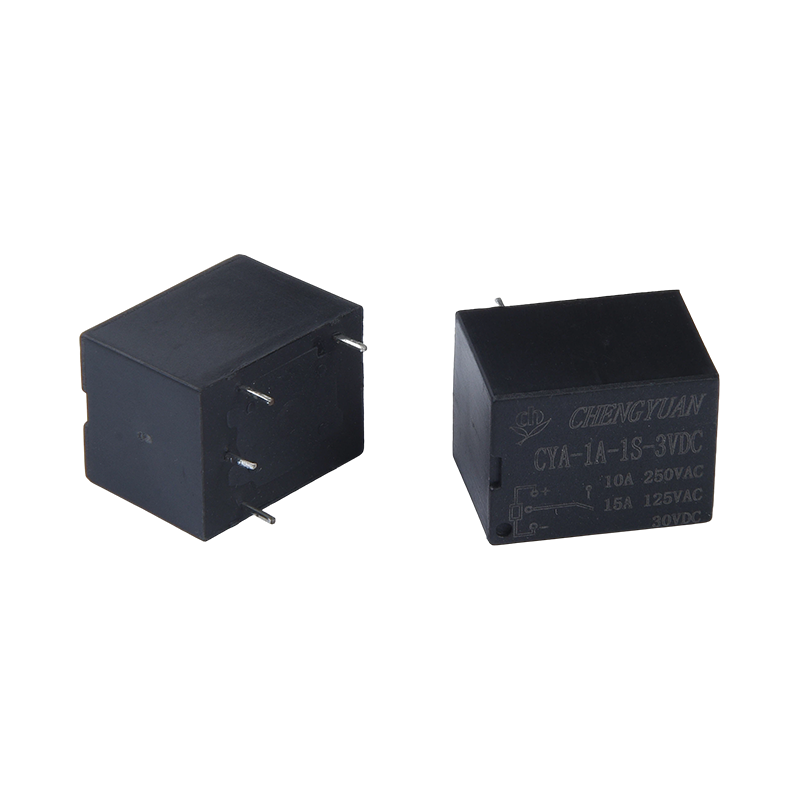

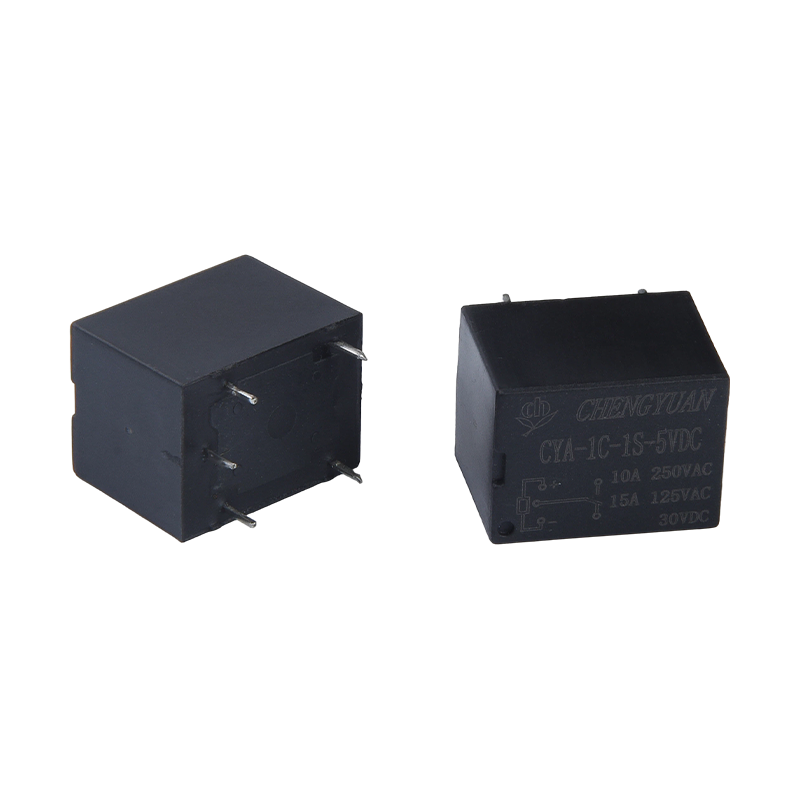

I. ویژگی ها
1. فرم تماس: یک فرم تماس معمولی باز و یک فرم تماس تغییر جهت برآورده کردن الزامات طراحی مدار مختلف را ارائه می دهد.

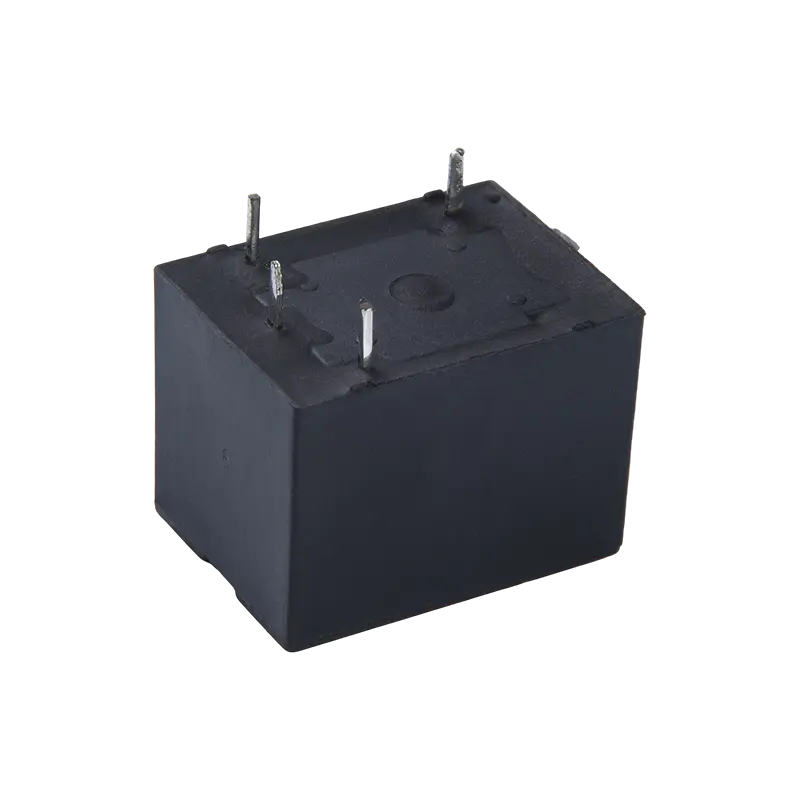

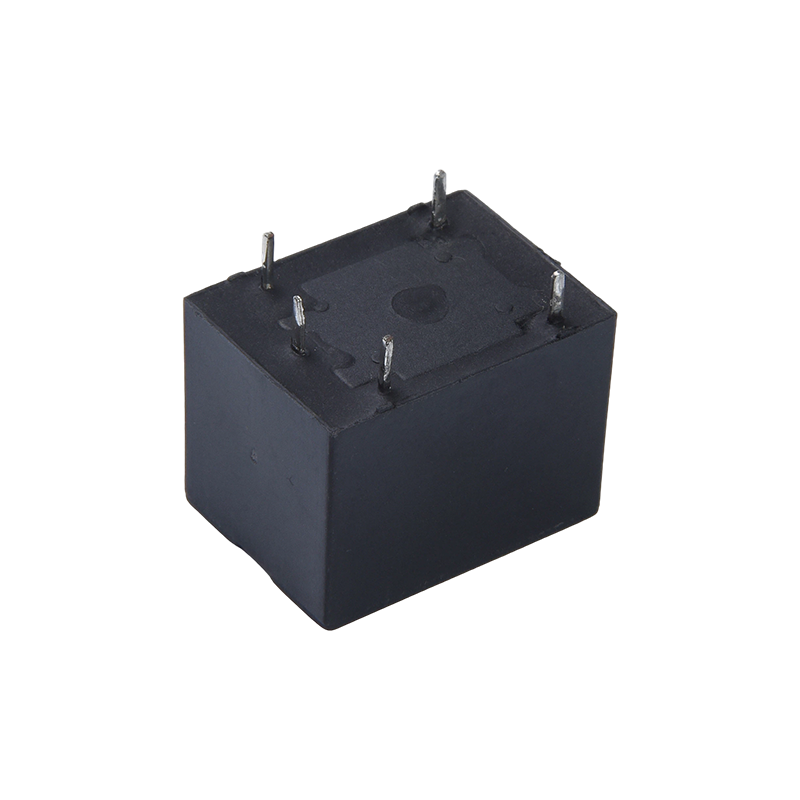

2. ویژگی های نصب: از پین های استاندارد برد مدار چاپی برای نصب آسان PCB، مناسب برای فرآیندهای مونتاژ خودکار استفاده می کند.
3. گزینه های بسته بندی: دو گزینه بسته بندی در دسترس است: مهر و موم پلاستیکی و مقاوم در برابر لحیم کاری، برای مطابقت با شرایط مختلف محیطی.
4. ساختار هسته: از ساختار چفت کننده مغناطیسی تک سیم پیچ یا دو سیم پیچ برای اطمینان از حفظ حالت طولانی مدت پس از قطع برق استفاده می کند.
II. توابع اصلی و سناریوهای کاربردی
1. عملکرد اصلی: به سوئیچینگ مدار با توان صفر دست می یابد، سوئیچینگ خودکار و ایزوله سیگنال را فراهم می کند، و وضعیت فعلی را پس از خاموش شدن برق کنترل حفظ می کند، مناسب برای کاربردهای نگهداری طولانی مدت.
2. میدان شبکه هوشمند: قابل استفاده برای سناریوهایی مانند اندازه گیری برق و سوئیچ های کنترل از راه دور، که امکان کنترل دقیق و کم مصرف را فراهم می کند.
3. میدان انرژی جدید: می توان از آن در تجهیزات انرژی جدید مانند اینورترهای خورشیدی استفاده کرد و از وضعیت مدار پایدار اطمینان حاصل کرد.
4. زمینه های صنعتی و خانگی: مناسب برای اتوماسیون صنعتی، خانه های هوشمند، کنترل روشنایی، و سناریوهای دیگر.
5. Instrumentation Field: قابل استفاده برای پیوندهای کنترل مدار ابزارها و کنتورهای مختلف. III. استفاده از مزایای اصلی
1. مزیت مصرف برق صفر: حفظ وضعیت فعلی پس از قطع برق، دستیابی به سوئیچینگ مصرف برق صفر، مناسب برای کاربردهای کم مصرف.
2. ظرفیت سوئیچینگ تماس بالا: بار سوئیچینگ تماس 15A، مناسب برای نیازهای کنترل متوسط و پرقدرت.
3. نصب و انتخاب انعطاف پذیر: اندازه بسیار کوچک، پین های PCB استاندارد، و گزینه های بسته های متعدد، مناسب برای نصب متراکم و محیط های مختلف.
4. سازگاری با محیط زیست: مطابق با استانداردهای RoHS، مطابق با الزامات محصولات سازگار با محیط زیست.
5. ویژگی صحنه قوی: به ویژه برای سناریوهای کنترل از راه دور و نگهداری طولانی مدت، با تطبیق پذیری و عملی فوق العاده مناسب است.
پارامترهای تماس
| پیکربندی تماس | 1A | 1C |
| تماس با مقاومت | 100mΩ (1A 6VDC) |
| مواد تماس | AgSnO2، AgCdO |
| بار تماس (مقاومتی) | 10A 277VAC/28VDC |
| حداکثر ولتاژ سوئیچینگ | 277VAC / 30VDC |
| حداکثر جریان سوئیچینگ | 15A | 10A |
| حداکثر قدرت سوئیچینگ | 2500VA |
| دوام مکانیکی | چرخه 1×107 |
| دوام الکتریکی | 5×104 چرخه |
| پارامتر | مشخصات |
| مقاومت عایق | 100MΩ (500VDC) |
| ولتاژ مقاومت دی الکتریک | بین تماس و کویل | 1500VAC به مدت 1 دقیقه |
| بین باز کردن مخاطبین | 750 VAC به مدت 1 دقیقه |
| زمان کارکرد (در ولتاژ نامی) | ≤5 میلی‌ثانیه |
| زمان رهاسازی (در ولتاژ نامی) | ≤5 میلی‌ثانیه |
| شوک | ثبات | 100 متر بر ثانیه (10 گرم) |
| | قدرت | 1000 متر بر ثانیه (100 گرم) |
| لرزش | 10 هرتز ~ 55 هرتز، دامنه دو برابر 1.5 میلی متر |
| رطوبت | 35٪ ~ 85٪ RH |
| محدوده دما | -40 درجه سانتی گراد ~ 85 درجه سانتی گراد |
| نوع ترمینال | نوع PCB |
| وزن | تقریبا 10 گرم |
| نوع بسته بندی | نوع آب بندی پلاستیکی، نوع مقاوم در برابر لحیم کاری |
یادداشت ها:
(1) تمام مقادیر بالا مقادیر اولیه هستند.
رله Shengyuan
پارامترهای سیم پیچ
| توان نامی سیم پیچ | تک کویل ≤550mW |
| سیم پیچ دوگانه ≤750mW |
جدول مشخصات سیم پیچ 23℃
| ولتاژ نامی (VDC) | تنظیم/بازنشانی ولتاژ (VDC) | عرض پالس (ms) | مقاومت سیم پیچ دوگانه (Ω±10%) | مقاومت سیم پیچ تک (Ω±10%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4.50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
گواهینامه های ایمنی
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
نمونه علامت سفارش

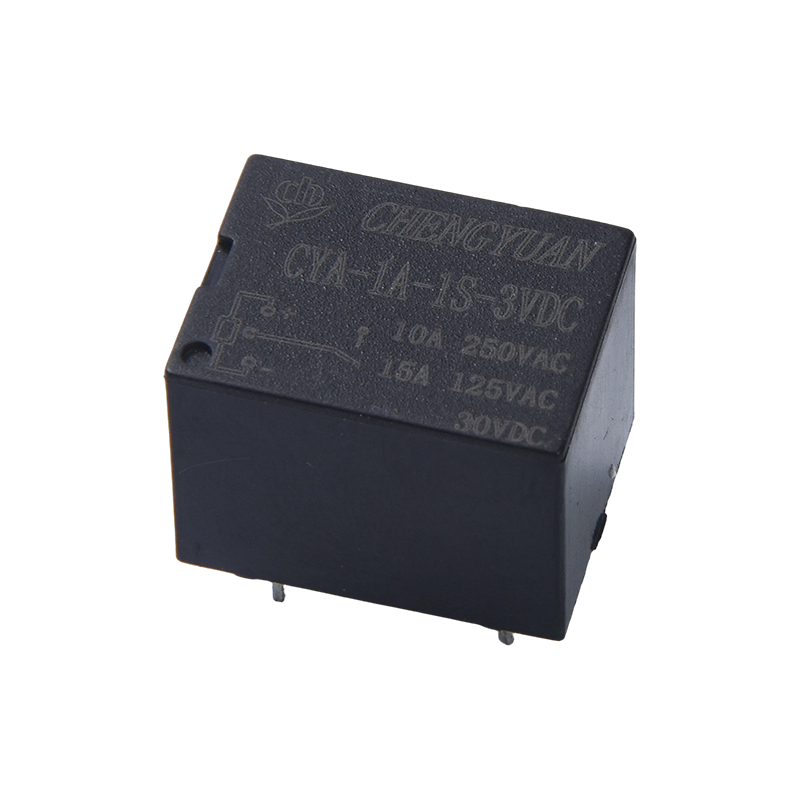

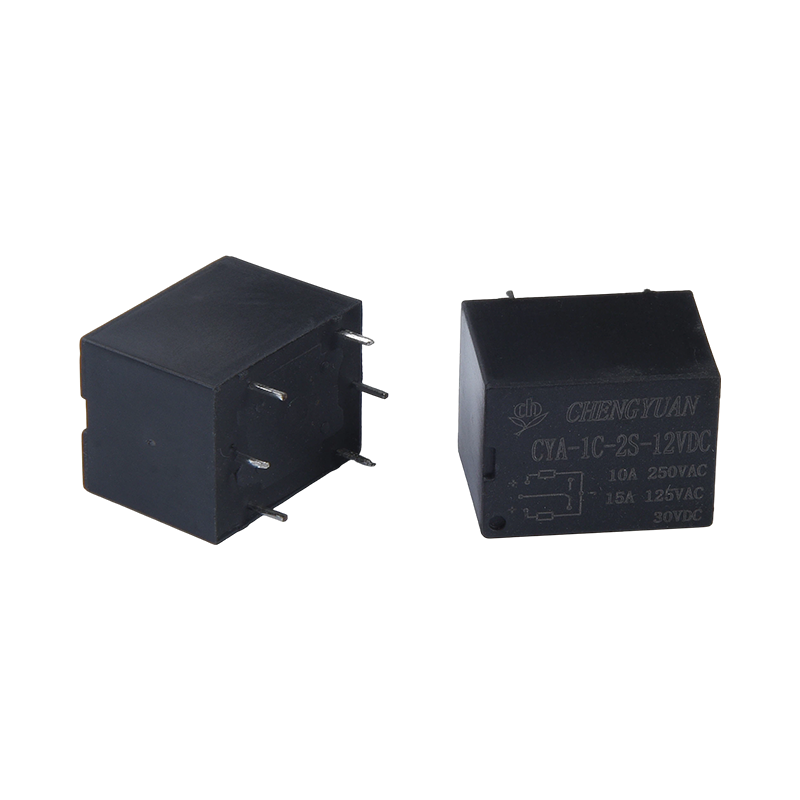

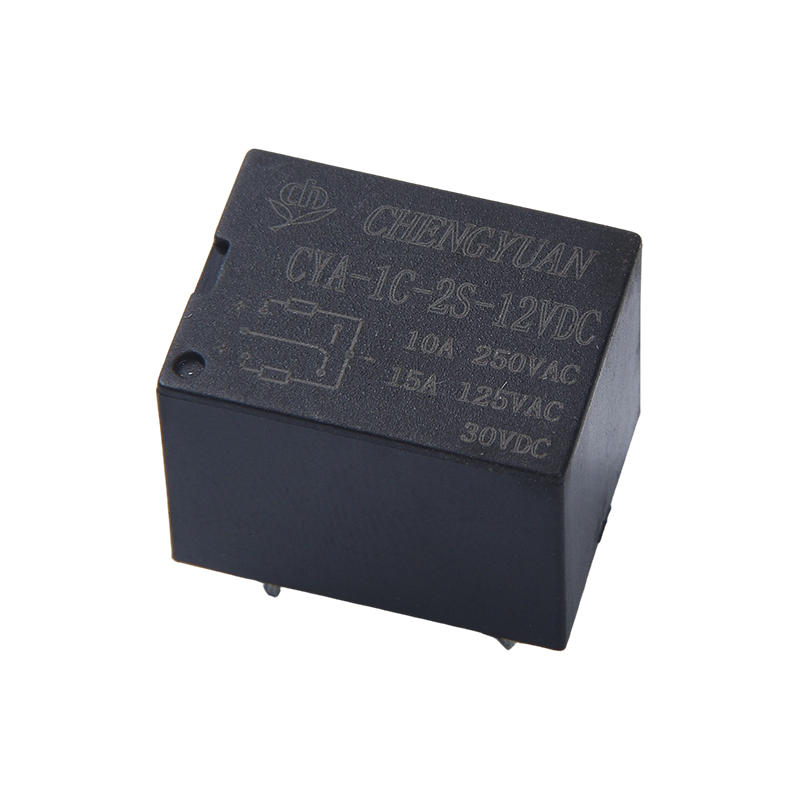

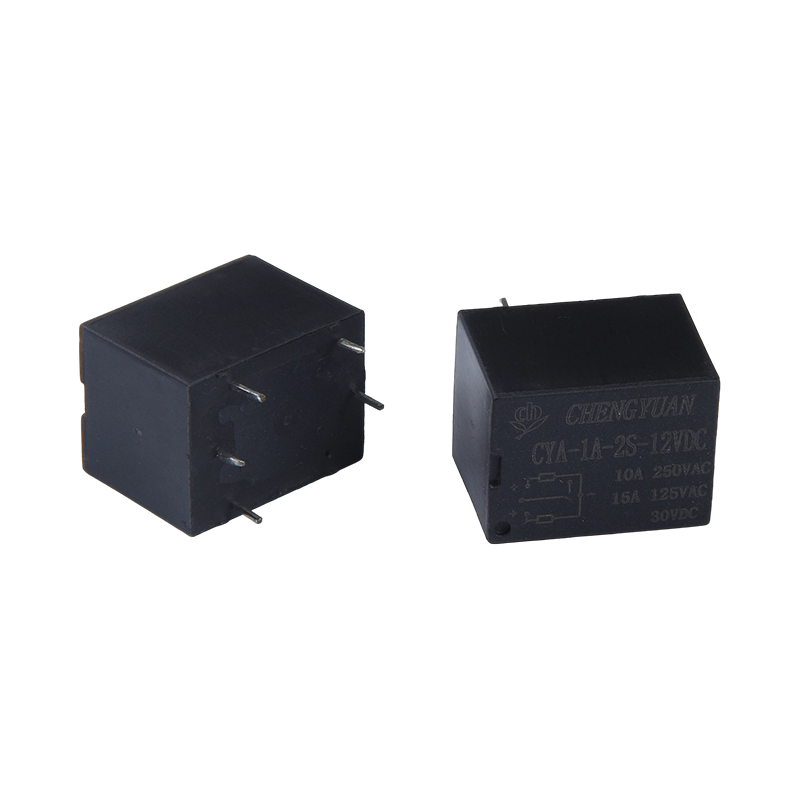

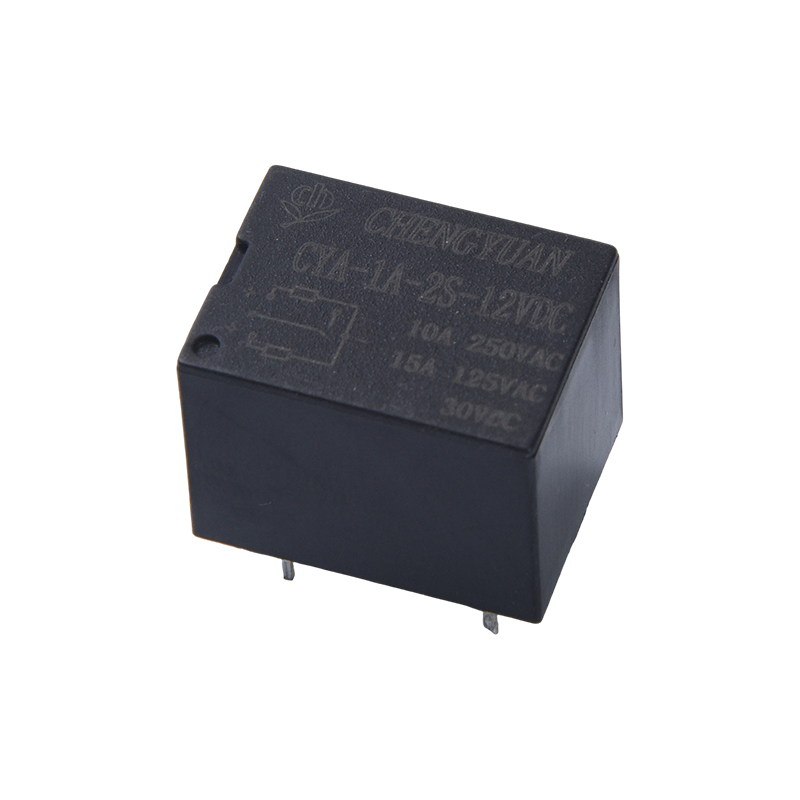

مدل رله (1)CYA
ولتاژ سیم پیچ 3 5 6 9 12 18 24 48 VDC
فرم تماس 1A: یک مجموعه از 1C معمولاً باز: یک مجموعه سوئیچینگ
کویل فرم 1S: تک کویل 2S: کویل دوتایی
مواد تماس T: AgSnO2، هیچ: AgCdO
نکات: (1) در یک محیط حاوی گازهای مضر مانند H2S، SO2، NO2 و غیره، توصیه می شود از محصولات مهر و موم شده پلاستیکی استفاده کنید و لطفاً آزمایشات و تأیید را در استفاده واقعی انجام دهید. هنگامی که تمیز کردن کلی مورد نیاز نیست، توصیه می شود
توصیه می شود به محصولات مقاوم در برابر شار اولویت داده شود.
(2) این محصول یک محصول سازگار با محیط زیست است. لطفاً شماره ویژگی مربوطه را هنگام سفارش علامت گذاری کنید، جایی که (551) نشان دهنده انطباق با RoHS (مخاطبین حاوی کادمیوم) و (555) نشان دهنده انطباق با RoHS (مخاطبین حاوی کادمیوم نیستند).
