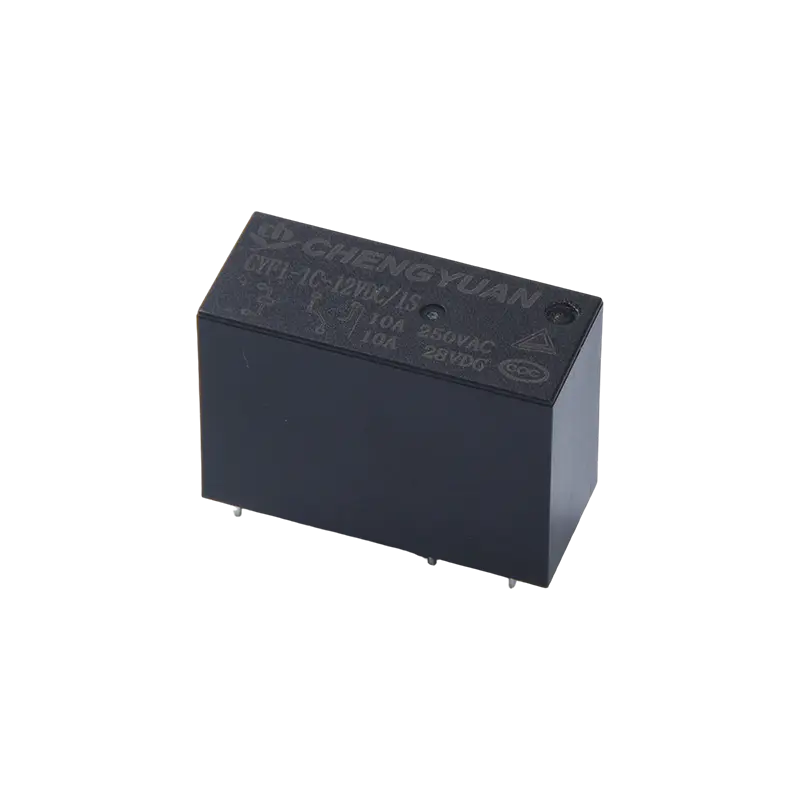

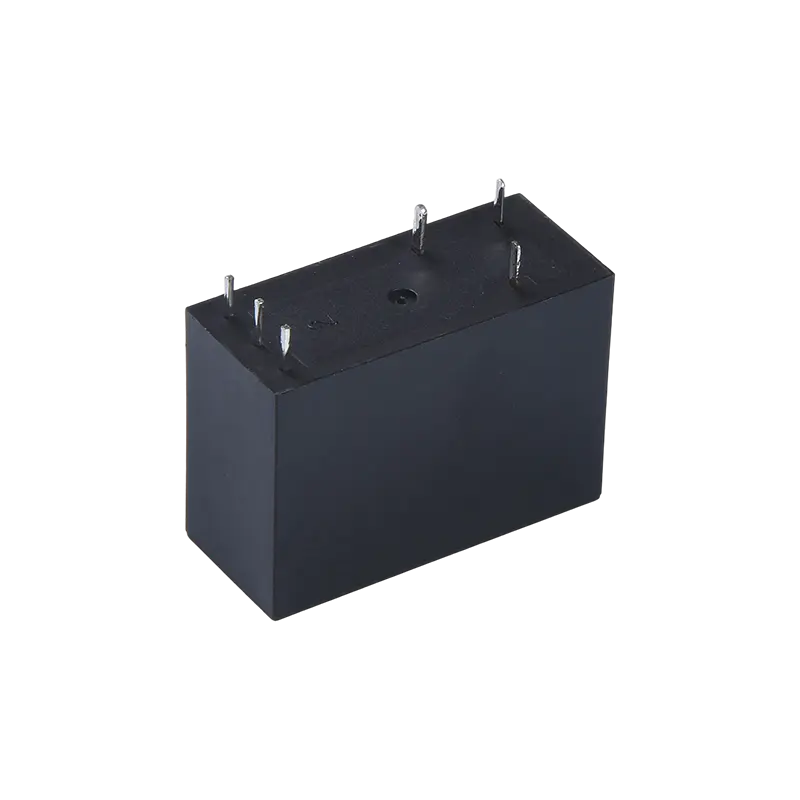

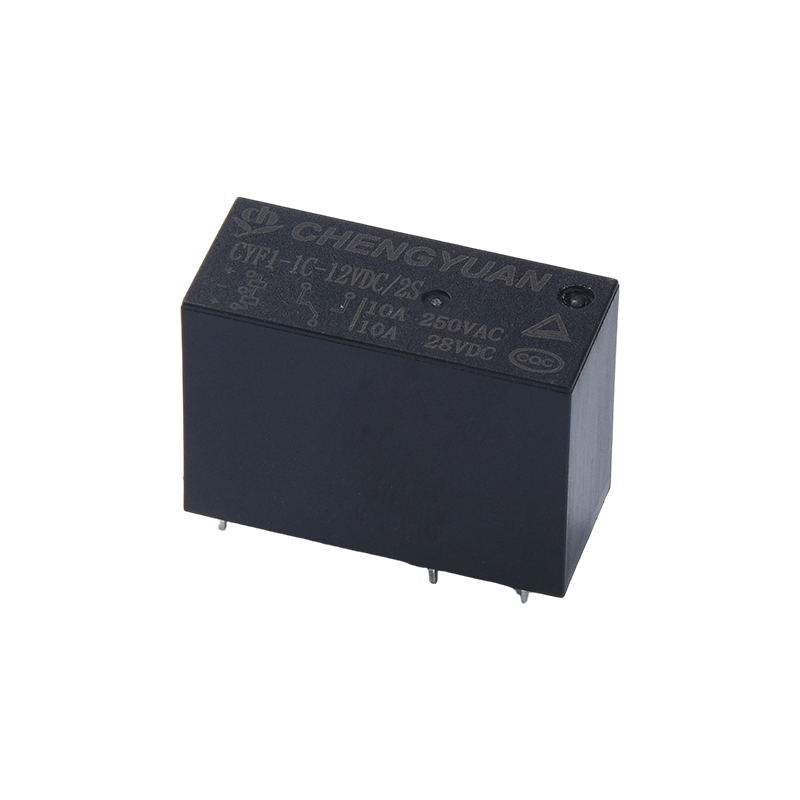

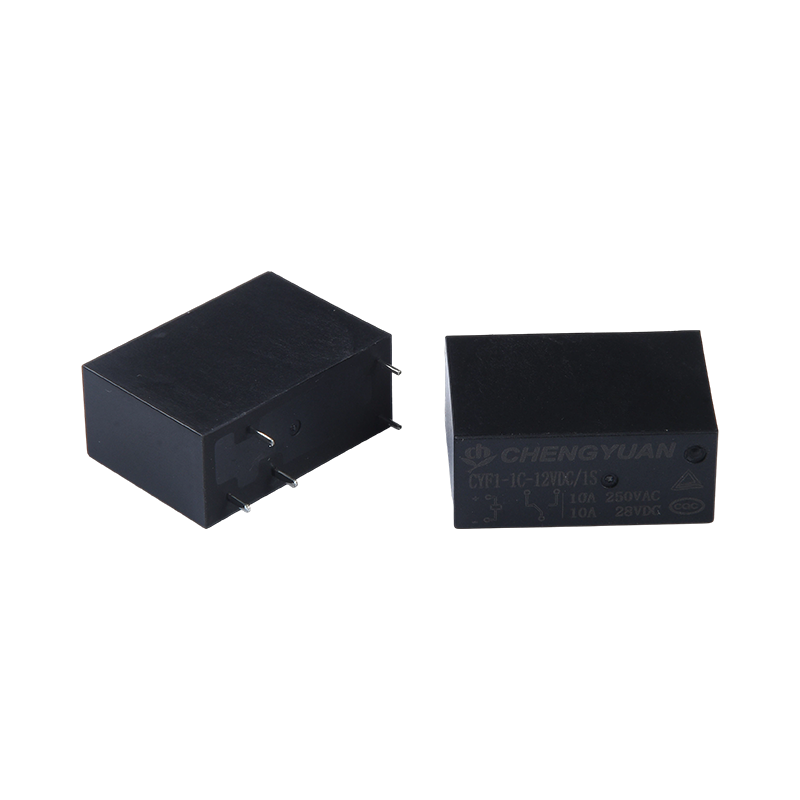

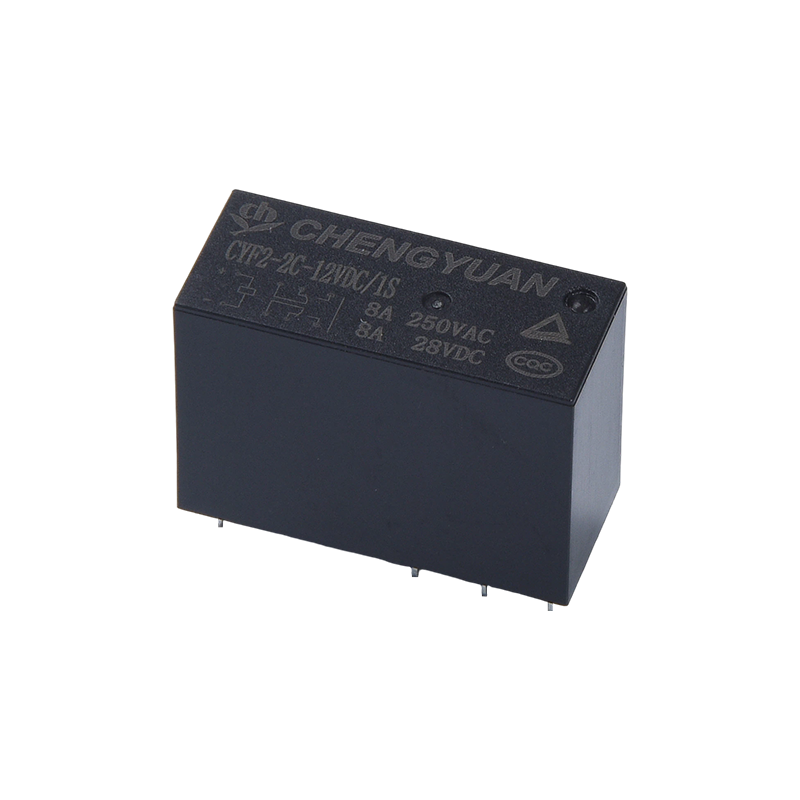

مزایای محصول:
• مصرف برق استاتیک صفر: با استفاده از اصل قفل مغناطیسی، حالت تماس بدون منبع تغذیه مداوم پس از فعال سازی حفظ می شود و مصرف انرژی در حالت آماده به کار سیستم را به میزان قابل توجهی کاهش می دهد.
• بار بالا، طراحی فشرده: حداکثر ظرفیت سوئیچینگ تماس 16 آمپر را در یک بسته فوق العاده کوچک به دست می آورد که چگالی توان بالایی را ارائه می دهد و در فضای PCB صرفه جویی می کند.
• حافظه حالت خاموش: موقعیت تماس پس از قطع برق بدون تغییر باقی می ماند و حالت اولیه بدون رانندگی پس از بازیابی برق حفظ می شود، مناسب برای مدارهای پشتیبان یا قفل های ایمنی.
ویژگی ها:
• حداکثر ظرفیت سوئیچینگ کنتاکت 16A
• موجود در پیکربندی تماس تعویض تک قطبی و دو قطبی
• اندازه بسیار کوچک، پین های PCB استاندارد
• موجود در انواع مهر و موم شده و ضد شار
• محصول سازگار با محیط زیست (مطابق با ROHS)
• ابعاد: (28.9*12.6*20.6)mm
برنامه های اصلی:
• کنتورهای هوشمند و مدیریت انرژی: برای کنترل سوئیچینگ از راه دور در کنتورهای اعتباری و کلیدهای مدار هوشمند استفاده می شود که از طریق چفت شدن مغناطیسی به مصرف برق کم می رسد.
• لوازم صرفه جویی در انرژی: برای کاهش مصرف برق در حالت آماده به کار و رعایت استانداردهای بهره وری انرژی، در کنترل اصلی برق وسایلی مانند تهویه مطبوع و آبگرمکن ادغام شده است.
• منابع تغذیه بدون وقفه و ذخیره انرژی: در مدارهای سوئیچینگ خروجی یو پی اس و اینورترهای فتوولتائیک استفاده می شود و با حفظ وضعیت در هنگام قطع برق، تداوم سیستم را تضمین می کند.
• سیستم های ایمنی و حفاظت در برابر آتش: در سیستم های هشدار و مدارهای کنترل روشنایی اضطراری برای اطمینان از وضعیت سوئیچ قابل اعتماد در هنگام قطع برق ناگهانی استفاده می شود.
پارامترهای تماس
| پیکربندی تماس | 1A/1C | 2A/2C |
| تماس با مقاومت | <50mΩ (1A 6VDC) |
| مواد تماس | AgSnO2، AgCdO |
| بار تماس (مقاومتی) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| حداکثر ولتاژ سوئیچینگ | 250VAC / 28VDC |
| حداکثر جریان سوئیچینگ | 20A/16A/10A | 8A/5A |
| حداکثر قدرت سوئیچینگ | 5000VA/480W | 1200VA/150W |
| دوام مکانیکی | چرخه 1×107 |
| دوام الکتریکی | 1×105 چرخه |
پارامترهای سیم پیچ
| توان اسمی کویل - | تک کویل 540 میلی‌وات |
| سیم پیچ دوگانه ≦1W (قدرت بسته به مشخصات متفاوت است) |
| افزایش دمای کویل | 26 درجه سانتی گراد (47 درجه فارنهایت) در ولتاژ نامی |
| حداکثر دما | 130 درجه سانتی گراد (266 درجه فارنهایت) |
جدول مشخصات سیم پیچ
| ولتاژ نامی (VDC) | تنظیم/بازنشانی ولتاژ (VDC) | عرض پالس (ms) | مقاومت سیم پیچ دوگانه (Ω±10%) | مقاومت سیم پیچ تک (Ω±10%) |
| کویل 1 | سیم پیچ 2 |
| 3 | ≤2.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9.60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38.4 | ≥50 | 2780 | 2315 | 4267 |
پارامترهای عملکرد
| مقاومت عایق | 100MΩ (500VDC) |
| ولتاژ مقاومت دی الکتریک | بین تماس و کویل | 5000 VAC به مدت 1 دقیقه |
| بین باز کردن مخاطبین | 750 VAC به مدت 1 دقیقه |
| زمان کارکرد (در ولتاژ نامی) | ≤10 میلی‌ثانیه |
| زمان رهاسازی (در ولتاژ نامی) | ≤5 میلی‌ثانیه |
| شوک | ثبات | 100 متر بر ثانیه (10 گرم) |
| قدرت | 1000 متر بر ثانیه (100 گرم) |
| لرزش | 10 هرتز ~ 55 هرتز، دامنه دو برابر 1.5 میلی متر |
| رطوبت | 35٪ ~ 85٪ RH |
| محدوده دما | -40 درجه سانتی گراد ~ 85 درجه سانتی گراد |
| نوع ترمینال | نوع PCB |
| وزن | تقریبا 10 گرم |
| نوع بسته بندی | نوع آب بندی پلاستیکی، نوع مقاوم در برابر لحیم کاری |
گواهینامه های ایمنی
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250 VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250 VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
نمونه علامت سفارش
رله مدل CYF
ولتاژ سیم پیچ 5 6 9 12 18 24 48 VDC
فرم تماس 1A: یک گروه معمولاً باز، 1C: یک گروه تبدیل، 2A: دو گروه معمولاً باز، 2C دو گروه تبدیل
کویل فرم 1S: تک کویل 2S: کویل دوتایی
مواد تماس T: AgSnO2، هیچ: AgCdO
نکات: (1) در یک محیط حاوی گازهای مضر مانند H2S، SO2، NO2 و غیره، توصیه می شود از محصولات مهر و موم شده پلاستیکی استفاده کنید و لطفاً آزمایشات و تأیید را در استفاده واقعی انجام دهید. هنگامی که تمیز کردن کلی مورد نیاز نیست، توصیه می شود
توصیه می شود به محصولات مقاوم در برابر شار اولویت داده شود.
- این محصول یک محصول سازگار با محیط زیست است. لطفاً شماره ویژگی مربوطه را هنگام سفارش علامت گذاری کنید، جایی که (551) نشان دهنده انطباق با RoHS (مخاطبین حاوی کادمیوم) و (555) نشان دهنده انطباق با RoHS (مخاطبین حاوی کادمیوم نیستند).
نمودار سیم کشی، واحد اندازه سوراخ نصب: میلی متر
(1) تحمل ابعادی برای برخی از ابعاد خارجی محصول مشخص نشده است. هنگامی که ابعاد خارجی ≤1 میلی متر است، تحمل ± 0.2 میلی متر است. هنگامی که ابعاد خارجی بین 1 ~ 5 میلی متر است، تحمل ± 0.3 میلی متر است.
هنگامی که اندازه کلی > 5 میلی متر است، تحمل ± 0.4 میلی متر است.
(2) ابعاد سوراخ نصب بدون تحمل ابعاد ± 0.1 میلی متر است.
موارد قابل توجه:
- حالت کارخانه رله ضامن مغناطیسی حالت ریست است، اما به دلیل عواملی مانند ضربه در هنگام حمل و نقل یا نصب رله، ممکن است به حالت عمل تغییر کند. بنابراین، هنگام استفاده از (منبع تغذیه
هنگام اتصال، لطفاً آن را به حالت عمل بازنشانی کنید یا در صورت نیاز، وضعیت را بازنشانی کنید.
- به منظور اطمینان از عملکرد یا تنظیم مجدد رله گیر مغناطیسی، ولتاژ تحریک اعمال شده به سیم پیچ باید به ولتاژ نامی برسد و عرض پالس باید بیشتر از 5 برابر زمان عمل یا تنظیم مجدد باشد. نکن
هنگام اعمال ولتاژ به کویل های اکشن و ریست، برای مدت طولانی (بیش از 1 دقیقه) به سیم پیچ ها ولتاژ وارد نکنید.
- در طول حمل و نقل، ذخیره سازی و استفاده از محصول، لطفاً محصول را از میدان های مغناطیسی قوی دور نگه دارید تا از تغییر ولتاژ کاری و ولتاژ تنظیم مجدد جلوگیری کنید.
