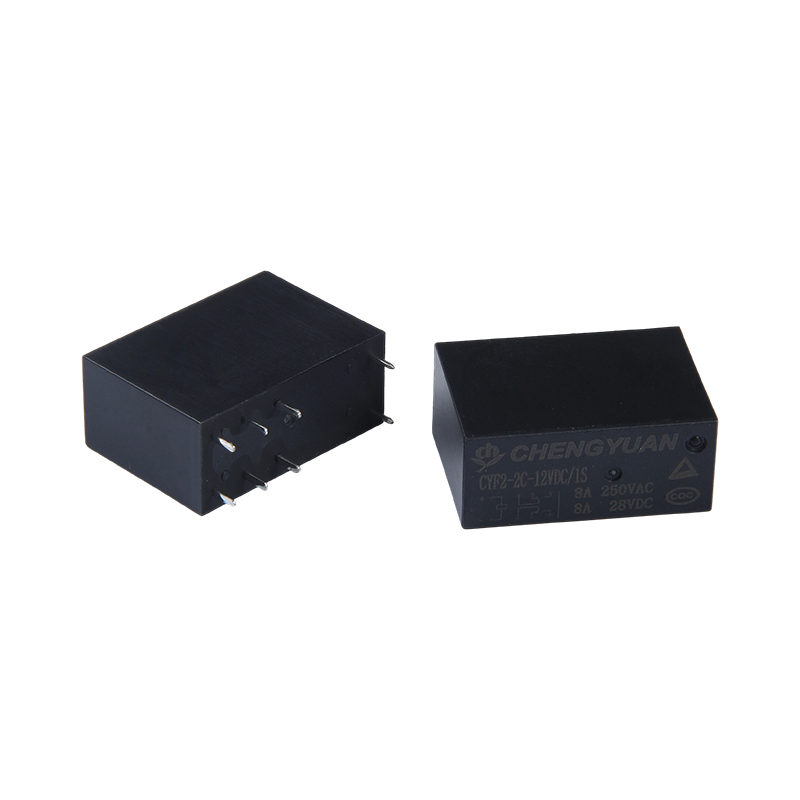

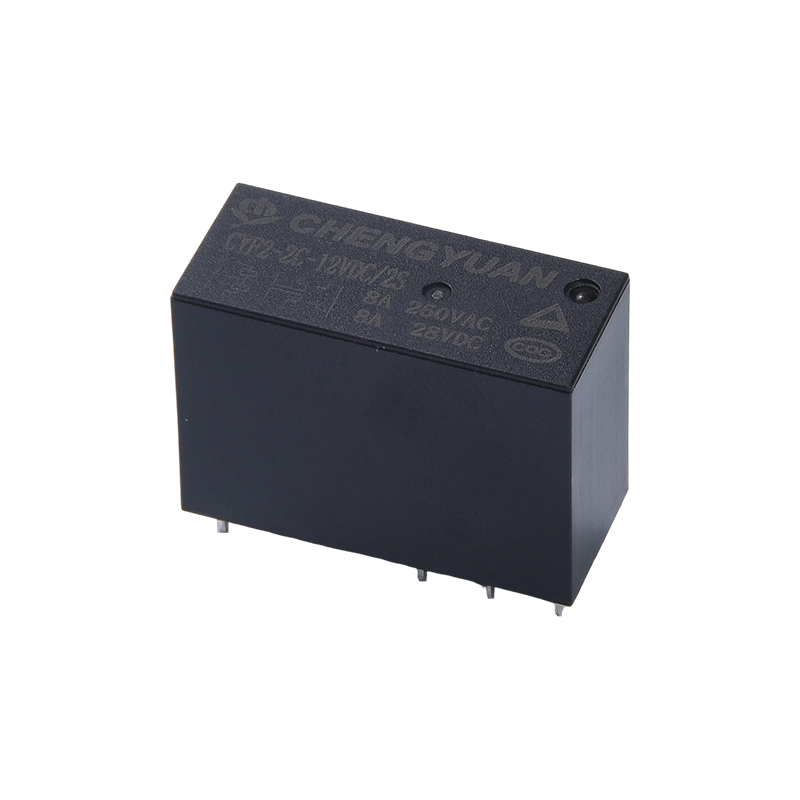

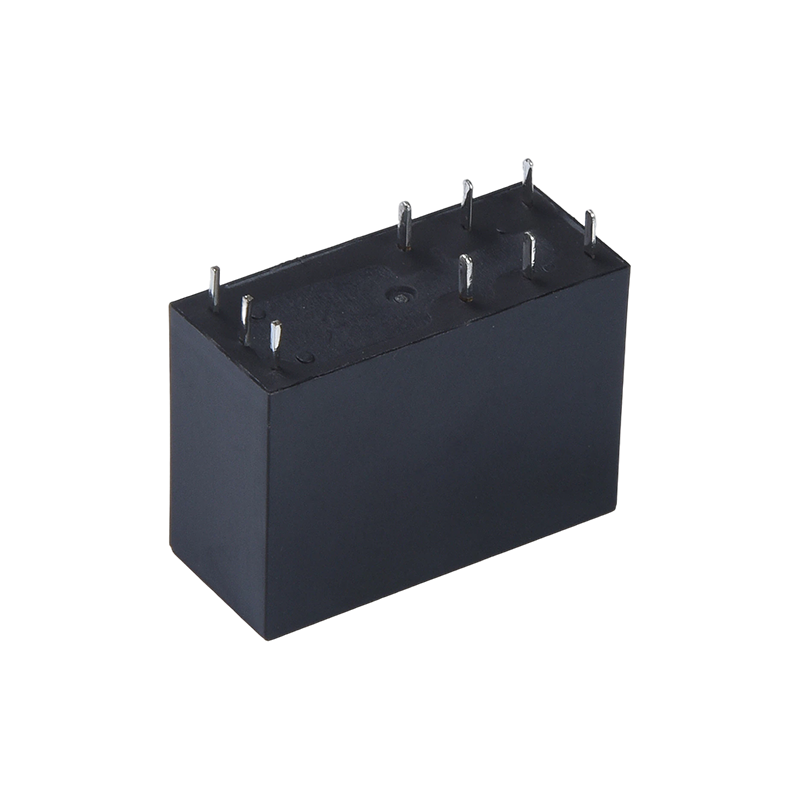

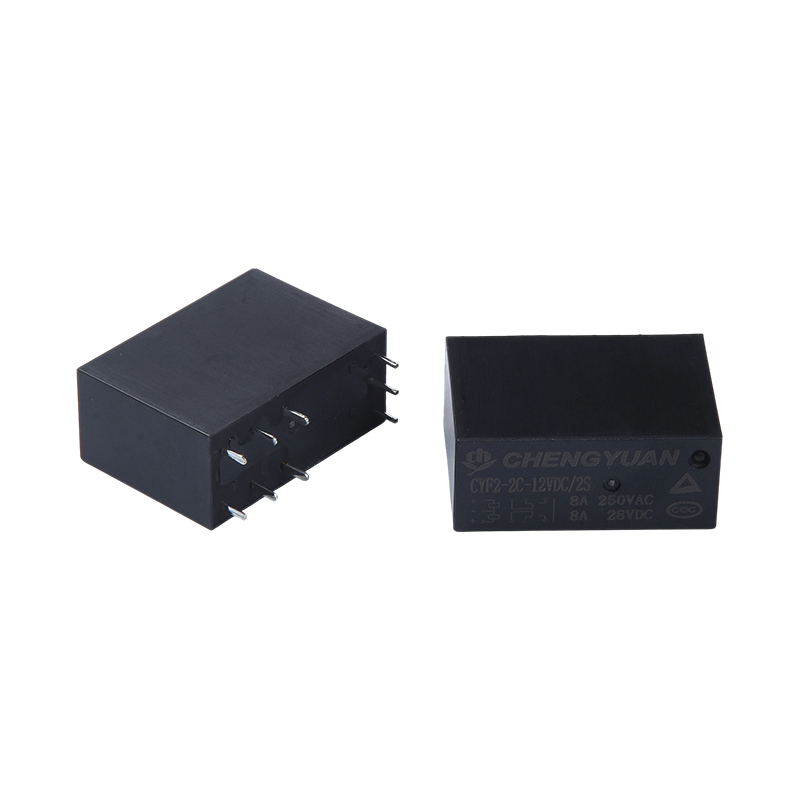

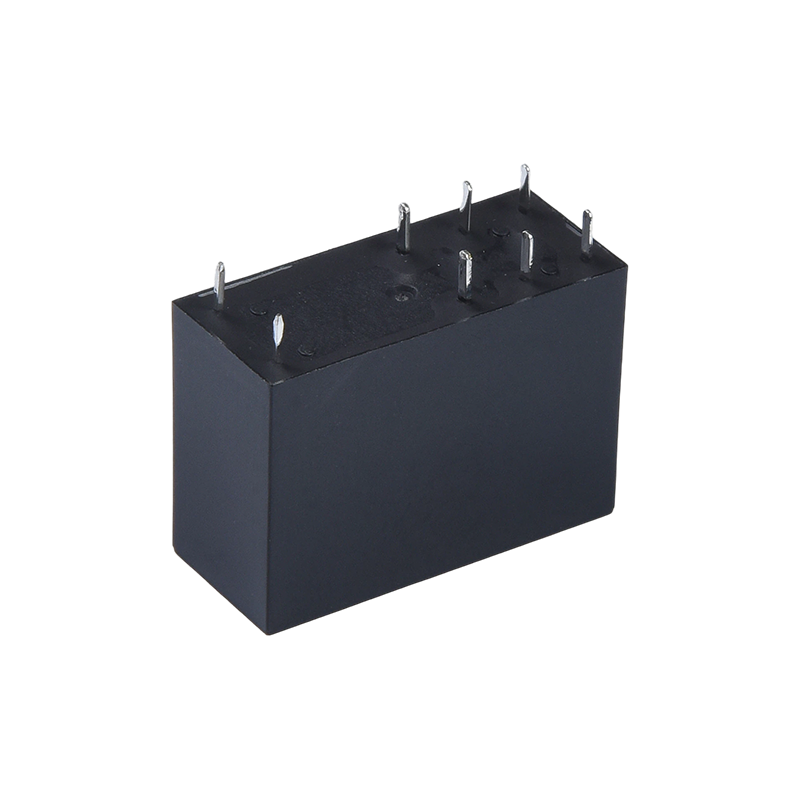

ویژگی ها:
1. عملکرد قفل مغناطیسی: از تحریک پالس استفاده می کند. سیم پیچ فقط در لحظه سوئیچینگ برق مصرف می کند و حالت تماس پس از خاموش شدن خود قفل می شود و مصرف انرژی سیستم را به میزان قابل توجهی کاهش می دهد.
2. سوئیچینگ با بار زیاد: مخاطبین از سوئیچینگ جریان 8 آمپر پشتیبانی می کنند که نیازهای کنترل پرقدرت لوازم خانگی مانند تهویه مطبوع و اجاق های مایکروویو را برآورده می کند.
3. جداسازی ولتاژ مقاومت بالا: ولتاژ مقاومت بین سیم پیچ و کنتاکت ها به 5000 ولت می رسد که عملکرد عایق الکتریکی عالی را ارائه می دهد و ایمنی مدار کنترل را تضمین می کند.
4. طراحی فشرده: اندازه کوچک و ساختار فشرده، ایده آل برای نصب با تراکم بالا بر روی بردهای PCB.
5. محدوده سیم پیچ ولتاژ گسترده: مشخصات سیم پیچ های مختلفی از 3VDC تا 48VDC را ارائه می دهد که با ولتاژهای کنترلی مختلف سازگار است.
6. گواهینامه ایمنی: دارای گواهینامه TUV و CQC، مطابق با استانداردهای ایمنی بین المللی.
کاربردهای معمولی:
1. تجهیزات ارتباطی: در ایستگاه های پایه ارتباطی و تجهیزات سوئیچینگ برای سوئیچینگ مدار کم مصرف و مسیریابی سیگنال استفاده می شود.
2. لوازم خانگی: مناسب برای دستگاه های تهویه مطبوع، اجاق های مایکروویو، و سایر تجهیزات به عنوان یک کلید کنترل قدرت صرفه جویی در انرژی.
3. تجهیزات امنیتی: در سیستم های هشدار امنیتی و کنترل دسترسی استفاده می شود تا اطمینان حاصل شود که حالت قفل یا زنگ اصلی حتی در صورت قطع برق حفظ می شود.
4. تجهیزات اداری: در تجهیزات اتوماسیون اداری مانند دستگاه های کپی و چاپگرها برای کاهش مصرف انرژی در حالت آماده به کار استفاده می شود.
اطلاعات تماس
| تایپ کنید | CYA |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100 mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 10A250 VAC |
| حداکثر تغییر جریان | 15A |
| حداکثر ولتاژ سوئیچینگ | 250VAC |
| حداکثر تغییر قدرت | 2500VA |
| حداقل تغییر بار | 6V 1A |
خصوصیات
| زمان کارکرد (در ولتاژ سیم پیچ نامی) | حداکثر 8 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 750 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 1500VAC، 50/60 هرتز برای 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10,000,000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریباً 8.5 گرم |
داده‌های سیم پیچ (در 20℃)
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 120 | 25 | حدود 0.36 وات | 75 درصد اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ سوم، حداکثر ولتاژ مجاز را بیش از 10 دقیقه روی سیم پیچ اعمال نکنید.
بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)
منحنی های مشخصه
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: نوع: CYA
2: تعداد قطبها: 1-1 قطب
3: تنظیم تماس: C از C ؛ H از A ؛ B از B
4: ولتاژ اسمی: 3،5،6،9،12،18،24،48VDC
5: رنگ محفظه: T -White. H-Black; L-Blue 6: قدرت سیم پیچ: D-0.45W L-0.36W
7: ساختار محافظ: ضد S-Flux،
SH- نوع آب بندی شده قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره - نیاز ویژه
(1): رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
(2): پس از مونتاژ رله‌های ضد شار روی PCB، تمیز کردن آب یا پردازش سطح پیشنهاد نمی‌شود.
(3): الزامات خاص مشتری (XX) توسط شرکت ما ارزیابی می شود و سپس با نمادهای مشخصه مشخص می شود.
