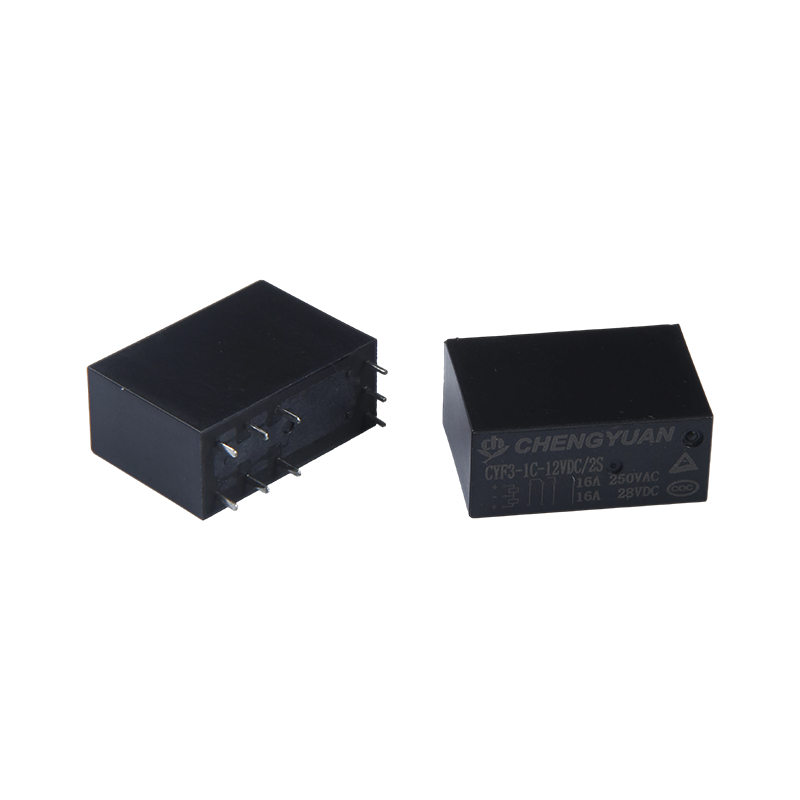

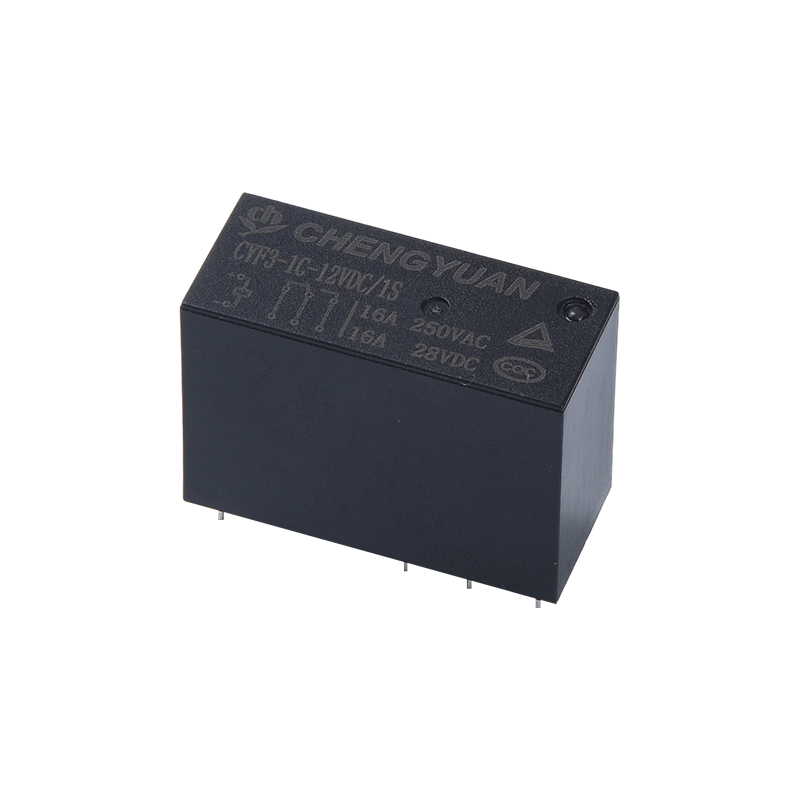

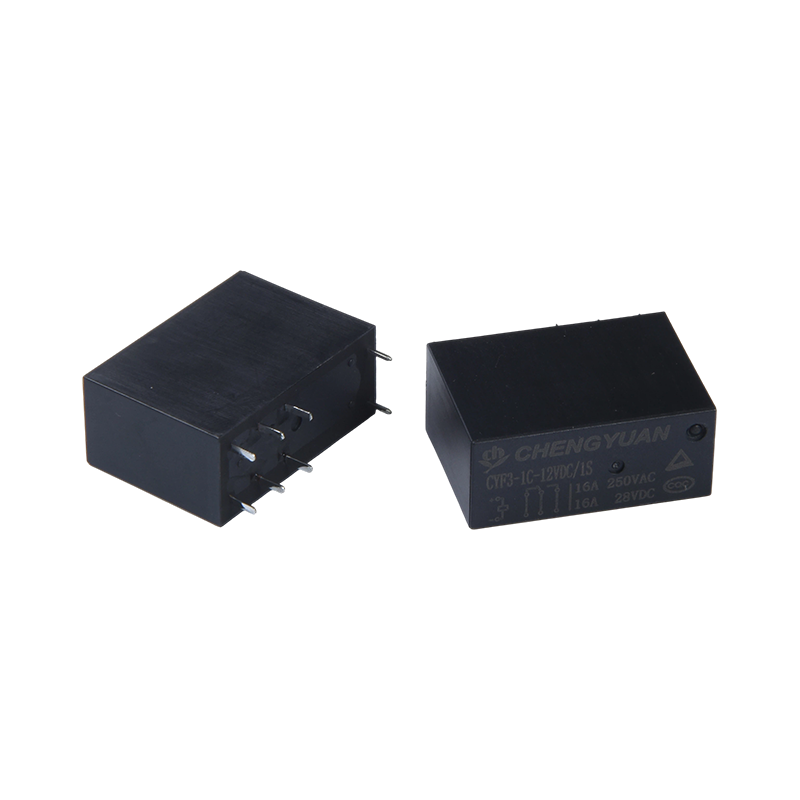

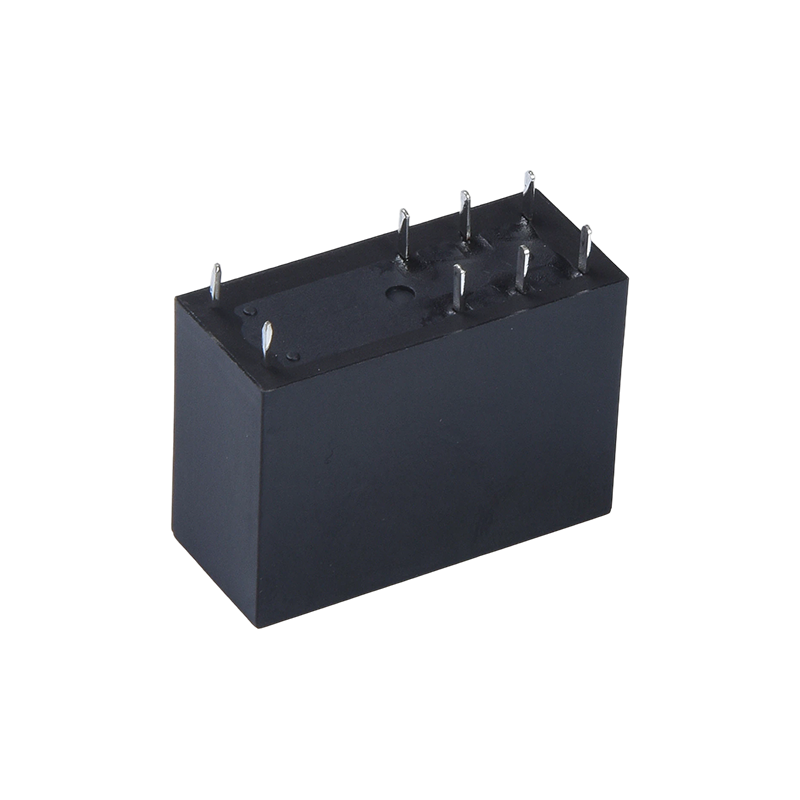

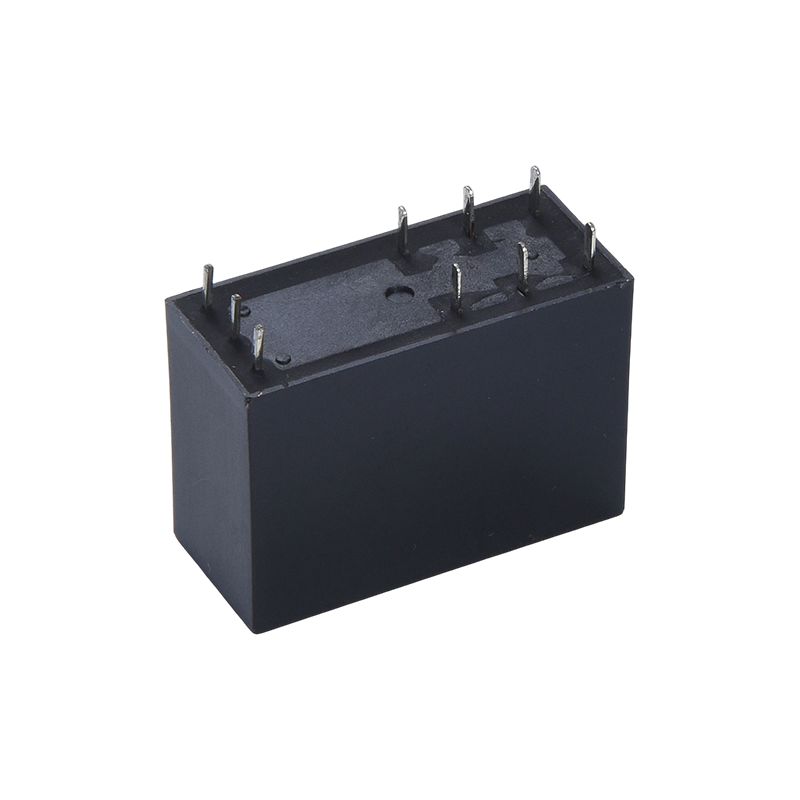

I. ساختار محصول و ویژگی های نصب
1. ساختار هسته: یک ساختار چفت کننده مغناطیسی را اتخاذ می کند، که تضمین می کند که وضعیت فعلی حتی پس از قطع برق از انتهای کنترل حفظ می شود و به سوئیچینگ توان صفر دست می یابد.
2. ویژگی های نصب: اندازه کوچک، مناسب برای سناریوهای نصب با تراکم بالا، به طور موثر در فضای برد PCB صرفه جویی می کند.
3. سازگار با مونتاژ خودکار: طراحی ساختاری با فرآیندهای نصب استاندارد سازگار است، مونتاژ انبوه را تسهیل می کند و راندمان تولید را بهبود می بخشد.
II. سناریوهای قابل اجرا
1. تجهیزات ارتباطی: مناسب برای سوئیچینگ مدار و کنترل در دستگاه های ارتباطی مختلف، اطمینان از انتقال سیگنال پایدار.
2. تجهیزات امنیتی: مناسب برای نظارت امنیتی، سیستم های هشدار و سایر تجهیزات امنیتی، تضمین عملکرد ایمن با قابلیت اطمینان بالا و مقاومت در برابر ولتاژ.
3. تجهیزات اداری: برای کنترل مدار داخلی در تجهیزات اداری مانند چاپگرها و دستگاه های کپی استفاده می شود.
4. لوازم خانگی: مناسب برای کنترل بار و سوئیچینگ مدار در لوازم خانگی مانند تهویه مطبوع و مایکروفر.
III. مزایای اصلی
1. ظرفیت بار بالا: ظرفیت سوئیچینگ تماس 17A، مناسب برای نیازهای کنترل تجهیزات متوسط و پرقدرت، با طیف وسیع تری از کاربردها.
2. مقاومت ولتاژ بالا: مقاومت ولتاژ 5000 ولت، بهبود ایمنی در محیط های مدار پیچیده.
3. نصب انعطاف پذیر: اندازه کوچک برای نصب با تراکم بالا، صرفه جویی در فضای داخلی.
4. مصرف کم توان و حفظ طولانی مدت: ساختار چفت کننده مغناطیسی به سوئیچینگ توان صفر و حفظ حالت طولانی مدت دست می یابد و مصرف انرژی را کاهش می دهد.
5. گواهینامه معتبر: دارای گواهی TUV و CQC، کاهش خطر شکست و بهبود قابلیت اطمینان.
اطلاعات تماس
| تایپ کنید | CYA |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100 mΩ (در 1A 16VDC) |
| بار نامی (بار مقاومتی) | 10A250VAC |
| حداکثر تغییر جریان | 15A |
| حداکثر ولتاژ سوئیچینگ | 250VAC |
| حداکثر تغییر قدرت | 2500VA |
| حداقل تغییر بار | 6V 1A |
خصوصیات
| زمان کارکرد (در ولتاژ سیم پیچ نامی) | حداکثر 8 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 750 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 1500VAC، 50/60 هرتز برای 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| عملکردی | 10 تا 55 هرتز، در دامنه دو برابر 1.5 میلی‌متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 10 گرم در دقیقه |
| استقامت | استقامت مکانیکی (10800ops./h) | 10,000,000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریباً 8.5 گرم |
داده‌های سیم پیچ (در 20℃)
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 3 | 120 | 25 | حدود 0.36 وات | 75 درصد اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از داغ شدن بیش از حد سیم پیچ سوم، حداکثر ولتاژ مجاز را بیش از 10 دقیقه روی سیم پیچ اعمال نکنید.

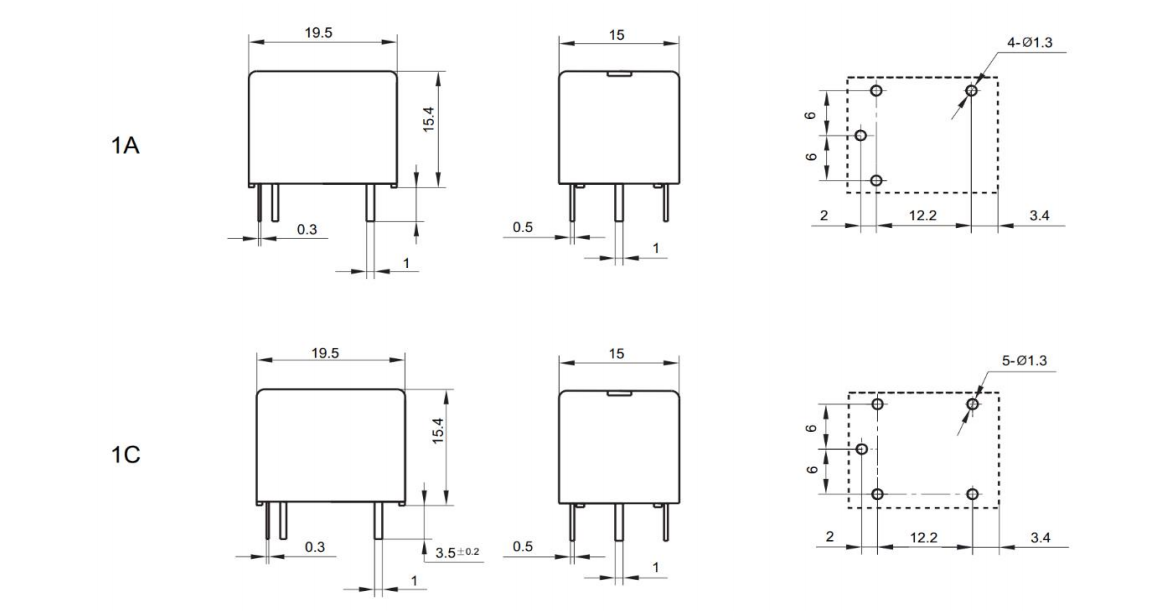

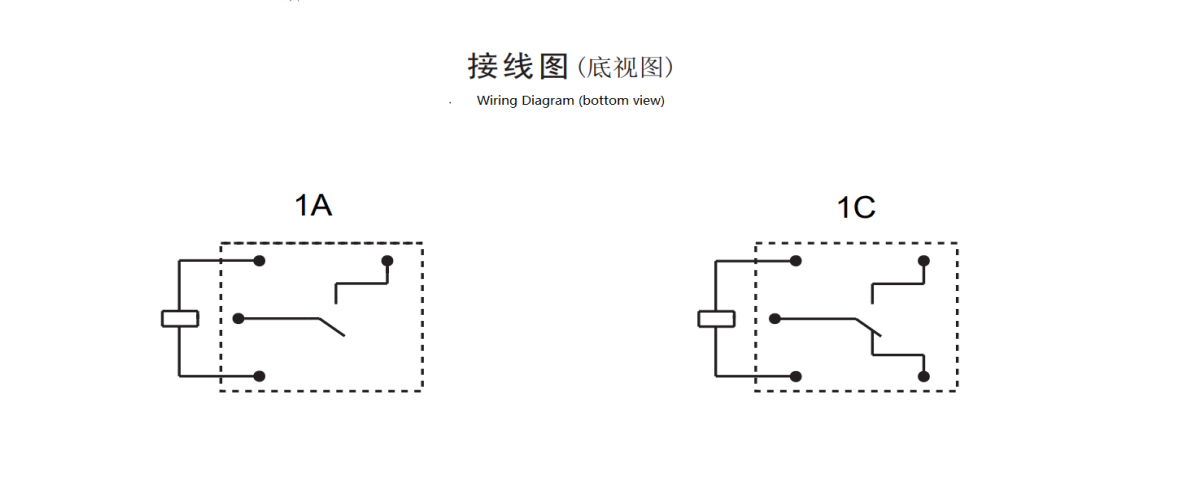

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

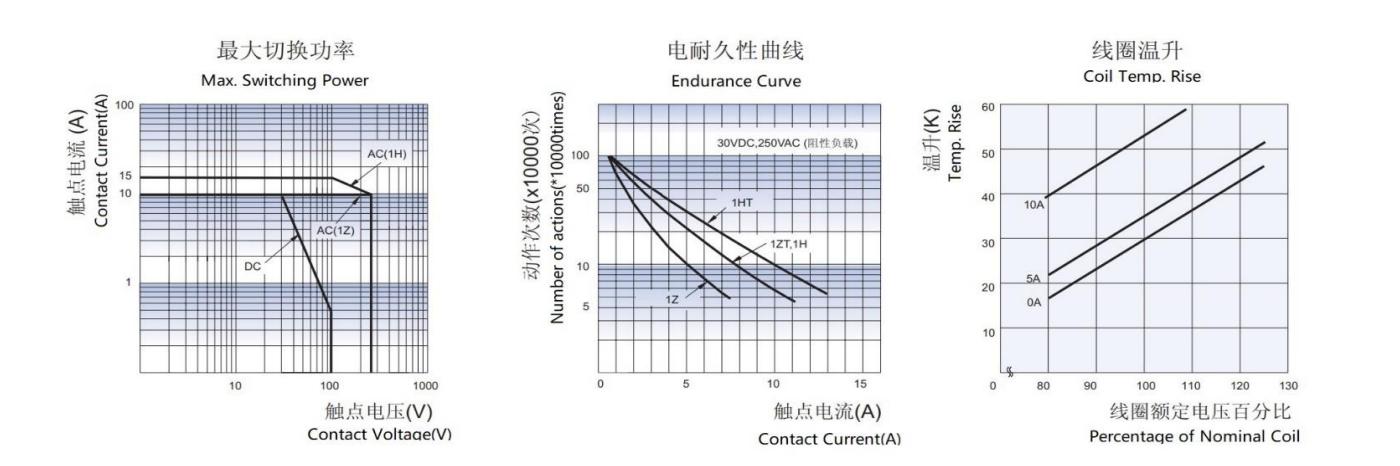

منحنی های مشخصه
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: نوع: CYA
2: تعداد قطبها: 1-1 قطب
3: تنظیم تماس: C از C ؛ H از A ؛ B از B
4: ولتاژ اسمی: 3،5،6،9،12،18،24،48VDC
5: رنگ محفظه: T -White. H-Black; L-Blue 6: قدرت سیم پیچ: D-0.45W L-0.36W
7: ساختار محافظ: ضد S-Flux،
SH- نوع آب بندی شده قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره - نیاز ویژه
(1): رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
(2): پس از مونتاژ رله‌های ضد شار روی PCB، تمیز کردن آب یا پردازش سطح پیشنهاد نمی‌شود.
(3): الزامات خاص مشتری (XX) توسط شرکت ما ارزیابی می شود و سپس با نمادهای مشخصه مشخص می شود.
