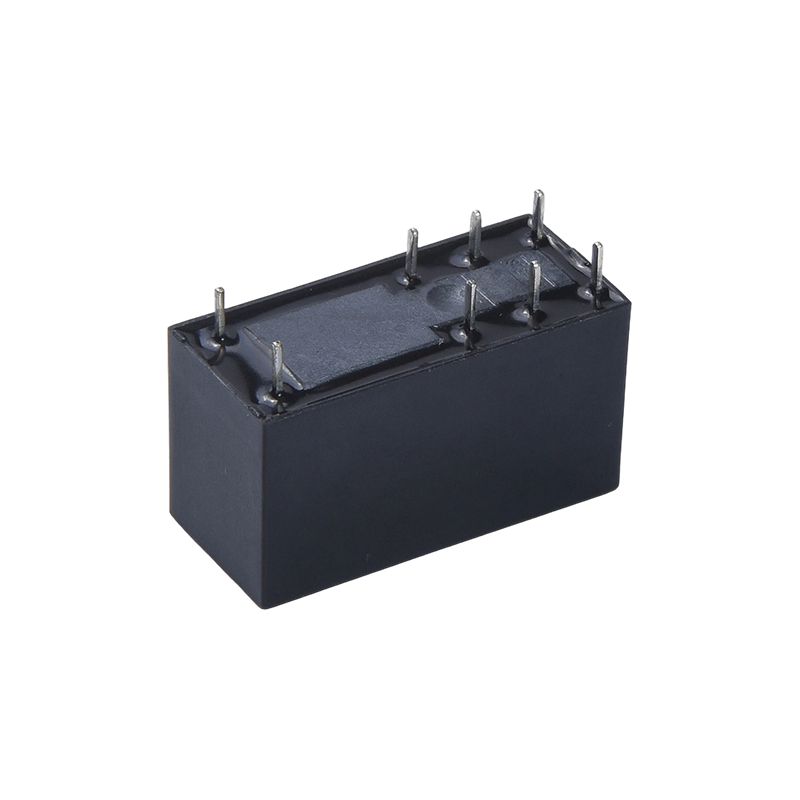

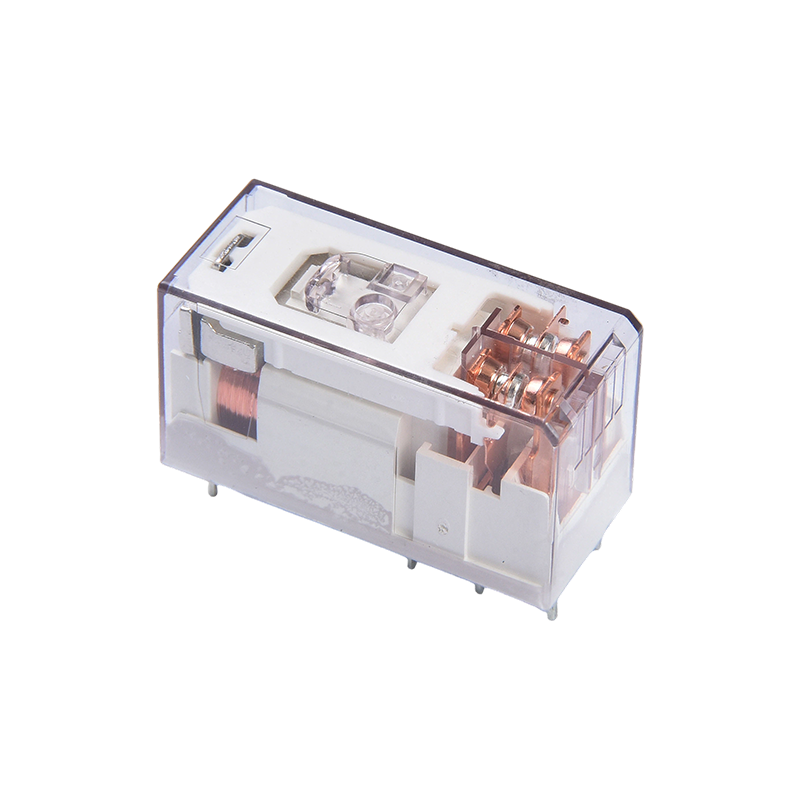

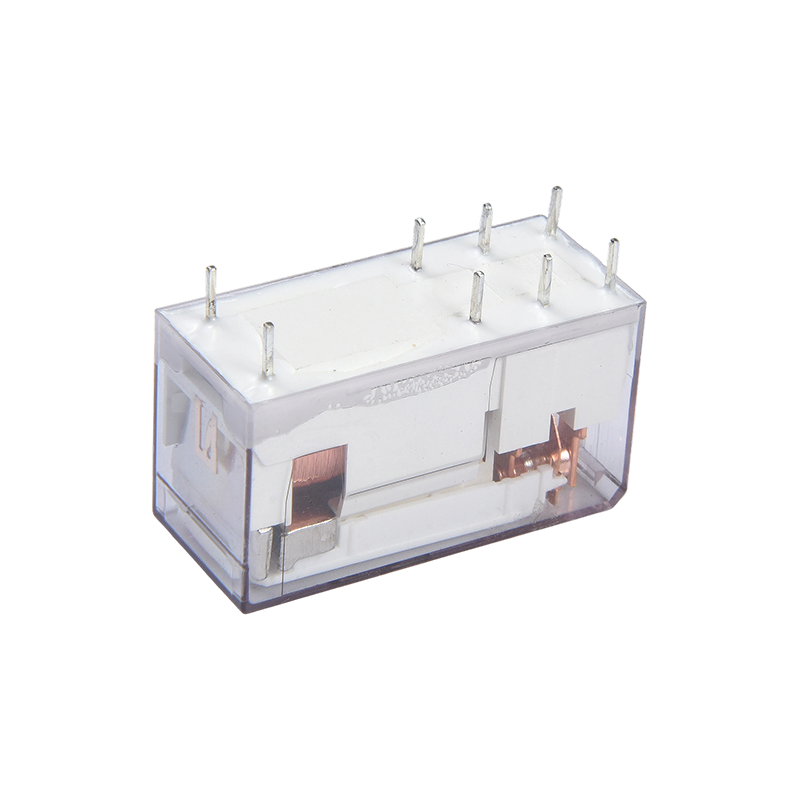

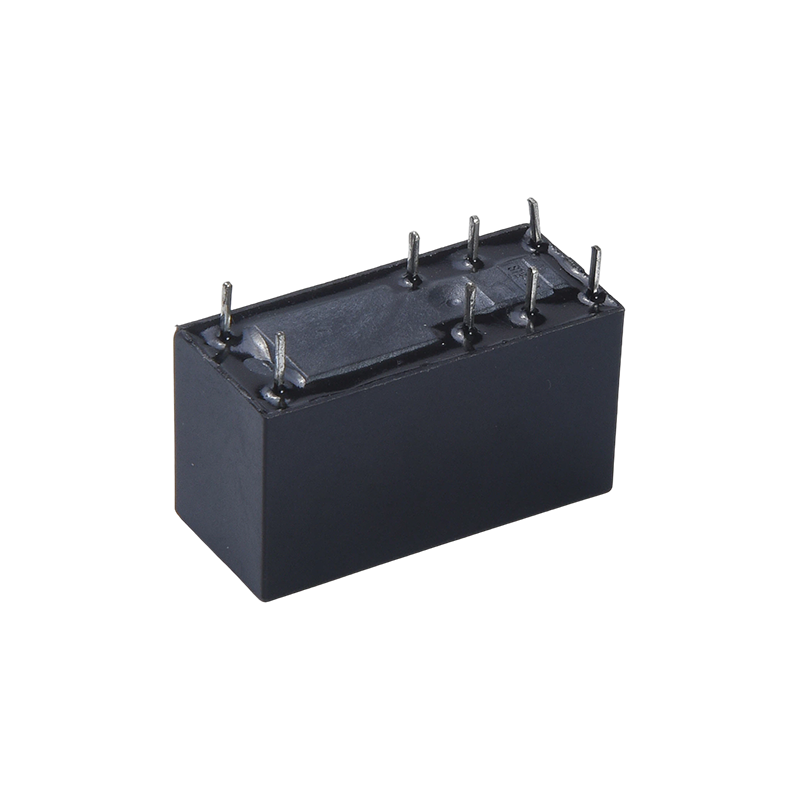

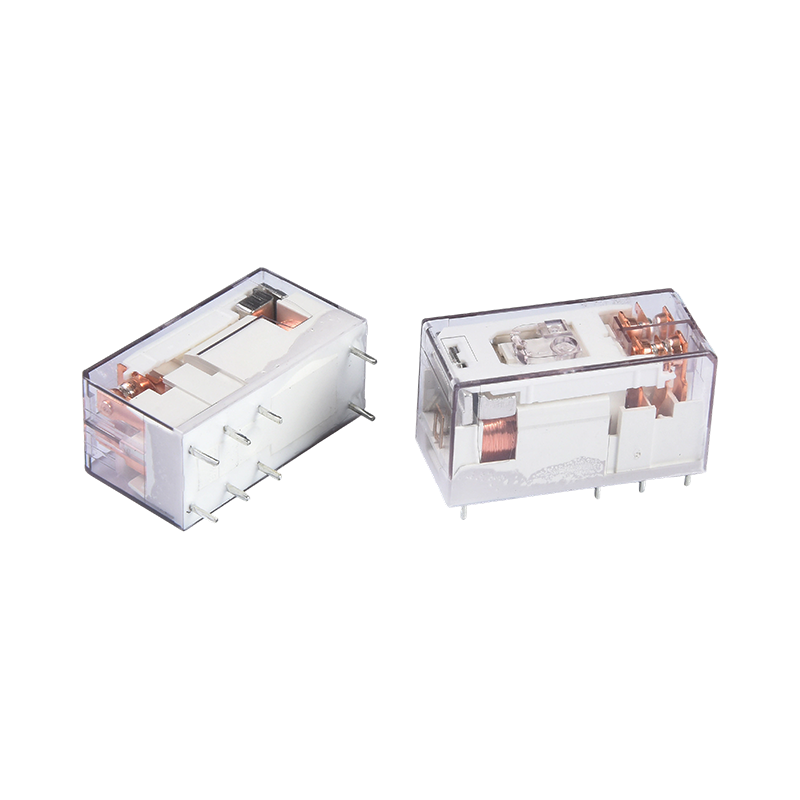

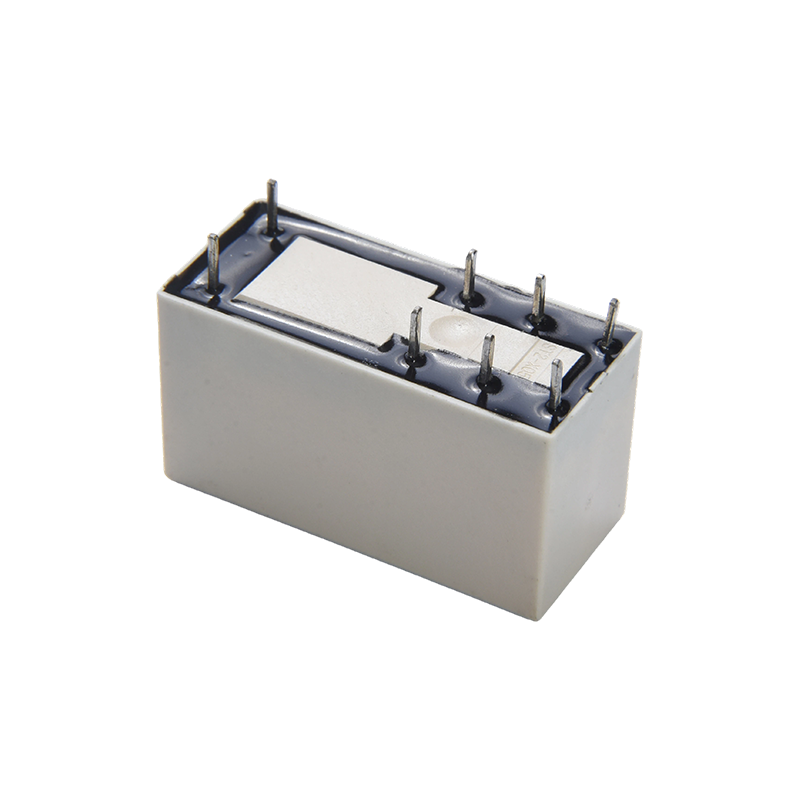

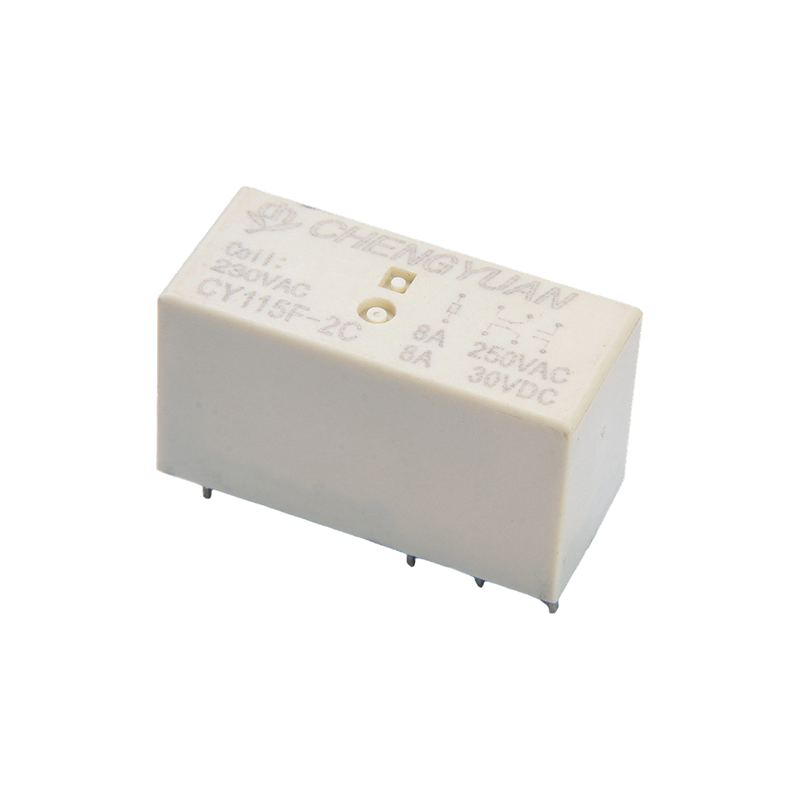

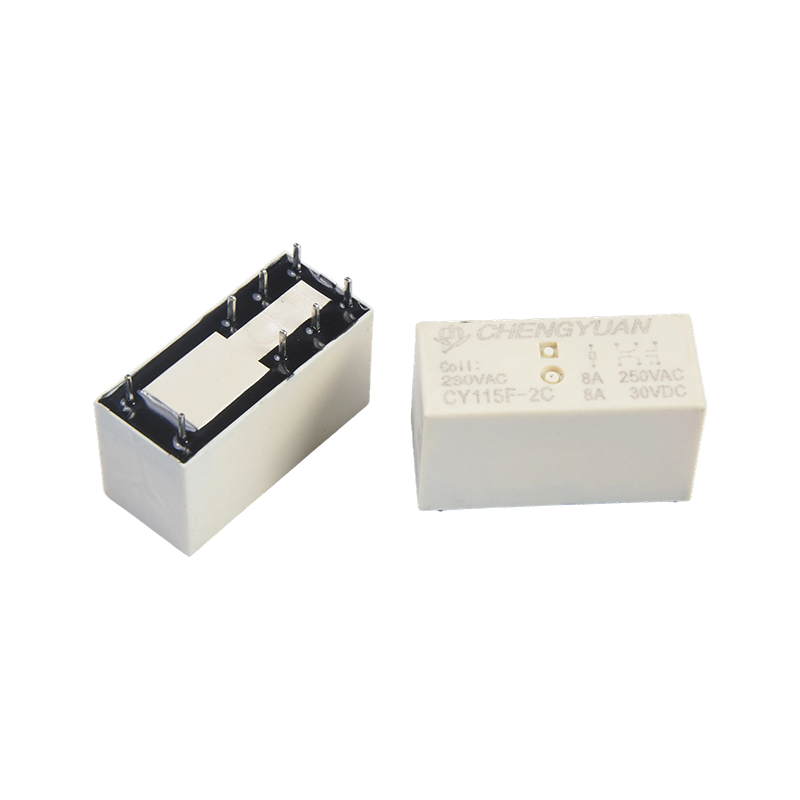

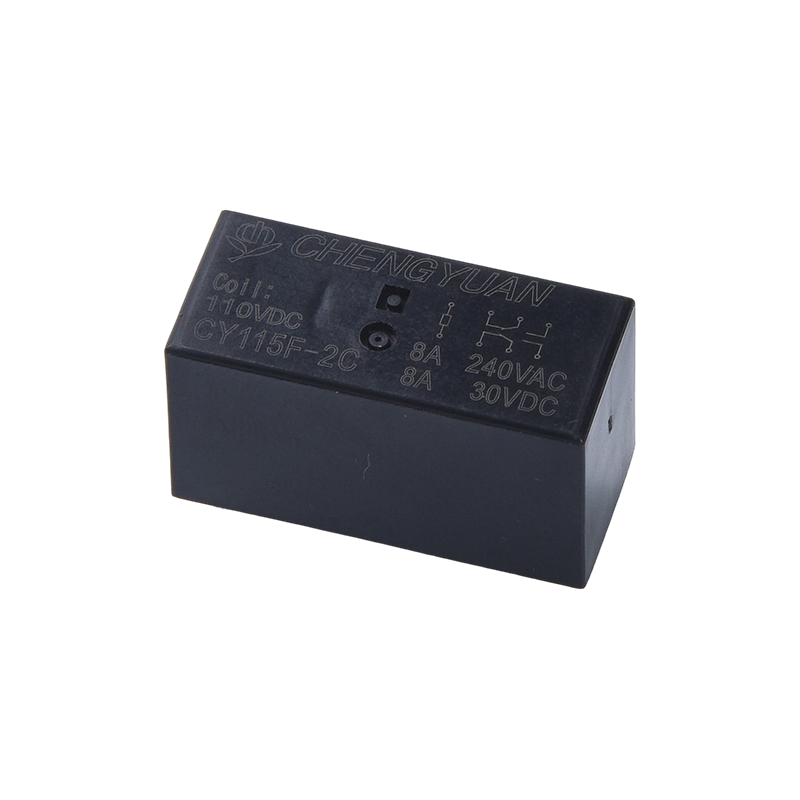

ویژگی های محصول:
• ظرفیت سوئیچینگ بار بالا: کنتاکت ها از 8 آمپر سوئیچینگ جریان پشتیبانی می کنند، به طور موثر مدارهای پرقدرت را کنترل می کنند و نیازهای بار مختلف را برآورده می کنند.
• طراحی مصرف برق کم: حساسیت سیم پیچ به اندازه 0.4 وات است که به کاهش مصرف انرژی کلی دستگاه و تولید گرما کمک می کند.
• مقاومت و جداسازی ولتاژ بالا: مقاومت ولتاژ بین سیم پیچ و کنتاکت ها به 5000 ولت می رسد که ایزولاسیون الکتریکی قابل اعتماد و عملکرد ایمن را تضمین می کند.
• ساختار جمع و جور: اندازه کوچک استفاده از فضا را بهینه می کند و آن را برای نصب متراکم بر روی بردهای مدار چاپی ایده آل می کند.
• کنترل حساس: مدارهای پرقدرت را با سیگنال های ضعیف کنترل می کند، کنترل از راه دور و ایزوله را در سیستم های خودکار فعال می کند.
کاربردهای معمولی:
• لوازم خانگی: در ماشین های لباسشویی، تهویه مطبوع، اجاق های مایکروویو و سایر دستگاه ها برای کنترل مدار موتورها یا عناصر گرمایشی استفاده می شود.
• اتوماسیون صنعتی: مناسب برای سیستم های کنترل PLC، موتور و درایوهای شیر برقی، ارائه سوئیچینگ خودکار پایدار.
• تجهیزات انرژی جدید: در منابع تغذیه اضطراری UPS، سیستم های ذخیره انرژی و اینورترها به عنوان یک کلید اتوماتیک قابل اعتماد استفاده می شود.
• خانه هوشمند: برای کنترل سیستم های تهویه مطبوع، گرمایش از کف، پرده ها و سایر سیستم ها برای مدیریت هوشمند از راه دور استفاده می شود.
• تجهیزات صوتی و تصویری و نمایشگر: در سیستم های صوتی، مانیتورها و سایر دستگاه ها برای اطمینان از سوئیچینگ دقیق سیگنال ها و قدرت استفاده می شود.
اطلاعات تماس
| تایپ کنید | CY115F |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 6VDC) |
| بار نامی (بار مقاومتی) | 8A 250VAC |
| حداکثر تغییر جریان | 10A |
| حداکثر ولتاژ سوئیچینگ | 277 VAC |
| حداکثر تغییر قدرت | 2500VA |
| حداقل تغییر بار | 6 ولت 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1000 VAC، 50/60 هرتز به مدت 1 دقیقه |
| بین سیم پیچ و تماس: 5000 VAC، 50/60 هرتز به مدت 1 دقیقه |
| بین مجموعه های تماس: 2500 VAC، 50/60 هرتز به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریباً 13.5 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 80.00 | 62.5 | تقریباً 0.4 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

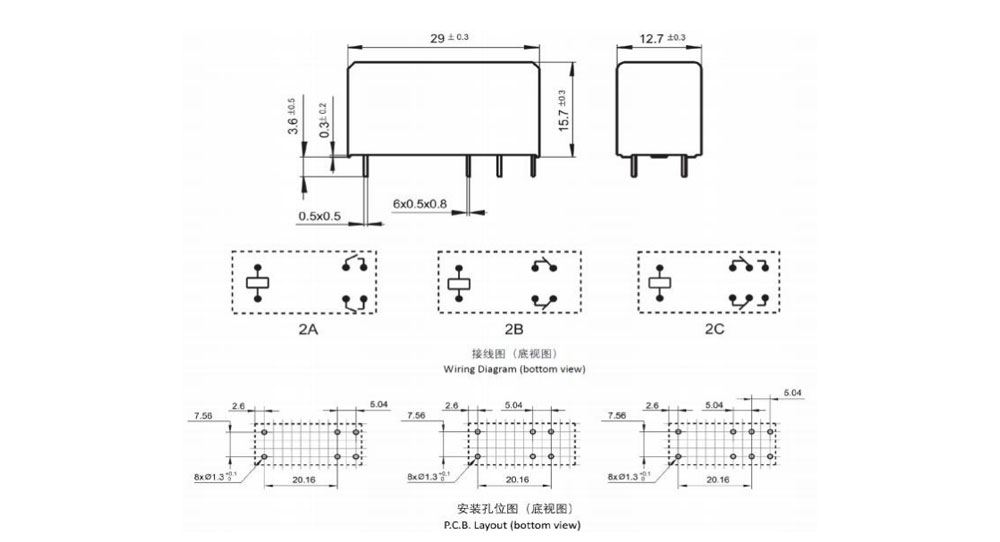

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

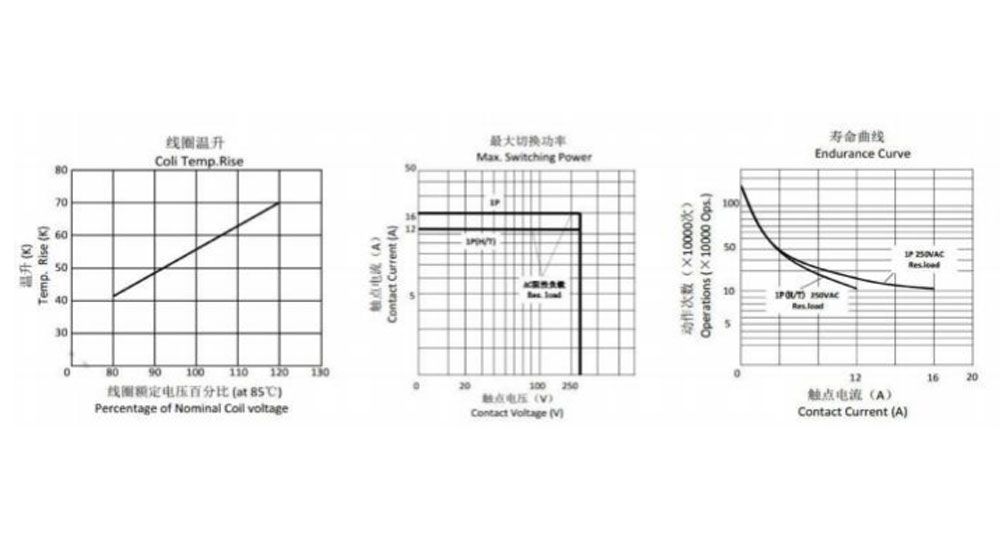

منحنی های مشخصه
اطلاعات سفارش
CY115F - 2 - C - 12VDC - B - D - T - XX
۱.
1: نوع: CY115F
2: تعداد قطبها: 2-2 قطب
3: ترتیب تماس: A-Form A ; B-فرم B ؛ C-فرم C
4: ولتاژ اسمی: 5،6،9،12،18،24،48VDC
5: رنگ محفظه: B-مشکی
6: کویل Pwor: D-0.4W
7: ساختار محافظ: ضد S-Flux،
SH-Sealed نوع قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره - نیاز ویژه
رله‌های ضد شار را نمی‌توان در محیطی با آلاینده‌هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
پس از اینکه رله‌های ضد شار روی PCB مونتاژ شدند، تمیز کردن آب یا فرآیند سطح پیشنهاد نمی‌شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کنند.
ما نمی‌توانیم همه عملکرد و همه پارامترها را برای همه برنامه‌های ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب قرار گیرند
محصول مناسب برای کاربرد خودشان. برای رله‌های مهر و موم شده، پس از تمیز کردن فن نصب، لطفاً قبل از استفاده، سوراخ تهویه داخل جعبه را باز کنید. اگر سؤالی وجود دارد، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند از کدام محصول باید استفاده شود.
