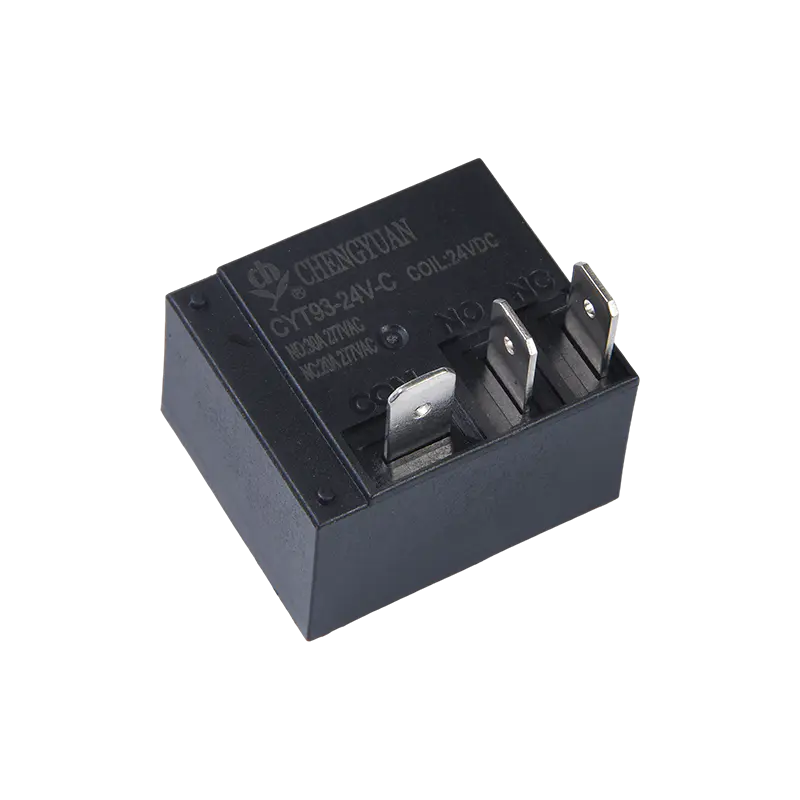

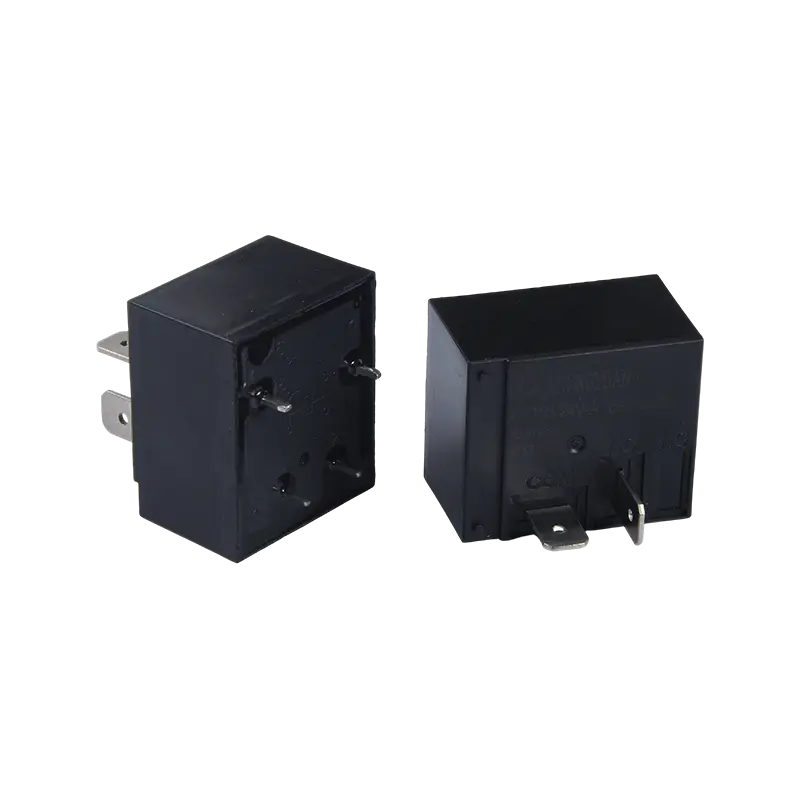

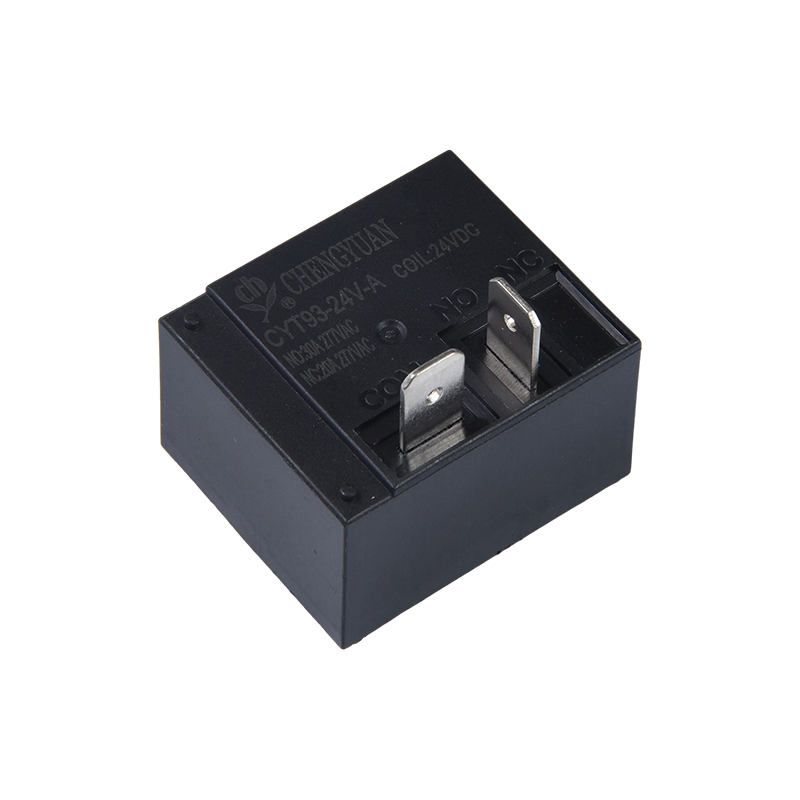

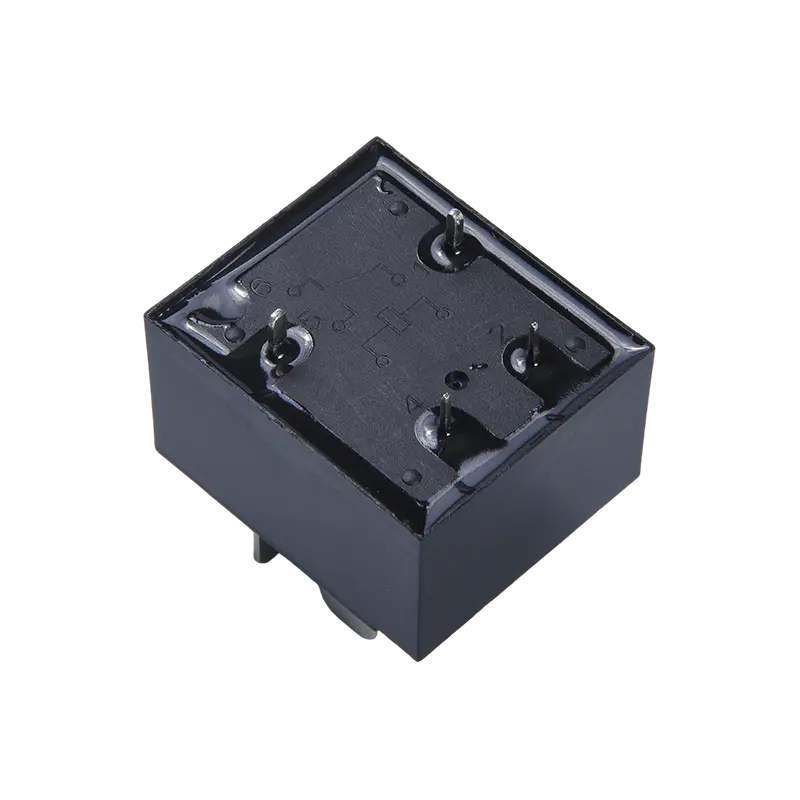

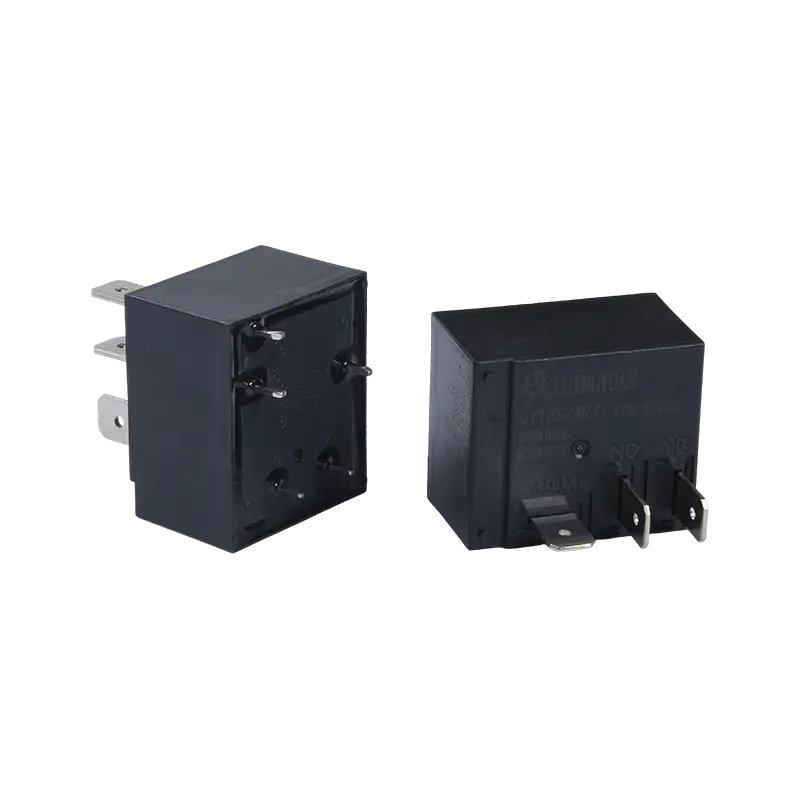

ویژگی های محصول:
• ظرفیت سوئیچینگ بار بالا: حداکثر بار سوئیچینگ 30 آمپر (برخی مشخصات تا 40 آمپر) را پشتیبانی می کند، که قادر به رسیدگی به نیازهای کنترلی تجهیزات پرقدرت است.
• طراحی فشرده: اندازه کوچک، مناسب برای نصب با تراکم بالا در جعبه های الکتریکی یا تابلوهای کنترل دارای محدودیت فضا.
• مصرف برق کم: مصرف برق کویل تا 0.9 وات، به طور موثر مصرف انرژی سیستم و تولید گرما را کاهش می دهد.
• گزینه های ترمینال چندگانه: محصولات ترمینال مسی برای اطمینان از رسانایی عالی و قابلیت اطمینان تماس هنگام کار با جریان های بالا در دسترس هستند.
• محدوده ولتاژ گسترده: ولتاژ سیم پیچ 3VDC تا 48VDC را پوشش می دهد، سازگار با سطوح مختلف ولتاژ سیستم کنترل.
کاربردهای معمولی:
• Automotive Electronics: برای کنترل بار پرقدرت در خودروها مانند بخاری ها، موتورهای فن و سیستم های روشنایی استفاده می شود.
• تجهیزات گرمایش و تهویه: مناسب برای تجهیزات HVAC صنعتی و خانگی، عناصر گرمایشی یا فن های تهویه کنترل کننده.
• لوازم خانگی: برای کنترل سوئیچ برق در لوازم خانگی پرقدرت مانند اجاق های برقی و مایکروفر استفاده می شود.
• کنترل صنعتی: به عنوان یک محرک در تجهیزات اتوماسیونی که نیاز به سوئیچینگ جریان بالا دارند استفاده می شود.
| اطلاعات تماس |
| تایپ کنید | CYT93 |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 6VDC) |
| بار نامی (بار مقاومتی) | 20A/30A 250 VAC |
| حداکثر تغییر جریان | 20A/30A |
| حداکثر ولتاژ سوئیچینگ | 250VAC |
| حداکثر تغییر قدرت | 5000VA/7500VA |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 10 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1500 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و تماس: 2500VAC ، 50/60Hz به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| | استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریباً 28 گرم |
داده‌های سیم‌پیچ (در 20℃)
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 180 | 27 | تقریباً 0.9 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ سوم، بیش از 10 دقیقه حداکثر ولتاژ مجاز روی سیم پیچ را اعمال نکنید.

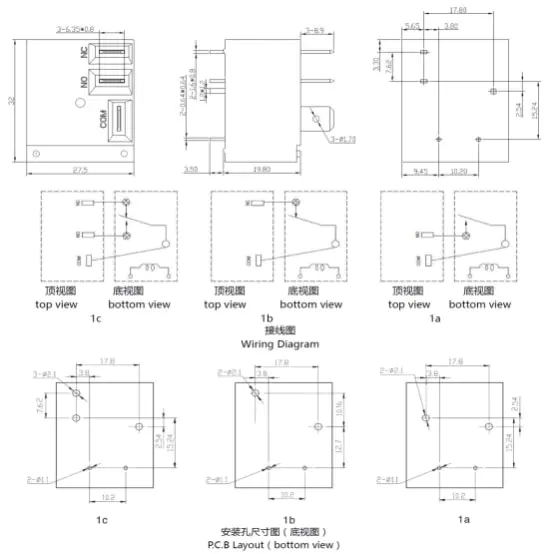

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

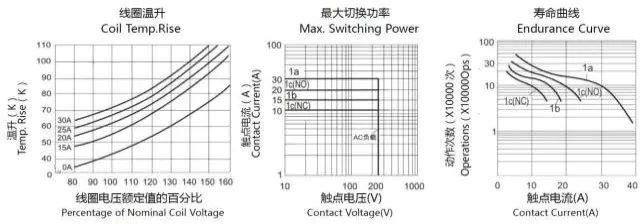

منحنی های مشخصه
اطلاعات سفارش
CYT93 - 1 - C - 12VDC - H - D - T - XX
۱.
1: نوع: CYT93
2: تعداد قطبها: 1-1 قطب
3: ترتیب تماس: : یک فرم A ؛ B فرم B ؛ C فرم C
4: ولتاژ اسمی: 5،6،9،12،15،18،24،48VDC
5: رنگ محفظه: H-مشکی
6: کویل Pwor: D-0.9W
7: ساخت و ساز محافظتی: ضد S-Flux،
SH- نوع مهر و موم شده قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
