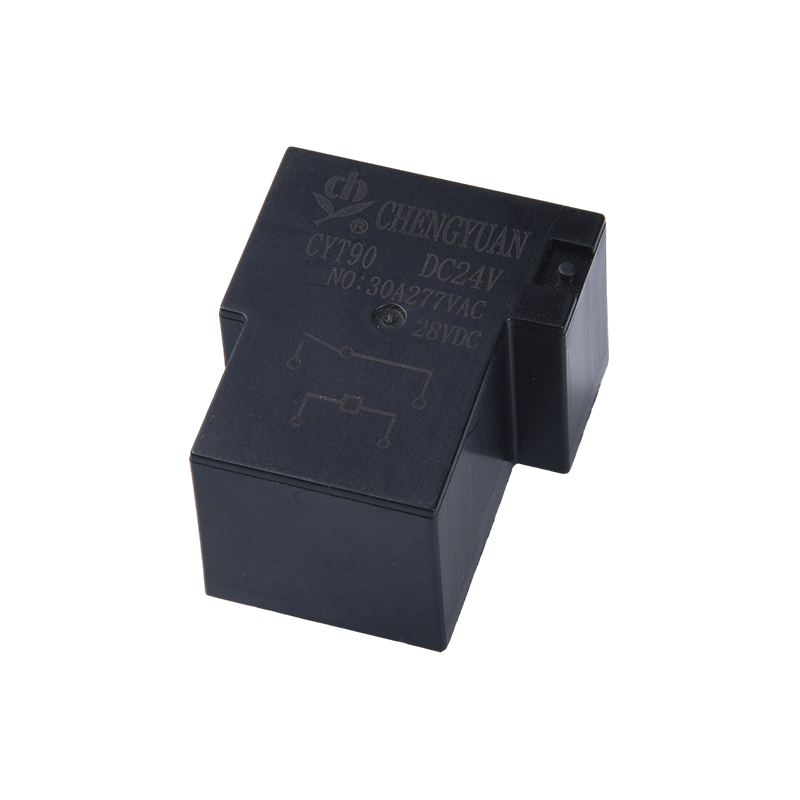

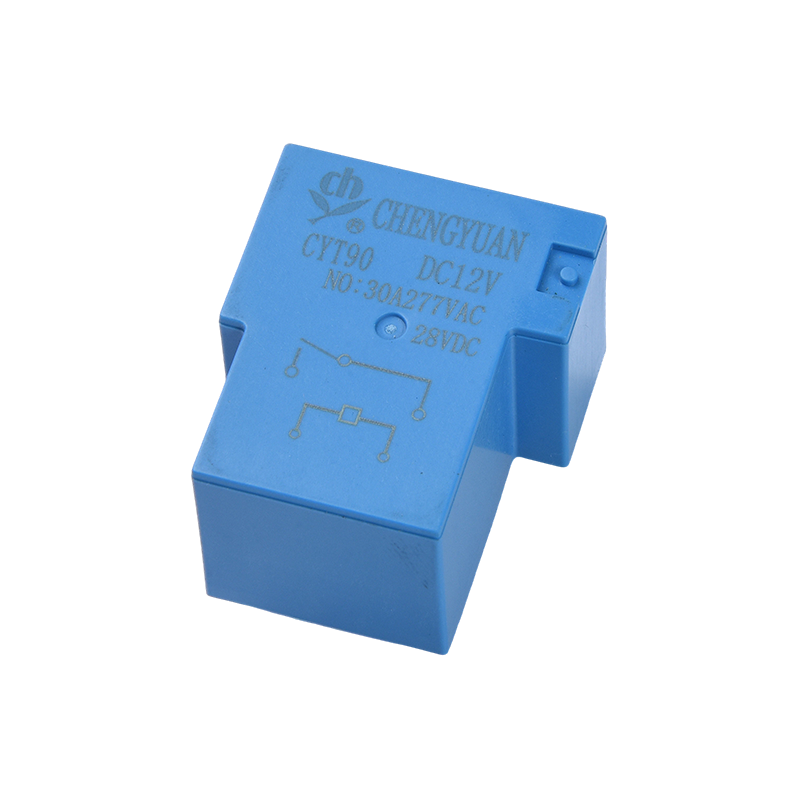

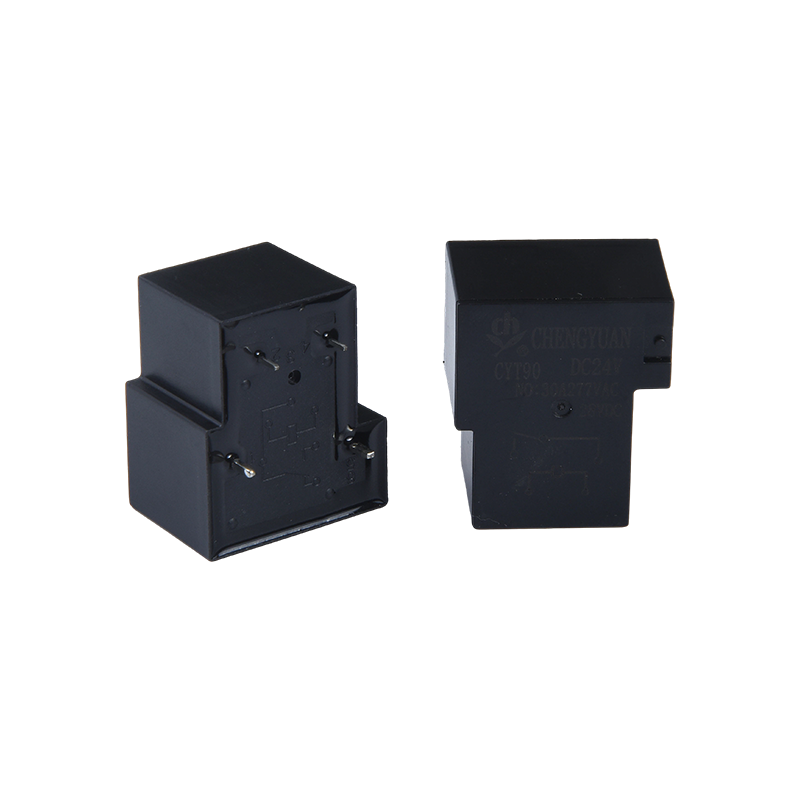

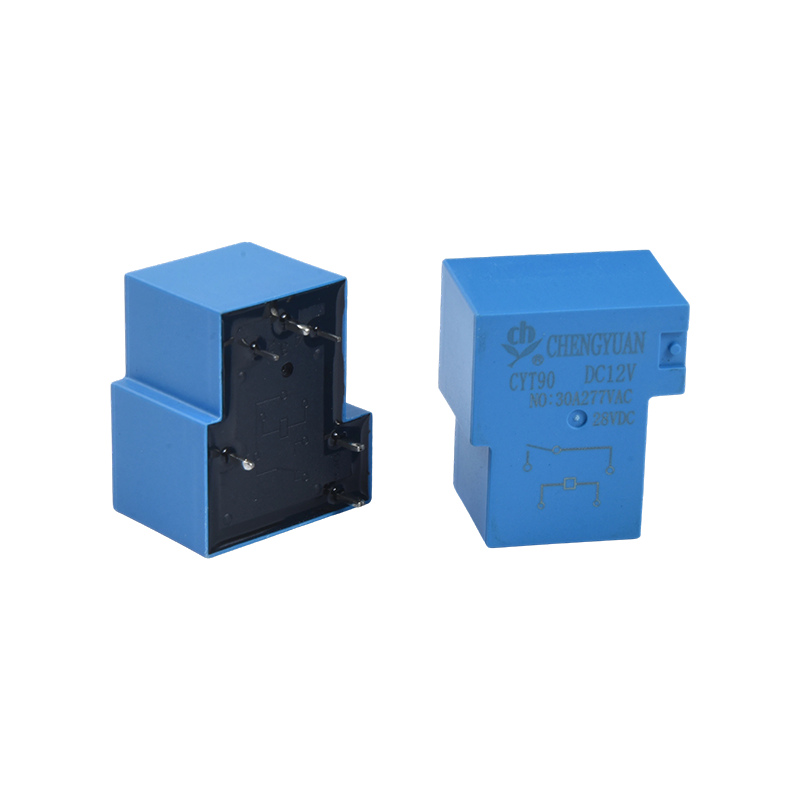

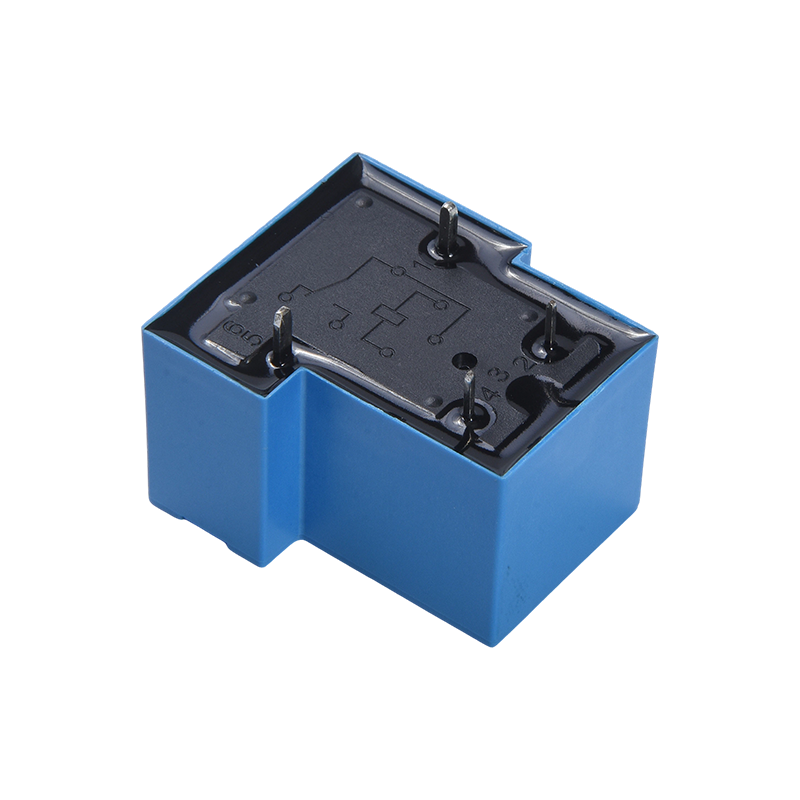

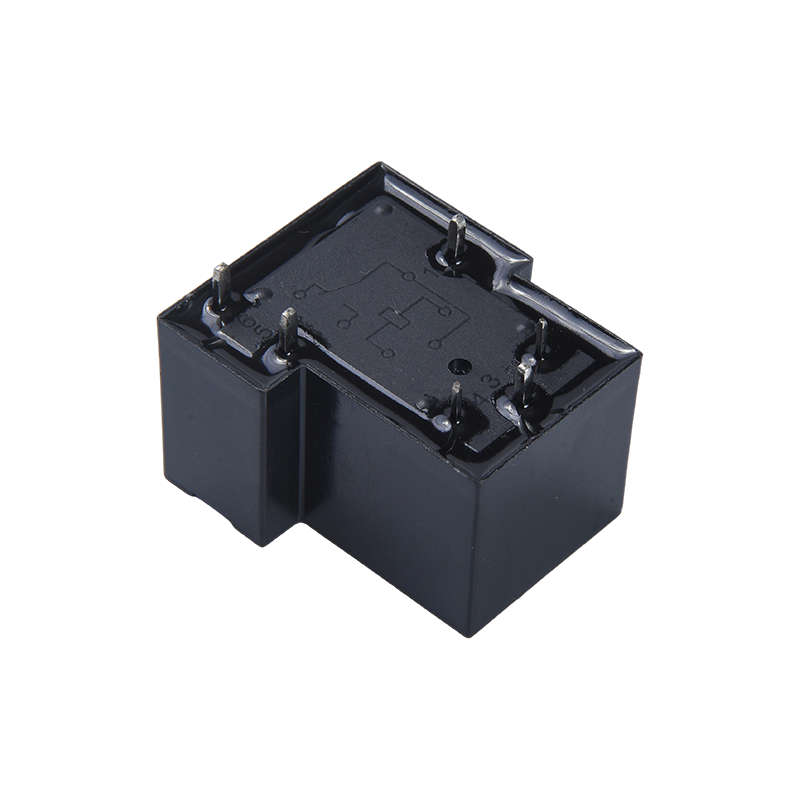

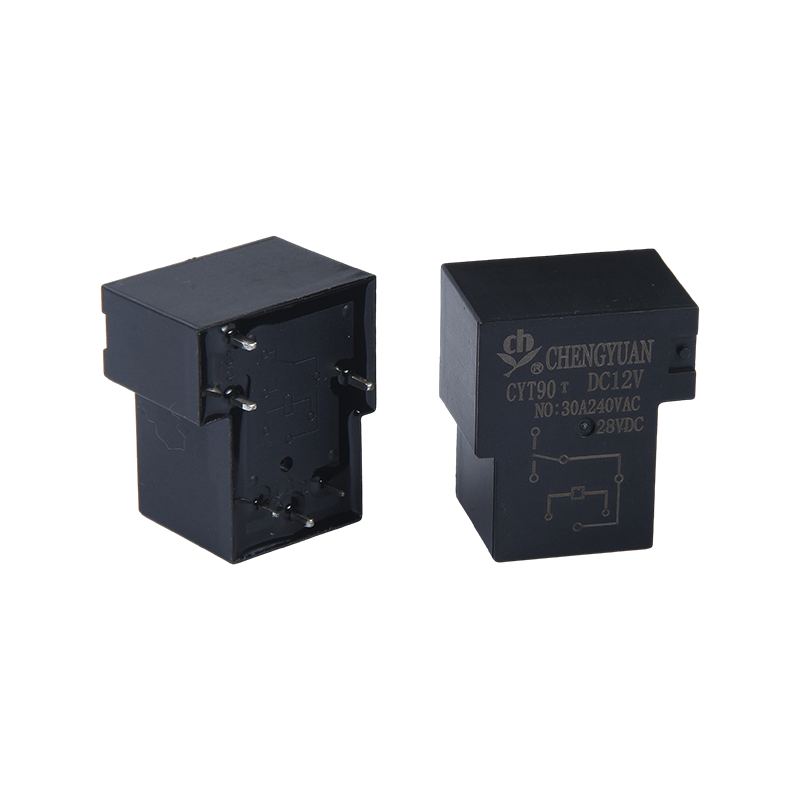

I. ویژگی ها:
1. گزینه های نصب چندگانه: گزینه های مختلف نصب را برای سناریوهای مختلف نصب تجهیزات فراهم می کند و راحتی نصب را بهبود می بخشد.
2. طراحی فشرده: به عنوان یک رله کوچک و پرقدرت، اندازه فشرده آن باعث صرفه جویی در فضای نصب داخلی می شود.
3. ساختار SPDT: از ساختار تک قطبی دو پرتابی استفاده می کند که منطق سوئیچینگ روشنی را ارائه می دهد و با نیازهای مختلف سوئیچینگ مدار پرقدرت سازگار است.
II. توابع اصلی و سناریوهای کاربردی:
1. توابع اصلی: کنترل سوئیچینگ جریان بالا، تبدیل سیگنال و عملکردهای سوئیچینگ بار را فراهم می کند و عملکرد پایدار مدارهای تجهیزات پرقدرت را تضمین می کند.
2. لوازم خانگی: مناسب برای دستگاه های تهویه مطبوع، اجاق های القایی، یخچال ها، اجاق های برنج، و سایر لوازم خانگی، که امکان کنترل سوئیچینگ بار با توان بالا را فراهم می کند.
3. کنترل صنعتی: مناسب برای بخاری ها، دستگاه های تهویه و سایر تجهیزات در اتوماسیون صنعتی، پاسخگویی به نیازهای کنترل جریان بالا در سناریوهای صنعتی.
4. خانه هوشمند و فناوری های نوظهور: قابل استفاده برای تجهیزات امنیتی، سیستم های روشنایی، تجهیزات انرژی جدید و اینترنت اشیا، پشتیبانی از تبدیل سیگنال و تعویض بار.
IV. مزایای کلیدی:
1. مدیریت با توان بالا: طراحی قدرت تماس بالا به طور قابل اعتماد سناریوهای 20A/30A را با جریان بالا کنترل می کند و سازگاری قوی را ارائه می دهد.
2. نصب انعطاف پذیر: گزینه های نصب متعدد در دسترس هستند، سازگار با نیازهای مختلف نصب تجهیزات.
3. طیف وسیعی از کاربردها: زمینه های متعددی از جمله لوازم خانگی، کنترل صنعتی، خانه های هوشمند و انرژی های جدید را پوشش می دهد و تطبیق پذیری قوی را ارائه می دهد.
4. اندازه فشرده و توان بالا: به توان خروجی بالا در اندازه فشرده دست می یابد که نیازهای دوگانه کوچک سازی تجهیزات و کنترل با توان بالا را برآورده می کند.
اطلاعات تماس
| تایپ کنید | CYT90 |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 6VDC) |
| بار نامی (بار مقاومتی) | 20A/30A 250 VAC |
| حداکثر تغییر جریان | 20A/30A |
| حداکثر ولتاژ سوئیچینگ | 250VAC |
| حداکثر تغییر قدرت | 5000VA/7500VA |
| حداقل تغییر بار | 6 ولت 1A |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 10 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1500 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و تماس: 2500VAC ، 50/60Hz به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریباً 24 گرم |
| داده‌های سیم پیچ (در 20℃) |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 180 | 27 | تقریباً 0.9 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از داغ شدن بیش از حد سیم پیچ، بیش از 10 دقیقه حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

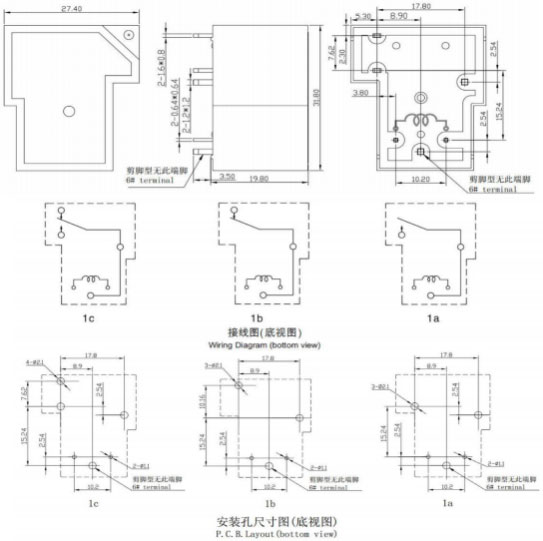

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

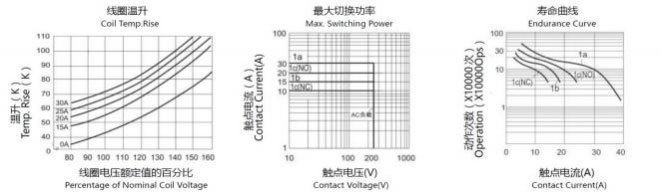

منحنی های مشخصه
اطلاعات سفارش
CYT90 - 1 - C - 12VDC - H - D - T - XX
۱.
1: نوع: CYT90
2: تعداد قطب ها: 1-1 قطب
3: ترتیب تماس: فرم A ; B فرم B ; C فرم C
4: ولتاژ اسمی: 5،6،9،12،15،18،24،48VDC
5: رنگ محفظه: H-مشکی؛ ال-آبی
6: کویل Pwor: D-0.9W
7: ساختار محافظ: ضد S-Flux،
SH-Sealed نوع قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره - نیاز ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
