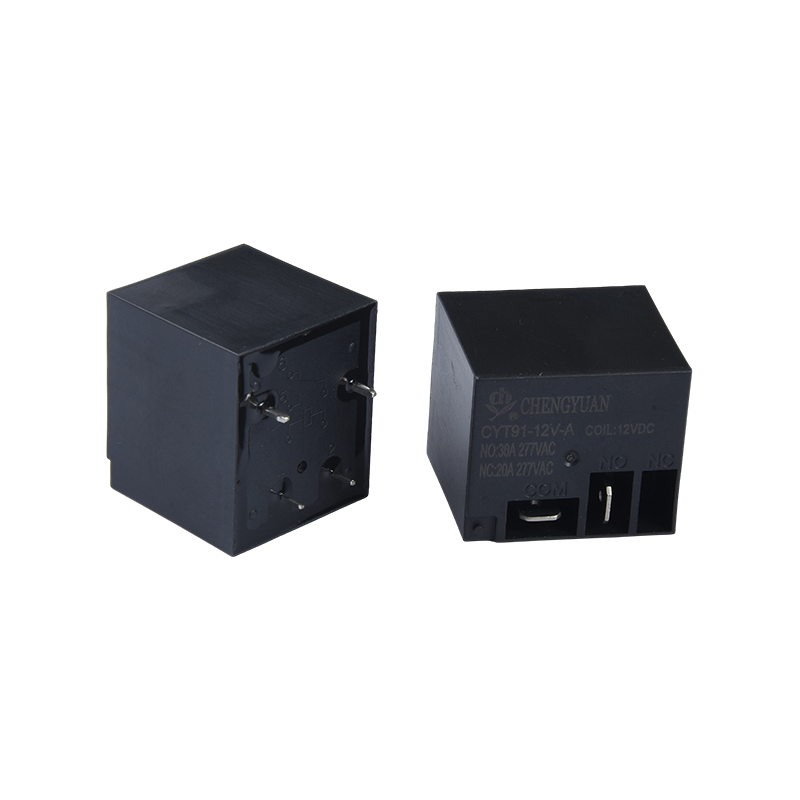

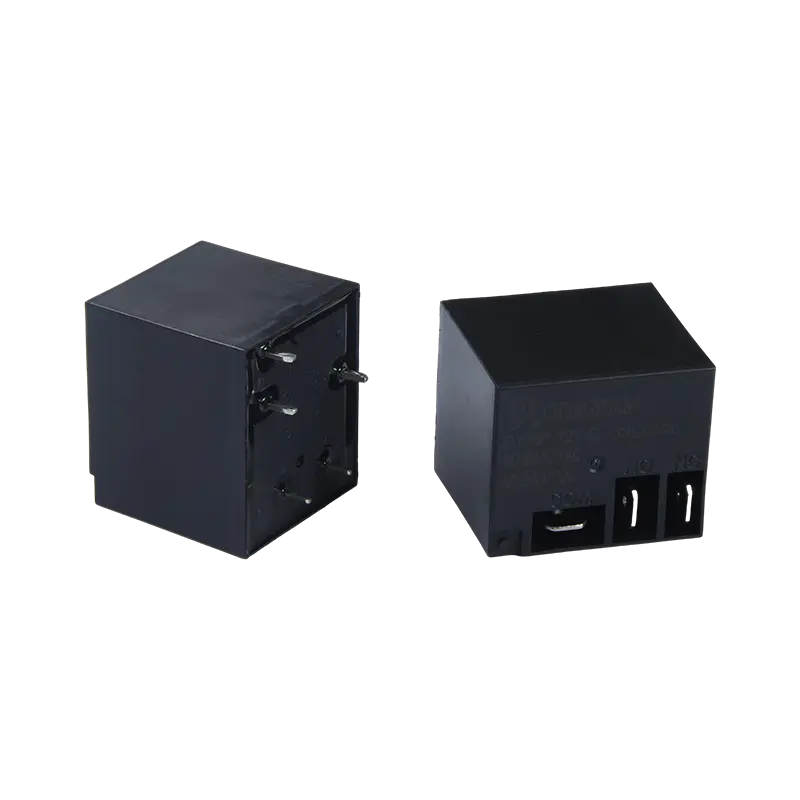

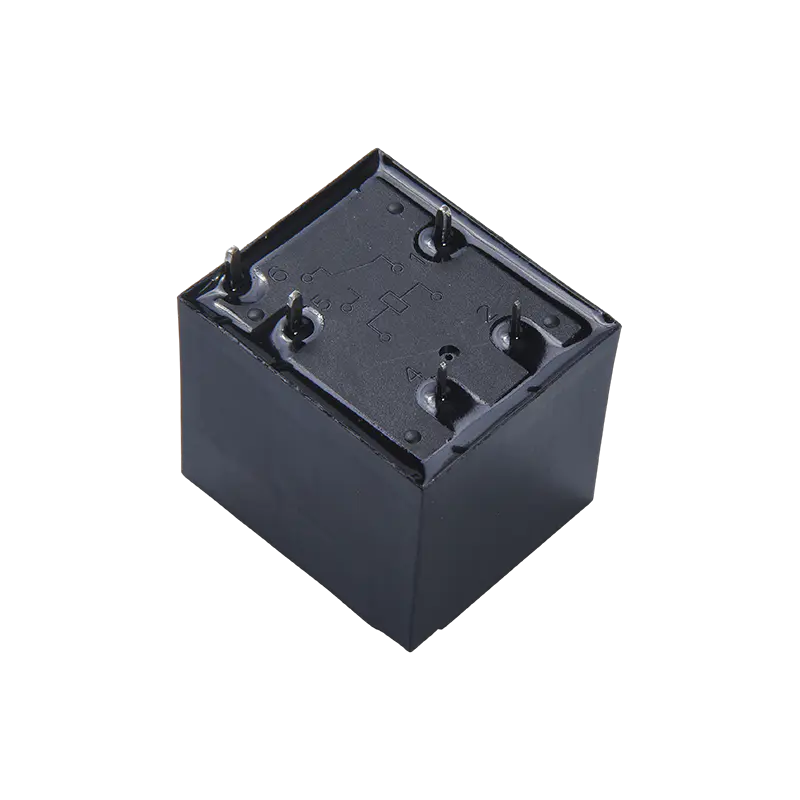

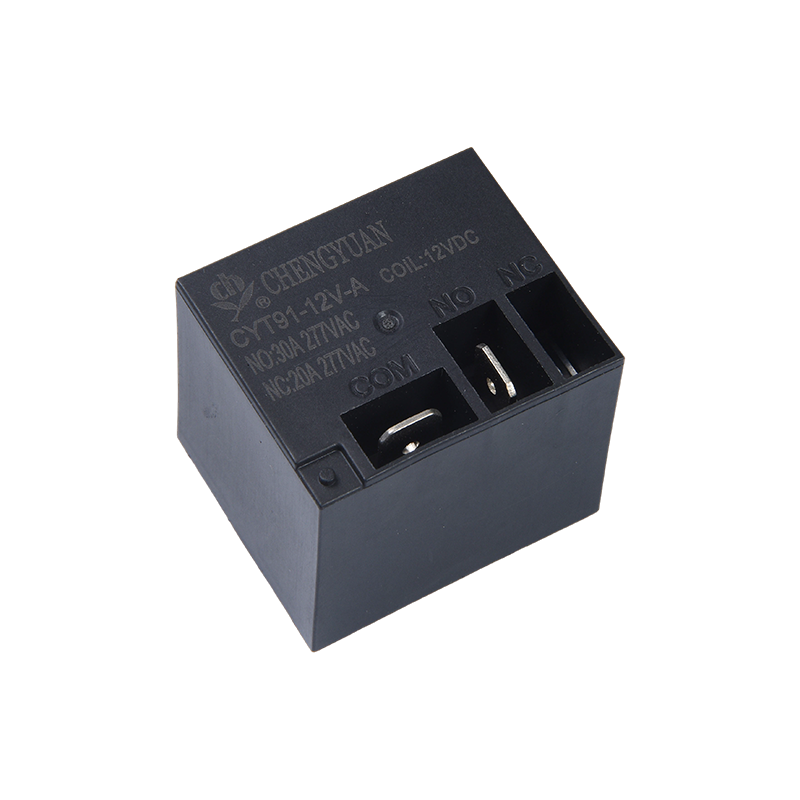

1. مزایای محصول
طراحی فشرده با جریان بالا: ظرفیت سوئیچینگ بار بالای 20A/30A را در حجم کم به دست می آورد که چگالی توان بالا و صرفه جویی در فضای نصب را ارائه می دهد.
ساختار حمل جریان تقویت شده: نسخه پایانه مسی اختیاری مقاومت تماس کمتر و ظرفیت حمل جریان قوی‌تری را ارائه می‌کند، تولید گرما را کاهش می‌دهد و قابلیت اطمینان طولانی‌مدت را تحت جریان بالا بهبود می‌بخشد.
درایو ولتاژ گسترده: محدوده ولتاژ کاری سیم پیچ گسترده (3-48VDC)، به ویژه برای وسایل الکترونیکی خودرو، تجهیزات با باتری و سیستم های مختلف کنترل DC مناسب است.
2. ویژگی های کلیدی
ظرفیت بار: پشتیبانی از سوئیچ بار تا 30A @ 250VAC یا 28VDC، که نیازهای کنترلی اکثر بارهای مقاومتی و القایی با قدرت بالا را برآورده می کند.
پیکربندی تماس: از ساختار SPDT (Single Pole Double Throw) استفاده می کند که یک کنتاکت معمولی باز و یک کنتاکت معمولی بسته را فراهم می کند که برای کلید زدن مدار ساده یا کنترل روشن/خاموش مناسب است.
درایو کارآمد: مصرف برق سیم پیچ معمولی 0.9 وات است که راندمان رانندگی بالا و بار کم روی مدار کنترل را ارائه می دهد.
طراحی بادوام: ساختار مقاوم، مواد تماس و فشار بهینه شده برای قوس الکتریکی با جریان بالا، که منجر به طول عمر الکتریکی می شود.
3. برنامه های اصلی
الکترونیک خودرو: در وسایل نقلیه الکتریکی و وسایل نقلیه سنتی برای مدیریت باتری، مدارهای پیش شارژ، بخاری ها، دمنده ها و کنترل روشنایی با قدرت بالا استفاده می شود.
تجهیزات صنعتی: موتورهای کوچک و متوسط، کمپرسورها، بخاری های صنعتی و واحدهای توزیع نیرو را کنترل می کند.
لوازم خانگی: در آبگرمکن های آنی، لوازم آشپزخانه پرقدرت، کمپرسورهای تهویه مطبوع و تجهیزات گرمایشی که نیاز به سوئیچینگ جریان بالا دارند استفاده می شود.
کنترل انرژی: به عنوان کلید کنترل اصلی مدارهای DC با جریان بالا در سیستم های خورشیدی و تجهیزات شارژ عمل می کند.
| اطلاعات تماس |
| تایپ کنید | CYT91 |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 6VDC) |
| بار نامی (بار مقاومتی) | 20A/30A 250VAC |
| حداکثر تغییر جریان | 20A/30A |
| حداکثر ولتاژ سوئیچینگ | 250VAC |
| حداکثر تغییر قدرت | 5000VA/7500VA |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 15 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 10 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 1000MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 1500 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 2500VAC ، 50/60Hz به مدت 1 دقیقه |
| مقاومت در برابر لرزش | مخرب | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| عملکردی | 10-55 هرتز، در دامنه دو برابر 1.5 میلی متر |
| مقاومت در برابر ضربه | عملکردی | 10 گرم در دقیقه |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 85 ℃ (بدون تراکم) |
| وزن | تقریباً 28 گرم |
داده‌های سیم پیچ (در 20℃)
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 5 | 180 | 27 | تقریباً 0.9 وات | 75٪ از اسمی ولتاژ | 5٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از داغ شدن بیش از حد سیم پیچ، بیش از 10 دقیقه حداکثر ولتاژ مجاز را روی سیم پیچ اعمال نکنید.

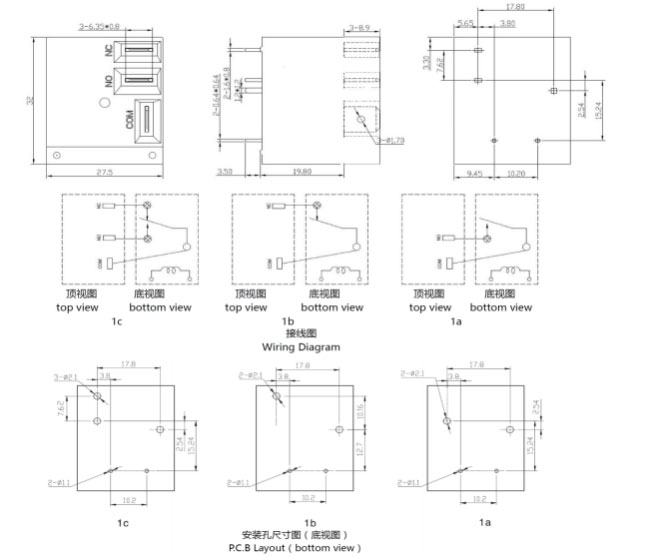

بعد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

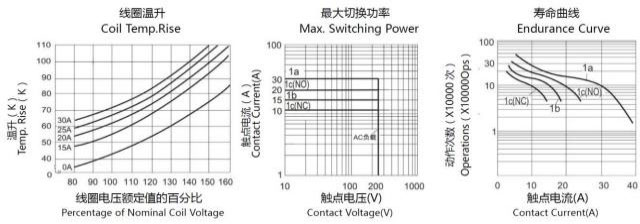

منحنی های مشخصه
اطلاعات سفارش
CYT91 - 1 - C - 12VDC - B - D - S - XX
۱.
1: نوع: CYT91
2: تعداد قطبها: 1-1 قطب
3: ترتیب تماس: : یک فرم A ؛ B فرم B ؛ C فرم C
4: ولتاژ اسمی: 5،6،9،12،15،18،24،48VDC
5: رنگ محفظه: B-سیاه؛ ال-آبی
6: کویل Pwor: D-0.9W
7: ساخت و ساز محافظتی: ضد S-Flux،
SH- نوع مهر و موم شده قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا فرآیند سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
