ویژگی های محصول:
ظرفیت سوئیچینگ تماسی بالا: علاوه بر بار استاندارد 20 آمپر، کنتاکت‌ها از سوئیچینگ تا 35 آمپر پشتیبانی می‌کنند و می‌توانند جهش‌های جریان لحظه‌ای در هنگام راه‌اندازی خودرو یا لوازم جانبی پرقدرت را کنترل کنند.
مصرف برق بسیار کم: مصرف برق کویل تنها 0.6W/0.8W است که به کاهش بار باتری خودرو کمک می کند و با روند صنعت خودرو به سمت مصرف کم انرژی همسو می شود.
دوام مکانیکی عالی: دارای مقاومت در برابر ضربه و لرزش بالا، تضمین اتصالات الکتریکی پایدار حتی در شرایط رانندگی ناهموار و ارتعاشات موتور.
محدوده ولتاژ سیم پیچ گسترده: در مشخصات مختلف از 3VDC تا 48VDC موجود است که با انواع مختلف ولتاژ مدار خودرو سازگار است.
طراحی فشرده: ساختار بهینه و اندازه کوچک نصب متراکم را در جعبه‌های کنترل الکتریکی خودروهای محدود تسهیل می‌کند.

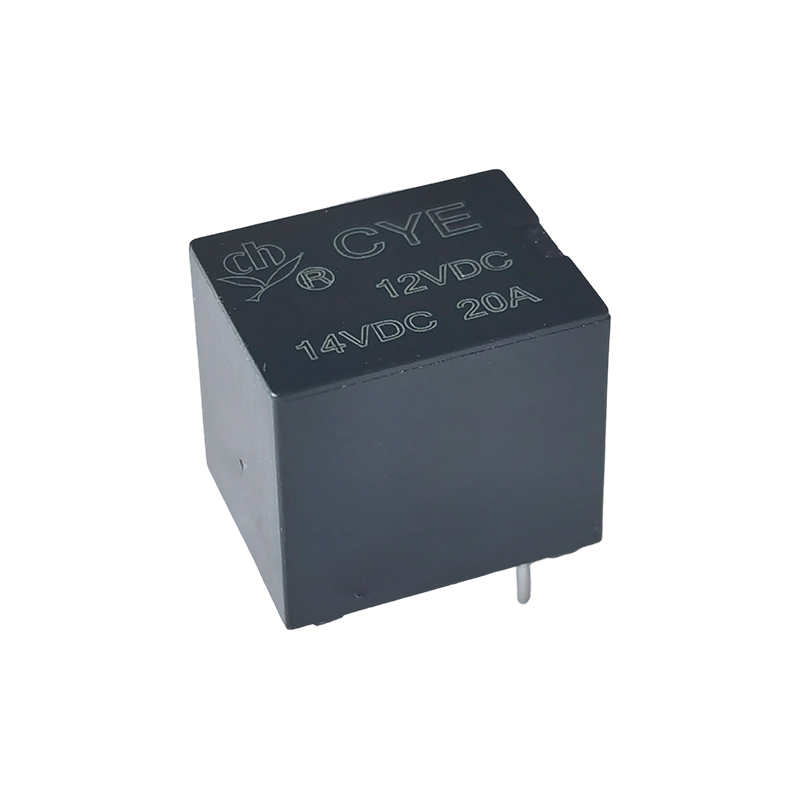

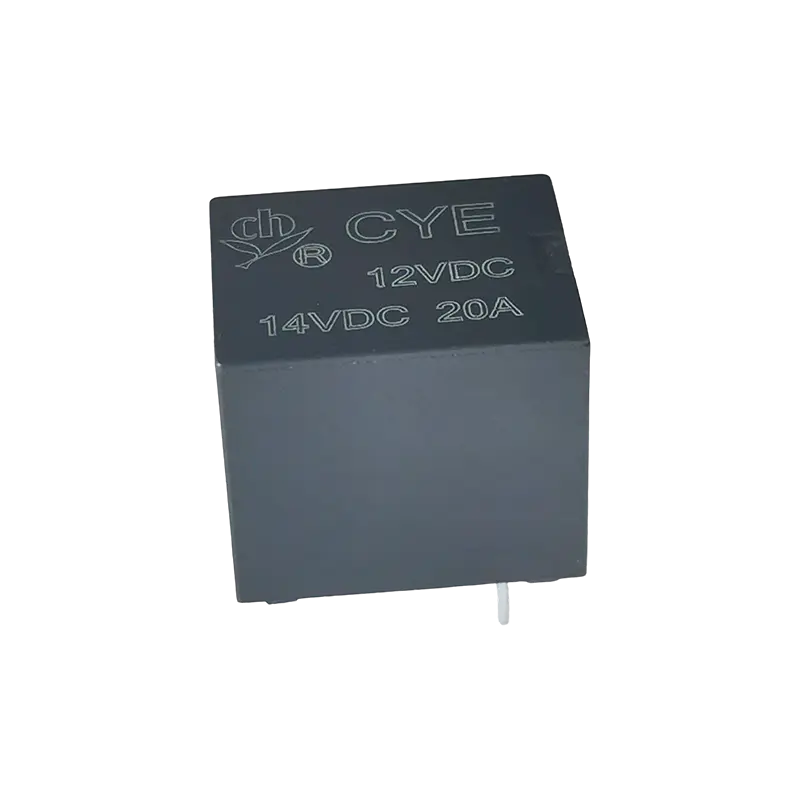

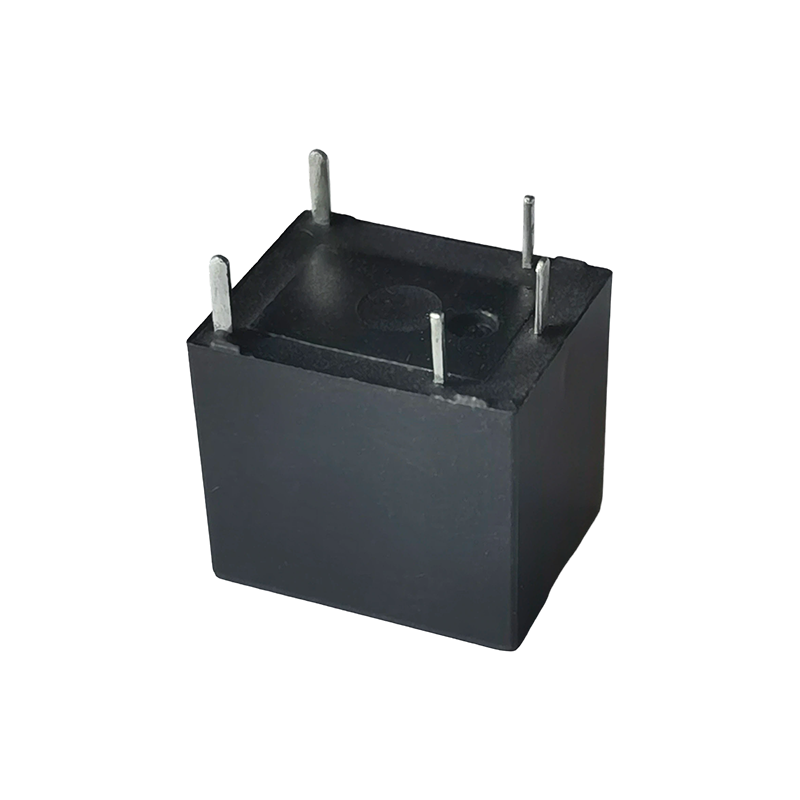

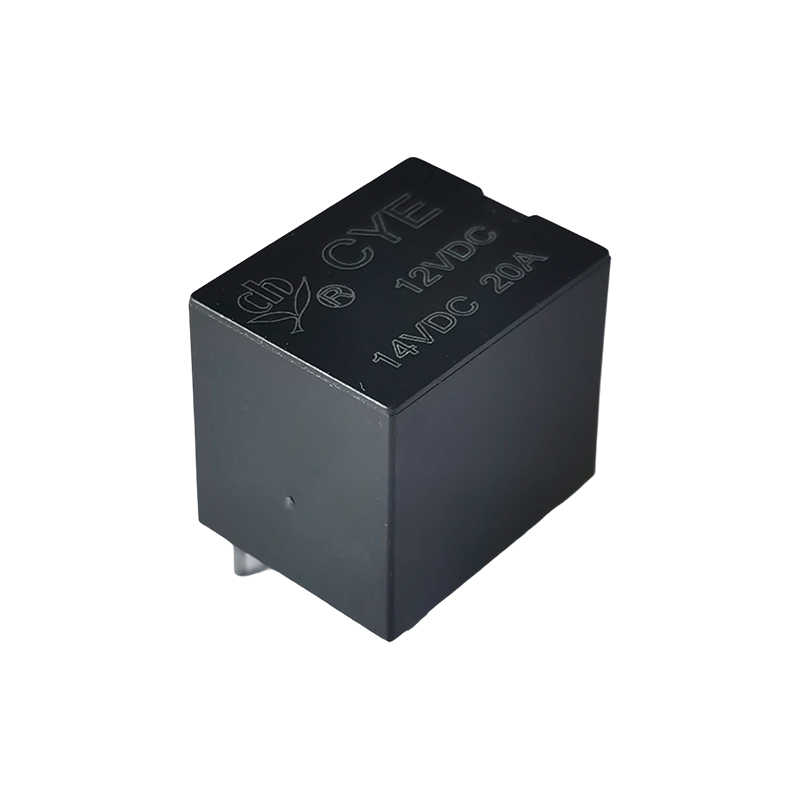

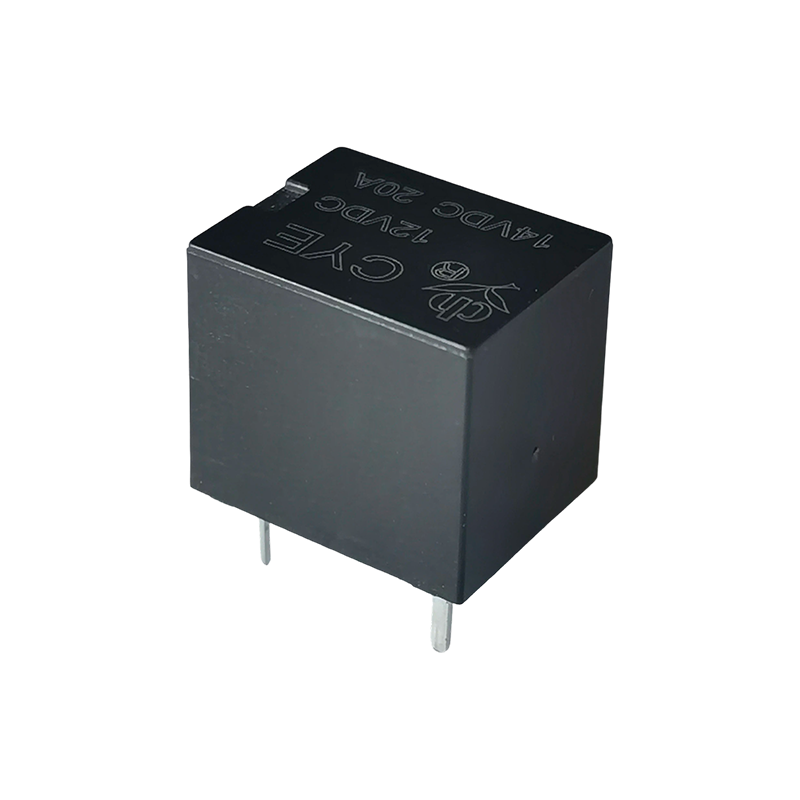

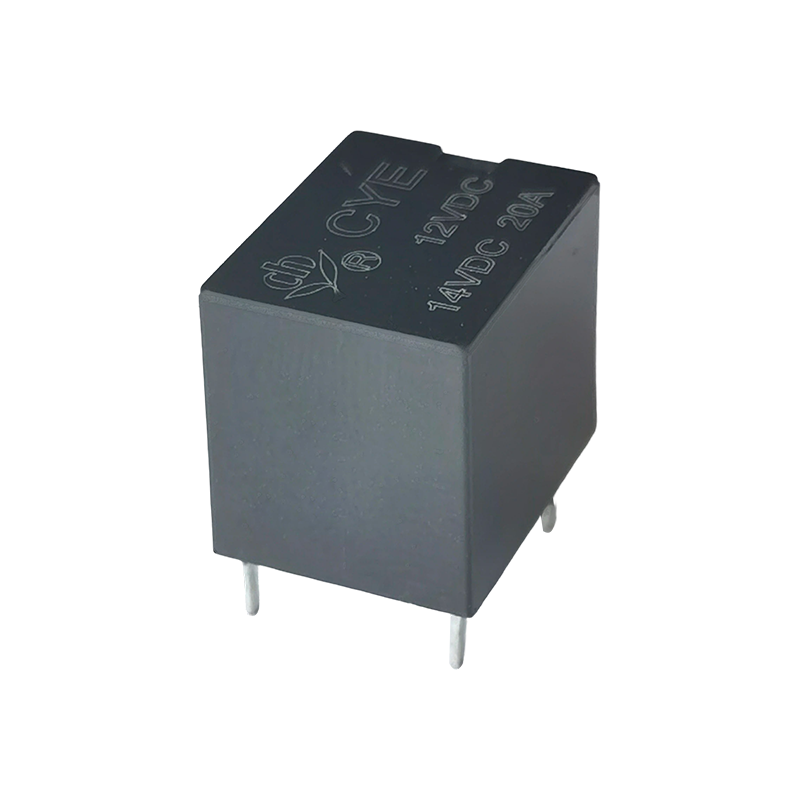

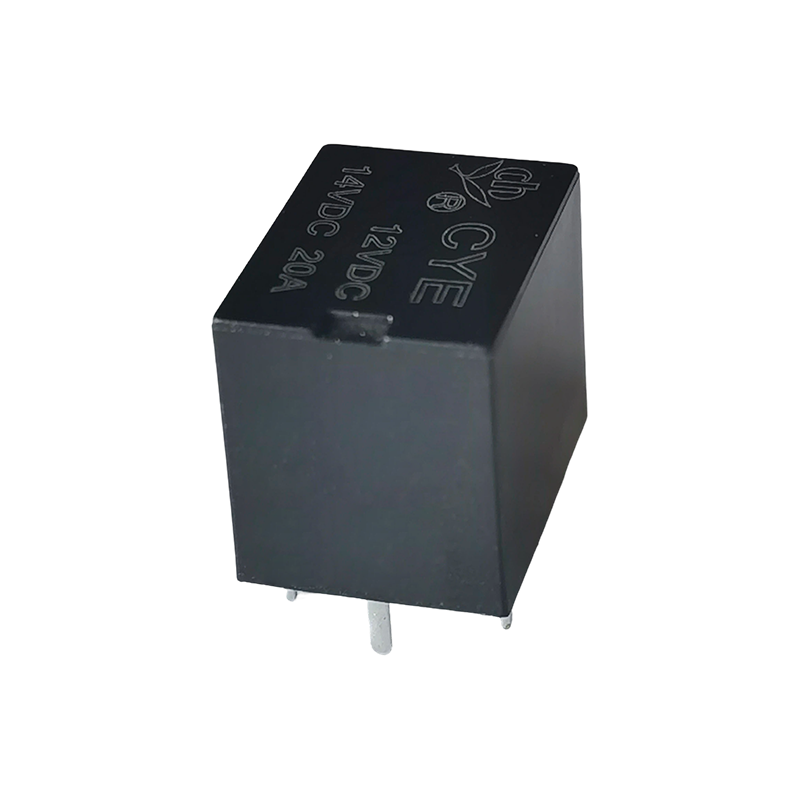

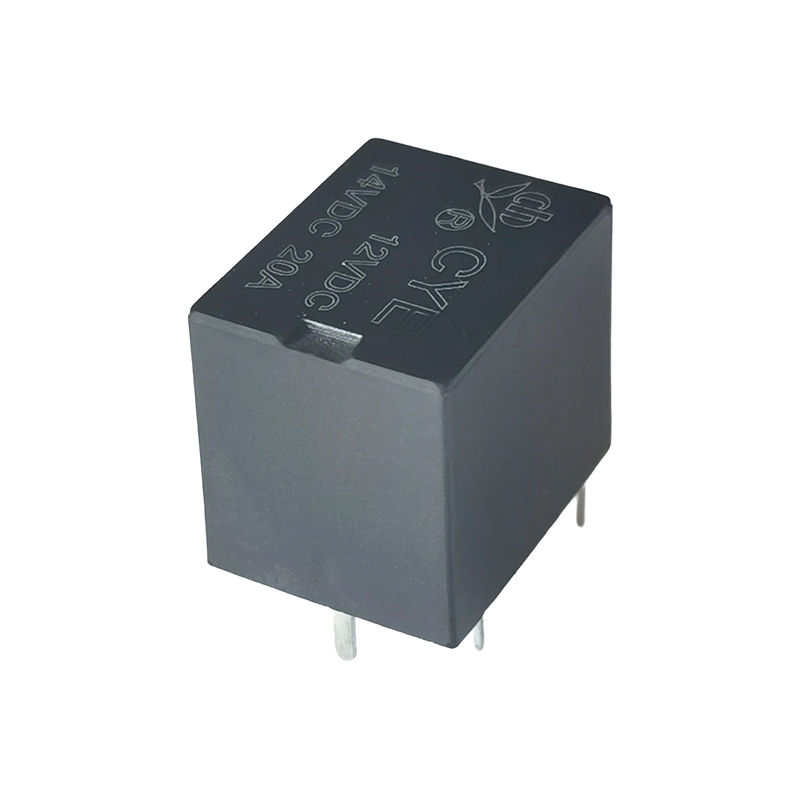

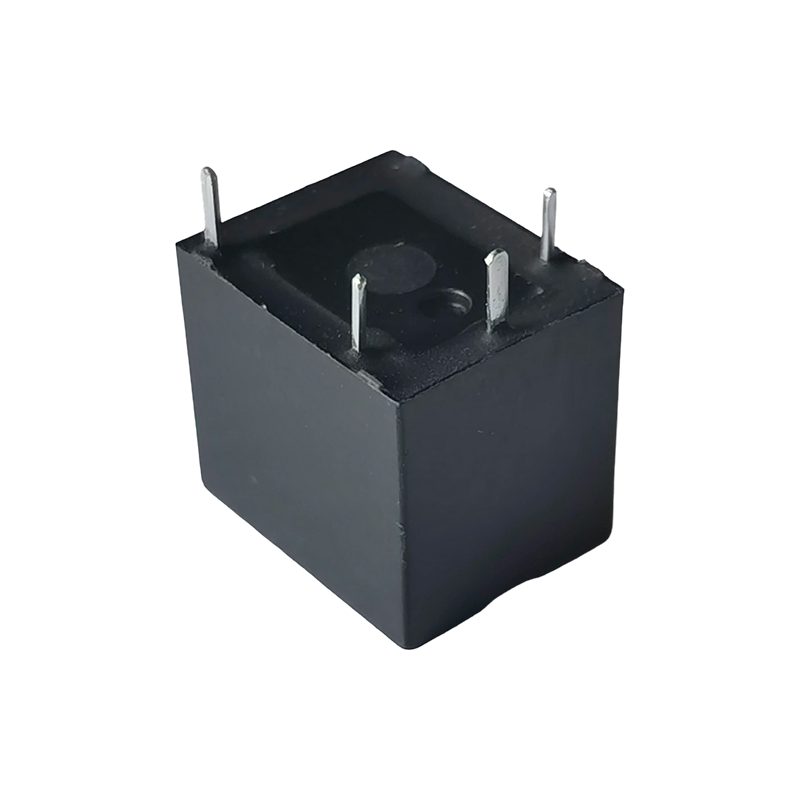

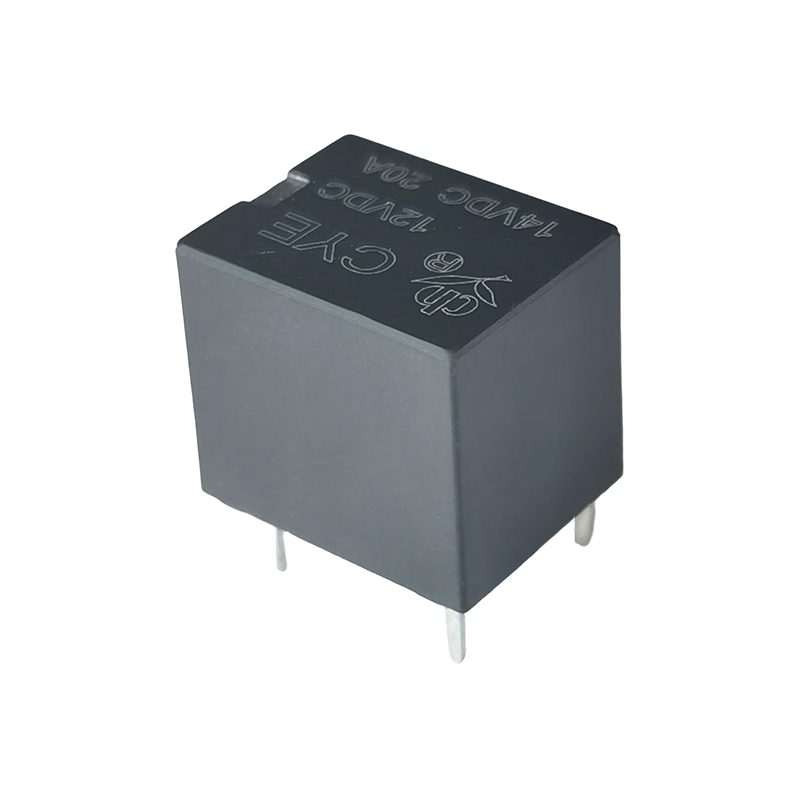

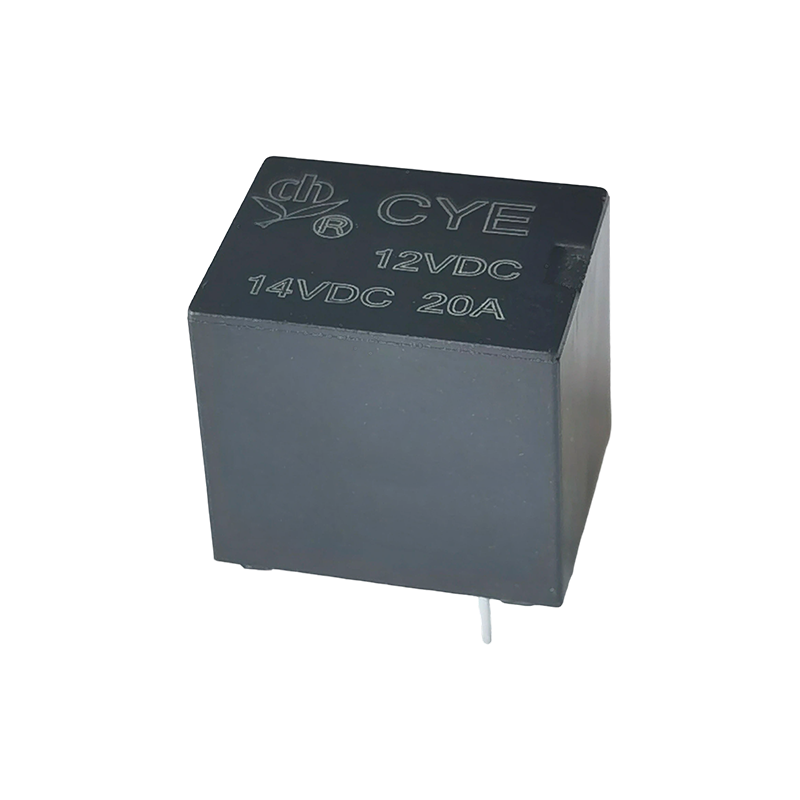

رله CYE (T78) یک رله الکترومغناطیسی فوق مینیاتوری با توان بالا با طیف وسیعی از کاربردها است.
کاربردهای اصلی آن عبارتند از:
بخش خودرو: معمولاً در کنترل موتور قفل درب خودرو، سیستم های هشدار ضد سرقت خودرو و سوئیچینگ سیگنال و کنترل بار در تجهیزات الکترونیکی خودرو استفاده می شود.
لوازم خانگی و تجهیزات اداری: مناسب برای مدیریت برق یا انتقال سیگنال در لوازم خانگی (مانند تهویه مطبوع، ماشین لباسشویی) و تجهیزات اتوماسیون اداری.
سیستم های امنیتی و هشدار دهنده: به عنوان یک جزء اصلی دزدگیرهای اتوماتیک ضد سرقت، سوئیچ مدار را کنترل می کند.
کنترل و اتوماسیون صنعتی: در سیستم های اتوماسیون صنعتی، ابزارآلات و دستگاه های ارتباطی برای کنترل بارهای پرقدرت با سیگنال های ولتاژ پایین استفاده می شود.
الکترونیک مصرفی و فناوری‌های نوظهور: کاربردهای گسترده در خانه‌های هوشمند، دستگاه‌های IoT، تجهیزات انرژی جدید و الکترونیک پزشکی.
اطلاعات تماس
| تایپ کنید | CYE |
| مواد تماس | آلیاژ نقره |
| تماس با مقاومت | حداکثر 100mΩ (در 1A 6VDC) |
| بار نامی (بار مقاومتی) | 20A 14VDC |
| حداکثر تغییر جریان | 35A |
| حداکثر ولتاژ سوئیچینگ | 30VDC |
| خصوصیات |
| زمان کار (در ولتاژ سیم پیچ نامی) | حداکثر 10 میلی‌ثانیه (بدون دیود) |
| زمان انتشار | حداکثر 5 میلی‌ثانیه (بدون دیود) |
| مقاومت عایق | حداقل 100MΩ (در 500VDC) |
| قدرت دی الکتریک | بین مخاطبین باز: 500 VAC، 50/60 هرتز برای 1 دقیقه |
| بین سیم پیچ و کنتاکت: 500VAC، 50/60 هرتز به مدت 1 دقیقه |
| مقاومت در برابر لرزش | عملکردی | 10-500 هرتز، NO-10G |
| 10-500 هرتز، NC-5G |
| مقاومت در برابر ضربه | عملکردی | 20 گرم برای NO/11 میلی‌ثانیه. 5 گرم برای NC/11 میلی‌ثانیه. |
| مخرب | 100 گرم حداقل |
| استقامت | استقامت مکانیکی (10800ops./h) | 10000000 10000000 عملیات (در دمای اتاق) |
| استقامت الکتریکی (360ops./h) | 100000 عملیات (در دمای اتاق) |
| دمای محیط | -40 ~ 125 ℃ (بدون تراکم) |
| وزن | تقریباً 6 گرم |
| اسمی ولتاژ (VDC) | اسمی عامل جاری ± 10٪ (mA) | مقاومت سیم پیچ ± 10٪ (Ω) | اسمی operating قدرت | ولتاژ کار (حداکثر) | ولتاژ آزاد (حداقل) | حداکثر ولتاژ مجاز |
| 6 | 100 | 60 | حدود 0.6 وات | 60٪ از اسمی ولتاژ | 10٪ از اسمی ولتاژ | 130٪ از ولتاژ نامی |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | حدود 0.8 وات | 57.5٪ از اسمی ولتاژ |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
داده های نشان داده شده در بالا مقادیر اولیه هستند. برای جلوگیری از گرم شدن بیش از حد سیم پیچ، بیش از 10 دقیقه، حداکثر ولتاژ مجاز روی سیم پیچ را اعمال نکنید.

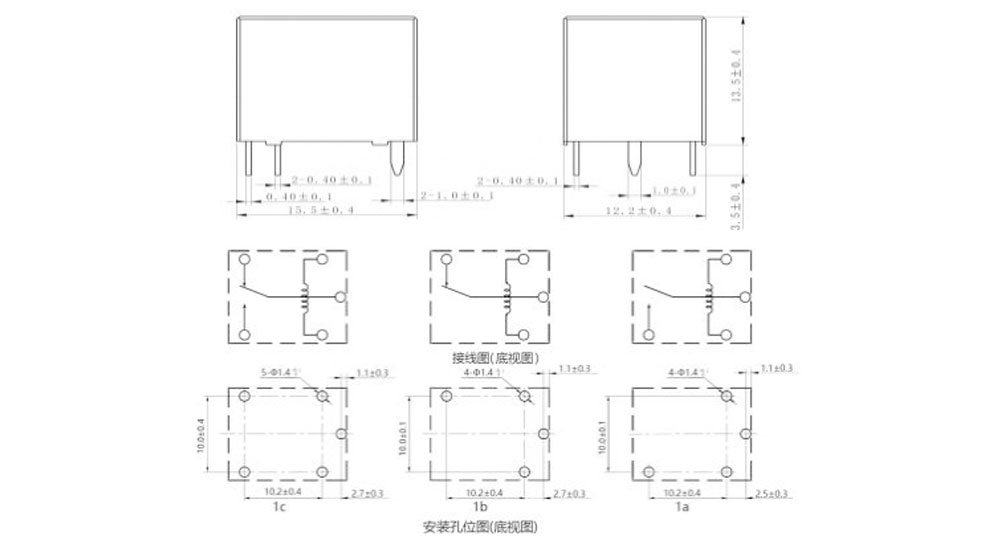

ابعاد طرح کلی، نمودار سیم‌کشی، طرح‌بندی PCB (واحد: میلی‌متر)

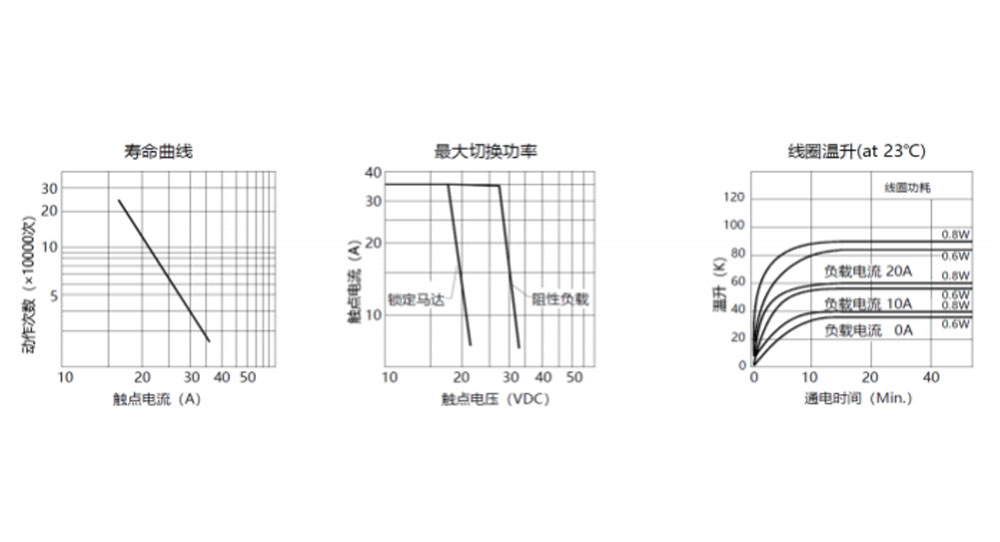

منحنی های مشخصه
اطلاعات سفارش
CYE - 1 - C - 12VDC - B - D - T - XX
اول
1: نوع: CYE
2: تعداد قطبها: 1-1 قطب
3: ترتیب تماس: A-Form A ; B-فرم B ؛ C-فرم C
4: ولتاژ اسمی: 6،9،12،24VDC
5: رنگ محفظه: B-مشکی
6: کویل Pwor: D-0.8W L-0.6W
7: ساختار محافظ: ضد S-Flux،
SH- نوع مهر و موم شده قابل شستشو
8: پارامتر ویژه: نوع Nil-Standard
نامه یا شماره-شرایط ویژه
رله های ضد شار را نمی توان در محیط با آلاینده هایی مانند H2S، SO2، NO2، گرد و غبار و غیره استفاده کرد.
تمیز کردن آب یا پردازش سطح پس از مونتاژ رله های ضد شار روی PCB پیشنهاد نمی شود.
سلب مسئولیت: مشخصات فقط برای مرجع است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
ما نتوانستیم همه عملکرد و همه پارامترها را برای هر برنامه ممکن ارزیابی کنیم. بنابراین، کاربران باید در موقعیت مناسبی برای انتخاب باشند
محصول مناسب برای کاربرد خود. برای رله های مهر و موم شده، پس از نصب و تمیز کردن، لطفاً سوراخ تهویه در کیس را قبل از استفاده باز کنید. در صورت وجود هرگونه سوال، لطفاً برای خدمات فنی با Chengyuan تماس بگیرید. با این حال، این مسئولیت کاربر است که تعیین کند کدام محصول باید استفاده شود.
